Мотоцикл Kawasaki ER-6f. Руководство - часть 2

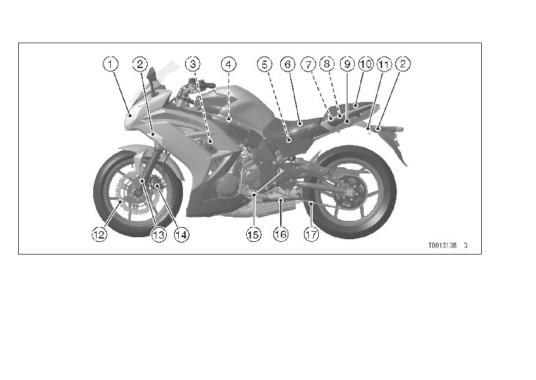

12 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

Передняя фара

Крюки для шлема

13. Передняя вилка

Сигнал поворота

Набор инструментов

14. Тормозной суппорт

Свечи зажигания

Замок сиденья

15. Педаль переключения

Воздушный фильтр

10. Пассажирское сиденье

передач

Аккумулятор

11. Крюки для фиксации груза

16. Боковая подножка

Водительское сиденье

12. Тормозной диск

17. Приводная цепь

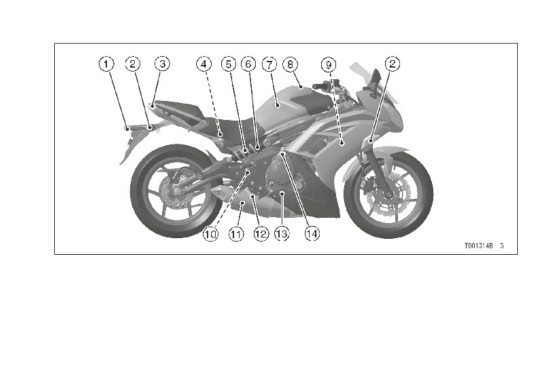

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ 13

Подсветка номера

Задний амортизатор

10. Выключатель заднего

Сигнал поворота

Регулятор предваритель-

стоп-сигнала

Задний фонарь/стоп-

ного поджатия пружины

11. Глушитель

сигнал

Топливный бак

12. Педаль заднего тормоза

Расширительный бачок

Крышка топливного бака

13. Контроль уровня масла

для тормозной жидкости

Расширительный бачок для

14. Регулировочный винт

(задний)

охлаждающей жидкости

холостого хода

14 НАГРУЗКА И ПРИНАДЛЕЖНОСТИ

НАГРУЗКА И ПРИНАДЛЕЖНОСТИ

других лиц при выборе и применении принад-

ПРЕДУПРЕЖДЕНИЕ

лежностей, а также при нагрузке ТС.

Несоблюдение ограничений по нагрузке,

некорректная установка или использова-

ПРИМЕЧАНИЕ

ние комплектующих, а также любые моди-

{{

Все оригинальные запчасти и принад-

фикации мотоцикла могут привести к на-

лежности Kawasaki разработаны специ-

рушению безопасных условий вождения.

ально для использования на мотоциклах

Перед поездкой необходимо убедиться в

Kawasaki. Настоятельно рекомендуем ис-

отсутствии перегрузки, а также в том, что

пользовать только оригинальные комплек-

все инструкции соблюдены.

тующие для вашего мотоцикла.

Поскольку мотоцикл очень чувствителен к

Kawasaki не контролирует процесс про-

весовой нагрузке и действию аэродинамиче-

изводства и применения деталей за исклю-

ских сил, необходимо проявлять особую осто-

чением оригинальных запчастей и принад-

рожность при перевозке грузов и пассажиров

лежностей Kawasaki. В некоторых случаях

и/или установке дополнительных принадлеж-

некорректная установка или использование

ностей. Ниже приводятся общие рекоменда-

принадлежностей, а также модификация мо-

ции и инструкции:

тоцикла может привести к аннулированию га-

рантии на мотоцикл, негативно отразиться на

работе ТС, а также быть признанной незакон-

ной. Владелец несет личную ответственность

за собственную безопасность и безопасность

НАГРУЗКА И ПРИНАДЛЕЖНОСТИ 15

Пассажир должен иметь четкое пред-

Необходимо надежно зафиксировать ба-

ставление о работе мотоцикла. Пассажир

гаж и убедиться, что он не будет пере-

может оказывать воздействие на процесс

мещаться во время перевозки. По воз-

управления мотоциклом при неправиль-

можности следует проверять надежность

ном положении тела на поворотах, а также

крепления багажа (но не во время движе-

при совершении резких движений. Очень

ния мотоцикла). Поправлять при необходи-

важно, чтобы пассажир сидел на одном

мости.

месте во время движения мотоцикла и не

Запрещается перевозить тяжелые или

вмешивался в процесс управления. Запре-

объемные предметы на багажной полке.

щается перевозить животных на мотоци-

Багажная полка предназначена для пере-

кле.

возки легких предметов. Перегрузка может

Перед началом поездки необходимо объ-

повлиять на управляемость транспортного

яснить пассажиру, что он/она должен (а)

средства ввиду изменения распределения

поставить ноги на пассажирскую подножку

массы и аэродинамических сил.

и держаться за пилота или ремень на си-

Запрещается устанавливать принадлеж-

денье. Запрещается перевозить пассажи-

ности или перевозить грузы, которые не-

ров, в случае, если рост не позволяет им

гативно влияют на работу мотоцикла.

поставить ноги на подножки, а также при

Убедиться, что перевозимый груз также

отсутствии подножек.

не оказывает негативного воздействия на

Перевозимый багаж необходимо разме-

работу световых сигналов, дорожный про-

щать как можно ниже, чтобы снизить воз-

свет, крен

(напр. угол крена), элементы

действие на центр тяжести ТС. Необходи-

управления, ход подвески, ход передней

мо равномерно распределять вес багажа

вилки или прочие аспекты работы мото-

по обеим сторонам мотоцикла. Не реко-

цикла.

мендуется перевозить багаж, выступаю-

щий за пределы мотоцикла сзади.

16 НАГРУЗКА И ПРИНАДЛЕЖНОСТИ

Расположение груза на руле или передней

пользования мотоцикла. При этом гаран-

вилке увеличивают массу блока рулевого

тия не распространяется на повреждение

управления, что может привести к наруше-

комплектующих мотоцикла в результате

нию безопасных условий вождения.

использования неразрешенных принад-

Аэродинамические обтекатели, ветровое

лежностей.

стекло, спинка сиденья, а также прочие

крупные элементы могут оказывать нега-

Максимальная нагрузка

тивное влияние на устойчивость и управ-

Вес пилота, пассажира, багажа и принад-

ляемость мотоцикла не только ввиду их

лежностей

не

должен

превышать

200

кг

существенной массы, но и из-за дополни-

(441 фунт).

тельного воздействия аэродинамических

сил в процессе движения ТС. Некоррект-

ная конструкция или установка таких эле-

ментов может привести к нарушению усло-

вий безопасного вождения.

Мотоцикл не предназначен для использо-

вания с боковой коляской, а также для бук-

сировки прицепа или прочих ТС. Kawasaki

не занимается производством колясок или

прицепов для мотоциклов. Соответствен-

но, мы не можем предсказать степень их

влияния на устойчивость и управляемость

мотоцикла. Предупреждаем, что это может

негативно повлиять на работу мотоцикла.

Kawasaki не принимает на себя ответ-

ственности за последствия нецелевого ис-

ОБЩАЯ ИНФОРМАЦИЯ 17

ОБЩАЯ ИНФОРМАЦИЯ

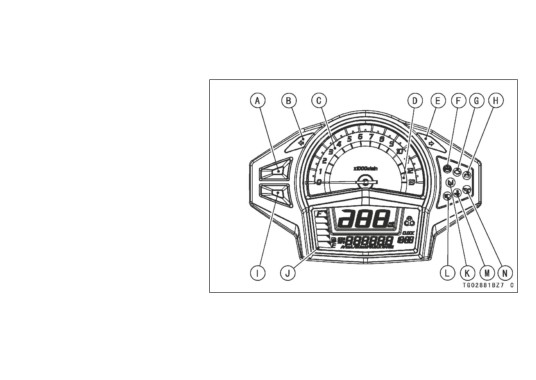

Приборная панель

Кнопка переключения режима

В.

Зеленый индикаторный

сигнал левого поворота

С.

Тахометр

Красная зона тахометра

Зеленый индикаторный

сигнал правого поворота

Желтый индикаторный

сигнал антиблокировочной

системы ABS (только у

моделей с ABS)

Желтый предупредитель-

ный индикаторный сигнал

двигателя

Красный предупредитель-

ный индикаторный сигнал

системы зарядки аккумулятора

Красный предупредительный индикатор

Кнопка «СБРОС» («RESET»)

температуры охлаждающей жидкости

Многофункциональная панель

Красный предупредительный индикатор

Зеленый индикаторный сигнал нейтрали

низкого уровня давления масла

Синий индикатор дальнего света

18 ОБЩАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

{{

В целях безопасности запрещается поль-

зоваться кнопками на панели во время дви-

жения мотоцикла.

Тахометр

Тахометр показывает число оборотов дви-

гателя в минуту (об/мин). С правой стороны

шкалы тахометра находится так называемая

«красная зона». Количество об/мин в красной

зоне обозначает число оборотов выше макси-

мальной рекомендованной скорости двига-

теля и выше диапазона, установленного для

А. Тахометр

нормальной эксплуатации.

B. Красная зона

При повороте ключа зажигания в положение

ПРЕДОСТЕРЕЖЕНИЕ

«ВКЛ.» («ON») стрелка тахометра резко под-

Эксплуатация двигателя с числом оборо-

нимается от минимального до максимального

тов в «красной зоне» не рекомендуется.

уровня, а затем опускается назад. Так осу-

Это может привести к перегрузке и суще-

ществляется проверка исправности прибора.

ственному повреждению двигателя.

При наличии сбоев в работе тахометра необ-

ходимо обратиться к официальному дилеру

Kawasaki.

ОБЩАЯ ИНФОРМАЦИЯ 19

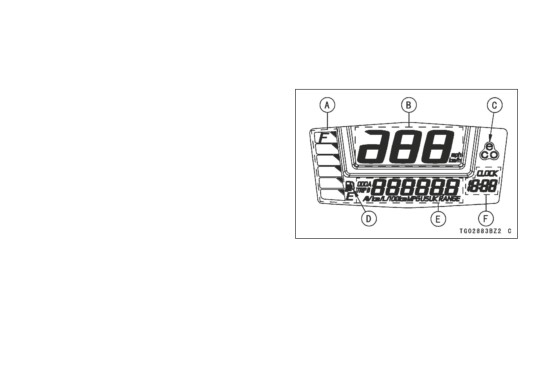

Многофункциональный дисплей

На многофункциональную панель выводят-

ся показания следующих приборов.

Индикатор уровня топлива

Спидометр

Индикатор экономичного режима вождения

Предупредительный сигнал низкого уровня

топлива

Многофункциональный дисплей

Одометр

Счетчик ежедневного пробега А

Счетчик ежедневного пробега B

Текущий пробег

Средний пробег

Запас хода по топливу

Часы

При повороте ключа зажигания в положе-

ние «ВКЛ.» («ON») сначала на несколько се-

кунд загораются все сегменты дисплея. Затем

многофункциональная панель переходит в ра-

бочий режим.

20 ОБЩАЯ ИНФОРМАЦИЯ

Спидометр -

ПРИМЕЧАНИЕ

Спидометр показывает скорость транспорт-

{{

Эксплуатация мотоцикла с неверно на-

ного средства в цифровом формате.

строенными единицами измерения (миль/ч

или км/ч) спидометра запрещена.

Настройка единиц измерения -

Единицы измерения на панели можно ме-

Единицы измерения скорости настраивают-

нять в соответствии с местными требовани-

ся следующим образом:

ями. Перед эксплуатацией необходимо убе-

●●

Выбрать одометр на многофункциональном

диться, что единицы измерения отображаются

дисплее. См. раздел «Многофункциональ-

верно.

ный дисплей».

●●

Нажать и удерживать кнопку переключения

режима («MODE») и одновременно с помо-

щью кнопки «СБРОС» («RESET») настроить

единицы измерения.

Л/100км (км/ч)

→ км/Л (км/ч) → миль на

амер. галлон (миль/галл.) → миль на брит. гал-

лон ( миль/галл.) →Л/100км (км/ч)...

●●

Единицы измерения на дисплее можно ме-

нять в зависимости от выбранных единиц

измерения пробега, как показано выше.

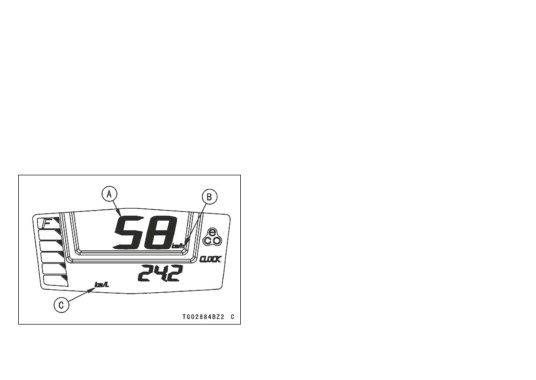

A. Спидометр

B. Единицы измерения скорости

С. Единицы измерения пробега

ОБЩАЯ ИНФОРМАЦИЯ 21

Единицы

Ед.изм.

Многофункциональный дисплей -

пробега

скорости

расстоян.

Кнопка переключения режима

(«MODE»)

позволяет переключаться на следующие ре-

Л/100 км

км/ч

км

жимы.

KM/Л

Одометр → Счетчик ежедневного пробега A

→ Счетчик ежедневного пробега B → Текущий

Ми/ам.гал.

миль/ч

миля

пробег → Средний пробег → Запас хода по то-

Ми/брит.гал.

пливу → Одометр...

ПРИМЕЧАНИЕ

{{

В целях безопасности запрещается поль-

зоваться кнопками на панели во время дви-

жения мотоцикла.

{{

Единицы измерения на многофункцио-

нальном дисплее отображаются в со-

ответствии с настройками. См. пункт

«Настройка единиц измерения» в данном

разделе.
