Квадроцикл CF500A. Руководство - часть 4



13



Наименование

Диаметр резьбы, мм

Кол–во

Момент, Н·м (кг·м)

Верхний передний болт, двигатель

М8х60

1

35–45

Задний верхний болт, двигатель

М10х1,25х110

1

40–50

Передний верхний болт, кронштейн двигателя

М8х14

1

35–45

Задний верхний болт, кронштейн двигателя

М8х14

1

35–45

Нижний монтажный болт, двигатель

М12х1,25х140

2

50–60

Болт, рычаг качения

М10х1,25х70

16

40–50

Болт, задний амортизатор

М10х1,25х50

4

40–50

Болт, передний амортизатор

М10х1,25х50

4

40–50

Болт, суппорт заднего колеса

М10х1,25х100

4

40–50

Монтажная гайка, обод

901–07,00,02 М20

16

50–60

Гайка, ободная ось

901–07,00,03 М10

4

110–130

Монтажный винт, насос заднего тормоза

М6х25

2

18–22

Болт, суппорт заднего тормоза

М10х1,25х20

2

40–50

Болт, диск переднего тормоза

901–08,00,03 М8

8

25–30

Болт, суппорт переднего тормоза

М8х14

4

35–45

Болт, руль

М8х55

4

20–30

Гайка, стяжка

М10х1,25

4

40–50

Стопорная гайка, рулевая колонка

М14х1,5

1

100–120

Болт задней опоры, глушитель

М8х30

1

30–50

Болт, выхлопная труба

М8х14

1

30–35

Монтажный болт, глушитель

М8х40

1

30–35

Монтажный болт, задняя ось

М10х1,25х110

2

40–50

Монтажный болт, передняя ось

М10х1,25х90

1

40–50

Монтажный болт, передняя ось

М10х1,25х25

2

40–50

Болт, суппорт передней оси

М8х14

2

35–45

Болт, задний торец заднего передаточного вала

901–30,00,01

6

40–50

Болт, задний торец переднего передаточного вала

901–29,00,01

4

35–45

Болт, передний передаточный вал

901–29,00,01

8

35–45



14

Термопереключатель

CF250Т–420500

1

28–30

Болт 1, передняя багажник

М8х14

2

35–45

Болт 2, передняя багажник

М8х12

2

25–30

Болт, задняя багажник

М8х14

4

35–45



Смазка, герметик

Где применяется

Предостережения

Смазка

Кромка манжеты, штифт (шкворень)
рулевой колонки, соединения педали
заднего тормоза, тросик дросселя,
дроссельный рычаг



Универсальная консистентная смазка

Кромка пыленепроницаемой манжеты,
передний амортизатор



Амортизаторное масло №5

Внутренняя поверхность, руль



Моторное масло





15

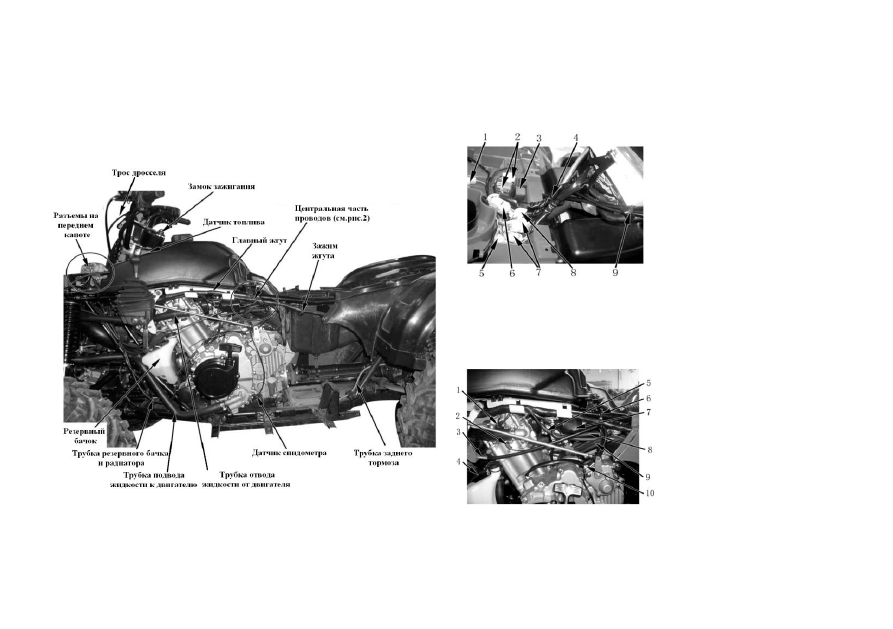

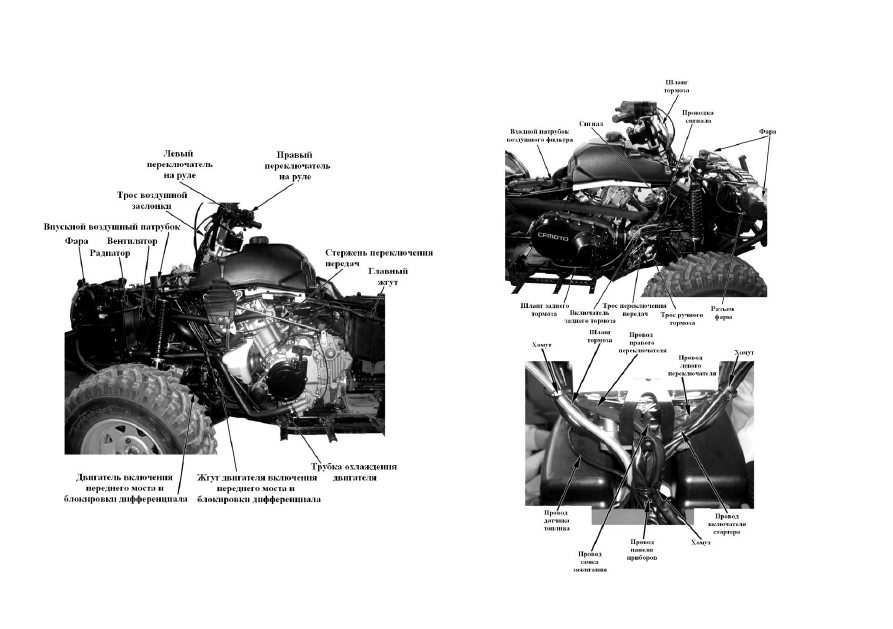

Схема проводов







1.

Разъем двигателя
вентилятора

2.

Разъем CDI

3.

CDI

4.

Скоба

5.

Разъем выключателя
пуска

6.

Разъем приборной доски

7.

Разъем включателя на
руле

8.

Разъем замка зажигания

9.

Скоба крепления
электропроводки



1.

Катушка зажигания

2.

Датчик температуры воды

3.

Тросик парковочного
тормоза

4.

Отдушина

5.

Вакуумная трубка

6.

Скоба крепления
электропроводки

7.

Разъем для магнето,

детектора передачи и
принимающей катушки



8.

Топливная трубка
карбюратора

9.

Провод стартера

10.  Стальная скоба крепления

электропроводки



16
