Предостережения

Внимание

Бензин очень легко воспламеним, поэтому на рабочей площадке запрещено пользоваться открытым пламенем. Особое внимание нужно
уделять образованию искр. Бензин взрывается в испаренном состоянии, поэтому работать нужно в хорошо проветриваемом помещении.
Снять и надеть глушитель, после того, как он полностью остынет.

Эта глава описывает разборку и монтаж багажника, видимых деталей, выхлопной трубы, глушителя и бензобака.

Шланги, кабели и проводка должны быть проложены соответствующим образом.
Заменить прокладку новой после демонтажа глушителя.
После установки глушителя проверить на утечку выхлопных газов.

Момент затяжки

Задний крепежный болт глушителя: 35–45 Н·м
Болт выхлопной трубы глушителя: 35–45 Н·м
Крепежный болт корпуса глушителя: 35–45 Н·м

Устранение неисправностей

Громкий звук при работе выхлопной трубы



сломан глушитель



утечка газов

Недостаточная мощность



поврежден глушитель



утечка газов



глушитель засорен

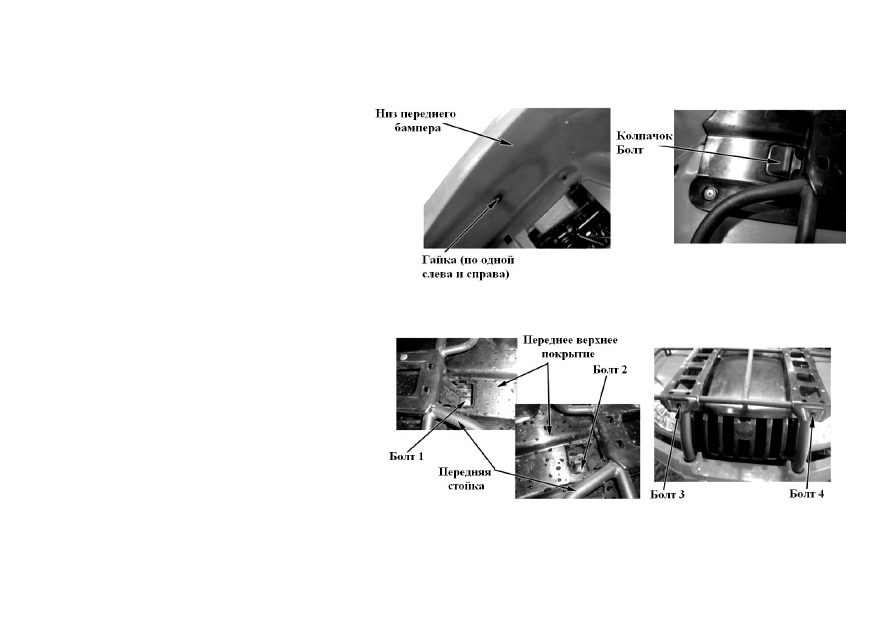

Передний багажник, колпачок болта

Демонтировать:

Открутить 2 гайки с нижней части переднего бампера

Поднять вверх и снять колпачок болта

Демонтировать:

Фиксирующий болт 1, болт 2
Фиксирующий болт 3, болт 4
Переднюю стойку

Установка:

Для установки повторить операции по демонтажу в
обратном порядке

Момент затяжки

Фиксирующий болт 1, болт 2: 35 Н·м – 45 Н·м
Фиксирующий болт 3, болт 4: 25 Н·м – 30 Н·м
