Прокол шины   Снятие колес

С правой стороны выверните крепежные болты и

4.

снимите тормозной суппорт.

Подвяжите или положите тормозной суппорт

так, чтобы он не висел на тормозном шланге.
Не перекручивайте тормозной шланг.
Не допускайте попадания смазки, масла или

грязи на тормозной диск или тормозные
колодки.
Не нажимайте на рычаг тормоза или педаль

тормоза при снятом тормозном суппорте.
Будьте аккуратны, чтобы при снятии колеса

не поцарапать его о тормозной суппорт.

Переднее колесо



²

Снятие

Установите мотоцикл на его центральную опору

1.

на твердой ровной поверхности.
Покройте переднее колесо с обеих сторон и тор-

2.

мозные суппорты защитной лентой или ветошью.
С левой стороны выверните крепежные болты и

3.

снимите тормозной суппорт.

См. продолжение

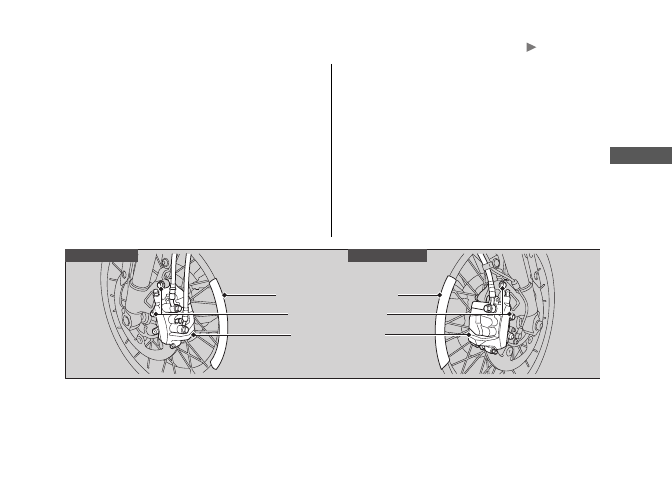

Левая сторона

Правая сторона

Защитная лента или ветошь

Крепежные болты

Тормозные суппорты

Прокол шины   Снятие колес

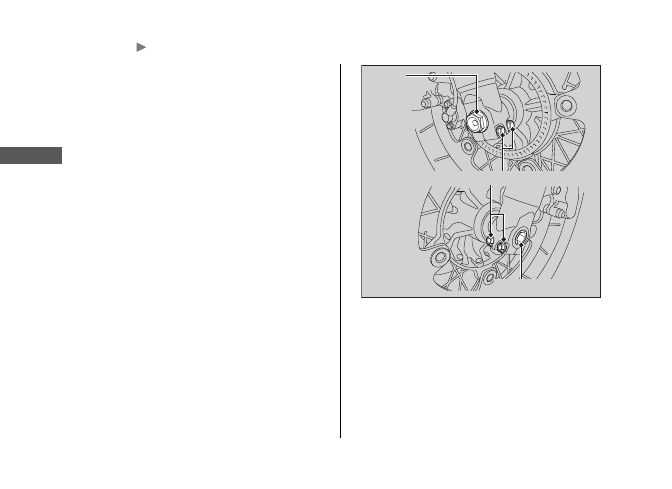

Болт оси
переднего
колеса

Стяжные болты оси переднего колеса

Ось переднего колеса



Выверните болт оси переднего колеса.

5.

Ослабьте правые стяжные болты оси.

6.

Надежно закрепите мотоцикл и поднимите перед-

7.

нее колесо с помощью специальной подставки
или лебедки.
Ослабьте левые стяжные болты оси.

8.

Извлеките ось переднего колеса с левой стороны,

9.

снимите боковые втулки и переднее колесо.

Прокол шины   Снятие колес

Затяните левые стяжные болты оси для ее удер-

4.

жания на месте.
Затяните болт оси колеса.

5.

Момент затяжки: 59 Нм (6,0 кгс/м)

Ослабьте левые стяжные болты оси.

6.

Затяните левые стяжные болты оси колеса.

7.

Момент затяжки: 22 Нм (2,2 кгс/м)

Установите правый тормозной суппорт и затяните

8.

крепежные болты.

Момент затяжки: 31 Нм (3,2 кгс/м)

Установка

 Установите боковые манжеты на колесо.

1.

 Поместите переднее колесо между перьями

2.

вилки и вставьте с левой стороны до упора слегка
смазанную ось колеса через левое перо вилки и
ступицу колеса.
 Выровняйте торец оси заподлицо с поверхностью

3.

пера вилки.

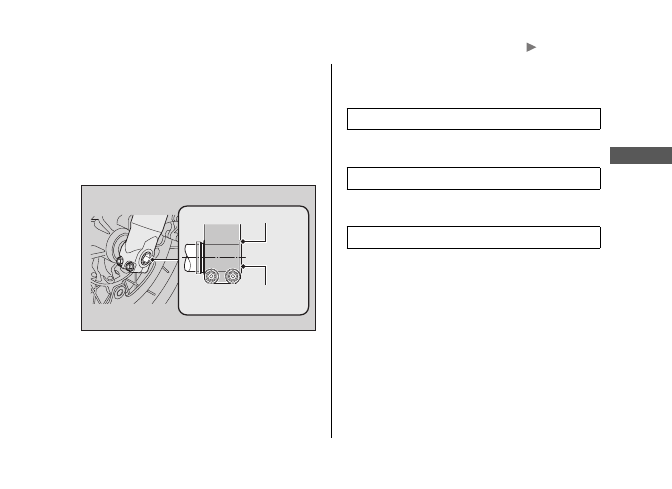

Поверхность пера вилки

Торец оси переднего колеса

См. продолжение

Прокол шины   Снятие колес

Снова затяните левые стяжные болты.

12.

Момент затяжки: 22 Нм (2,2 кгс/м)

Снова поднимите переднее колесо и проверьте,

13.

свободно ли вращается колесо при отпущенном
тормозе.
Снимите защитную ленту или ветошь.

14.

Если при сборке не использовался динамометриче-
ский ключ, при первой же возможности обратитесь
к официальному дилеру Honda для проверки пра-
вильности сборки. Неправильная сборка может при-
вести к утрате тормозной системой
работоспособности.

Установите левый тормозной суппорт и затяните

9.

крепежные болты.

Момент затяжки: 31 Нм (3,2 кгс/м)

Будьте осторожны, чтобы при установке

колеса не поцарапать его о тормозной суп-
порт.
При установке тормозного суппорта исполь-

зуйте только новые болты.

ПРИМЕЧАНИЕ

Чтобы не повредить тормозные колодки во время уста-
новки тормозного суппорта, будьте внимательны, заводя
тормозной диск между тормозных колодок.

Опустите переднее колесо на землю.

10.

Несколько раз нажмите рычаг и педаль тормоза.

11.

Затем несколько раз надавите на руль, чтобы
сжать переднюю вилку.
