Нанесите тонкий слой моторного масла на рези-

8.

новое уплотнение нового масляного фильтра.
Установите новый масляный фильтр и затяните

9.

его.

Момент затяжки: 26 Нм (2,7 кгс/м)

Наденьте новую уплотнительную шайбу на слив-

10.

ную пробку. Затяните сливную пробку.

Момент затяжки: 29 Нм (3,0 кгс/м)

С помощью специального ключа для фильтра

7.

отверните масляный фильтр и дайте стечь остат-
кам масла. Убедитесь, что старое уплотнение не
осталось в двигателе.

Утилизируйте использованный масляный

фильтр и отработанное масло в соответству-
ющем центре утилизации.

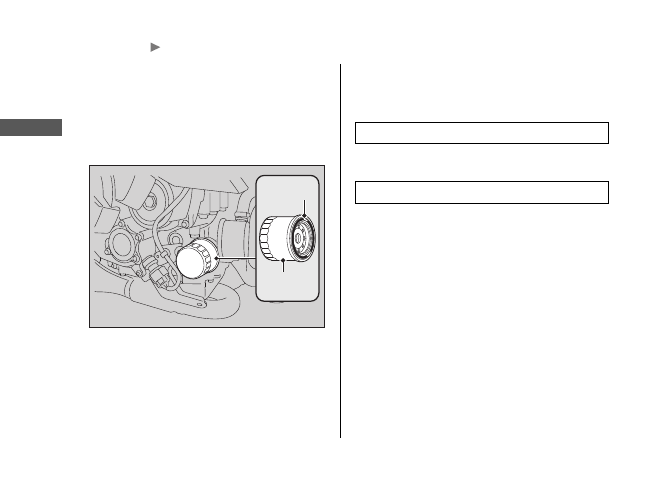

Резиновое
уплотнение

Масляный
фильтр

Моторное масло   Замена моторного масла и масляного фильтра двигателя

Залейте в картер масло с рекомендованными

11.

характеристиками (  стр. 65) и установите на
место пробку маслоналивной горловины.

Необходимое количество моторного масла

VFR1200XA

При одновременной замене масла и масляно-
го фильтра:

 3,3

л

При замене только моторного масла:

 3,1

л

VFR1200XDA

При одновременной замене масла и масляно-
го фильтра:

 3,9

л

При замене только моторного масла:

 3,6

л

Проверьте уровень масла.

12.

 Стр. 76

Убедитесь в отсутствии протечек масла.

13.

Установите правый теплоотражатель двигателя и

14.

правый нижний обтекатель.

Моторное масло    Замена моторного масла и масляного фильтра двигателя

Замена масляного фильтра сцепления

VFR1200XDA

Используйте только новые оригинальные масляные
фильтры сцепления Honda, предназначенные для
мотоцикла данной модели, либо эквивалентные им.

ПРИМЕЧАНИЕ

Использование неподходящего масляного фильтра
сцепления может привести к серьезной поломке коробки
передач.

Выполните этапы 1 - 7 по замене моторного

1.

масла и масляного фильтра двигателя.   Стр. 77

Снимите крышку масляного фильтра сцепления,

2.

масляный фильтр сцепления и пружину, сняв
крепежные болты масляного фильтра сцепления
А и В.
Утилизируйте использованный масляный

фильтр сцепления и отработанное масло в соот-
ветствующем центре утилизации.

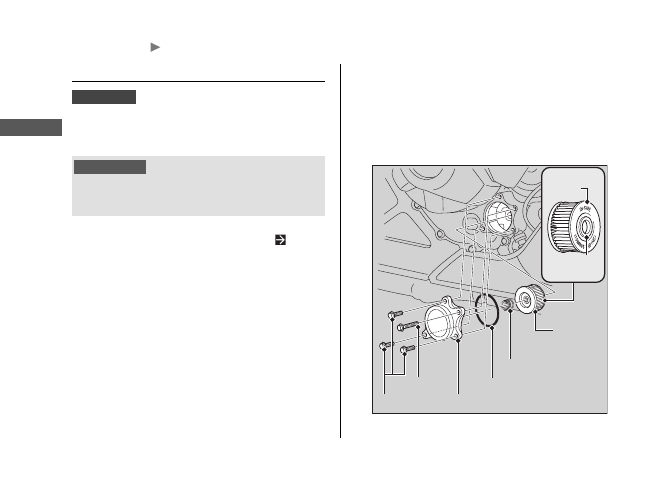

Болты А

Болт B

Пружина

Масляный
фильтр
сцепления

Резиновое
уплотнение

Уплотнительное кольцо

Крышка масляного фильтра сцепления

Отметка внут-
ренней стороны
IN-SIDE

Моторное масло   Замена масляного фильтра сцепления

Установите новый фильтр резиновым уплотните-

3.

лем внутрь, к двигателю. На фильтр нанесена
надпись IN-SIDE (внутренняя сторона) рядом с
резиновым уплотнителем.
Замените старое уплотнительное кольцо на

4.

новое. Перед установкой нового уплотнительного
кольца покройте его тонким слоем моторного
масла.
Установите на место пружину и крышку масляно-

5.

го фильтра сцепления.
Установите крепежные болты A и B и затяните их.

6.

Нанесите тонкий слой моторного масла на рези-

7.

новое уплотнительное кольцо нового масляного
фильтра двигателя.   Стр. 78
Установите новый масляный фильтр двигателя и

8.

затяните его.

Момент затяжки:  26 Нм (2,7 кгс/м)

Наденьте новую уплотнительную шайбу на слив-

9.

ную пробку. Затяните сливную пробку.

Момент затяжки:  29 Нм (3,0 кгс/м)

Залейте в картер масло с рекомендованными

10.

характеристиками (стр. 65) и установите на место
пробку маслоналивной горловины.

Необходимое количество моторного масла


При одновременной замене масла, масляного
фильтра двигателя и масляного фильтра сце-
пления:



масляный фильтр двигателя:

 4,0

л

Проверьте уровень масла.

11.

 Стр. 76

Убедитесь в отсутствии протечек масла.

12.

Установите правый теплоотражатель двигателя и

13.

правый нижний обтекатель.

Моторное масло   Замена масляного фильтра сцепления
