Комплект инструментов находится под седлом.

 Стр. 54

С помощью инструмента из комплекта можно
выполнить некоторые ремонтные операции в пути,
несложную регулировку и замену деталей.

Рожковый ключ 8 x 12 мм



y

Рожковый ключ 10 x 14 мм



y

Рожковый ключ 12 x 17 мм



y

Рожковый ключ 14 x 17 мм



y

Отвертка с плоским жалом/крестообразная



y

отвертка
Рукоятка отвертки



y

Торцевой ключ на 5 мм



y

Тросик крепления шлема



y

Комплект инструмента

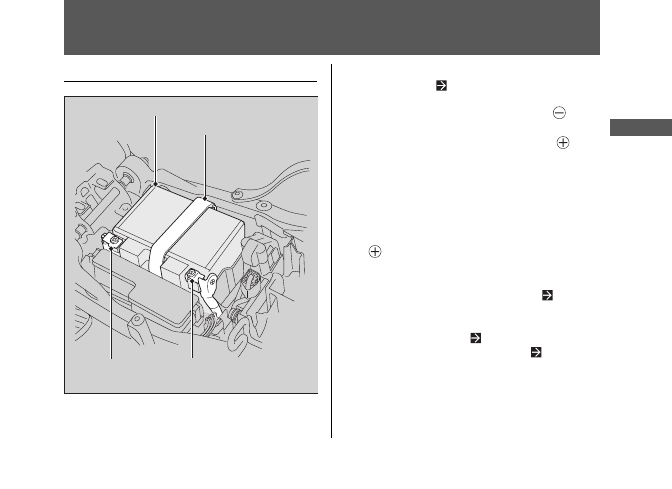

Аккумуляторная батарея

Положительный
полюсный вывод

Отрицательный
полюсный вывод

Резиновый ремень

Аккумуляторная батарея

Снятие и установка компонентов

Снятие



²

Снимите седло

1.

 Стр. 75

Отстегните резиновый ремень.

2.

Отсоедините клемму от отрицательного

3.

 выво-

да аккумуляторной батареи.
Отсоедините клемму от положительного

4.

 выво-

да аккумуляторной батареи.
Выньте аккумуляторную батарею, следя за тем,

5.

чтобы не потерять гайки ее выводов.

Установка



²

Установка деталей выполняется в обратной после-
довательности. Первым подключается положитель-
ный

 вывод аккумуляторной батареи. Убедитесь,

что болты и гайки надежно затянуты.
После подсоединения аккумуляторной батареи убе-
дитесь в правильности установки часов.   Стр. 24
Рекомендации по правильному обращению с акку-
муляторной батареей см. в разделе "Основы пра-
вильного обслуживания".   Стр. 63
Разряженная аккумуляторная батарея   Стр. 113

Снятие и установка компонентов   Фиксатор

Фиксатор

Снятие



²

 Продавите центральный штифт для освобожде-

1.

ния защелки.
 Извлеките фиксатор из отверстия.

2.

Центральный
штифт

Установка



²

Надавите на низ штифта.

1.

 Вставьте фиксатор в отверстие.

2.

 Продавите центральный штифт до запирания

3.

фиксатора.

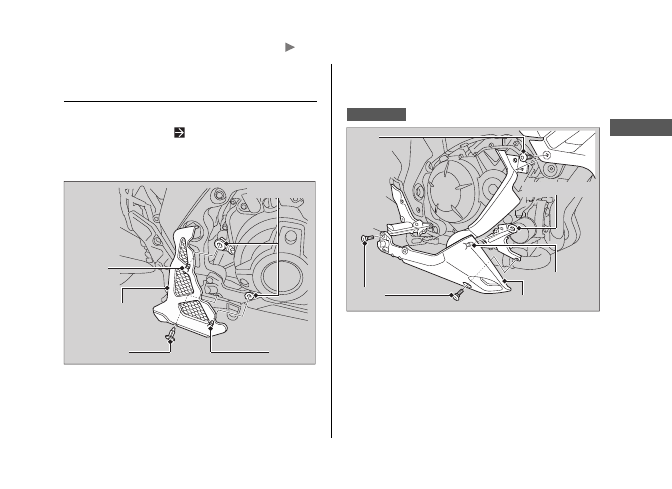

Снятие/установка компонентов   Правый теплоотражатель двигателя и правый нижний обтекатель

Снимите болты.

4.

Извлеките выступ из втулки.

5.

Снимите правый нижний обтекатель.

6.

VFR1200XA

Болт

Болты

Выступ

Правый нижний обтекатель

Опорная втулка

Правый теплоотражатель двигателя
и правый нижний обтекатель

Снятие



²

Снимите фиксатор.

1.

 Стр. 72

Извлеките выступы из втулок.

2.

Снимите правый теплоотражатель двигателя.

3.

Выступ

Правый теплоотра-
жатель двигателя

Втулки

Выступ

Фиксатор
