Мотокультиватор Honda FJ500. Руководство - часть 4
5. Выбор передач
ВНИМАНИЕ:
Переведите рычаг дросселя в положение LOW (малой частоты вращения вала двигателя), а затем
выключите сцепление перед перемещением рычага переключения. Не прилагайте к рычагу пере-
ключения чрезмерную силу.
• Выберите передачу в соответствии с таблицей выбора передач.
• Пользуйтесь рычагом переключения только после выключения сцепления.
• Если рычаг переключения перемещается с трудом, один раз выжмите рычаг сцепления и вы-
ключите сцепление, затем переведите рычаг переключения.
• При движении мотокультиватора задним ходом следите за правильным положением ног и
следуйте следующим мерам предосторожности:
1. Убедитесь, что сзади отсутствуют люди или препятствия.
2. Снизьте частоту вращения коленчатого вала двигателя.
3. Возьмитесь за рукоятку двумя руками и крепко держите ее.
4. Постепенно включите сцепление и убедитесь в том, что оно не сможет выключиться само-
произвольно.

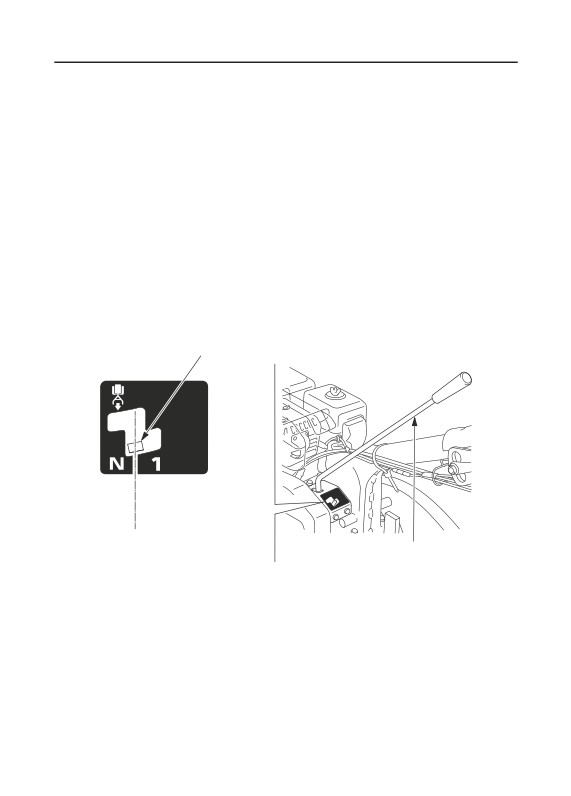

Модификации SE и SER:
ПЛАСТИНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ЗАДНИЙ
ХОД
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
31

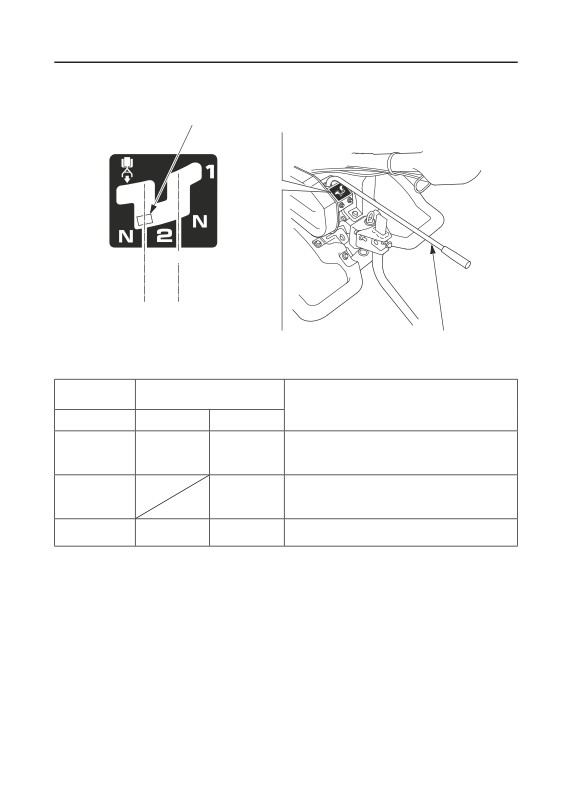

Модификации DE и DER:
ПЛАСТИНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ПЕРЕДНИЙ
ХОД 1
ЗАДНИЙ
ХОД
ПЕРЕДНИЙ ХОД 2
НЕЙТРАЛЬ НЕЙТРАЛЬ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
Таблица выбора передач (при оборотах ДВС 3600 об/мин)
Положение
Частота вращения
передачи
рабочего органа
Подходящий вид работ
SE, SER
DE, DER
Перемещение мотокультиватора, погрузка мото-
1
112,9 об/мин
79,5 об/мин
культиватора в грузовик, доставка мотокульти-
ватора на поле и транспортировка с поля.
Перемещение мотокультиватора, погрузка мото-
2
112,9 об/мин
культиватора в грузовик, доставка мотокульти-
ватора на поле и транспортировка с поля.
Задний ход
28,0 об/мин
28,0 об/мин
Перемещение мотокультиватора
32

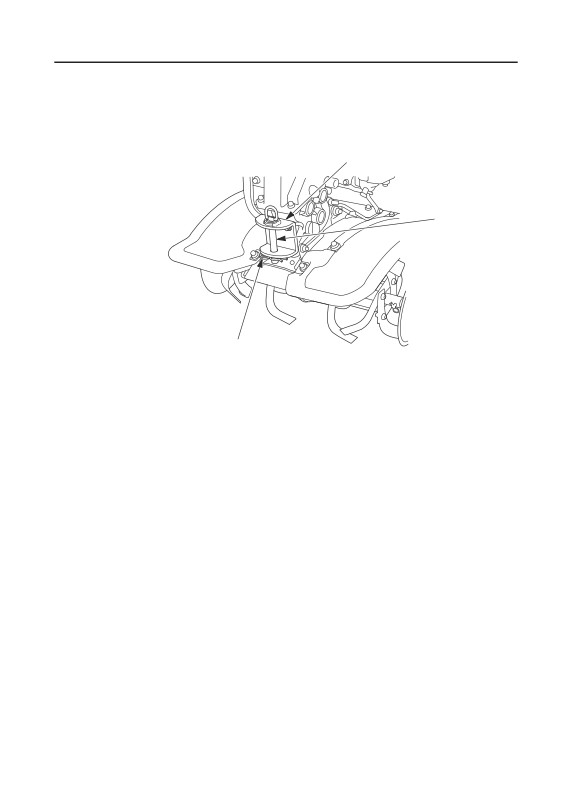

6. Используйте опору кронштейна
Установите кронштейн опорной штанги в опору кронштейна и закрепите его в опоре пальцем крон-
штейна. (Чека пальца кронштейна встает в палец для его фиксации.)
ОПОРА КРОНШТЕЙНА
ПАЛЕЦ
КРОНШТЕЙНА
ЧЕКА ПАЛЬЦА КРОНШТЕЙНА
33

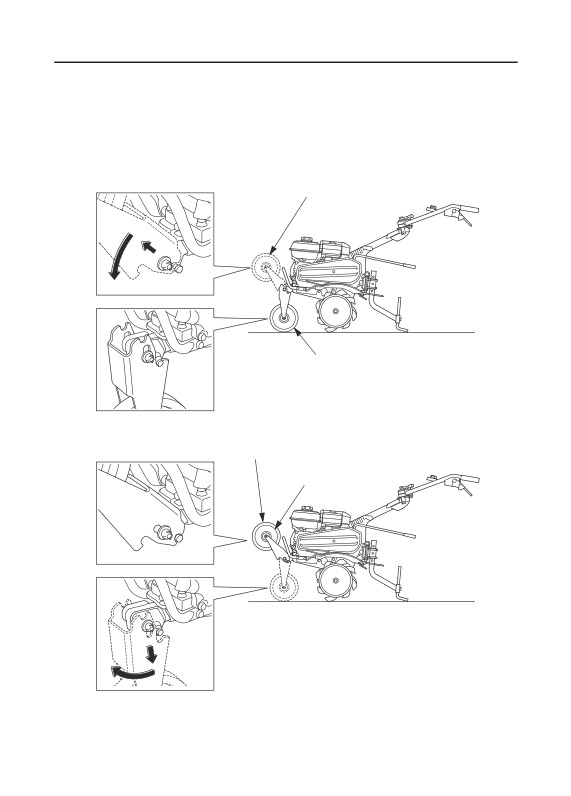

7. Переднее колесо (модификации DE и DER)
После выезда на участок культивации перед тем, как начать работать, переместите переднее колесо
в верхнее положение. Перед подъемом или опусканием переднего колеса всегда останавливайте
двигатель.
Для того чтобы поднять или опустить колесо, вытяните вилку колеса, переместите колесо и от-
пустите вилку, чтобы фиксатор замкнулся.
ПЕРЕДНЕЕ КОЛЕСО
НИЖНЕЕ ПОЛОЖЕНИЕ
(При движении по дороге)
ВЕРХНЕЕ ПОЛОЖЕНИЕ
(При культивации почвы)
ПЕРЕДНЕЕ КОЛЕСО
34
8. Полезные советы
• Если мотокультиватор стремится двигаться вперед быстрее, надавите вниз на ручки мото-
культиватора, чтобы заглубить опорную штангу в почву, увеличив сопротивление движению
мотокультиватора. Продолжайте давление до тех пор, пока ножи фрез не погрузятся в почву на
требуемую глубину, что позволит легче управлять мотокультиватором.
• Если ножи фрез заглубляются, но мотокультиватор не перемещается вперед, ослабьте давление
на ручки и пошатайте мотокультиватор из стороны в сторону. Если мотокультиватор по-
прежнему не передвигается вперед, поднимите опорную штангу на одно отверстие вверх.
• При поворотах надавите на ручки культиватора вниз, чтобы переместить нагрузку назад. Это
облегчит выполнение поворота.
35

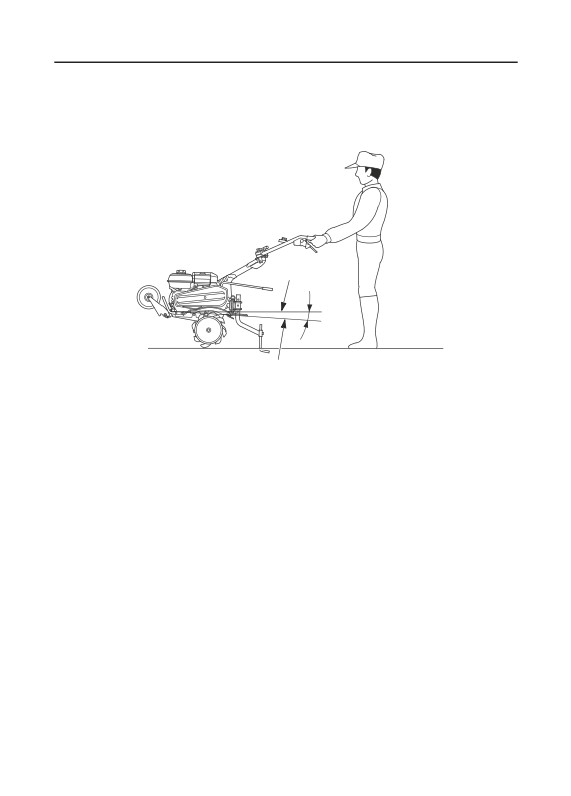

9. Нормальный угол работы мотокультиватора
Слегка надавите на ручки управления вниз так, чтобы угол продольного наклона мотокультиватора
приблизительно составил 5 - 7°.
ГОРИЗОНТАЛЬНАЯ
ЛИНИЯ
5 - 70
ЛИНИЯ УСТАНОВКИ ДВИГАТЕЛЯ
Для получения максимальной производительности мотокультиватора старайтесь при культивации
почвы удерживать мотокультиватор под углом, показанным на рисунке.
ВНИМАНИЕ:
• Не используйте с мотокультиватором фрезы с диаметром более 325 мм.
• Работа мотокультиватором на склонах может привести к его опрокидыванию.
• Допуск к работе с мотокультиватором лиц, не прошедших соответствующий инструктаж, может
привести к травмам.
• Во время работы с мотокультиватором надевайте прочную обувь, полностью закрывающую
ступни ног. Работа с мотокультиватором босиком, в открытой обуви или в сандалиях увеличива-
ют риск получить травму.
• Не работайте с мотокультиватором в ночное время.
• Если фрезы забились грязью, камнями и т.д., немедленно остановите двигатель и очистите
фрезы в безопасном месте. При очистке фрез необходимо надевать плотные перчатки.
Для предотвращения поломок мотокультиватора необходимо перед каждым новым использова-
нием проводить тщательный осмотр для выявления следов повреждений и неисправностей.
36
7. ОСТАНОВКА ДВИГАТЕЛЯ
В экстренном случае:
• Переведите выключатель двигателя в положение OFF (Выключено).
OFF (ВЫКЛ) OFF (ВЫКЛ)
OFF (ВЫКЛ)
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
Остановка двигателя в штатном режиме:

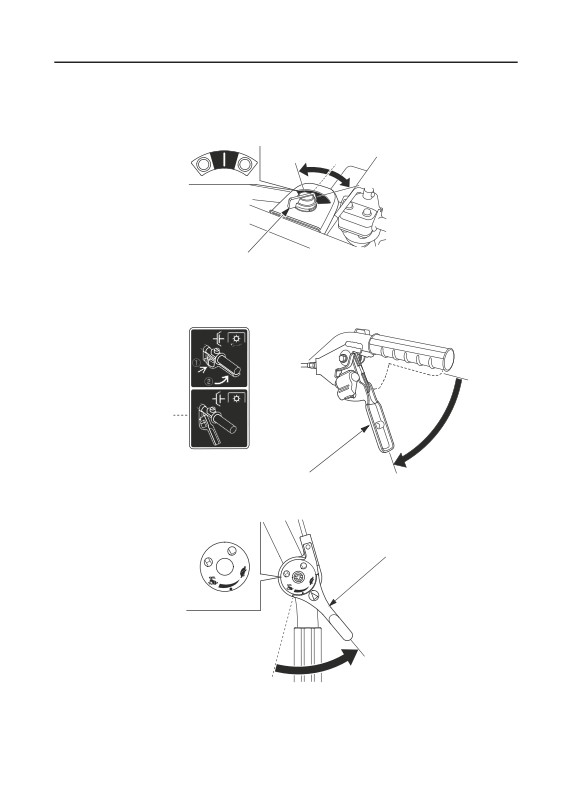

1. Отпустите рычаг сцепления, чтобы выключить сцепление.
ВЫКЛЮЧЕН
РЫЧАГ СЦЕПЛЕНИЯ
ВЫКЛЮЧЕН
2. Поверните рычаг управления дросселем вправо до упора.
РЫЧАГ ДРОССЕЛЯ
37

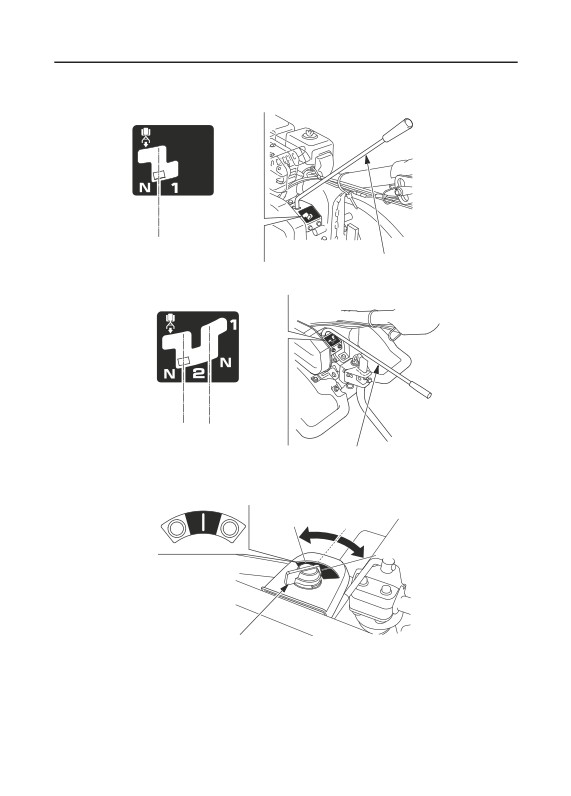

3. Включите нейтральную передачу.
Модификации SE и SER:
НЕЙТРАЛЬ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
Модификации DE и DER:
НЕЙТРАЛЬ НЕЙТРАЛЬ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
4. Переведите выключатель двигателя в положение OFF (Выключено).
OFF (ВЫКЛ) OFF (ВЫКЛ)
OFF (ВЫКЛ)
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
38

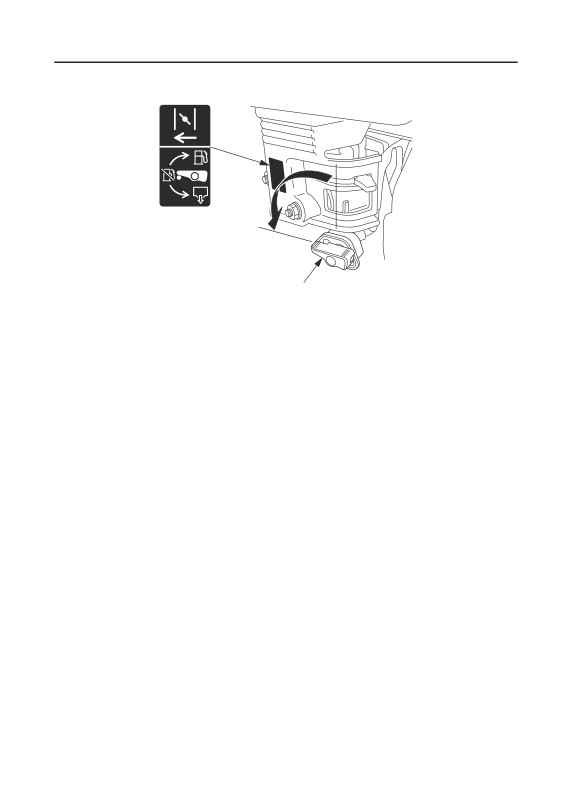

5. Переведите топливный кран в положение OFF (выкл).
OFF (ВЫКЛ)
ТОПЛИВНЫЙ КРАН
39
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Назначением регламента технического обслуживания является поддержание мотокультиватора в
наилучшем рабочем состоянии. Проводите технические осмотры и техническое обслуживание с
соблюдением интервалов, указанных в таблице ниже.
ПРЕДУПРЕЖДЕНИЕ
Заглушите двигатель, перед тем как выполнять техническое обслуживание. Отработавшие газы
содержат токсичный оксид углерода, вдыхание которого может вызвать потерю сознания и приве-
сти к смерти. Если двигатель должен работать, обеспечьте эффективную вентиляцию помещения.
ВНИМАНИЕ:
Производите техническое обслуживание только у авторизованных дилеров Honda.
При техническом обслуживании и для ремонта используйте только оригинальные запасные части
марки Honda или изделия, полностью эквивалентные им по качеству. Использование запасных
частей не надлежащего качества может привести к выходу мотокультиватора из строя.
Регламент технического обслуживания
ПЕРИОДИЧНОСТЬ РЕГУЛЯРНОГО
Под-
Ежедневно
По ис-
Через
Через
Еже-
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (1)
готовка к
перед
течение
каждые
каждые
годно
Производится каждый указанный месяц,
эксплуата-
эксплуата-
первого
3 месяца
6 меся-
или каж-
либо после выработки соответствующего
ции после
цией
месяца
или 50
цев или
дые 300
количества мото-часов, в зависимости
хранения
пользова-
мото-
100 мото-
мото-
от того, какое из указанных событий на-
ния или
часов
часов
часов
ступит раньше.
наработки
20 мото-
НАИМЕНОВАНИЕ
часов
Моторное масло
Проверить уровень
о
Заменить
о
о
о
Трансмиссионное масло
Проверить уровень
о
о
о
Воздухоочиститель
Проверить
о
Очистить
о (2)
Заменить
о
Наружный осмотр мото-
Проверить
о
культиватора
Работа рычага дросселя
Проверить
о
Работа рычага сцепления
Проверить
о
Затяжка резьбовых соеди- Проверить
о
нений
Тросы и электропроводка
Проверить
о
(1) Если изделие используется для профессиональных или коммерческих целей, то для точного опре-
деления времени технического обслуживания необходимо вести учет отработанных мото-часов.
(2) Обслуживать каждые 10 мото-часов или каждый день при эксплуатации в местностях с повы-
шенной запыленностью.
