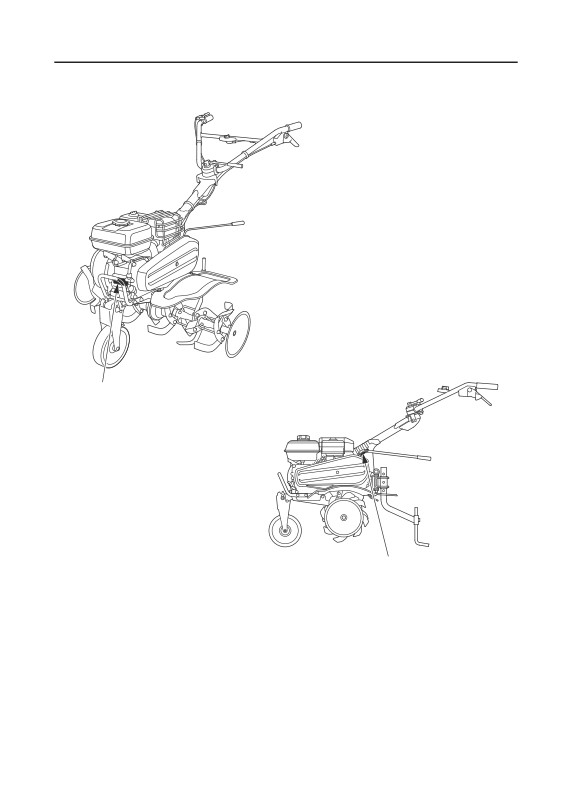

Расположение серийного номера

СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ

СЕРИЙНЫЙ НОМЕР РАМЫ

Запишите серийный номер рамы и серийный номер двигателя в приведенных ниже строках.

Эти номера понадобятся при заказе запасных частей.

Серийный номер рамы: ___________________________________________________________

Серийный номер двигателя:

_______________________________________________________

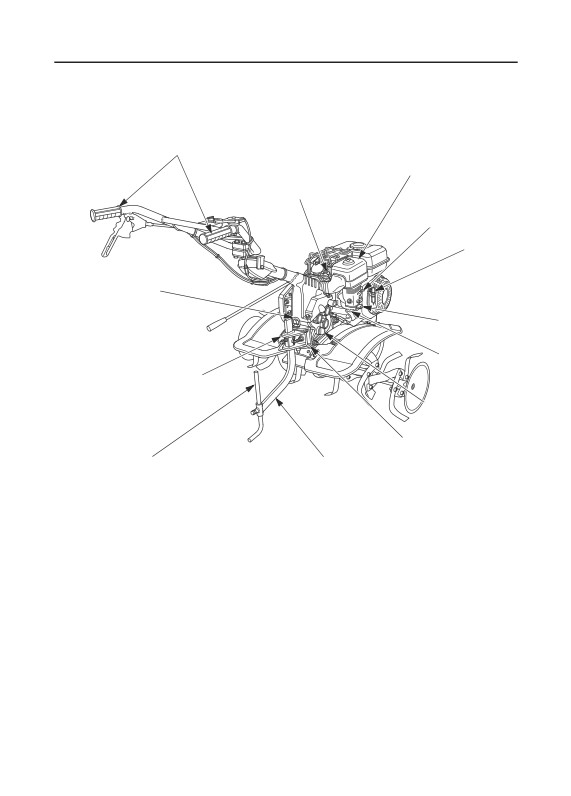

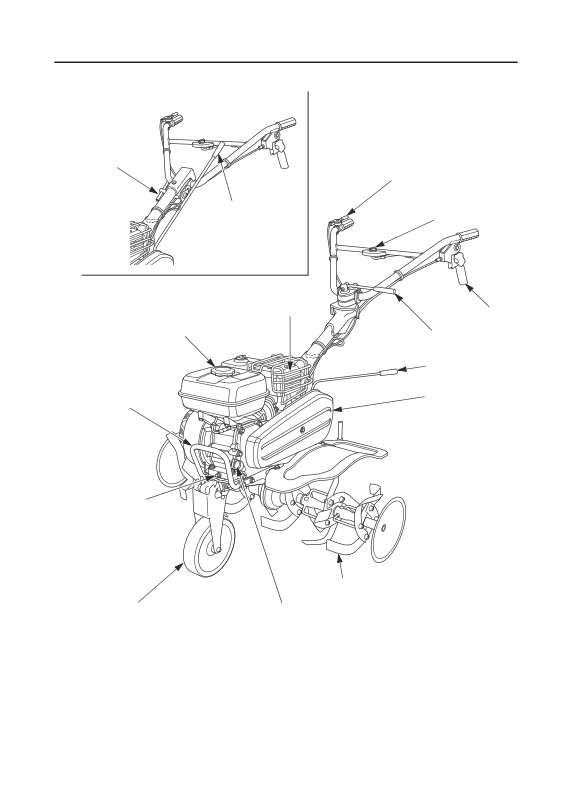

3. ОСНОВНЫЕ КОМПОНЕНТЫ

Модификации SE и SER:

РЕГУЛЯТОР

ПОЛОЖЕНИЯ

РУКОЯТОК

РЫЧАГ

ПЕРЕКЛЮЧЕНИЯ

РЫЧАГ

ВЫКЛЮЧАТЕЛЬ

ПЕРЕКЛЮЧЕНИЯ

ДВИГАТЕЛЯ

РЫЧАГ

ГЛУШИТЕЛЬ

СЦЕПЛЕНИЯ

ПРОБКА ЗАЛИВНОЙ ГОРЛОВИНЫ

ТОПЛИВНОГО БАКА

РЫЧАГ БЛОКИРОВКИ

РУКОЯТОК

РЫЧАГ

ПЕРЕКЛЮЧЕНИЯ

КОЖУХ РЕМНЯ

ПЕРЕДНЯЯ

ЗАЩИТА

БОЛТ

СЛИВНОГО

ОТВЕРСТИЯ

ФРЕЗЫ (Модификации SER и DER)

ПЕРЕДНЕЕ КОЛЕСО

ПРОБКА МАСЛОНАЛИВНОЙ

(Модификации DE и DER)

ГОРЛОВИНЫ

РУКОЯТКА РУЧКИ

ВОЗДУХООЧИСТИТЕЛЬ

СВЕЧА ЗАЖИГАНИЯ

РЫЧАГ УПРАВЛЕНИЯ

ВОЗДУШНОЙ

ЗАСЛОНКОЙ

РУКОЯТКА

СТАРТЕРА

ПАЛЕЦ КРОНШТЕЙНА

ТОПЛИВНЫЙ

КРАН

ОТСТОЙНИК

КРОНШТЕЙН ОПОРНОЙ ШТАНГИ

ПРОБКА

МАСЛОНАЛИВНОГО

ОТВЕРСТИЯ

ОПОРА

ТРАНСМИССИИ

КРОНШТЕЙНА

ОПОРНАЯ ШТАНГА B

ОПОРНАЯ ШТАНГА А

4. КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД НАЧАЛОМ РАБОТЫ

ПРЕДУПРЕЖДЕНИЕ

Установите мотокультиватор вертикально на ровной горизонтальной поверхности (т.е. вместе

с фрезами, передним колесом (модификации DE и DER) и опорной штангой (см. стр. 15)). Перед

обслуживанием мотокультиватора остановите двигатель. Обслуживание мотокультиватора в

неустойчивом положении или с работающим двигателем может привести к получению травмы и/

или повреждению оборудования.

Ежедневный осмотр и периодическое обслуживание мотокультиватора очень важно для сохране-

ния его рабочих характеристик и безопасности эксплуатации. Перед началом работы выполняются

следующие проверки.

1. Наружный осмотр мотокультиватора

Проверьте на протечки топлива и масла.

Убедитесь в отсутствии вблизи двигателя легковоспламеняющихся материалов (т.е. соломы,

пыли).

2. Работа рычага управления

Убедитесь, что рычаг управления перемещается плавно.

3. Тросы и электропроводка

Проверьте изоляцию всех проводов и кабелей на повреждения. Убедитесь, что провода и кабеля не

защемлены прилегающими деталями.

4. Работа двигателя

• Запустите двигатель. Проверьте на посторонние шумы. (Процедура пуска указана на страницах с

23 по 25.)

• Проверьте надежность остановки двигателя, воспользовавшись выключателем двигателя. (Про-

цедура остановки двигателя указана на страницах с 37 по 39.)

• При обнаружении любых признаков неисправности немедленно обратитесь к официальному

дилеру Honda.

5. Болты и гайки

Проверьте затяжку крепежа. Затяните ослабший крепеж.

6. Моторное масло

ВНИМАНИЕ:

Эксплуатация двигателя при недостаточном уровне моторного масла может привести к серьёзным

повреждениям деталей двигателя.

1. Модификации DE и DER:

Установите переднее колесо в положение UP (вверх) (см. стр. 34).

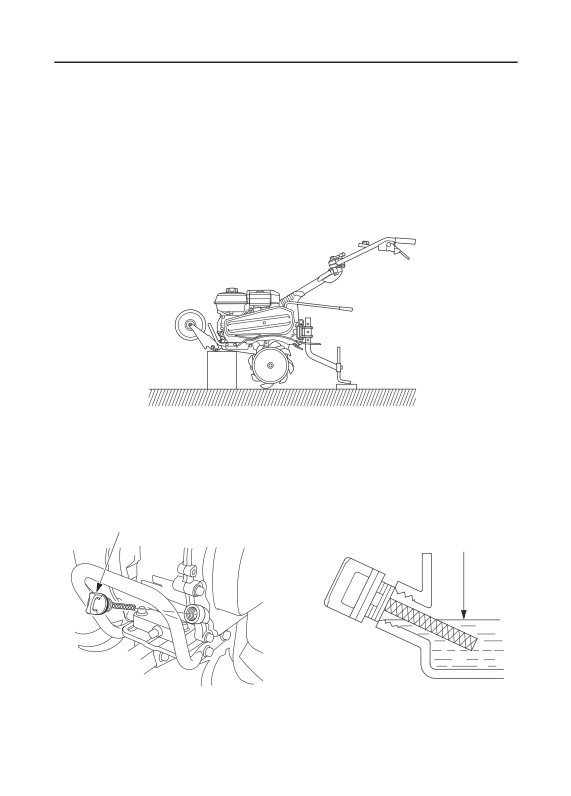

2. Установите мотокультиватор на горизонтальную поверхность, остановите двигатель; для фик-

сации мотокультиватора в горизонтальном положении установите опоры под переднюю раму, а

под опорный кронштейн поместите деревянный брусок.

3. Снимите пробку маслоналивной горловины.

4. Проверьте уровень моторного масла. Если уровень масла низкий, долейте рекомендованное

масло до метки максимального уровня (см. стр. 16).

5. Установите на место и плотно затяните пробку маслоналивной горловины.

ПРОБКА МАСЛОНАЛИВНОЙ

ГОРЛОВИНЫ

ВЕРХНИЙ ПРЕДЕЛ

Рекомендованное масло

Используйте моторное масло, предназначенное для 4-тактных автомобильных двигателей, соответ-

ствующее или превосходящее требования стандартов категории SE или выше по классификации

API (или эквивалентное). На упаковке масла должна быть наклейка с указанием категории SE или

выше по классификации API (или эквивалентное).

ВНИМАНИЕ:

Использование масла, не содержащего моющие присадки, или масла, предназначенного для

2-тактных двигателей, уменьшит срок службы двигателя мотокультиватора.

В общем случае рекомендуется эксплуатировать двигатель на моторном масле с вязкостью SAE

10W-30, которое подходит для любой температуры окружающего воздуха. Моторные масла с иной

вязкостью, указанной в таблице, могут быть использованы при условии, что средняя температура

воздуха в регионе проживания не выходит за указанный температурный диапазон.

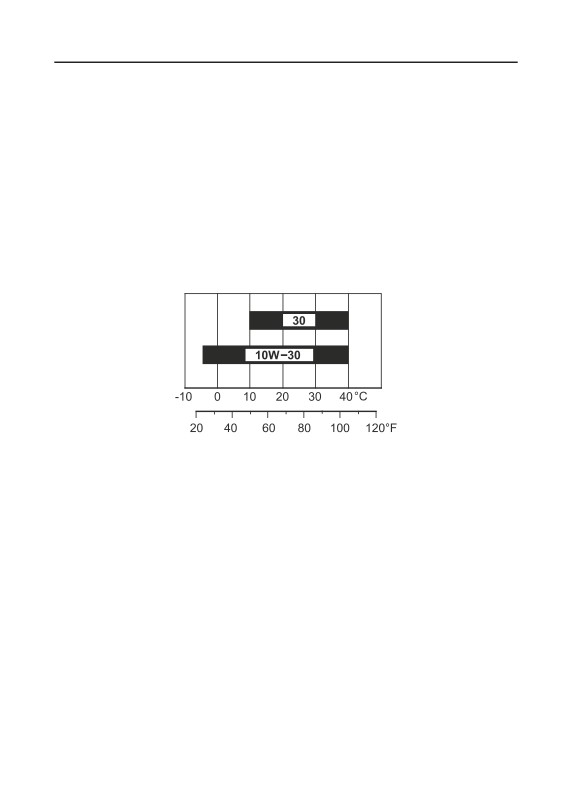

ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА

7. Трансмиссионное масло

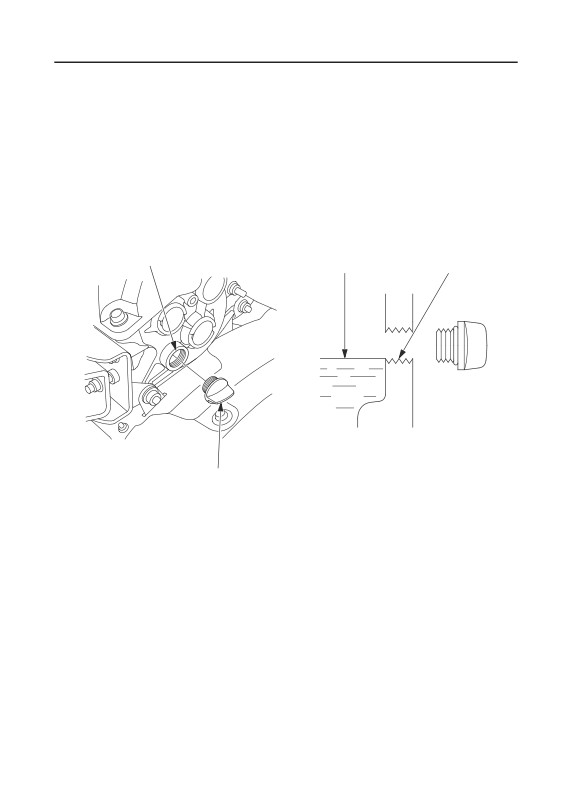

Установите мотокультиватор на горизонтальную поверхность и выверните пробку заливного отвер-

стия. Уровень масла должен доходить до нижней кромки заливного отверстия. Если уровень масла

низкий, долейте рекомендованное масло.

Рекомендованное масло

Используйте моторное масло 10W-30, предназначенное для четырехтактных двигателей, соот-

ветствующее или превосходящее требования к категории SE или выше по классификации API (или

эквивалентное). На упаковке масла должна быть наклейка с указанием категории SE или выше по

классификации API (или эквивалентное).

НИЖНЯЯ КРОМКА

МАСЛОНАЛИВНОГО

МАСЛОНАЛИВНОЕ ОТВЕРСТИЕ

ВЕРХНИЙ ПРЕДЕЛ

ОТВЕРСТИЯ

ПРОБКА МАСЛОНАЛИВНОГО ОТВЕРСТИЯ ТРАНСМИССИИ

8. Воздухоочиститель

ВНИМАНИЕ:

Эксплуатация двигателя с отсутствующим воздухоочистителем запрещена. Это приведет к уско-

ренному износу деталей двигателя.

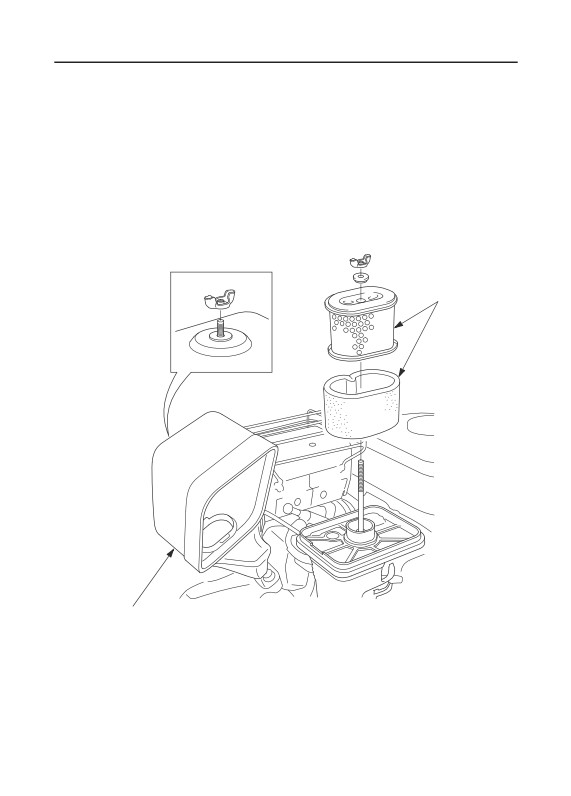

Снимите корпус воздухоочистителя.

Проверьте фильтрующие элементы на степень загрязнения или наличие засорения. Очистите при

необходимости (см. стр. 43).

ФИЛЬТРУЮЩИЕ

ЭЛЕМЕНТЫ

КРЫШКА ВОЗДУХООЧИСТИТЕЛЯ

9. Топливо

Проверьте уровень топлива и, если уровень низкий, заполните топливный бак.

Применяйте топливо с октановым числом 91 по исследовательскому методу или выше

(это соответствует октановому числу 86 и выше по моторному методу).

Запрещается использовать загрязненный бензин или смесь бензина с маслом.

Не допускать попадания в топливный бак грязи или воды.

ПРЕДУПРЕЖДЕНИЕ

• Бензин является легковоспламеняющимся веществом и при определенных условиях взрывоо-

пасен.

• Заправку топливного бака следует производить только при неработающем двигателе на откры-

том воздухе или в хорошо проветриваемых помещениях. Запрещается курить или подносить

открытое пламя и искрящие предметы к местам заправки топливом, а также к местам хранения

емкостей с бензином.

• Избегайте переполнения топливного бака (в заливной горловине топливо должно отсутство-

вать). После заправки топливного бака убедитесь в том, что пробка заливной горловины полно-

стью закрыта.

• Будьте осторожны, чтобы не пролить бензин при заправке топливного бака. Пролитое топливо

или его пары могут воспламениться. В случае пролива вытрите насухо все брызги и потеки

топлива, прежде чем пускать двигатель.

• Избегайте частых или продолжительных контактов кожи с бензином, не вдыхайте пары бензина.

НЕ ДОПУСКАЙТЕ ПРЕБЫВАНИЯ ДЕТЕЙ В ОПАСНОЙ ЗОНЕ.

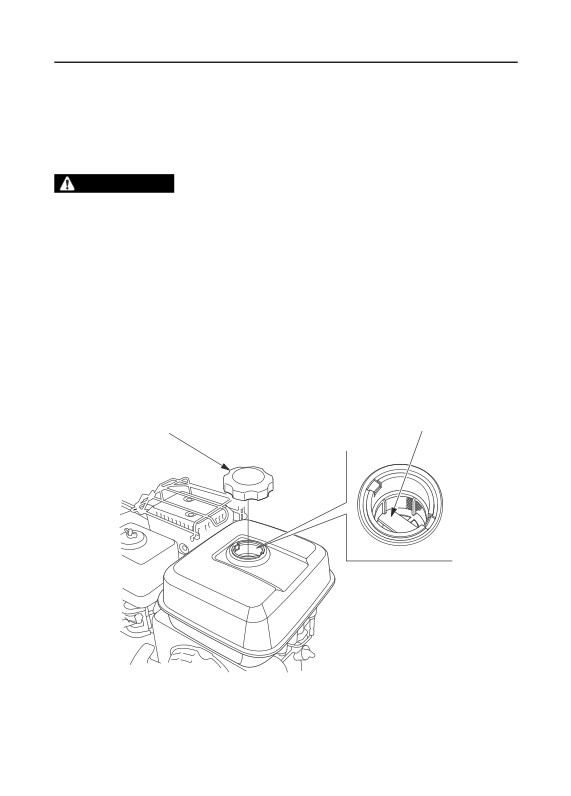

ПРОБКА ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

ВЕРХНИЙ ПРЕДЕЛ

ПРИМЕЧАНИЕ:

Бензин очень быстро теряет свои свойства под воздействием таких факторов, как солнечная

радиация, высокая температура и время.

В худшем случае бензин может утратить свои свойства в течение 30 дней.

Использование загрязненного бензина может привести к серьезному повреждению двигателя (за-

сорение карбюратора, заедание клапанов).

Устранение подобных повреждений, возникших в результате использования некачественного бен-

зина, не покрывается гарантией изготовителя.

Во избежание возникновения подобных ситуаций строго следуйте приведенным ниже рекоменда-

циям:

• Используйте только бензин, соответствующий указанным требованиям (см. стр. 19).

• Используйте свежий и чистый бензин.

• Для замедления процесса старения бензина храните его в специально предназначенных для

этого емкостях.

• Если вы не собираетесь пользоваться изделием в течение длительного времени (более 30 дней),

слейте бензин из топливного бака и карбюратора (см. стр. 61).

Использование спиртосодержащих видов топлива

Если предполагается эксплуатировать двигатель на бензине, содержащем спирт, убедитесь в том,

что октановое число этого топлива не ниже значения, рекомендованного компанией Honda.

Существует два вида спиртосодержащего бензина: один из них содержит этиловый спирт (этанол),

а другой - метиловый спирт (метанол).

Запрещается использовать бензин, содержащий более 10% этанола.

Не применяйте бензин, содержащий более 5% метанола (древесного спирта), в котором также от-

сутствуют растворители и ингибиторы, снижающие коррозионную активность метанола.

ПРИМЕЧАНИЕ:

• На повреждения деталей системы питания топливом, а также ухудшение характеристик двигате-

ля, которые произошли из-за применения бензина, содержащего спирт, заводская гарантия не

распространяется.

• Прежде чем приобретать топливо на незнакомой заправочной станции, постарайтесь выяснить,

не содержит ли оно спирт. Если бензин содержит спирт, узнайте вид спирта и его концентрацию

в топливе.

При возникновении проблем, вызванных используемым бензином, перейдите к применявшему-

ся прежде бензину, содержание спирта в котором меньше допустимого уровня.
