СНиП II-25-80 (Деревянные конструкции) - часть 9

6.19.  Клееным  балкам  с  шарнирным  опиранием  следует  придавать

строительный  подъем,  равный

1

/

200

  пролета.  В  клееных  изгибаемых  и

сжато-изгибаемых элементах допускается сочетать древесину двух сор-
тов, используя в крайних зонах на 0,15 высоты поперечного сечения бо-
лее  высокий  сорт,  по  которому  назначаются  расчетные  сопротивления
(R

и

, R

c

).

6.20. Пояса клееных балок с плоской фанерной стенкой следует вы-

полнять  из  вертикально  поставленных  слоев  (досок).  В  поясах  балок
коробчатого  сечения  допускается  применять  горизонтальное  располо-
жение слоев. Если высота поясов превышает 100 мм, в них следует пре-
дусматривать горизонтальные пропилы со стороны стенок.

Для  стенок  балок  должна  применяться  водостойкая  фанера  толщи-

ной не менее 8 мм.

Фермы

6.21.  Расчет  ферм  с  разрезными  и  неразрезными  поясами  следует

производить  по  деформированной  схеме  с  учетом  податливости  узло-
вых  соединений.  В  фермах  с  неразрезными  поясами  осевые  усилия  в
элементах  и  перемещения  допускается  определять  в  предположении
шарнирных узлов.

6.22.  Фермы  следует  проектировать  со  строительным  подъемом  не

менее

1

/

200

 пролета, осуществляемым в клееных конструкциях путем вы-

гиба по верхнему и нижнему поясам.

6.23. Расчетную длину сжатых элементов ферм при расчете их на ус-

тойчивость  в  плоскости  фермы  следует  принимать  равной  расстоянию
между центрами узлов, а из плоскости – между точками закрепления их
из плоскости.

6.24. Элементы решетки ферм следует центрировать в узлах. В слу-

чае  нецентрированных  узлов  ферм  следует  учитывать  возникающие  в
элементах  изгибающие  моменты.  Стыки  сжатых  поясов  ферм  следует
располагать в узлах или вблизи узлов, закрепленных от выхода из плос-
кости ферм.

Арки и своды

6.25. Арки и своды следует рассчитывать на прочность в соответст-

вии  с  указаниями  п. 4.17 и  на  устойчивость  в  плоскости  кривизны  по
формуле (6) п. 4.2 с учетом п. 4.17, причем расчетную длину элементов
l

о

 следует принимать:

а) при расчете на прочность по деформированной схеме:
для  двухшарнирных  арок  и  сводов  при  симметричной  нагрузке

l

о

= 0,35S;

для  трехшарнирных  арок  и  сводов  при  симметричной  нагрузке

l

о

 = 0,58S;

для  двухшарнирных  и  трехшарнирных  арок  и  сводов  при  кососим-

метричной нагрузке – по формуле

l

S

0

2

2

2











,











(62)

где

 – центральный угол полуарки, рад;

S – полная длина дуги арки или свода.

Для трехшарнирных стрельчатых арок с углом перелома в ключе более
10° при всех видах нагрузки l

о

= 0,5S.

При расчете трехшарнирных арок на несимметричную нагрузку рас-

четную длину допускается принимать равной l

о

= 0,58S;

б) при расчете на устойчивость в плоскости кривизны для двухшар-

нирных и трехшарнирных арок и сводов l

о

 = 0,58S.

6.26.  Расчет  трехшарнирных  арок  на  устойчивость  плоской  формы

деформирования следует производить по п. 4.18.

6.27. При расчете арок на прочность по деформированной схеме и на

устойчивость плоской формы деформирования величины N и М

д

 следу-

ет принимать в сечении с максимальным моментом (для проверяемого
случая нагружения), а коэффициенты

 или 

с

 и



к

 следует определять

по формуле (30) п. 4.17 с подстановкой в нее значения сжимающей си-
лы N

о

 в ключевом сечении арки; расчет арок на устойчивость в плоско-

сти кривизны следует производить по формуле (6) п. 4.2 на ту же сжи-
мающую силу N

о

.

Рамы

6.28. Расчет на прочность элементов трехшарнирных рам в их плос-

кости  допускается  выполнять  по  правилам  расчета  сжато-изгибаемых
элементов  с  расчетной  длиной,  равной  длине  полурамы  по  осевой  ли-
нии.

6.29.  Устойчивость  плоской  формы  деформирования  трехшарнир-

ных  рам,  закрепленных  по  внешнему  контуру,  допускается  проверять
по  формулам  п. 4.18. При  этом  для  рам  из  прямолинейных  элементов,
если угол между осями ригеля и стойки более 130°, и для гнуто-клееных
рам расчетную длину элемента следует принимать равной длине осевой
линии полурамы. При угле между стойкой и ригелем меньше 130° рас-
четную  длину  ригеля  и  стойки  следует  принимать  равной  длинам  их
внешних подкрепленных кромок.

6.30.  Криволинейные  участки  гнуто-клееных  рам  (см.  рис. 16) при

отношении h/r



1

/

7

 (h – высота сечения, r – радиус кривизны централь-

ной оси криволинейного участка) следует рассчитывать на прочность по
формуле (28) п. 4.17, в которой при проверке напряжений по внутрен-
ней кромке расчетный момент сопротивления следует умножать на ко-
эффициент k

rв

:

k

h r

h r

rв







1 0 5

1 017

,

/

,

/

,









(63)

а при проверке напряжений по наружной кромке – на коэффициент

k

rн



k

h r

h r

rн







1 0 5

1 017

,

/

,

/

.









(64)

Расстояние z от центральной оси поперечного сечения до нейтраль-

ной оси следует определять по формуле

z

h

r



2

12

.













(65)



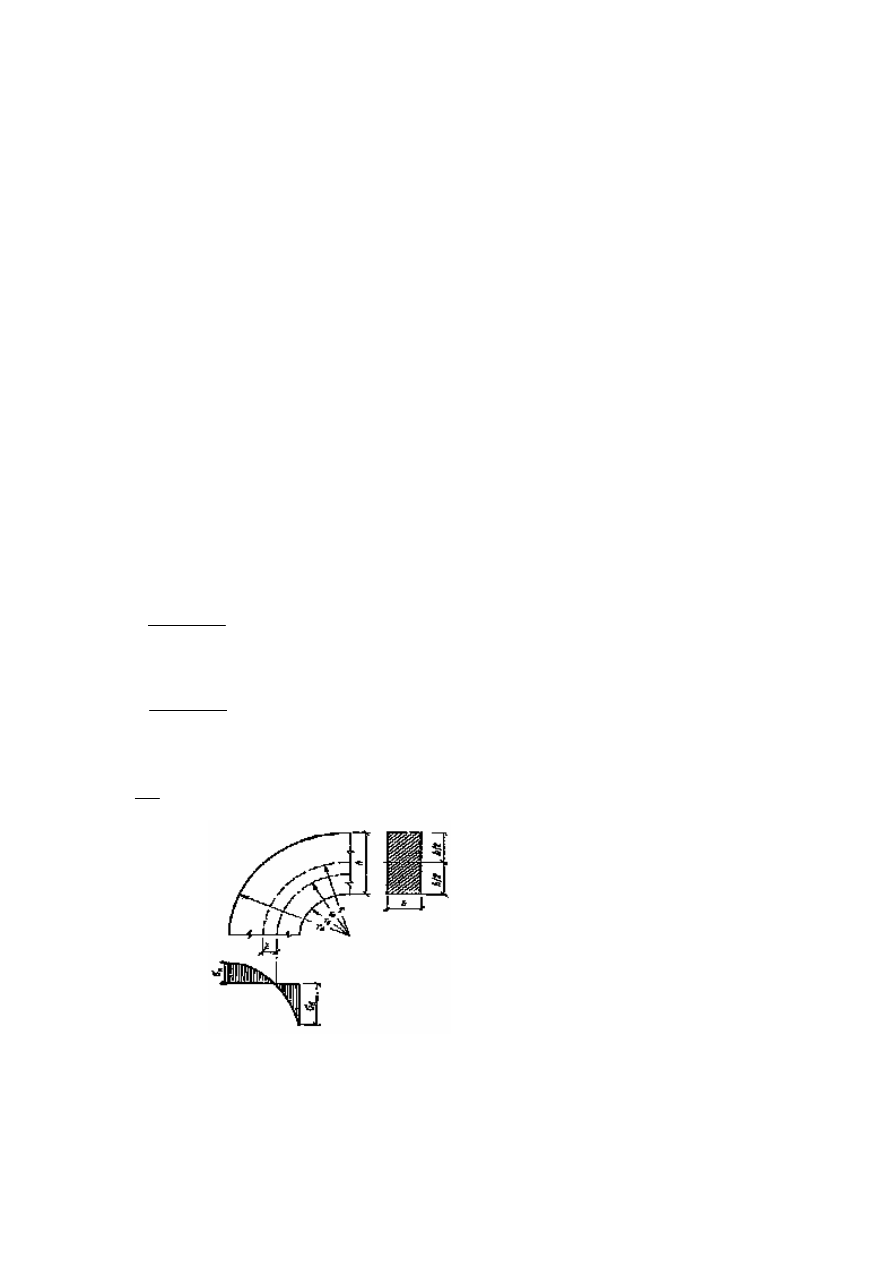

Рис. 16. Расчетная схема к определению напряжений в криволинейной части

гнуто-клееных рам

Опоры воздушных линий электропередачи

6.31. Для элементов деревянных опор воздушных линий электропе-

редачи допускается применять круглый лес, пиломатериалы и клееную
древесину.

6.32. Для основных элементов опор (стоек, приставок, траверс) диа-

метр бревна в верхнем отрубе должен быть не менее 18 см для ЛЭП на-
пряжением 110 кВ и выше и не менее 16 см для ЛЭП напряжением 35
кВ и ниже.

Диаметр  приставок (пасынков, свай) опор ЛЭП напряжением 35 кВ

и  выше  должен  быть  не  менее 18 см.  Для  вспомогательных  элементов
опор диаметр бревен в верхнем отрубе должен быть не менее 14 см.

6.33. Сопряжение элементов опор ЛЭП следует, как правило, выпол-

нять без врубок.

6.34. Диаметр болтов должен быть не менее 16 мм и не более 27 мм.

Конструктивные требования по обеспечению надежности деревян-

ных конструкций

6.35. Конструктивные меры и защитная обработка древесины долж-

ны  обеспечивать  сохранность  деревянных  конструкций  при  транспор-
тировании,  хранении  и  монтаже,  а  также  долговечность  их  в  процессе
эксплуатации.

6.36. Конструктивные меры должны предусматривать:
а) предохранение древесины конструкций от непосредственного ув-

лажнения  атмосферными  осадками,  грунтовыми  и  талыми  водами  (за
исключением  опор  воздушных  линий  электропередачи),  производст-
венными водами и др.;

б)  предохранение  древесины  конструкций  от  промерзания,  капил-

лярного и конденсационного увлажнения;

в) систематическую просушку древесины конструкций путем созда-

ния  осушающего  температурно-влажностного  режима  (естественная  и
принудительная  вентиляция  помещения,  устройство  в  конструкциях  и
частях зданий осушающих продухов, аэраторов).

6.37.  Деревянные  конструкции  должны  быть  открытыми,  хорошо

проветриваемыми, по возможности доступными во всех частях для ос-
мотра, профилактического ремонта, возобновления защитной обработки
древесины и др.

6.38. В отапливаемых зданиях несущие конструкции следует распо-

лагать без пересечения их с ограждающими конструкциями.

6.39. Не допускается глухая заделка частей деревянных конструкций

в каменные стены.

6.40.  Несущие  клееные  деревянные  конструкции,  эксплуатируемые

на  открытом  воздухе,  должны  иметь  сплошное  сечение;  верхние  гори-
зонтальные и наклонные грани этих конструкций следует защищать ан-
тисептированными досками, козырьками из оцинкованного кровельного
железа, алюминия, стеклопластика или другого атмосферостойкого ма-
териала.

6.41.  Опирание  несущих  деревянных  конструкций  на  фундаменты,

каменные стены, стальные и железобетонные колонны и другие элемен-
ты конструкций из более теплопроводных материалов (при непосредст-
венном  их  контакте)  следует  осуществлять  через  гидроизоляционные
прокладки.

Деревянные  подкладки  (подушки),  на  которые  устанавливаются

опорные  части  несущих  конструкций,  следует  изготовлять  из  антисеп-
тированной древесины преимущественно лиственных пород.

6.42. Металлические накладки в соединениях конструкций, эксплуа-

тируемых в условиях, где возможно выпадение конденсата, должны от-
деляться от древесины гидроизоляционным слоем.

6.43.  Покрытия  с  деревянными  несущими  и  ограждающими  конст-

рукциями следует проектировать, как правило, с наружным отводом во-
ды.

6.44.  В  ограждающих  конструкциях  отапливаемых  зданий  и  соору-

жений должно быть исключено влагонакапливание в процессе эксплуа-
тации. В панелях стен и плитах покрытий следует предусматривать вен-

тиляционные продухи, сообщающиеся с наружным воздухом, а в случа-
ях,  предусмотренных  теплотехническим  расчетом,  использовать  паро-
изоляционный слой.

Рулонные  и  пленочные  материалы,  используемые  в  качестве  паро-

изоляции в плитах и панелях стен, у которых обшивки соединены гвоз-
дями или шурупами с деревянными или с клееным каркасом из фанеры
или  древесины,  должны  укладываться  сплошным  непрерывным  слоем
между каркасом и обшивкой.

В  ограждающих  конструкциях  с  соединением  обшивок  с  каркасом

на  клею  следует  применять  окрасочную  или  обмазочную  пароизоля-
цию. Швы между панелями и плитами должны быть утеплены и уплот-
нены герметизирующими материалами.

Приложение 1

Дополнительные требования к древесине

К  древесине  для  деревянных  конструкций  кроме  требований  ГОСТ

8486-66* на пиломатериалы хвойных пород и ГОСТ 9463-72* на круг-
лые  лесоматериалы  должны  предъявляться  дополнительные  требова-
ния:

а) ширина годичных слоев в древесине должна быть не более 5 мм, а

содержание в них поздней древесины – не менее 20%;

б) в заготовках из пиломатериалов 1-го и 2-го сорта для крайней рас-

тянутой зоны (на 0,15 высоты сечения) клееных изгибаемых элементов
и в досках 1–3-го сорта толщиной 60 мм и менее, работающих на ребро
при изгибе или на растяжение, не допускается сердцевина.

Приложение 2

Нормативные и временные сопротивления древесины сосны и ели

Нормативные  сопротивления  R

н

  и

R

ч

н

  (с  обеспеченностью 0,95) и

средние значения временных сопротивлений R

вр

 и

R

ч

вр

 соответственно

сортной  древесины  пиломатериалов  и  чистой  древесины,  приведенные
к  влажности 12 %, даны  для  основных  видов  напряженного  состояния
ниже, в таблице.



Вид

напряженного

состояния

R

R

н

вр  , МПа (кгс/см

2

), древесины сорта

R

R

ч

н

ч

вр

,

МП а

кгс /с м

2

,

чистой

 1

2

3

древесины

1. Изгиб:







а) при нагружении
кромки

26
36

260
230









24
33

240
330









16

22

160

220









_

б) при нагружении
пласти

30
42

300
420









27

37,5

270
375









20
28

200
280









57
80

570
800









2. Сжатие вдоль воло-
кон

25
33

250
330









23

31

230
310









15
20

150

200









33
44

330
440









3. Растяжение вдоль
волокон

20
34

200
340









15

25

150

250









_

60

100

600

1000









4. Скалывание вдоль
волокон

3,6

6

36
60









3,2

5

32
50









3,2

5

32
50









4,5

7

45
70









П р и м е ч а н и я :  1. Размеры  поперечных  сечений  испытываемых  образцов

пиломатериалов принимаются в соответствии с их толщиной по сортименту.

2. Временные сопротивления следует определять: для пиломатериалов и за-

готовок из них цельных и стыкованных на зубчатое соединение – по испытани-
ям  согласно  ГОСТ 15613.4-78; ГОСТ 21554.2-76; ГОСТ 21554.4-78; ГОСТ
21554.5-78*; ГОСТ 21554.6-78*; для чистой древесины – по испытаниям малых
