ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 19

где R

a

 = 285 МПа расчетное сопротивление арматурной стали А-II; 0,8 - коэффициент

уменьшения расчетного сопротивления тяжей; γ

с

 = 0,9 - коэффициент условий работы.

Расчет и конструирование узлов

Маркировка узлов дана на рис.

34

.

Опорный узел А (рис.

37

).

Конструируем узел в виде лобового упора раскоса во вкладыш. Вкладыш крепится к

нижнему  поясу  фермы  с  помощью  упора  из  уголков,  стальных  тяжей  и  деревянных
боковых накладок, присоединяемых нагелями к нижнему поясу фермы.

Проверяем  вкладыш  на  смятие  усилием  сжатия  опорного  раскоса  Д

1

 = 96,8 кН.

Площадь смятия определяем за вычетом небольшого свеса сечения раскоса, равного 16
мм, который получился при компоновке узла,

F

см

 = 150

150 - 1501,6 = 2,0110

4

 мм

2

.

Угол наклона раскоса к оси нижнего пояса определяем по рис

36

:

tg α = (0,75 + 2,25

2,648/8,9)/2,648 = 1,42/2,648 = 0,536; α = 28°12'.

Напряжение смятия

σ

см

 = Д

1

/F

см

 = 96,8

10

3

/2,01

10

4

 = 4,8 < R

смα

/γ

n

 = 7,6/0,95 = 8 МПа,

где R

смα

 - расчетное сопротивление древесины 3-го сорта смятию под углом α = 28°12' к

направлению волокон, определяемое по формуле (2)

СНиП II-25-80

.

Боковые накладки принимаем сечением 70

 150 мм. Крепление их к нижнему поясу

осуществляем на 10 нагелях диаметром 16 мм, 5 из которых являются болтовыми.

Проверяем боковые накладки на сжатие

U

1

/F

нт

 = 81,8

10

3

/[2(70

150 - 21670)] = 5,13 < R

с

 = 13,7 МПа.

Определяем требуемое сечение растянутых четырех тяжей из арматурной стали А-II.

F

нт

 = U

1

γ

n

/(R

a

γ

с

m

a

m) = 84,8

10

3

0,95/(2850,90,80,85) = 457 мм

2

,

где m = 0,85 - коэффициент, учитывающий неравномерную работу тяжей (

СНиП II-25-

80

, п. 3.4).

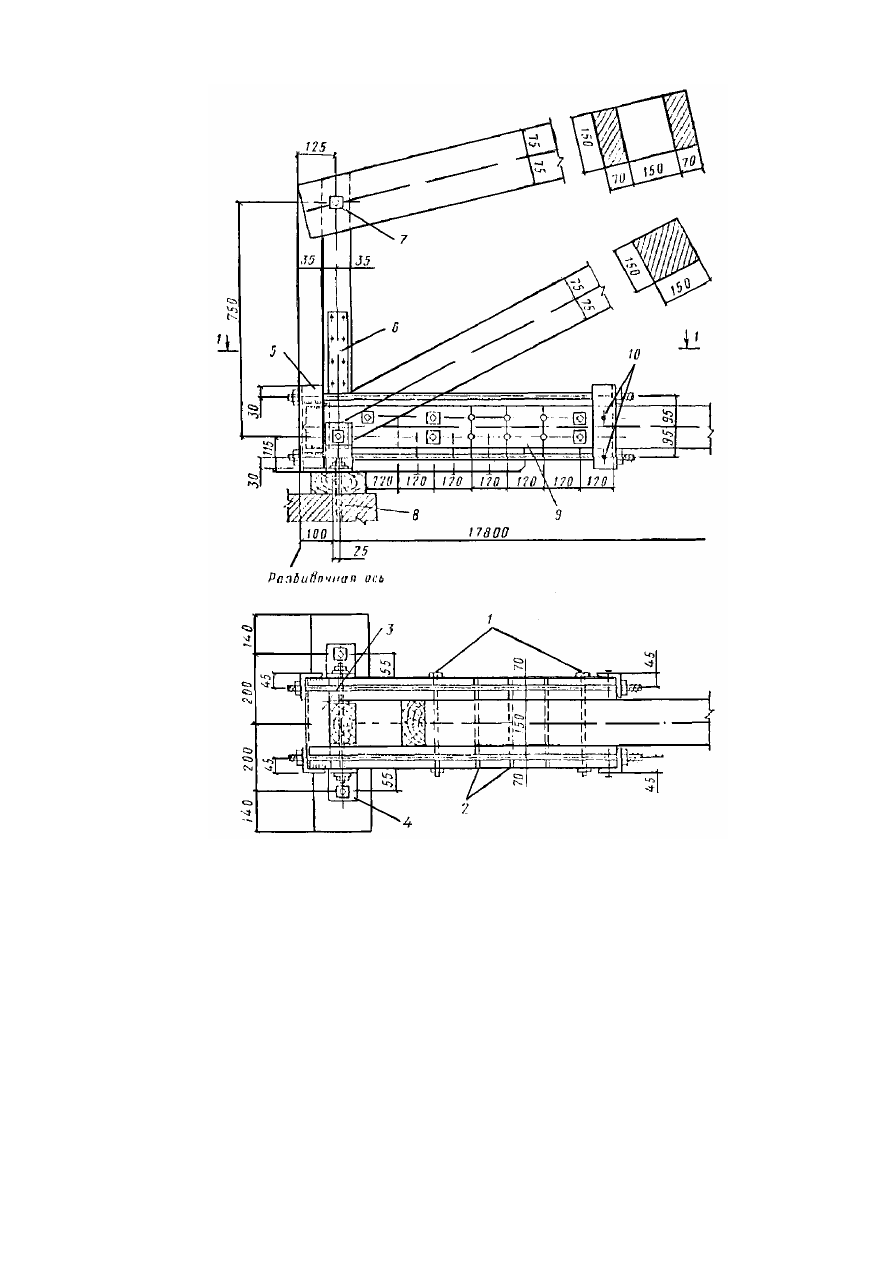

Рис. 37. Конструкции опорного узла «А» брусчатой фермы

1 - болты диаметром 16 мм; 2 - нагели диаметром 16 мм; 3, 4, 5 - уголки 15

 75  6; 6 - полоса 465  50 

3 мм; 7, 8 - болты диаметром 16 мм; 9 - деревянная накладка 1020

 150  70 мм; 10 - гвозди с нарезкой

K5

 70

Принимаем тяжи диаметром 16 мм с площадью F

нт

 = 4

140,8 = 563,2 > 457 мм

2

.

Проверяем  прочность  при  изгибе  горизонтальных  уголков.  Погонная  нагрузка,

приходящаяся на два уголка, находится

q = U

1

/b = 84800/150 = 505 Н/мм,

изгибающий момент в середине пролета

M = 565

150110/2 - 56575

2

/2 = 4,66

10

6

 - 1,59

10

6

 = 3,07

10

6

 Н

мм;

требуемый момент сопротивления одного уголка

W

уг

 = Mγ

n

/(2R

y

γ

с

) = 3,07

10

6

0,95/(2245,00,95) = 6,2710

3

 мм

2

,

где  R

y

 = 245 МПа - расчетное  сопротивление  по  пределу  текучести  стали  ВСт3пс

толщиной 4 - 10 мм.

Принимаем уголки 75

 75  6 мм по ГОСТ 8509-72 с изм., для которых

I

x

 = 46,6

10

4

 мм

4

; Z

0

 = 20,6 мм; W

x

 = I

x

/(b

уг

 - Z

0

) = 46,6

10

4

/(75 - 20,6) = 8,57

10

3

 > W

уг

 =

6,27

10

3

 мм

3

.

Сечение вертикальных уголков принимаем также 75

 75  6 мм.

К нижнему концу опорной стойки на гвоздях с нарезкой диаметром 5 мм крепятся

двусторонние  полосы  толщиной 3 мм,  шириной 50 мм  из  стали  ВСт3пс.  Наибольшая
несущая способность одного гвоздя на изгиб составляет (

СНиП II-25-80

, табл. 17, п. 3):

T = 4d

2

 = 4

0,5

2

 = 1 кН;

требуемое количество гвоздей

n = V

1

/T = 8,25/1 = 8,25 шт.,

т.е.  по  одну  сторону  стойки  достаточно 5 гвоздей.  Конструктивно  из  условия
сокращения типоразмеров полос, используемых в остальных узлах фермы, принимаем
полосы длиной 540 мм на 16 гвоздях.

Крепление  конца  стойки  к  верхнему  поясу  фермы  производится  посредством

стяжного  болта  диаметром 16 мм,  плотно  обжимающего  узел.  В  этом  узле  болт
работает как двусрезный нагель. Угол наклона усилия на болт к продольным волокнам
верхнего пояса составляет α = 90° - 14° = 76°, где 14° - угол наклона верхнего пояса.
Коэффициент  k

α

 = 0,647 определяем  по

СНиП II-25-80

,  табл. 19. Тогда  несущая

способность двусрезного болта

T = 2

2,5d

2

α

k

 = 2

2,51,6

2

647

,

0

 = 10,3 > V

1

 = 8,25 кН.

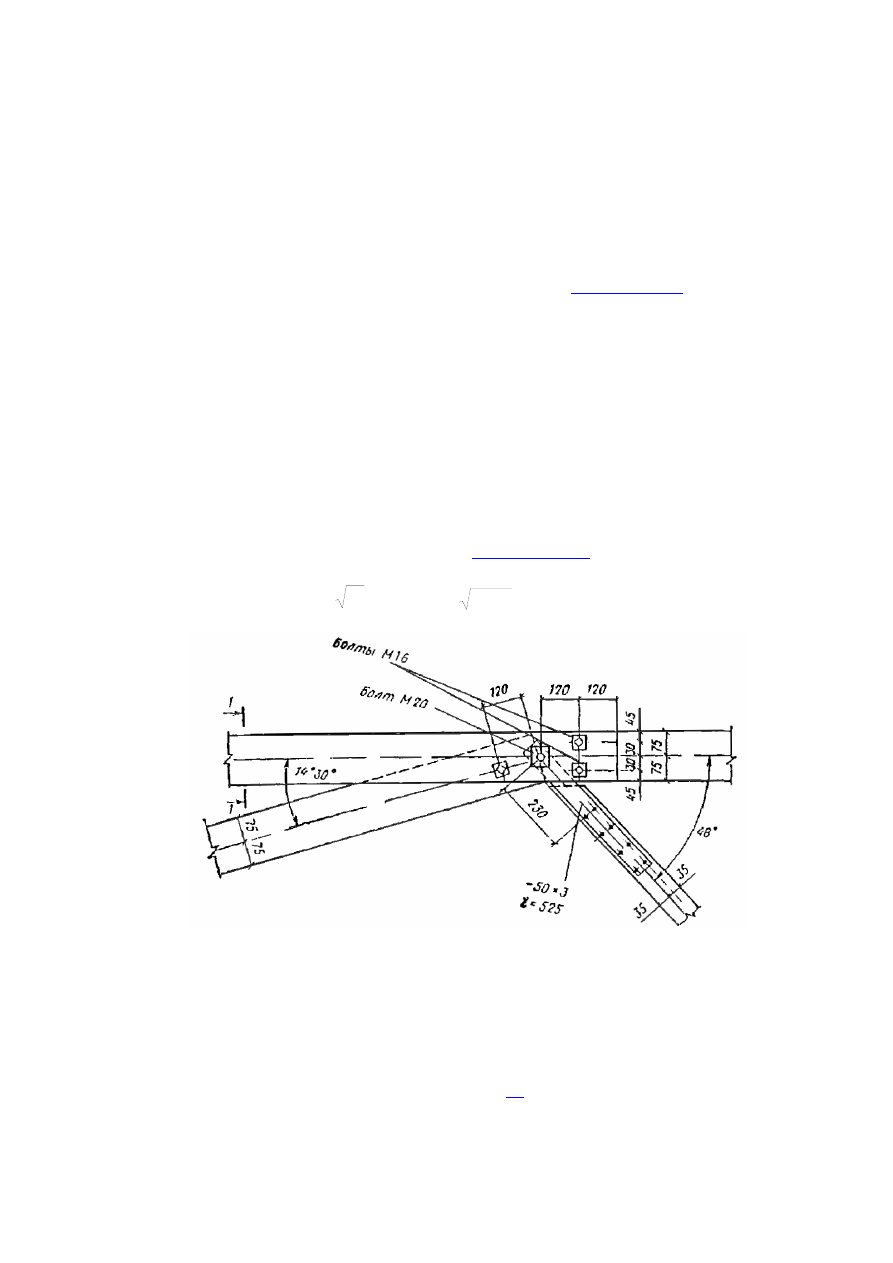

Рис. 38. Узел «Б» брусчатой фермы



Определяем  ширину  опорной  подушки  из  условия  смятия  ее  поперек  волокон

опорной реакцией фермы R

А

 = 54,97 кН

b

оп

 = R

А

γ

n

/(bR

см90

) = 54,97

10

3

0,95/(1503) = 116 мм.

Принимаем подушку шириной 15 см.

Узел Б

 (рис.

38

)

В  узле  сходятся  два  элемента  верхнего  пояса,  опорный  и  растянутый  раскосы.

Конструируем  узел  простым  лобовым  упором  опорного  раскоса  и  верхнего  пояса.  В
точке  пересечения  осей  устанавливаем  центровой  болт.  Этим  болтом  стягиваются

также  стальные  полосы  узла  растянутого  раскоса  и  брусья  опорной  напели  верхнего
пояса.  В  узле  опорный  раскос  соединен  с  двухветвевым  элементом  опорной  напели
стяжным  болтом  диаметром 16 мм.  Концы  ветвей  опорной  панели  соединяются  с
верхним поясом двумя болтами диаметром 16 мм.

Принимаем центровой болт диаметром 20 мм. Угол наклона растянутого раскоса к

продольным волокнам древесины верхнего пояса равен:

α

2

 = φ

1

 + φ

3

 = 14° + 34°16' = 48°16',

где φ

3

 = arctg (1,42/2,084) = 34°16';

k

α

 = 0,72;

α

k  = 0,848.

Несущая способность одного условного среза болта диаметром 20 мм:
по смятию древесины

T

1

 = 0,5cdk

α

 = 0,5

152,00,72 = 10,8 кН;

по изгибу болта

T

2

 = 2,5d

2

α

k  = 2,52

2

0,818 = 8,48 кН.

Расчетное усилие на один срез болта

D

2

/2 = 13,92/2 = 6,96 кН < T

2

 = 8,48 кН.

Стальные полосы крепятся к растянутому раскосу гвоздями диаметром 5 мм, длиной

70 мм. Несущая способность одного гвоздя на изгиб. Требуемое количество гвоздей

n

гв

 = Д

2

/T = 13,9/1 = 13,9 шт.

Принимаем 16 гвоздей, по 4 гвоздя в 2 ряда с двух сторон раскоса.
Проверяем  прочность  полосы 50

 3 мм,  ослабленной  отверстием  под  центровой

болт, на растяжение:

F

нт

 = (50 - 1

21)3 = 87 мм

2

;

Д

2

/(2F

нт

) = 13,92

10

3

/(2

87) = 80 < R

y

γ

с

/γ

n

 = 245

0,9/0,95 = 232 МПа.

Прогиб фермы

Максимальный прогиб по нижнему поясу фермы от расчетной нагрузки A

в

 = 82 мм.

Отношение  нормативных  нагрузок  на 1 мм

2

  покрытия  с  учетом  собственного  веса

фермы к расчетным составляет (1,293 + 0,128)/(1,913 + 0,141) = 0,692, соответственно
максимальный  прогиб  фермы  от  нормативных  нагрузок  Δ

н

в

 = 82

0,692 = 57 мм,  что

составляет l/314 < l/300.

Общий вид запроектированной брусчатой фермы показан на рис.

39

.

П р и м е р  2. Запроектировать  металлодеревянную  треугольную  четырехнапельную

ферму  пролетом 18 м,  шагом 3 м  для утепленного  покрытия  деревообрабатывающего
цеха (рис.

40

).

Верхний  пояс  составного  сечения  из  сосновых  брусьев 2-го  и 3-го  сорта  на

пластинчатых  нагелях.  Нижний  пояс  из  арматурной  стали  класса  А-III.  По  ферме
укладываются  утепленные  плиты  покрытия  шириной 150 см,  кровля  из  волнистых
асбестоцементных листов. Район строительства г. Архангельск. Условия эксплуатации
А-3 по табл. 1

СНиП II-25-80

.
