ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 17

m -

общее число присоединений элемента.

В стыке сжатых поясов лобовым упором и растянутых поясов без накладок m = 1; в

растянутых  поясах  с  накладками  m = 2; в  элементе  решетки  при  одноступенчатой
передаче  усилия  в  соединениях  по  его  концам  m = 2, соответственно  при
двухступенчатой передаче m = 4.

6.30.

 Расчет верхнего пояса на прочность и устойчивость как в плоскости, так и из

плоскости ферм, производится согласно

СНиП II-25-80

 и разд.

4

 настоящего Пособия.

6.31.

 При внеузловой нагрузке в фермах с прямолинейным или ломаным разрезным

верхним  поясом  передачу  сжимающих  усилий  в  нем  рекомендуется  осуществлять  с
эксцентриситетом,  создающим  обратный  (разгружающий)  изгибающий  момент,
величина  которого  не  должна  превышать 25 % балочного  момента  для  треугольных
ферм без решетки и 40 % - для остальных.

6.32.

 Внецентренное прикрепление элементов решетки допускается в сегментных и

многоугольных фермах со слабо работающей решеткой.

При внецентренном креплении решетки к растянутому нижнему поясу фермы надо

учитывать возникающие в нем изгибающие моменты и рассчитывать на внецентренное
растяжение по

СНиП II-25-80

, п. 4.16.

При  отсутствии  стыка  в  поясе  вблизи  узла  значение  момента  следует  принимать

распределенным  поровну  между  двумя  смежными  панелями;  при  наличии  стыка  у
рассматриваемого  узла  момент  должен  быть  полностью  воспринят  панелью  пояса,  не
имеющей стыка.

Влияние  узлового  момента  на  соседние  узлы  не  учитываются.  Расчетный

изгибающий  момент  M

вн

,  в  поясе  от  внецентренного  прикрепления  решетки  в  узле

определяют по формуле

M

вн

 = ΔNe,

где ΔN  -  разность  расчетных  усилий  в  смежных  панелях  пояса,  определяется  для

случаев полного и одностороннего расположения временной нагрузки;

e

- расстояние от точки пересечения осей элементов решетки до оси пояса.

6.33.

  Расчет  разрезных  верхних  сжато-изгибаемых  поясов  ферм  при  внеузловой

нагрузке должен производиться согласно

СНиП II-25-80

, пп. 4.17 и 4.18, а при узловой

нагрузке в случае разрезного пояса из прямолинейных элементов, как для центрально-
сжатых элементов - пп. 4.2 – 4.6 с учетом п. 6.21 для обоих случаев.

6.34.

  В  сегментных  фермах  неразрезный  верхний  пояс  рассматривается  как

многопролетная неразрезная балка криволинейного очертания.

Изгибающие моменты в пролетах  M

пр

 и на опорах M

оп

 панелей неразрезного пояса

сегментных ферм определяются для крайних (опорных) панелей по формулам:

при равномерно распределенной нагрузке интенсивностью q

M

пр

 = ql

2

n

/14 - 0,64Nf;

M

оп

 = -ql

2

n

/10 + 0,72Nf;

при одном сосредоточенном грузе P посередине панели

M

пр

 = Pl

n

/6 - 0,56Nf;

M

оп

 = -Pl

n

/6 + 0,88Nf.

Для средних панелей фермы изгибающие моменты определяются по формулам:
при равномерно распределенной нагрузке

M

пр

 = ql

2

n

/24 - Nf/3;

M

оп

 = -ql

2

n

/12 + 2Nf/3;

при одном сосредоточенном грузе по середине панели

M

пр

 = Pl

n

/8 - Nf/4;

M

оп

 = -Pl

n

/8 + 3Nf/4,

здесь l

n

 -

горизонтальная проекция панели между центрами узлов;

N -

расчетное продольное усилие в панели;

f = l

2

n

/(8r) - стрела подъема панели, зависящая от длины хорды между центрами узлов

l

n

 и радиуса верх него пояса фермы r, определяемого из выражения.

r = (l

2

 + 4h

2

)/(8h),

в  котором  h - высота  фермы  в  середине  пролета  между  осями  поясов,  а  l - пролет
фермы.

6.35.

  В  сегментных  фермах  с  разрезным  верхним  поясом  изгибающий  момент  в

панелях определяется по формуле

M = M

0

 - Nf,

где M

0

 - изгибающий момент в свободнолежащей балке пролетом l;

N - продольная сила;
f -

стрела подъема панели.

6.36.

 Расчетную длину сжатых элементов ферм при расчете на устойчивость следует

принимать по

СНиП II-25-80

, пп. 4.21 и 6.23.

П р и м е р  1. Запроектировать  трапецеидальную  брусчатую  ферму  пролетом 18 м,

шагом 3 м для покрытия неотапливаемого складского здания размером в плане 18

 60

м.

Район строительства - г. Калинин.
Кровля из волнистых асбестоцементных листов по прогонам с уклоном i = 25 %.
Элементы фермы соединяются между собой лобовым упором и с помощью стальных

болтов и нагелей, гвоздей и деталей из стального проката.

Назначаем высоту фермы h = 1/6l = 18/6 = 3 м. Угол наклона кровли к горизонту α =

arctg 0,25 = 14°. Высота фермы над опорой

h

о

 = h - (ltg α/2) = 3 - 18

0,25/2 = 0,75 м.

Прогоны  располагаем  с  шагом 1,075 м.  Решетку  фермы  выбираем  исходя  из

минимального  количества  узлов  и  стыков  в  поясах  с  целью  рационального
использования пиломатериалов длиной 6,5 м.

Принимаем 8-панельную  схему  фермы  с  внеузловым  приложением  нагрузки  (рис.

34

).

Нагрузка  на 1 м

2

  проекции  кровли  от  собственного  веса  прогонов  и  волнистых

асбестоцементных листов: нормативная - 0,294 кН/м

2

; расчетная - 0,323 кН/м

2

.

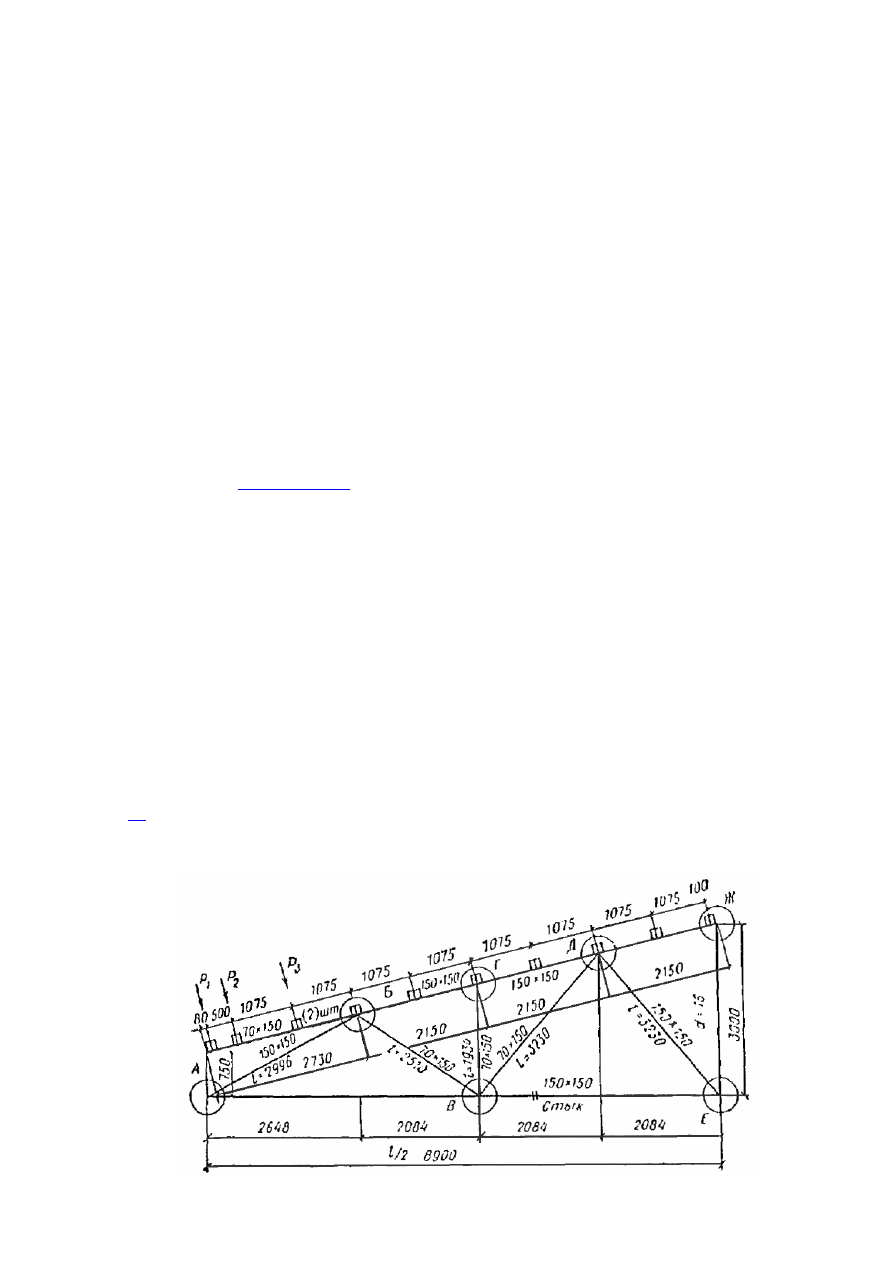

Рис. 34. Геометрическая схема фермы



Вес  снегового  покрова  для  г.  Калинина (III район)  P

0

 = 1 кН/м

2

  горизонтальной

проекции; коэффициент, учитывающий форму покрытия в соответствии со СНиП II-6-
71,  п. 5.5, табл. 5. c = 1, тогда  нормативная  равномерно  распределенная  снеговая
нагрузка

P

н

сн

 = P

0

c = 1

1 = 1 кН/м

2

.

Собственный  вес  фермы  в  зависимости  от  нормативного  веса  кровли  и  снега

определяем по формуле прил.

2



g

н

св

 = (g

н

п

 + P

н

сн

)[1000/(K

св

l) - 1] = (0,294 + 1)[1000/(5

18) - 1] = 1,294/10,1 = 0,128 кН/м

2

;

расчетная нагрузка от фермы

g

св

 = 0,128

1,1 = 0,141 кН/м

2

.

Отношение нормативного собственного веса, покрытия к весу снегового покрова

(g

н

п

 + g

н

св

)/P

0

 = (0,194 + 0,128)/1 = 0,422

по  СНиП II-6-74, п. 5.7 коэффициент  перегрузки  n = 1,59, тогда  расчетная  снеговая
нагрузка на 1 м

2

 горизонтальной проекции покрытия равна

P

сн

 = P

0

Cn = 1

11,59 = 1,59 кН/м

2

.

Расчетная нагрузка на 1 м фермы:
постоянная

q

п

 = (g

п

 + g

св

)b = (0,323 + 0,141)3 = 1,392 кН/м;

временная

q

сн

 = P

сн

b = 1,59

3 = 4,77 кН/м;

суммарная

q = q

п

 + q

сн

 = 1,392 + 4,77 = 6,162 кН/м.

В соответствии с принятой схемой фермы сосредоточенная нагрузка, приходящаяся

на одни узел верхнего пояса (узлы Ж, Д, Г), равна

G = 1,392

2,084 = 2,901 кН - постоянная;

P = 4,77

2,084 = 9,941 кН - временная.

Схема  единичных  нагрузок  на  ферму  при  загружении  половины  пролета  и

диаграмма усилий показаны на рис.

35

.

Вследствие  отличия  размеров  опорной  и  промежуточных  панелей  верхнего  пояса

фермы  сосредоточенная  нагрузка,  приходящаяся  на  узел  Б,  составляет (2,084/2 +
2,648/2)/2,084 = 1,14 от единичной нагрузки, а сосредоточенная нагрузка, приходящаяся
на стойку опорного узла фермы, составляет 2,648/2/2,084 = 0,64 от единичной нагрузки.

Опорные реакции равны

R

В

 = [0,5

17,8/2 + 1(2,648 + 22,084) + (2,648 + 2,084) + 1,142,648]/17,8 = 1,07;

R

А

 = 0,5 + 1 + 1 + 1,14 +0,64 - 1,07 = 3,21.

Расчетные усилия в элементах фермы приведены в табл.

23

.

При  расчете  и  конструировании  элементов  фермы  и  узловых  соединений

предусматривались  максимальная  унификация  сечений  деревянных  элементов  и
стальных изделий, использование древесины 2-го и 3-го сортов и центрирование всех
узлов фермы по геометрическим осям.

Соединение  опорного  раскоса  с  нижним  поясом  решено  лобовым  упором  во

вкладыш, прикрепленный при помощи тяжей и деревянных накладок к нижнему поясу.
Коньковый  узел  фермы  решен  лобовым  упором  брусьев  верхнего  пояса  и  парных
накладок, скрепленных стяжными болтами.

Т а б л и ц а  23

Усилия от единичной

нагрузки, кН

Усилия от временной

нагрузки, кН

Элемент

фермы

Номера

стержней

Обозначения

усилий в

стержня x

Длина

стержней

в осях,

см

слева справа полной

Усилия от

постоянной

нагрузки,

кН

слева  справа полной

Расчетные

усилия,

кН

3-10

O

1

215

-5,15 -2,59  -7,74

-22,6

-51,2  -25,7  -76,9

-99,5

4-11

O

2

215

-5,15 -2,59  -7,74

-22,6

-51,2  -25,7  -76,9

-99,5

Верхний
пояс

5-13

O

3

215

-3,22 -3,22  -6,48

-18,7

-32

-32,4  -64,4

-83,1

7-9

U

1

473

+4,77 +1,83

+6,6

+ 19,2

+47,4  +18,2  +65,6

84,8

Нижний
пояс

7-12

U

2

417

+4,27 +2,88 +7,15

+ 20,8

+42,5  +28,6  +71,1

91,9

8-9

D

1

300

-5,43 -2,11  -7,54

-21,9

-53,9

-21

-74,9

-96,8

9-10

D

2



251

+0,262 +0,822 +1,084

+3,14

+2,61  +8,17  +10,78

13,92

11-12

D

3



323

+1,1  -0,58  +0,52

+1,51

+10,94  -5,77  +5,17

12,45

Раскосы

12-13

D

4



323

-1,79

+0,4  -1,39

-4,03

-17,79  +3,98  -13,82

-21,82

1-8

V

1



75

-0,643

0

-0,643

-1,86

-6,39

0

-6,39

-8,25

10-11

V

2



193

-1,004

0

-1,004

-2,91

-9,98

0

-9,98

-12,89

Стойки

13-14

V

3



300

+1,084 +1,084 +2,168

+6,29

+10,78 +10,78  +21,56

27,85



R

А



-

3,21  1,07

4,28

12,42

31,91  10,64  42,55

54,97

Опорные
реакции



R

В



-

1,07  3,21

4,28

12,42

10,64  31,91  42,55

54,97

Сопряжение  опорного  раскоса  с  верхним  поясом  осуществляется  также  лобовым

упором.  Стыки  растянутого  нижнего  пояса  решены  на  сквозных  стальных  нагелях  и
деревянных  накладках.  Узлы  крепления  раскосов  и  стоек  к  поясам  фермы  решены  в
виде двусторонних накладок из полосовой стали, прикрепляемых к поясам посредством
центрового болта, а к элементам решетки фермы гвоздями винтовыми или обычными.



Рис. 35. Расчетная схема нагружения фермы и диаграмма усилий в ее элементах
