ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 16

Нормальные  и  касательные  напряжения,  в  фанерной  стенке  на  уровне  внутренней

кромки растянутого пояса

σ

ст

 = M

0,5h

ст

/I

пр

 = 80,5

10

6

350/8310

8

 = 3,4 МПа;

τ

ст

 = QS

пр

/(I

пр

Σδ

ф

) = 53,3

10

3

8,910

6

/(83

10

8

212) = 2,4 МПа.

Главные растягивающие напряжения по

СНиП II-25-80

 формула (45)

0,5σ

ст

 +

2
ст

ст

τ

)

σ

5

,

0

(

2



 = 0,5

3,3 +

2

2

4

,

2

3

,

3

25

,

0





 = 4,56 < (R

рфα

/γ

n

)m

ф

 = (5,7/0,95)0,8

= 4,8 МПа при угле

α = 0,5arctg (2τ

ст

/σ

ст

) = 0,5arctg (2

2,4/3,3) = 27,5°

по графику на рис. 17 (

СНиП II-25-80

, прил. 5).

Для  проверки  устойчивости  фанерной  стенки  в  опорной  панели  балки  вычисляем

необходимые  геометрические  характеристики:  длина  опорной  панели  a = 1,3 м
(расстояние между ребрами в свету); расстояние расчетного сечения от оси опоры x

2

 =

0,7 м; высота фанерной стенки в расчетном сечении

h

ст

 = (0,9 + 0,7

0,0667) - 20,144 ≈ 0,66 м

h

ст

/δ

ф

 = 660/12 = 55 > 50; γ = a/h

ст

 = 1,3/0,66 ≈ 2.

По графикам на рис. 18и 19 прил. 5 для фанеры ФСФ и γ = 2 находим K

и

 = 15 и K

τ

 =

2,5.

Момент  инерции  и  статический  момент  для  расчетного  сечения  x

2

,  приведенные  к

фанере

I

пр

 = 74

10

8

 мм

4

; S

пр

 = 8,4

10

6

 мм

3

.

Изгибающий момент и поперечная сила в этом сечении

M = qx

2

(l - x

2

)/2 = 7

0,7(18 - 0,7)/2 = 42,4 кНм;

Q = q (l/2 - x) = 7(18/2 - 0,7) = 58,1 кН.

Нормальные  и  касательные  напряжения  в  фанерной  стенке  на  уровне  внутренней

кромки поясов

σ

ст

 = M0,5h

ст

/I

пр

 = 42,4

10

6

0,5660/7410

8

 = 1,9 МПа;

τ

ст

 = QS

пр

/(I

пр

Σδ

ф

) = 58

10

3

8,410

6

/(74

10

8

210

12

) = 2,75 МПа.

По

СНиП II-25-80

  формула (48) проверяем  выполнение  условия  устойчивости

фанерной стенки:

а) в опорной панели

σ

ст

/[K

и

(100δ/h

ст

)

2

] + τ

ст

/[K

τ

(100δ/

расч

)

2

] = 1,9/[15(100/55)

2

 + 2,75/[2,5(100/55)

2

] = 0,38 < 1,

где h

ст

/δ = 55;

б) в расчетном сечении с максимальными напряжениями изгиба (x = 6,9 м) при h

ст

/δ

= 1,21/0,012 = 101 > 50;

γ = a/h

ст

 = 1,3/1,22 = 1,07, K

и

 = 20 и K

τ

 = 3,5.

Напряжения изгиба в фанерной стенке на уровне внутренней кромки поясов

σ

ст

 = M

x

0,5h

ст

/I

пр

 = 268,1

10

6

536/18110

8

 = 7,9 МПа,

где I

пр

 = 181

10

8

 мм

4

;

τ

ст

 = Q

x

S

пр

/(I

пр

Σδ

ф

) = 14,7

10

3

12,810

6

/(181

10

8

212) = 0,43 МПа,

где Q = q(l/2 - x) = 7(18/2 - 6,9) = 14,7 кН,

S = 12,8

10

6

 мм

3

.

Используя

СНиП II-25-80

, формула (48), получим

7,9[20(100/101)

2

] + 0,43[3,5(100/101)

2

] = 0,53 < 1.

Производим  проверку  фанерных  стенок  в  опорном  сечении  на  срез  в  уровне

нейтральной оси и на скалывание по вертикальным швам между поясами и стенкой в
соответствии со

СНиП II-25-80

, пп. 4.27 и 4.29.

Момент  инерции  и  статический  момент  для  опорного  сечения,  приведенные  к

фанере, определяем как и ранее

I

пр

 = 65,5

10

8

 мм

4

; S

пр

 = 9,1

10

6

 мм

3

;

τ

ср

 = Q

max

S

пр

/(I

пр

Σδ

ф

) = 7,9

10

3

9,110

6

/(65,5

10

8

212) = 3,65 < R

фср

/γ

n

 = 6/0,95 = 6,3 МПа;

τ

ск

 = Q

max

S

пр

/(I

пр

nh

и

) = 7,9

10

3

9,110

6

/(65,5

10

8

4144) = 0,15 < R

фск

/γ

n

 = 0,8/0,95 = 0,84

МПа.

Прогиб  клеефанерной  балки  в  середине  пролета  определяем  согласно  п. 4.33 по

формуле (50)

СНиП II-25-80

. Предварительно определяем:

f = f

0

[1 + c(h/l)

2

]/к,

где f

0

 = 5q

н

l

4

(384El) = 5

5,510

12

(384

24810

12

) = 30 мм.

Здесь EI = E

д

I

д

 + E

ф

I

ф

 = 10

4

17510

8

 + 10

4

0,91,267,510

8

 = 248

10

12

 Н

мм

2

 (

СНиП II-

25-80

, прил. 4, табл. 3); значения коэффициентов к = 0,4 + 0,6β = 0,4 + 0,6

900/1500 =

0,76 и c = (45,3 - 6,9β)γ = (45,3 - 6,9

900/1500)2144132[212(1500 - 144)] = 48,1;

тогда

f = 30[1 + 48,1(1,5

10

3

/18

10

3

)

2

]/0,76 = 53 мм и f/l = 53/18

10

3

 = 1/340 < 1/300 (

СНиП II-

25-80

, табл. 16).

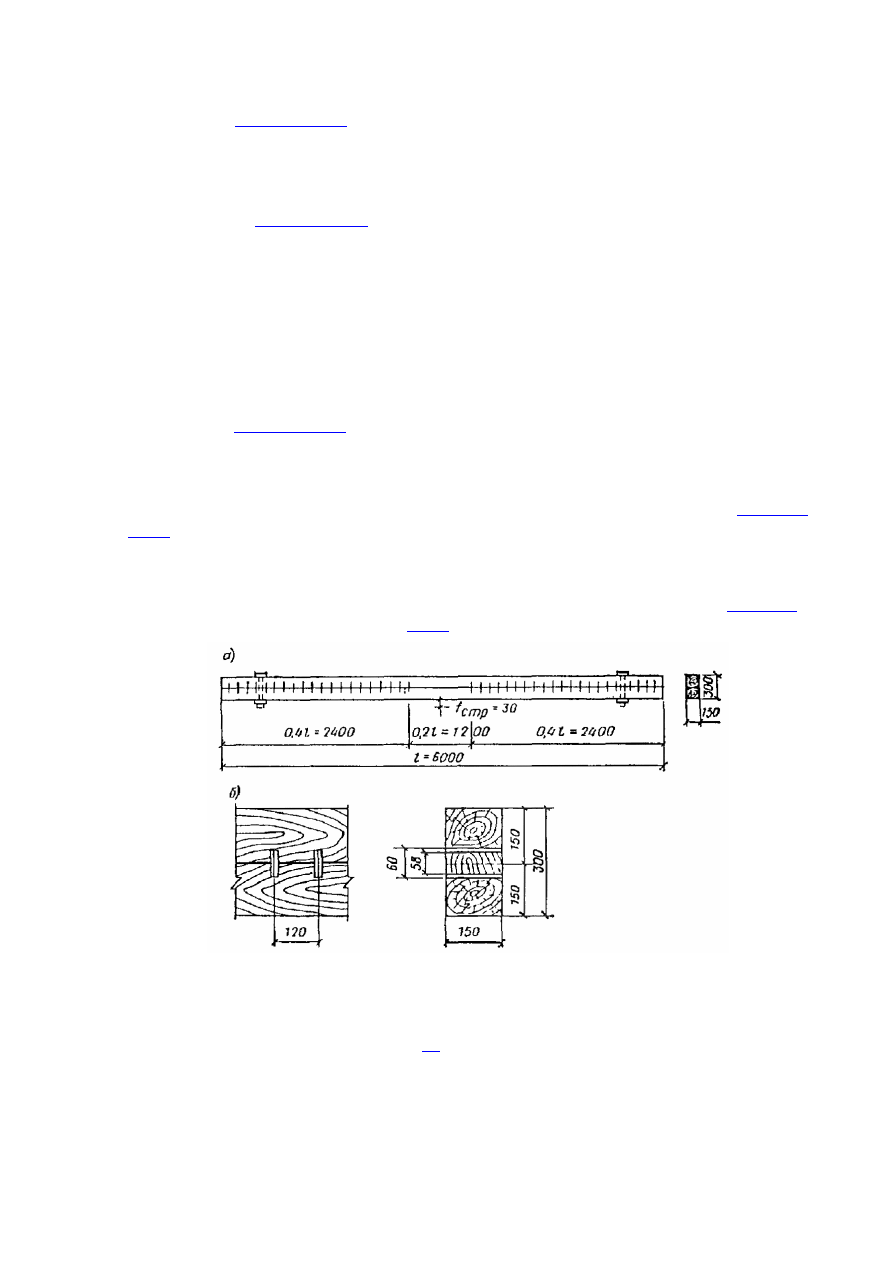

Рис. 33. Составная брусчатая балка на пластинчатых нагелях



П р и м е р  4. Запроектировать балку пролетом 5,8 м, шагом 3 м составного сечения

из  брусьев  на  березовых  пластинчатых  нагелях  односкатного  покрытия
сельскохозяйственного  здания  (рис.

33

).  Покрытие  холодное,  кровля  рубероидная  с

уклоном i = 0,1. Район строительства - III (по снеговой нагрузке).

Согласно  СНиП II-6-74 нормативная  снеговая  нагрузка  на  горизонтальную

проекцию покрытия III района при угле наклона ската кровли α ≤ 25 ° и c = 1 равна P

с

 =

1 кН/м

2

.

Принимая коэффициент собственного веса балки K

св

 = 12, определяем нормативную

нагрузку от балки на горизонтальную проекцию по формуле

(g

1

 + P

с

)/[1000/(K

св

l) - 1] = (0,3 + 1)/[1000/(12

5,8) - 1] = 0,1 кНм

2

.

Нагрузка от кровли:

рубероидная кровля 0,06 кН/м

2

; диагональный сплошной настил из досок толщиной 3

см (0,03

 1,0  1,0)6 = 0,18 кН/м

2

;  прогоны  кровли 8

 12 см (0,080,121,0)6 = 0,06

кН/м

2

; итого 0,3 кН/м

2

.

Полные нагрузки на 1 м балки:

нормативная

q

н

 = (g

1

 + g

св

 + P

с

)B = (0,3 + 0,1 + 1)3 = 4,2 кН/м, в том числе постоянная нагрузка

равна 1,2 кН/м; временная 3 кН/м;

расчетная

q = [(g

1

 + g

св

)n

1

 + P

с

n

с

]B = [(0,3 + 0,1)1,1 + 1

1,6]3 = 6,12 кН/м, где n

1

 = 1,1 и n

с

 = 1,6.

коэффициенты перегрузки соответственно для собственного веса покрытия и снеговой
нагрузки, назначаемые по СНиП II-6-74.

Определяем расчетный изгибающий момент

M = ql

2

/8 = 6,12

5,8

2

/8 = 25,73 кН

м;

расчетную поперечную силу

Q = ql/2 = (6,12

5,8/2) = 17,75 кН.

Балку  составляем  из  двух  брусьев  квадратного  сечения  со  сторонами 15 см.

Расчетные  сопротивления  изгибу  и  сжатию  назначаем  для  древесины 2-го  сорта,
согласно

СНиП II-25-80

, пп. 3.1 и 3.2. с введением коэффициента условия работы m

в

 и

коэффициента надежности по назначению γ

n

, согласно СТ СЭВ 384-76. Тогда

R

и

 = R

с

 = 15m

в

/γ

n

 = 15

0,9/0,9 = 15 МПа.

Проверку  балки  на  прочность  производим  по  формуле (17)

СНиП II-25-80

.

Определяем

W

расч

 = W

нт

K

ω

 = 0,9bh

2

/6 = 0,9

150300

2

/6 = 2,03

10

6

 мм

3

, где K

ω

 = 0,9 по

СНиП II-25-

80

, табл. 13.

Тогда M/W

расч

 = 25,73

10

6

/2,03

10

6

 = 12,7 < 15 МПа, т.е. прочность балки обеспечена.

Рассчитываем соединения на пластинчатых нагелях. Ввиду того, что сплачиваемые

брусья  имеют  ширину  b = 150 мм,  пластинки  принимаем  сквозными  со  следующими
геометрическими характеристиками: толщина δ

пл

 = 12 мм, ширина b

пл

 = 150 мм, длина

l

пл

 = 58 мм, глубина гнезда h

вр

 = 30 мм.

Шаг пластинок принимаем из условия

S

пл

 = 3,5h

вр

 + δ = 3,5

30 + 12 = 117 ≈ 120 мм.

Расчетную  несущую  способность  одного  пластинчатого  нагеля  определяем  по

формуле (58),

СНиП II-25-80

 с введением коэффициента m

в



T = 0,75b

пл

m

в

 = 0,75

150,9 = 10,12 кН.

Из-за  симметричности  нагрузки  относительно  середины  пролета  в  шве  на  среднем

участке балки протяженностью 0,2l = 0,2

 600 = 120 см пластинки не ставим.

Требуемое количество пластинок в шве на участках балки длиной 0,4l определяем по

формуле (

45

):

n

пл

 ≥ 1,2MS

бр

/(l

бр

T) = 3

1,225,7310

6

(2

30010,1210

3

) = 15,3 ≈ 16 шт.

Количество пластинок, которое можно разместить на участке балки длиной 0,4l при

шаге 12 см

n

пл

 = 0,4lS

пл

 = 0,4

58012 = 19,3 > 16.

Проверяем жесткость балки по формуле

f = 5q

н

l

4

/(384EIK

ж

) = 5

4,25,8

4

10

12

/(384

10

4

3,37510

8

0,75) = 24,4 мм

или  относительный  прогиб  f/l = 24,4/5800 = 1/238 < 1/200, т.е.  требуемая  жесткость
балки обеспечена.

В опорных узлах на расстоянии 50 см от оси опоры устанавливаются стяжные болты

d = 16 мм.

Балке придаем строительный подъем f

стр

 = 1,5f = 1,5

24,4 = 37 мм.

Фермы

6.26.

 В покрытиях зданий и сооружении следует применять однопролетные фермы.

Рекомендуемые схемы и типы ферм, их основные характеристики приведены в табл.

1

.

Проектирование  ферм следует  выполнять  в  соответствии  с  требованиями

СНиП II-

25-80

, пп. 6.21 – 6.24.

Фермы  изготавливаются  из  клееной  или  цельной  (предпочтительно  из  брусьев)

древесины. Для пролетов до 12 м могут применяться дощатые фермы.

В фермах из клееной древесины верхние пояса выполняются обычно неразрезными.

Поперечное сечение поясов принимается, как правило, прямоугольным.

Стыки  элементов  верхнего  пояса  ферм  из  цельной  древесины  обычно

осуществляются  в  узлах  или  вблизи  узлов  непосредственным  упором.  Стыки
перекрываются деревянными накладками, которые должны обеспечивать необходимую
жесткость сжатых поясов из плоскости.

6.27.

  Осевые  усилия  и  перемещения  в  элементах  ферм  допускается  определять  в

предположении шарниров в узлах. Расчетные значения усилий определяются в поясах
всех  типов  ферм  и  во  всех  элементах  треугольных  ферм  от  действия  постоянной  и
временной  (снеговой)  нагрузки  по  всему  пролету;  в  решетке  всех  типов  ферм,  кроме
треугольных, а также от действия постоянной нагрузки по всему пролету и временной
(снеговой) - на половине пролета.

В  фермах  с  подвесным  эксплуатируемым  потолком  дополнительно  к  весу

оборудования  и  материалов  должна  приниматься  временная  нагрузка 0,75 кН/м

2

  по

всему  пролету.  При  проектировании  ферм  временные  нагрузки  от  оборудования  и
подвесного транспорта рекомендуется передавать только в узлах верхнего пояса.

6.28.

 В фермах с неразрезным верхним поясом при внеузловой нагрузке изгибающие

моменты  определяются  по  деформированной  схеме,  как  в  неразрезной  балке  в
соответствии с рекомендациями настоящего Пособия, пп.

4.14

 -

4.16

 и

СНиП II-25-80

,

п. 3.5.

6.29.

 Перемещение узлов фермы с учетом податливости соединений определяется по

правилам  строительной  механики  с  введением  приведенного  модуля  упругости  e

пр

,

определяемого по формуле

E'

пр

 =





















m

si

i

l

N

F

E

E

1

/

δ

1

бр

 при N

si

 > N;

E'

пр

 =

 

















m

i

Nl

F

E

E

1

δ

1

бр

 при N

si

 ≈ N,

где E' = 300R

с

 по

СНиП II-25-80

, п. 3.5.

F

бр

 - площадь брутто поперечного сечения элемента фермы;

N -

действующее в элементе расчетное осевое усилие;

N

si

 - расчетная несущая способность соединения элементов;

l -

длина элемента;

δ

i

 -

деформация  соединения  при  полном  использовании  его  расчетной  несущей

способности по табл.

21

;
