ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 14





h =

,

)

/(

6

гн

б

и

и

макс

m

bm

R

K

M



принимая в первом приближении b ≥ 12 см, m

б

 ≈ 0,85 и K

и

 = 1,3, где K

и

 - коэффициент,

учитывающий кривизну криволинейного участка и уклон верхней грани.

При заданном уклоне кровли вычисляется значение высоты балки на опоре

h

0

 = h

1

 - 0,5l(tg γ - tg φ),

где

h

1

 = h - 0,5l

1

tg φ + r

0

(1 - cos φ).

Положение  расчетного  сечения  для  проверки  нормальных  напряжений  изгиба

определяется по формуле

x = lh

0

/(2h

1

).

Если  определенное  по  этой  формуле  расчетное  сечение  находится  в  пределах

прямолинейной  зоны  балки,  то  далее  в  этом  сечении  производится  проверка
нормальных напряжений изгиба как в прямолинейных двускатных балках.

Если  же  расчетное  сечение  находится  в  пределах  криволинейной  зоны,  то  расчет

следует  производить  с  учетом  уточнения  высоты  балки  в  этом  сечении  из-за
искривленности нижней грани

h

x

 = h - r

0

[cos (γ - φ

x

)/cos γ - 1],

где

φ

x

 = arcsin [(0,5l - x)/cos γ].

6.17.



Проверка

максимальных

радиальных

растягивающих

напряжений,

действующих  поперек  волокон  древесины,  и  краевых  тангенциальных  нормальных
напряжений изгиба вдоль волокон древесины производится по формулам:

σ

r

 = K

r

M

макс

/W

макс

 ≤ R

р90

σ

и

 = K

и

M

макс

/W

макс

 ≤ R

и

где M

макс

 и W

макс

 -

изгибающий момент и момент сопротивления в середине пролета;

K

r

 и K

и

 - коэффициенты, учитывающие кривизну криволинейного участка и

угол  наклона  верхней  грани  γ;  определяются  по  графикам  на  рис.

28

29

 в зависимости от безразмерных параметров h/rh/l и γ, где r

r

0

 + 0,5h - радиус кривизны геометрической оси балки в середине

пролета.

Если  вычисленные  максимальные  радиальные  напряжения  выше  допустимых

расчетных величин, то следует либо увеличить радиус кривизны, или уменьшить, если
возможно,  уклон  верхней  грани  балки  и  далее  осуществить  повторную  проверку
радиальных  напряжений,  либо  следует  запроектировать  усиление  конькового  узла
вклеенными штырями.

6.18.

 Проверка максимальных скалывающих напряжений производится по

СНиП II-

25-80

, формула (18).

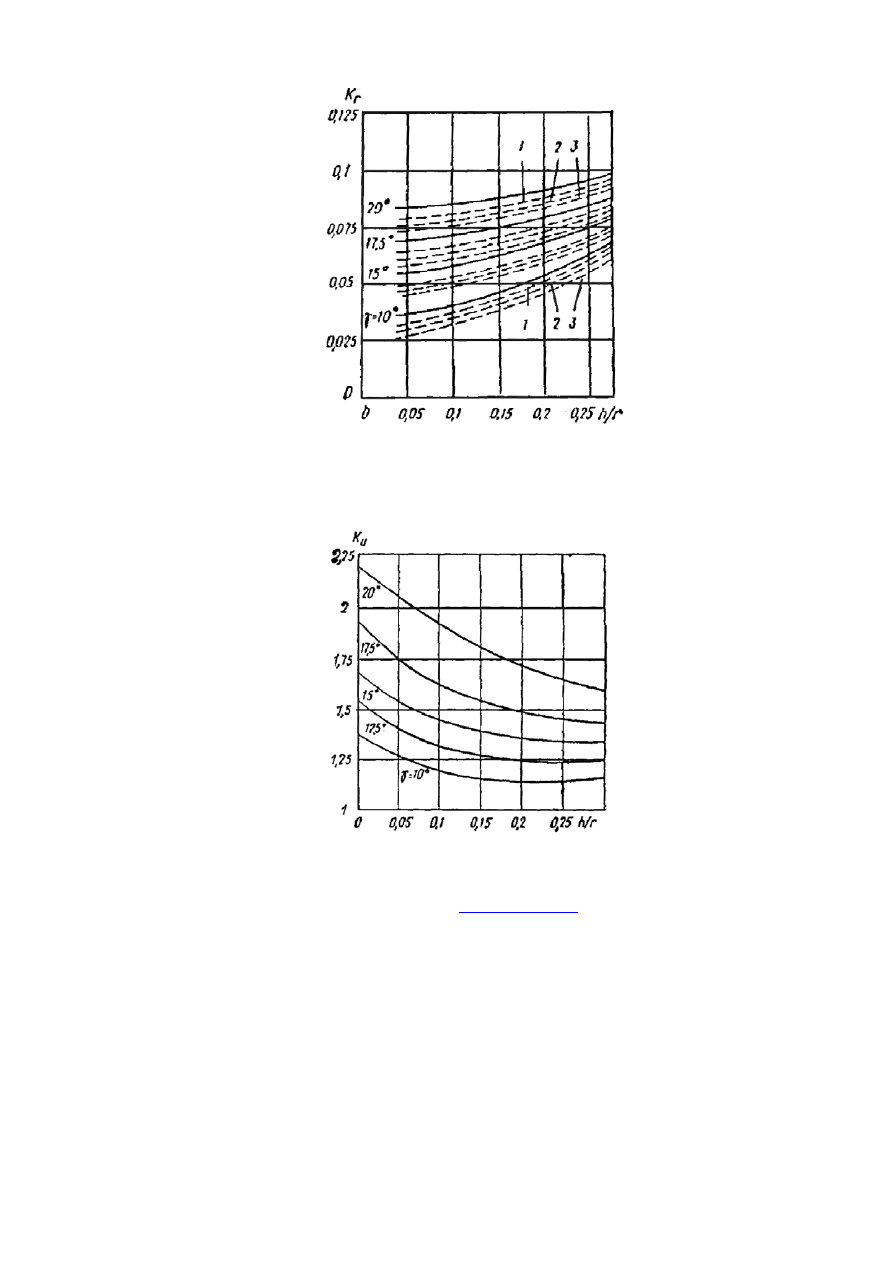

Рис. 28. График для определения коэффициента K при расчете гнутоклееных

балок переменной высоты



--------- чистый изгиб; - - - - - равномерно распределенная нагрузка; 1 - h/r = 1/16; 2 - h/r = 1/13; 3 - h/r =

1/10



Рис. 29. График для определения коэффициента K

и

 при расчете гнутоклееных

балок переменной высоты



6.19.

  Прогиб  определяется  согласно

СНиП II-25-80

,  п. 4.33, а  горизонтальное

перемещение по формуле

Δl = f(tg γ + tg φ) ≤ 4 см.

6.20.

  В  гнутоклеенных  балках  постоянной  высоты  при  действии  нагрузки  на  всем

пролете  для  напряжений  изгиба  вдоль  волокон  древесины  и  радиальных
растягивающих напряжений поперек волокон древесины расчетным является сечение в
середине пролета. Проверка напряжений изгиба осуществляется по формуле

σ

и

 = (M/W)K

и

 ≤ R

и

где K

и

 = 1 + 0,5h/r

Проверка  максимальных  радиальных  напряжений,  зависящих  от  кривизны

криволинейного участка и параметра h/l, осуществляется по формуле

σ

r

 = (M/W)K

r

 ≤ R

р90

где K

r

 = 0,25h/r - 0,083(h/l - 0,034).

В случае чистого изгиба коэффициент K

r

 = 0,25h/r

6.21.

 Клеефанерные балки с плоскими стенками рекомендуются для пролетов до 18

м (см. табл.

1

). В ряде случаев возможно применение таких балок с верхним и нижним

наклонными поясами. Уклон верхнего пояса рекомендуется не более 25 %, нижнего -
на 5 - 10 % меньше.  В  балках  пролетом  более 12 м  предпочтение  следует  отдавать
двухстенчатым двутавровым поперечным сечениям. В случае необходимости возможно
введение в приопорных зонах дополнительных стенок.

Пояса  клеефанерных  балок  выполняются  из  вертикальных  слоев  пиломатериалов

толщиной  не  более 33 мм.  Из  горизонтальных  слоев  выполняются  только
криволинейные участки поясов (

СНиП II-25-80

, п. 6.20).

При  конструировании  клеефанерных  балок  направление  наружных  слоев  фанеры

рекомендуется  ориентировать  параллельно  их  нижнему  поясу.  Листы  фанеры  между
собой и с древесиной соединяются в соответствии с указаниями

СНиП II-25-80

, пп. 5.6

– 5.8.

Для  обеспечения  местной  устойчивости  стенок  по  длине  балок  устанавливаются

ребра  жесткости,  которые  рекомендуются  совмещать  со  стыками  фанеры  «на  ус».  У
опор в случае необходимости ребра устанавливаются чаще.

6.22.

 Расчет клеефанерных балок производится по методу приведенного сечения по

указаниям

СНиП II-25-80

 в части особенностей расчета клееных элементов из фанеры с

древесиной.  При  этом  значение  модуля  упругости  фанеры  вдоль  волокон  наружных
слоев по

СНиП II-25-80

, табл. 11, следует повышать на 20 %.

Расстояние  до  расчетного  сечения  в  двускатных  балках  от  оси  опоры  при

симметричном  загружении  (равномерно  распределенной  или  тремя  и  более
сосредоточенными нагрузками) находится по формуле

x =

l

γ

)

γ

1

(

γ

, где γ = h'

0

/(li);

h'

0

 - высота балки на опоре между осями поясов;

l - пролет балки;
i - уклон верхнего пояса балки.
Высота балки в расчетном сечении h

x

 определяется по формуле (

42

).

6.23.

 Проверку прочности по нормальным краевым, максимальным скалывающим и

главным  растягивающим  напряжениям  следует  производить  в  соответствии  с
указаниями

СНиП II-25-80

, пп. 4.28 – 4.30. При этом R

фрα

 умножается на коэффициент

m

ф

 = 0,8, учитывающий снижение расчетного сопротивления фанеры, стыкованной «на

ус»,  при  работе  ее  на  изгиб  в  плоскости  листа.  Проверка  по  главным  растягивающим
напряжениям в балках осуществляется: при любых нагрузках в зоне первого от опоры
стыка  фанерных  стенок;  при  сосредоточенных  нагрузках - под  ближайшей  к  опоре
силой.  В  консольных  балках  аналогичная  проверка  производится  под  внутренней
кромкой растянутого пояса опорного сечения.

6.24.

  Составные  элементы  из  брусьев  или  окантованных  бревен,  сплоченных  на

пластинчатых  нагелях,  могут  использоваться  в  качестве  балок  или  сжато-изгибаемых
элементов сквозных конструкций пролетами 6 - 21 м с соблюдением соответствующих
требований

СНиП II-25-80

.  Дополнительно  должны  учитываться  указания  пп. 5.18 –

5.21 и выполняться следующие условия:

такие элементы допускается применять при однопролетной схеме работы;
в  балках  пластинки  ставятся  на  участках  длиной 0,4l  от  опор  и  размещаются

равномерно.

Количество пластинок n

пл

 определяется по формулам:

в изгибаемых элементах

n

пл

 ≥ 1,2M

д

S

бр

(I

бр

T), (45)

во внецентренно-сжатых или сжато-изгибаемых элементах

n

пл

 ≥ 1,2M

д

S

бр

/(I

бр

T) + KN/T, (46)

где M

д

 - изгибающий  момент,  определяемый  по  деформированной  схеме  согласно

формуле (29)

СНиП II-25-80

  без  учета  разгружающего  момента  от

внецентренно приложенной сжимающей силы N, равной N

e

T - расчетная несущая способность пластинки;

S

бр

I

бр

 -

статический момент и момент инерции брутто;

K - коэффициент, учитывающий добавочное нагружение пластинок силой N
При  передаче  силы  N:  по  концам  элементов  всем  брусьям  сечения  K = 0; двум  из

трех брусьев (крайнему и среднему) K = 0,2; одному среднему брусу K = 0,2; одному
крайнему  брусу  K = 0,4. Передача  части  силы  N  отдельному  брусу  должна
обеспечиваться упором не менее чем на 1/3 его высоты.

Заготовка  пластинок  и  выборка  гнезд  для  них  в  сплачиваемых  брусьях  должны

осуществляться

только

механизировано

с

использованием

рейсмуса

и

цепнодолбежника.

Составные  брусчатые  элементы  на  пластинчатых  нагелях  должны  иметь  стрелу

выгиба  свыше 1/200 пролета  и  быть  стянуты  у  концов  и  через  каждую  третью  часть
пролета 4 болтами диаметром свыше 16 мм.

6.25.

  При  расчете  изгибаемых  элементов  составного  сечения  на  податливых

соединениях  согласно

СНиП II-25-80

,  пп. 4.9. и 4.33 вводятся  соответственно

снижающие коэффициенты K

W

 к моменту сопротивления и K

ж

 - к моменту инерции по

табл. 13 указанных норм. Для шарнирно опертых по концам составных балок из двух и
трех  брусьев  на  металлических  пластинах  всех  типов,  вдавливаемых  в  древесину,
коэффициенты K

W

 и K

ж

 рекомендуется определять по формулам:

K

W

 = 1/[1 + (n - 1)δ/δ

п

],

K

ж

 = 1/[1 + (n

2

 - 1)δ/δ

п

],

где n -

число брусьев в составной балке;

δ - сдвиговая  деформация  связей  соединения,  мм,  при  полном  использовании  их

несущей способности по табл.

21

δ

п

 - предельное  перемещение  одного  бруса  вдоль  шва  сплачивания  от  поворота

сечения на опоре при отсутствии связей под действием изгибающего момента
M

б

 = M/n; здесь M - расчетный изгибающий момент для балки; δ

п

 = nl/(300K

θ

); l

- пролет балки, мм; K

θ

 - коэффициент, зависящий от схемы загружения балки;

при  действии  сосредоточенной  силы  в  середине  пролета  K

θ

 = 4; при

равномерно  распределенной  нагрузке  на  всем  пролете  K

θ

 = 3, при  действии

концевых изгибающих моментов K

θ

 = 2.

П р и м е р  1. Запроектировать  двускатную  дощатоклееную  балку  прямоугольного

сечения  пролетом 11,75 м,  покрытие  из  утепленных  плит  шириной 1,5 м,  кровля
рулонная  с  уклоном 1:20 (рис.

30

).  Балка  предназначена  в  качестве  несущей

конструкции покрытия сельскохозяйственного производственного здания.

Нагрузки: расчетная q = 17 кН/м; нормативная q

н

 = 13 кН/м.

Материалы:  сухие  сосновые  строганые  доски  толщиной 33 мм 2-го  и 3-го  сорта.

Доски 2-го  сорта  используются  в  крайних  зонах  на 0,15 высоты  поперечного  сечения
(

СНиП II-25-80

, п. 6.19).
