ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 12

K

N

 -

коэффициент,  учитывающий  концентрацию  напряжений  (σ

0

;  σ

90

;  τ

0.90

)  под

кромками башмаков, определяется по графику на рис.

19

 (для 0,25 < c/a < 0,5,

коэффициент K

N

 находится по линейной интерполяции).

При смещенной от центра на край передаче усилия на торец деревянного элемента

через металлический башмак по схеме (рис.

20

, а или б) проверка прочности сводится к

определению  напряжений,  возникающих  под  штампом,  и  сравнению  с  расчетными
сопротивлениями древесины. Проверка производится по формулам:

для сжатия вдоль волокон

σ

xс

 = K

x

(N/F

см

) ≤ R

с

;

для сжатия или растяжения поперек волокон

σ

yс

 (σ

yр

) = K

y

(N/F

см

) ≤ R

с.90

 (R

р.90

);

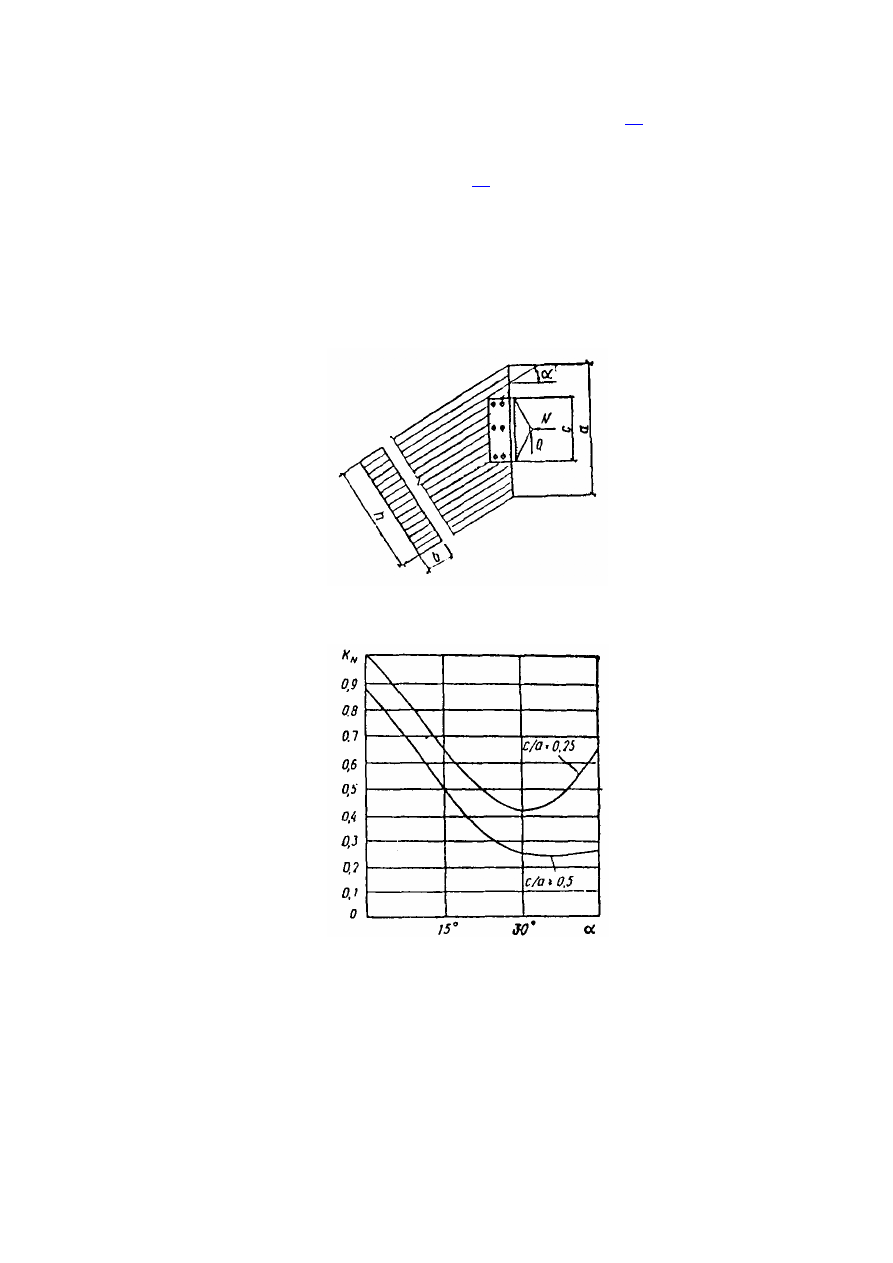

Рис. 18. Конструктивная схема ключевого шарнира арки (к определению

коэффициента K

N

)





Рис. 19. График зависимости коэффициента K

N

 от угла наклона волокон α и

параметра c/a

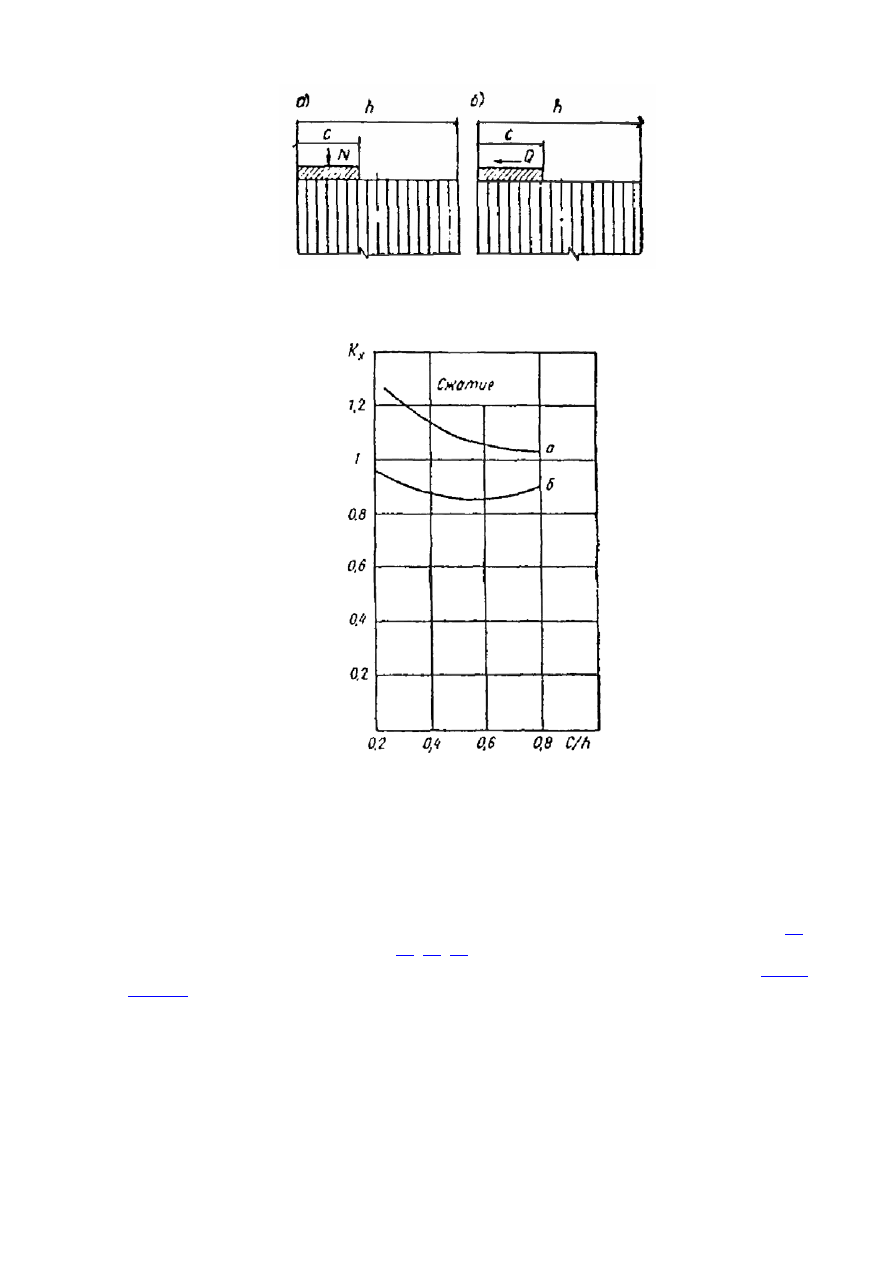

Рис. 20. Схема загружения торца деревянного элемента местной нагрузкой

а) вдоль волокон; б) поперек волокон



Рис. 21. График для определения коэффициента концентрации напряжений вдоль

волокон K

x



для скалывания

τ

xy

 = K

xy

(N/F

см

) ≤ R

ск

.

где N - усилие, приложенное к торцу элемента через металлический башмак (штамп);
F

см

 - площадь смятия башмака (штампа);

K

x

, K

y

, K

xy

 - коэффициенты, учитывающие концентрацию напряжений по схеме рис.

20

;

принимаются по графикам на рис.

21

,

22

,

23

;

R

с

, R

с.90

, R

р.90

, R

ск

 - расчетные сопротивления древесины, принимаемые по табл. 3

СНиП

II-25-80

.

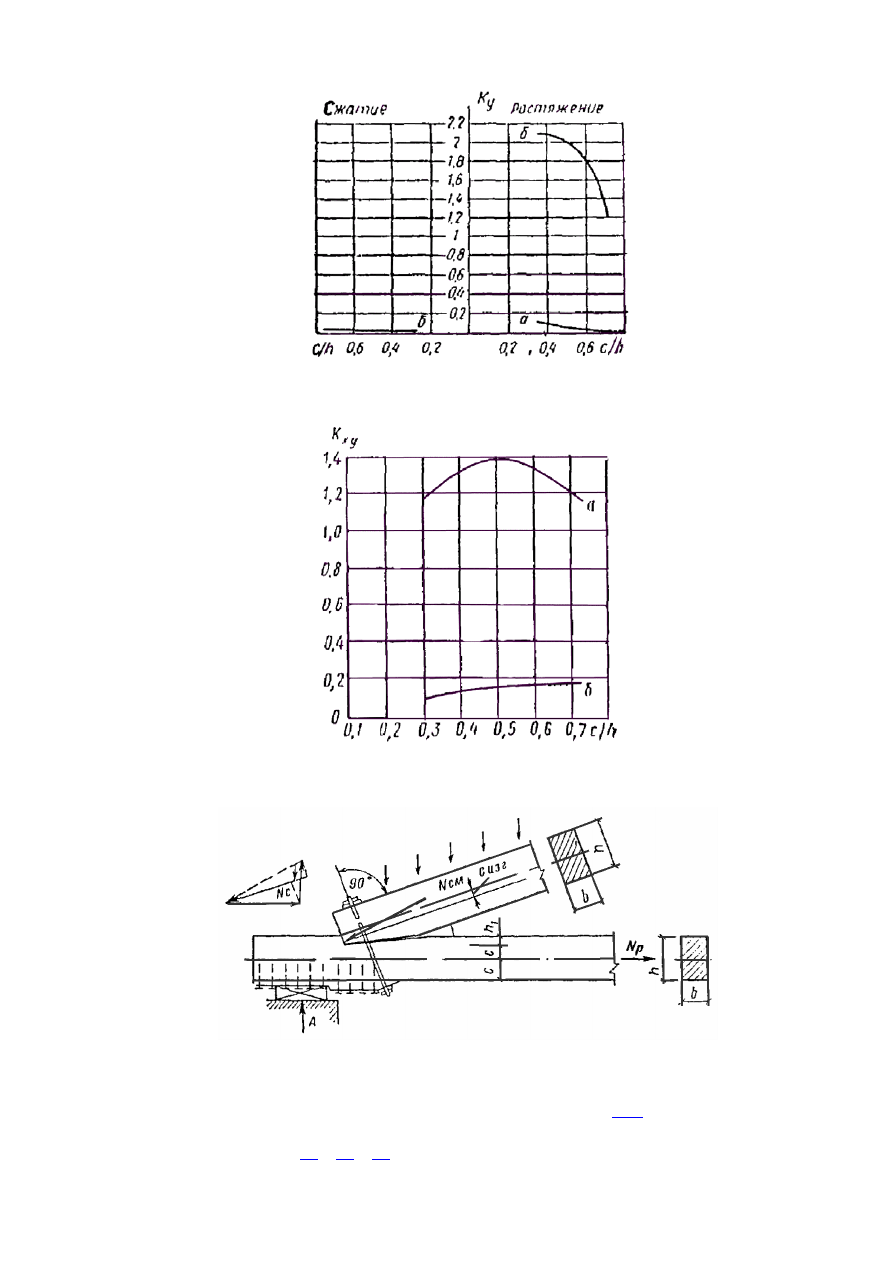

Рис. 22. График для определения коэффициента концентрации напряжений

поперек волокон K

y





Рис. 23. График для определения коэффициента концентрации касательных

напряжений K

xy





Рис. 24. Лобовая врубка с одним зубом при внеузловой нагрузке

5.30.

  Если  к  торцу  элемента  через  металлический  башмак  приложена  поперечная

сила Q, то напряжения в торце определяются по формулам п.

5.29

 с заменой силы N на

Q,  а  коэффициенты  K

x

,  K

y

,  K

xy

  определяются  для  схемы  б  по  соответствующим

графиками  на  рис.

21

,

22

,

23

.  При  совместном  действии  N  и  Q  напряжения

определяются  по  принципу  независимости  действия  сил  и  складываются  с  учетом  их
знака,  а  суммарные  напряжения  соответственно  сравниваются  с  расчетными
сопротивлениями R

с

, R

с.90

, R

р.90

, R

ск

.

Соединения на врубках

5.31.

  В  современных  деревянных  конструкциях  применяют  лобовые  врубки  для

соединения  сжатых  элементов  в  узлах  ферм,  подкосных  систем  и  других  сквозных
конструкций  из  брусьев  и  круглого  леса,  изготовляемых  на  строительной  площадке.
Конструирование  и  расчет  соединений  на  лобовых  врубках  должны  осуществляться
согласно

СНиП II-25-80

, пп. 5.9 – 5.12.

5.32.

 При узловой передаче нагрузки в стропильных фермах лобовые врубки должны

конструироваться согласно

СНиП II-25-80

, рис. 7; а при внеузловой передаче нагрузки -

по рис.

24

 настоящего Пособия.

РЕКОМЕНДАЦИИ И ПРИМЕРЫ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ

КОНСТРУКЦИЙ

Плиты покрытий и панели стен

6.1.

  Плиты  покрытий  и  панели  стен  предназначаются  для  применения  в  качестве

ограждающих  конструкций  в  отапливаемых  зданиях  и  сооружениях  с  относительной
влажностью  воздуха  до 75 % и  в  неотапливаемых - без  выделения  водяных  паров  в
районах с расчетной температурой наружного воздуха до - 50° С.

6.2.

 Плиты покрытий рекомендуются для зданий и сооружений с наружным отводом

воды.

6.3.

  Утепленные  плиты  состоят  из  несущего  каркаса,  наружной  и  внутренней

обшивок,  утеплителя  и  пароизоляции.  Неутепленные  плиты  имеют  одну  или  две
обшивки в зависимости от конструкции кровли.

6.4.

  Каркас  плит  и  панелей  выполняется  из  цельных  или  клееных  пиломатериалов,

ребер с фанерной стенкой и гнутоклеенных фанерных профилей.

В  качестве  обшивок  используются  водостойкая  фанера,  плоские  асбестоцементные

листы, древесные плиты (ДВП, ДСП, ЦСП), листовые материалы на основе пластмасс,
алюминиевые листы.

6.5.

  Соединение  элементов  каркаса  с  обшивками  может  осуществляться  на

водостойких  клеях  или  на  податливых  связях  (шурупы,  гвозди,  скобы).  Фанеру,
древесно-волокнистые  и  древесно-стружечные  плиты  целесообразно  приклеивать  к
элементам  каркаса;  асбестоцементные  листы,  цементно-стружечные  плиты,
алюминиевые листы и другие следует соединять с каркасом на податливых связях.

6.6.

 В качестве утеплителя рекомендуются минераловатные плиты на синтетическом

связующем,  укладываемые  на  внутреннюю  обшивку  по  слою  пленочной  или
покрасочной  пароизоляции.  Возможно  применение  и  других  эффективных
утеплителей, например, заливочных пенопластов.

6.7.

  Плиты  покрытий  могут  быть  использованы  под  мягкую  кровлю  из  рулонного

трехслойного ковра (один слой наклеивается на заводе); жесткую кровлю из волнистых
асбестоцементных

листов,

стальных

профилированных

настилов

и

др.

Предпочтительнее использовать вариант с жесткой кровлей.

6.8.

  В  плитах  покрытий  всех  типов  должна  быть  обеспечена  естественная

вентиляция  внутренних  полостей  наружным  воздухом.  Вентиляция  может
осуществляться  поперек  или  вдоль  ската.  В  случае  устройства  кровли  из  волнистых
асбестоцементных  листов  вентиляция  обеспечивается  вдоль  ската  через  волны
кровельных листов.

6.9.

 Расчет плит и панелей должен производиться по двум предельным состояниям в

соответствии со

СНиП II-25-80

.

В  плитах  и  панелях  с  обшивками  из  древесных  и  листовых  материалов  нагрузку  в
