ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 10

металлических зубчатых пластинах (МЗП), на врубках.

Клеевые  соединения  должны  рассматриваться  как  жесткие  (неподатливые),  а

соединения  на  нагелях,  на  МЗП,  на  врубках  и  другие - как  податливые.  Расчетная
несущая  способность  соединений  должна  определяться  по  разд. 5

СНиП II-25-80

  в

зависимости от типа соединения и его напряженного состояния.

Т а б л и ц а  21

№ пп.

Вид соединения

Деформация

соединения δ, мм

1

Примыкания поперек волокон для элементов из цельной древесины

3

2

То же, для элементов из клееной древесины

2

3

Соединения  на  нагелях  всех  видов,  кроме  вклеенных,  сопряжения  стальных
элементов с деревянными

2

4

Соединения на лобовых врубках и примыкания торца в торец

1,5

5

Соединения на металлических пластинах всех типов

1

6

Соединения  на  вклеенных  стержнях  из  арматурной  стали  нагельные  и
работающие на выдергивание или продавливание поперек волокон

0,5

7

То же, при работе на выдергивание или продавливание вдоль волокон

0,25

8

Клеевые соединения по пласти, по кромке и с помощью зубчатого шипа

0

5.2.

  Величины  деформаций  δ,  мм,  различных  видов  соединений  при  полном

использовании их расчетной несущей способности следует принимать по табл.

21

.

Клеевые соединения

5.3.

 В деревянных конструкциях клеевые соединения используются прежде всего для

склеивания  древесины  с  древесиной  в  целях  увеличения  поперечных  и  продольных
размеров элементов из сушеных пиломатериалов с влажностью не выше 15 %, а также
древесины с фанерой. При этом различают клеевые соединения:

а) с помощью зубчатого шипа и «на ус» при сращивании по длине пиломатериалов и

листов фанеры;

б)  с  помощью  зубчатого  шипа  вдоль  волокон  и  под  углом  к  волокнам  по  всему

сечению стыкуемых элементов из клееной древесины;

в)  всей  кромки  и  пласти  фрезерованных  заготовок  из  пиломатериалов  при  их

сплачивании  по  ширине  и  по  высоте  сечения  многослойного  пакета  укрупненных
размеров.

5.4.

  Для  стыкования  заготовок  по  длине  рекомендуется  зубчатый  шип  с  длиной

зубьев 32 мм, а при стыковании клееных элементов по всему сечению - с длиной зубьев
50  мм.  Стыкование  фанерных  листов  осуществляется  «на  ус»  и  допускается  только
вдоль  волокон  наружных  слоев  с  уклоном  усового  соединения 1:8 - 1:10 или  с
помощью накладок.

5.5.

  Соединение  клееных  элементов  несущих  конструкций  с  помощью  зубчатого

шипа по всему сечению допускается использовать в сопряжениях вдоль и под углом к
волокнам  (рис.

12

)  в  пределах 0 ≤  α  ≥ 38° при  действии  момента,  вызывающего

сжимающие напряжения по внутренней кромке, или момента того же знака в сочетании
со  сжимающей  силой.  Проверку  максимальных  напряжений  в  таких  соединениях
следует производить в биссектрисном сечении:

для сжатой зоны вдоль оси под углом к волокнам α

σ

xc

 = M

д

/(K

1

W

б

) + N/F

б

 ≤ R

смα

;

для растянутой зоны вдоль оси X под углом к волокнам

σ

xр

 = M

д

/(K

2

W

б

) - N/F

б

 ≤ R

и

m

α

;

для сжатия вдоль оси Y под углом к волокнам β = 90° - α

σ

yс

 = M

д

/(K

3

W

б

) ≤ R

смβ

,

где F

б

 и W

б

 -

площадь и момент сопротивления биссектрисного сечения;

R

смα

, R

смβ

, R

и

 -

соответственно расчетные сопротивления древесины смятию под углом

α и β к волокнам и изгибу, определяемые по

СНиП II-25-80

, п. 3.1 без

введения коэффициентов m

б

 и m

сл

 (

СНиП II-25-80

, п. 3.2);

K

1

, K

2

, K

3

 -

коэффициенты, принимаемые по графикам рис.

13

;

m

α

 - коэффициент, принимаемый по графику рис.

14

.

5.6.

 В конструкциях клеевые соединения работают на сложное сопротивление сдвига

и  отрыва  поперек  волокон.  Чем  выше  различие  склеиваемых  материалов  по
температурно-влажностным  деформациям,  тем  выше  собственные  внутренние
напряжения, возникающие в клеевых соединениях.

Влажностные напряжения в клеевом соединении древесины зависят от согласования

слоев.  На  рис.

15

  приведены  эпюры  нормальных  и  касательных  напряжений  поперек

волокон для трех схем сочетания годовых слоев в склеиваемых пиломатериалах.

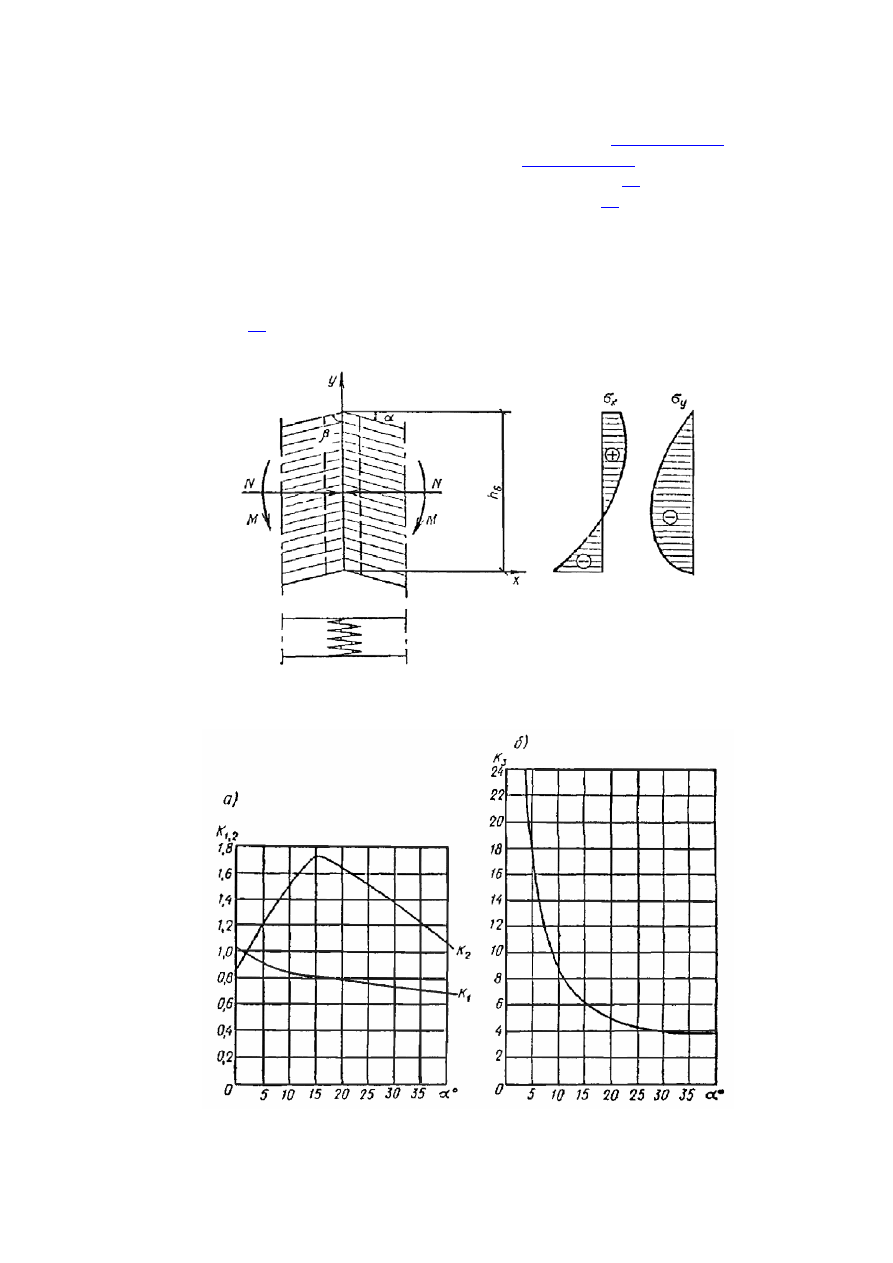

Рис. 12. Соединение клееных элементов на зубчатый шип под углом по всему

сечению





Рис. 13. Графики зависимости коэффициентов K

1

, K

2

, K

3

 от угла наклона волокон

для зубчатого соединения по всему сечению

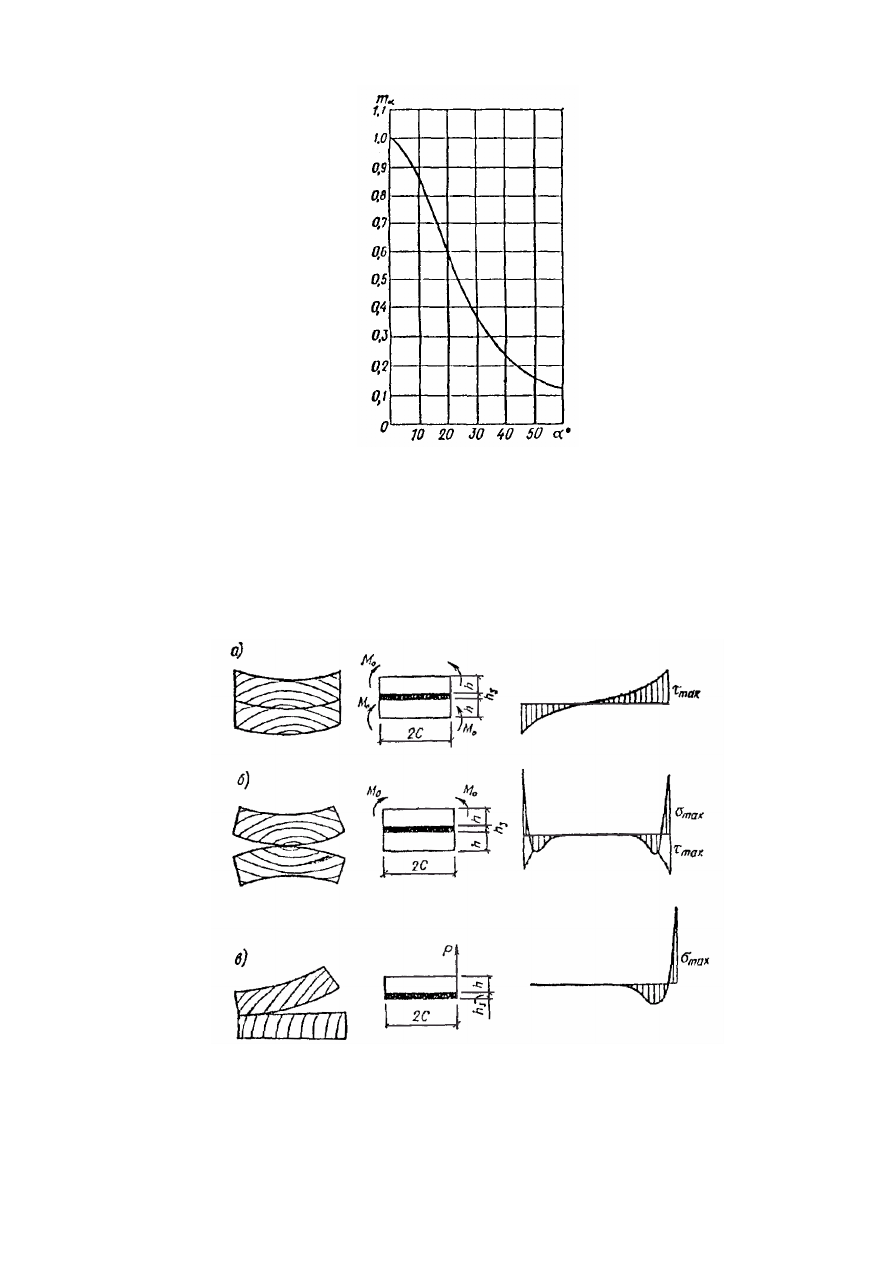

Рис. 14. График зависимости коэффициента m

α

 от угла наклона волокон (к

определению расчетного сопротивления изгиба R

и

 при проверке прочности

внешне растянутой кромки узлового соединения на зубчатый шип)

5.7.

  Достижение  требуемого  уровня  прочности  всех  видов  клеевых  соединений

зависит  от  правильного  конструирования  и  расчета,  от  качества  изготовления  и
строгого  соблюдения  правил  и  регламента  технологии  производства,  от  регулярного
проведения  контрольных  заводских  испытаний  соединений  на  долговечность,
послойное скалывание, растяжение поперек волокон, согласно действующим ГОСТам.



Рис. 15. Характер распределения собственных внутренних нормальных и

касательных напряжений поперек волокон, возникающих при высыхании

клееной древесины в случае трех типичных сочетаний досок с различным

расположением годовых слоев в сечении



а) тангентальное-тангентальное (согласованное); б) тангентальное-тангентальное (несогласованное); в)

радиальное смешанное

Соединения на вклеенных стальных стержнях

5.8.

  Соединения  на  вклеенных  в  древесину  стержнях  выполняются  из  арматурной

стали периодического профиля классов А-II и А-III диаметром 12 - 25 мм.

Диаметр  отверстий  и  размеры  пазов  для  соединения  элементов  деревянных

конструкций  на  вклеенных  стержнях  следует  принимать  на 4 - 6 мм  больше
номинального  диаметра.  Отверстия  и  пазы  должны  быть  глухими.  При  этом  слои
клееного пакета не должны иметь компенсационных прорезей.

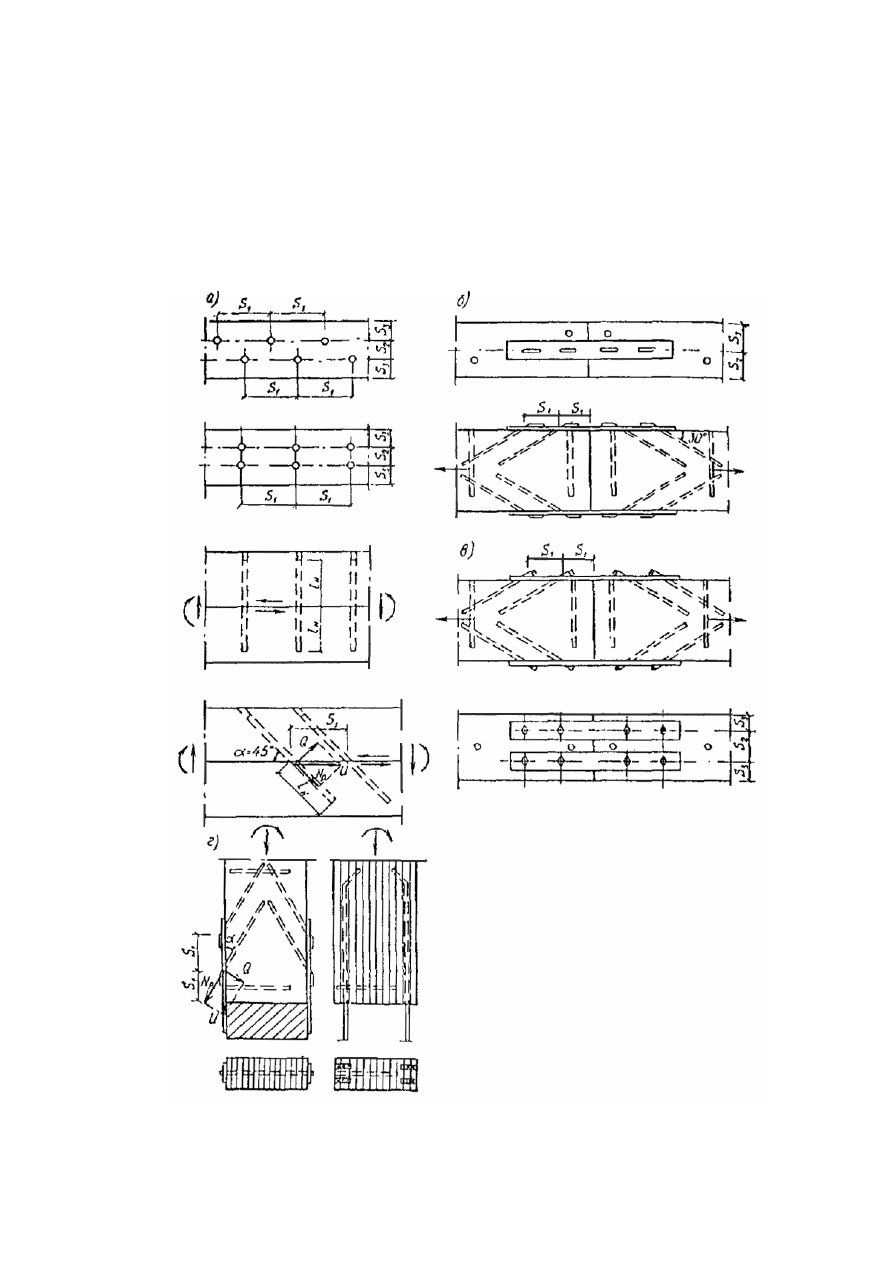

Рис. 16. Соединения на вклеенных в древесину стержнях из арматурной стали



а) при сплачивании изгибаемых элементов; б), в) при стыковании растянутых элементов с жестким и с

нежестким креплением наклонных стержней; г) при заделке сжато-изгибаемых элементов в пяте
