ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 11
5.9.
При выборе типов и марок клеев для соединений на вклеенных стержнях следует
руководствоваться указаниями п.
2.11
.
5.10.
Не допускается использовать соединения на вклеенных с торцов стержнях,
направленных вдоль волокон, если помимо продольного усилия N действует
поперечная сила Q, вызывающая краевые отрывающие или расщепляющие напряжения
поперек волокон в древесине выше 0,3 МПа. В этом случае следует использовать
наклонные вклеенные стержни.
5.11.

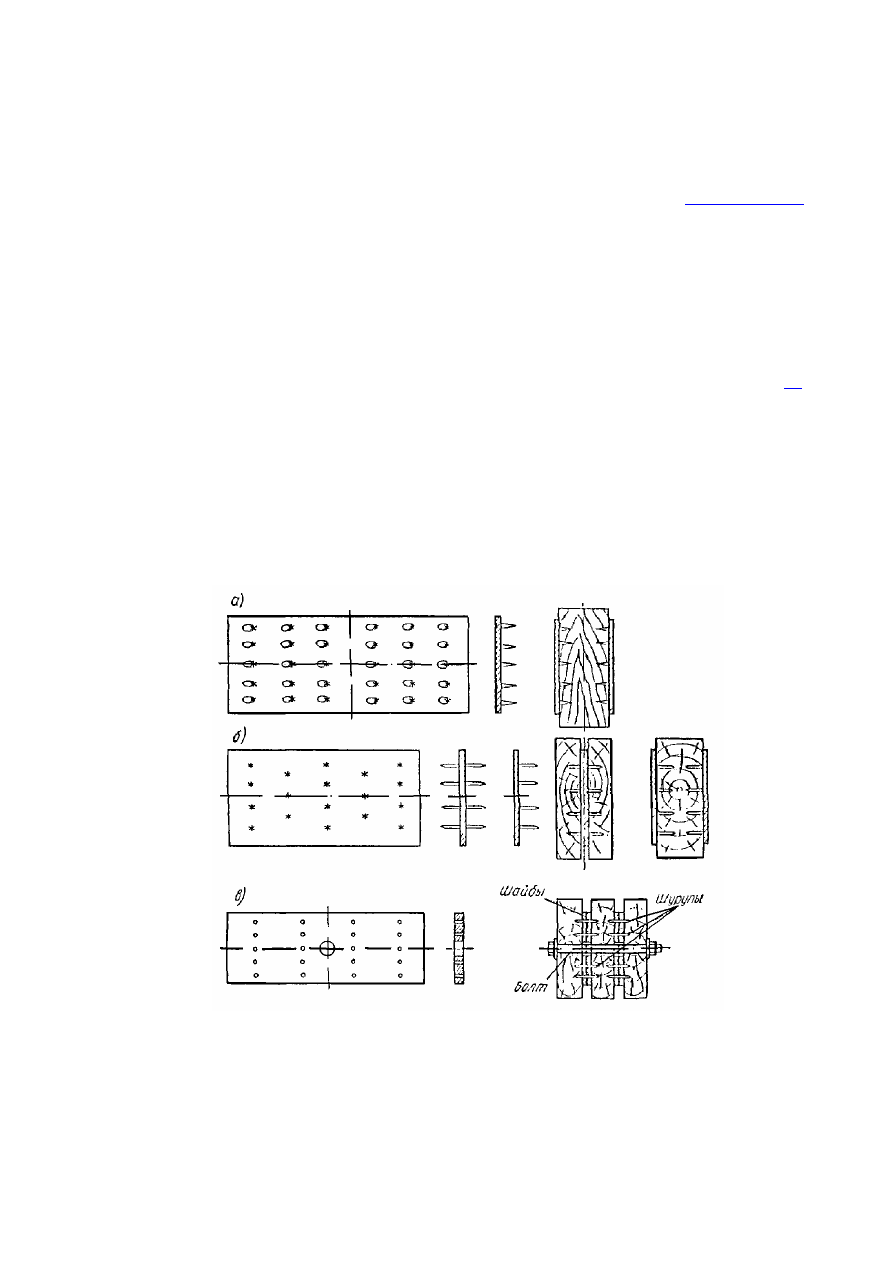

Вклеенные металлические стержни могут использоваться (рис.
16
):
а) для стыковых соединений и для сплачивания элементов;
б) для повышения сопротивления смятию в опорных частях клееных элементов и
растяжению поперек волокон гнутоклееных элементов;
в) в виде наклонных соединительных связей составных балок, растянутых стыков и в
анкерных креплениях защемленных в пяте колонн.
5.12.
Расчетную несущую способность вклеенного в древесину стержня независимо
от угла наклона к волокнам на выдергивание или продавливание следует определять по
формуле (59)
СНиП II-25-80
.
5.13.
Расчетную несущую способность на сдвиг T
н
, кН, вклеенного в древесину
цилиндрического нагеля из стальной арматуры периодического профиля на один шов
соединения элементов из сосны и ели при глубине заделки l
н
≥ 6d в направлении
усилий вдоль волокон следует определять по формулам (см. рис.
16
, а):
T
н
= 2d
2
+ 0,02l
н
2
,
но не более 3,2d
2
- для стержней из арматуры класса А-II;
T
н
= 2,5d
2
+ 0,02l
н
2
,
но не более 3,7d
2
- для стержней из арматуры класса А-III. Максимальным значениям T
н
соответствует l
н
≥ 8d, где номинальный диаметр стержня d и глубина заделки l, см.
В соединениях элементов под углом несущая способность вклеенных нагелей T
н
умножается на соответствующие коэффициенты по
СНиП II-25-80
, пп. 5.14, 5.15.
Расстояния между осями вклеенных нагелей при их расстановке следует принимать
вдоль волокон - не менее 8d
отв
, и поперек волокон в соответствии со
СНиП II-25-80
, п.
5.18 для d
отв
.
5.14.
Соединения на наклонных вклеенных стержнях, работающих на совместное
действие растяжения с изгибом (см. рис.
16
.), следует рассчитывать по формуле
(N
р
/T
a
)
2
+ Q/T
н
≤ 1,
(41)
где N
р
= Ucos α - составляющая расчетного усилия на один стержень U в МН,
вызывающая в наклонных стержнях напряжения растяжения;
Q = Usin α - составляющая того же усилия U, вызывающая в наклонных стержнях
напряжения изгиба;
T
а
= F
а
R
а
- расчетная несущая способность одного стержня по условию прочности на
растяжение, МН;
F
а
- площадь сечения стержня, м
2
;
R
а
- расчетное сопротивление растяжению арматурной стали для А-II R
а
= 285 МПа и
для А-III R
а
= 375 МПа);
T
н
- расчетная несущая способность стержня на один шов из условия его работы на
изгиб, МН, принимается:
а) при жестком (сварном) соединении (см. рис.
16
, б, г) вклеенного стержня со
стальной накладкой или анкерной полосой:
T
н
= 55d
2
- для арматуры А-II;
T
н
= 70d
2
- для арматуры А-III;
б) при нежестком болтовом соединении (см. рис.
16
, в) вклеенного стержня со
стальной накладкой и при сплачивании элементов составных балок
