13-10

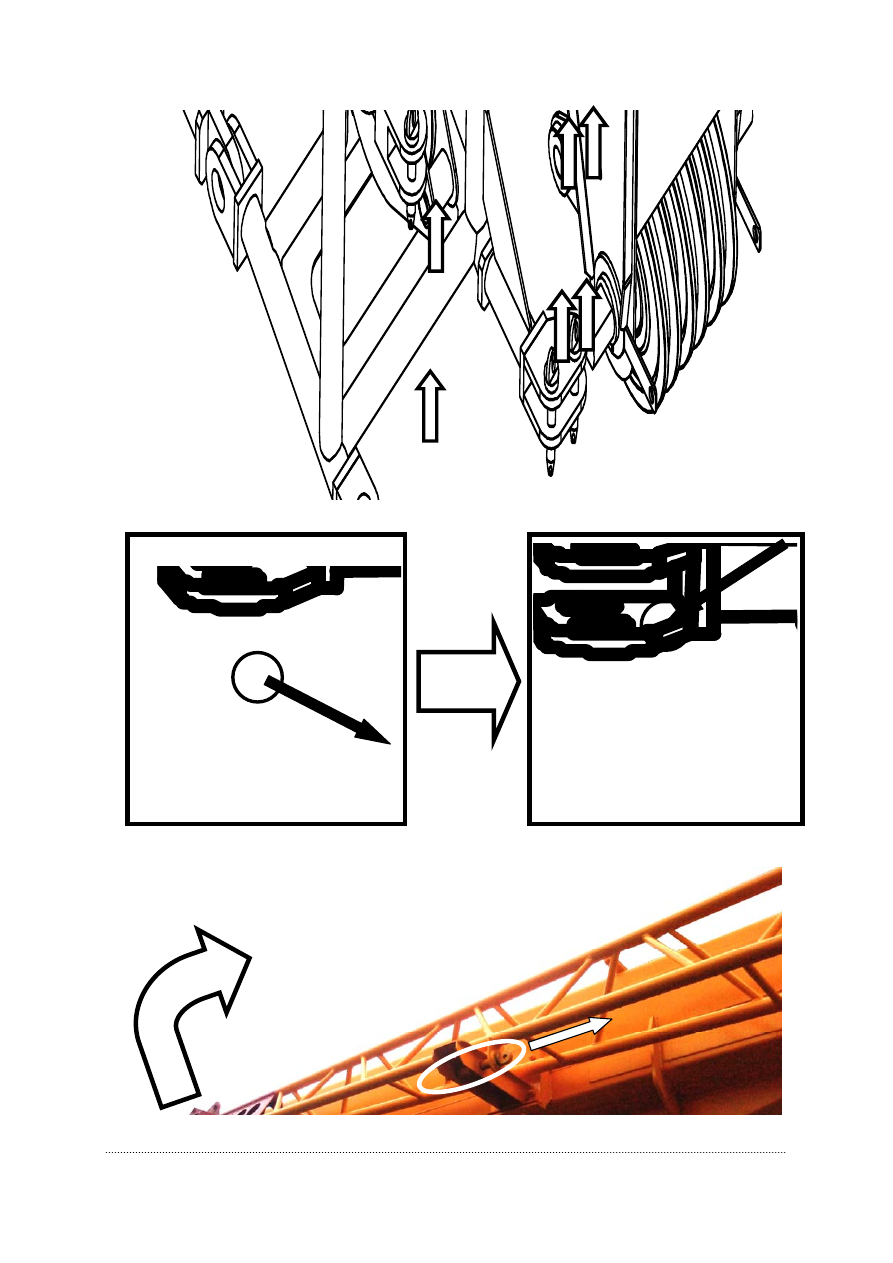

Рисунок 13.6 – Удаление пальцев из вилок основания гуська

Рисунок 13.8 – Удаление пальца из кронштейна на стреле



Рисунок 13.7 – Перевод блока основания гуська в рабочее положение





13-11


-  обеспечить  совмещение  отверстий  на  двух  осях  в  оголовке  стрелы  (с

правой  стороны  по  ходу  движения  крана)  с  двумя  соответствующими
отверстиями в вилках основания гуська (рисунок 13.10);

-  вставить  в  совмещенные  отверстия  пальцы  и  застопорить  их

фиксаторами;

-  удалить палец, соединяющий кронштейн в оголовке гуська и кронштейн

стрелы (рисунок 13.11);

-  используя  монтажный  ремень,  привязанный  к  оголовку  гуська  снять

гусек  с  кронштейна  стрелы  и  медленно  развернуть  гусек  на 180°
(рисунок 13.12);

-  совместить отверстия в осях оголовка стрелы (с левой стороны по ходу

движения  крана)  с  соответствующими  отверстиями  в  вилках,
установленных на кронштейнах основания гуська;

-  вставить  в  совмещенные  отверстия  пальцы  и  застопорить  их

фиксаторами (рисунок 13.13);

-  рядом  с  уже  зафиксированными  пальцами  (с  правой  стороны  по  ходу

движения  крана)  в  соседние  совмещенные  отверстия  также  установить
пальцы с фиксаторами (рисунок 13.14);

-  проверить прямолинейность установки гуська на стреле (реборды блока

в оголовке гуська не должны выходить за пределы боковых визуальных
линий, являющихся продолжением ширины основания стрелы);

-  пропустить грузовой канат через правый блок (по ходу движения крана)

на оголовке стрелы (рисунок 13.14);

-  завести  грузовой  канат  в  блок  основания  гуська  (уже  находящийся      в

«верхнем» рабочем положении) и установить на блок ось с фиксатором
(рисунок 13.15);

-  завести грузовой канат в блок на оголовке гуська и установить на блок

оси с фиксаторами (рисунок 13.16);

-  переставить  ограничитель  высоты  подъема  с  оголовка  стрелы  на

оголовок  гуська,  предварительно  разъединив  штепсельный  разъем  на
оголовке  стрелы  (грузовой  канат  завести  в  скобу  ограничителя  высоты
подъема);

-  подключить  через  штепсельные  разъемы  электрический  кабель,

установленный на гуське, к кабелю на оголовке стрелы и к ограничителю
подъема на гуське (рисунок 13.17);

-  закрепить конец грузового каната в клиновой обойме;
-  соединить клиновую обойму с вспомогательной крюковой подвеской;
-  поднять  стрелу  и  выдвинуть  полностью  секции  стрелы,  обеспечив

нахождение вспомогательной крюковой подвески в рабочей зоне;

-  установить  соответствующую  рабочую  конфигурацию  ограничителя

грузоподъемности;

-  включить  механизм  подъема  из  кабины  крановщика  на  операцию

«подъем» и медленно поднять вспомогательную крюковую подвеску на
1-1,5 м  от  поверхности,  после  чего  оставить  ее  в  таком  положении  и
дождаться полного раскручивания грузового каната;

-  выполнить обтяжку каната рабочим грузом;



13-12

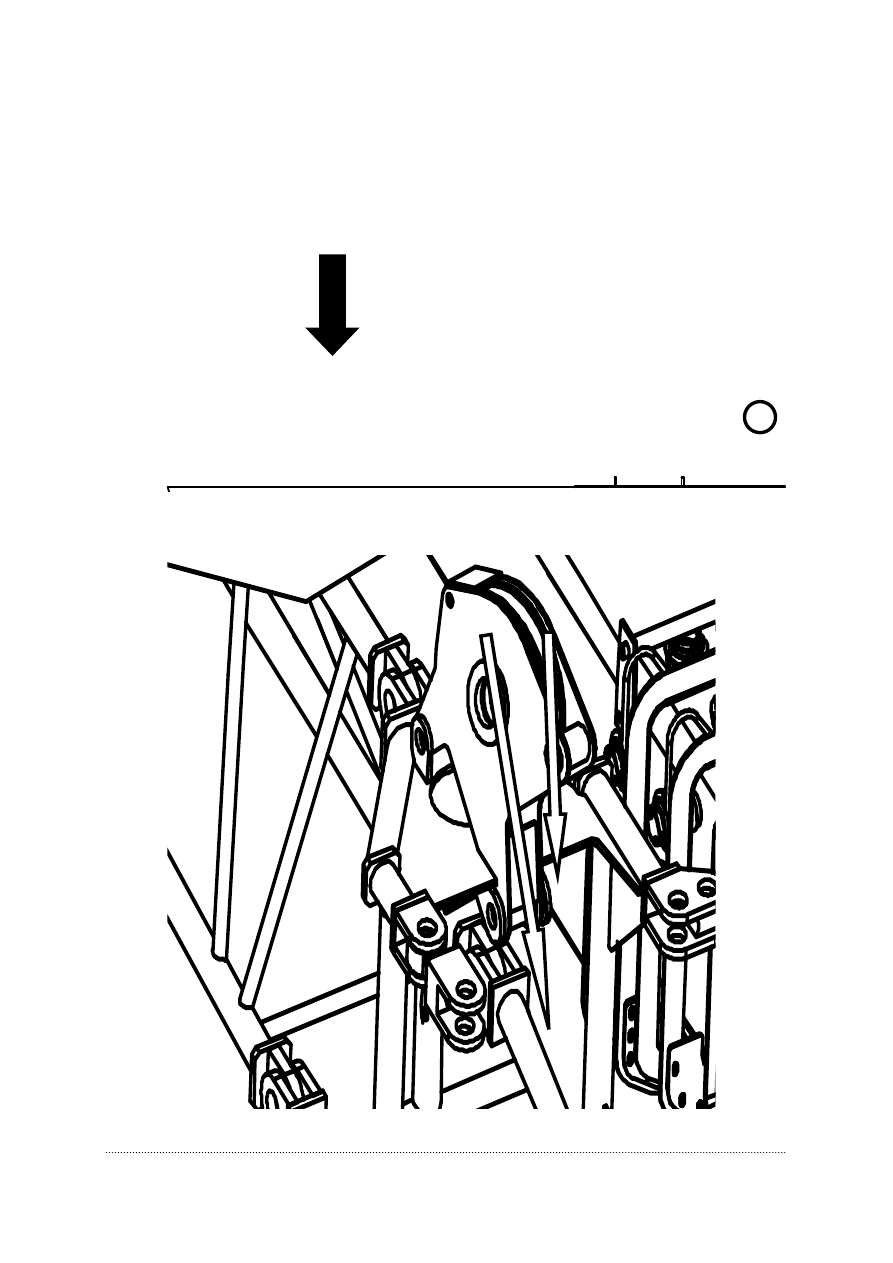

Рисунок 13.10 – Соединение гуська с оголовком стрелы



Рисунок 13.9 – Снятие гуська с кронштейна на стреле





13-13

Рисунок 13.11 – Удаление пальца из кронштейна на оголовке стрелы



Рисунок 13.12 – Разворот гуська на 180°
