13-6

крюковая  подвеска  демонтируется  во  всех  случаях  и  устанавливается  в  корзину  на
стойке поддержки стрелы.

ЗАПРЕЩАЕТСЯ  ПЕРЕДВИЖЕНИЕ  КРАНА  С  ГУСЬКОМ  В  РАБОЧЕМ  ПОЛОЖЕНИИ,  В

ТОМ ЧИСЛЕ ПО РАБОЧЕЙ ПЛОЩАДКЕ.

13.8.1 Монтаж гуська на кран

ВНИМАНИЕ:  МОНТАЖ  ГУСЬКА  НЕОБХОДИМО  ПРОИЗВОДИТЬ  С  ПРИМЕНЕНИЕМ

ВСПОМОГАТЕЛЬНЫХ ГРУЗОПОДЪЕМНЫХ СРЕДСТВ ГРУЗОПОДЪЕМНОСТЬЮ НЕ МЕНЕЕ 1 Т!

Монтаж гуська необходимо выполнять в следующей последовательности:

-  установить кран на выносные опоры (раздел 13.4);
-  полностью втянуть все секции стрелы;
-  повернуть стрелу в рабочую зону и опустить ее;
-  уложить на рабочую площадку основную крюковую подвеску;
-  опустить  стрелу  до  положения,  при  котором  обеспечивается  доступ  к

оголовку  стрелы,  но  не  допуская  при  этом    касания  оголовка  гуська  о
поверхность рабочей площадки;

-  демонтировать  клиновую  обойму  с  грузовым  канатом    с  оголовка

стрелы;

-  разобрать зажим на клиновой обойме и снять с него грузовой канат;
-  выбить из клиновой обоймы клин;
-  вынуть из клиновой обоймы грузовой канат;
-  снять с грузового каната основную крюковую подвеску;
-  вывести грузовой канат из скобы ограничителя высоты подъема;
-  отключить электрический кабель, установленный на оголовке стрелы;
-  вынуть  шесть  пальцев  с  фиксаторами  из  вилок  в  основании  гуська;

расфиксировать блок (рисунок 13.1) в оголовке гуська и перевести его в
«верхнее»  рабочее  положение,  после  чего  зафиксировать  в  этом
положении с помощью пальца с фиксатором;

-  выполнить  строповку  гуська  и  дополнительным  грузоподъемным

средством переместить гусек к оголовку стрелы;

-  медленно  и  аккуратно  пристыковать  основание  гуська  к  оголовку

стрелы,  добиваясь  совмещения  отверстий  в  осях  на  оголовке  стрелы  с
отверстиями в вилках основания гуська;

-  вставить шесть пальцев в совмещенные отверстия и застопорить каждый

палец фиксатором (рисунок 13.2);

-  проверить прямолинейность установки гуська на стреле - реборды блока

в оголовке гуська не должны выходить за пределы боковых визуальных
линий, являющихся продолжением ширины основания стрелы;

-  из левого блока (по ходу движения крана) на оголовке стрелы перевести

грузовой канат в правый блок (рисунок 13.2);

-  завести  грузовой  канат  в  блок  основания  гуська  (до  этого  уже

перемещенный  в  «верхнее»  рабочее  положение)  и  установить    на  блок
ось с фиксатором (рисунок 13.3);

-  завести грузовой канат в блок на оголовке гуська и установить на блок

оси с фиксаторами (рисунок 13.4);

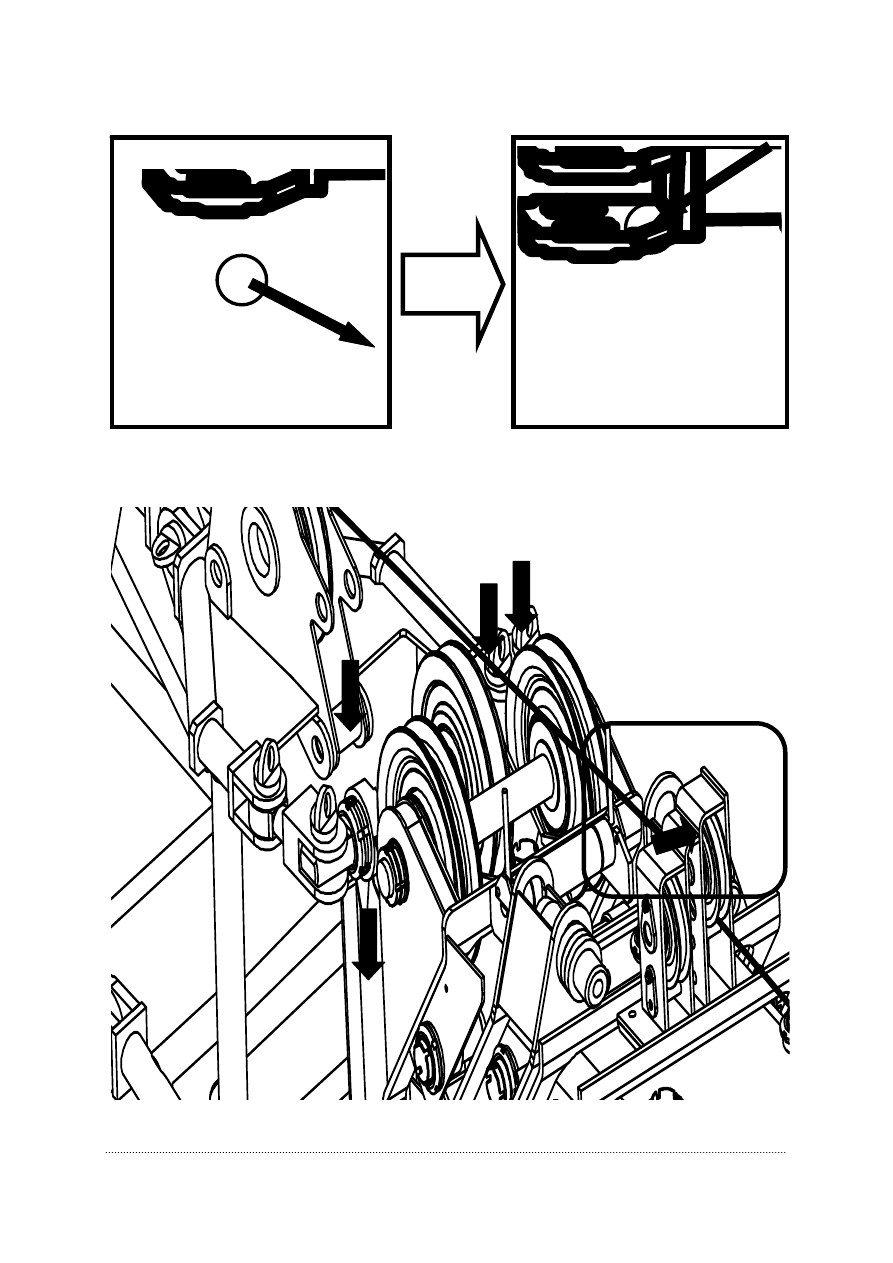

13-7

Рисунок 13.2 – Соединение гуська с оголовком стрелы



Рисунок 13.1 – Перевод блока основания гуська в рабочее положение

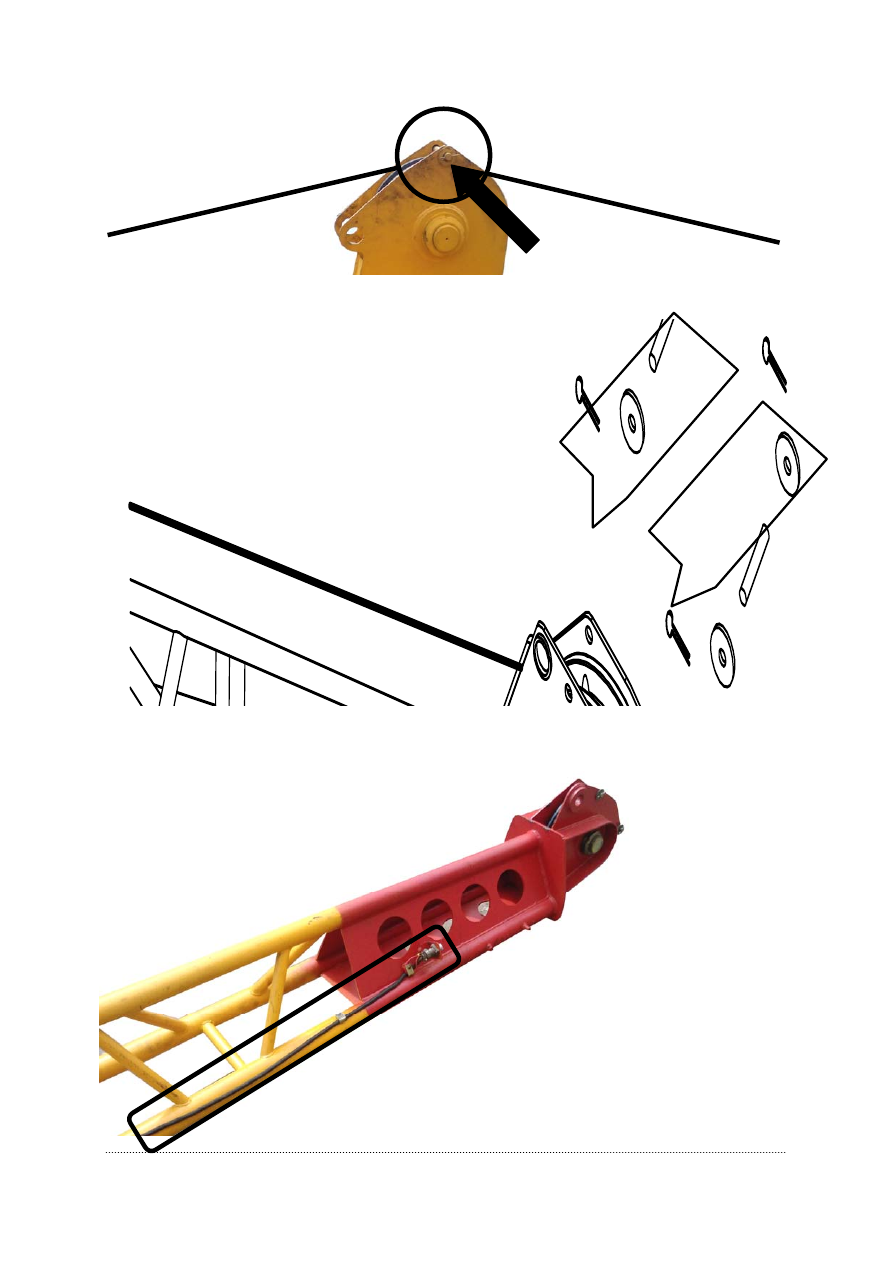

13-8

Рисунок 13.5 – Электрический кабель на гуське



Рисунок 13.4 – Установка осей с фиксаторами на оголовке гуська



Рисунок 13.3 – Установка оси на блоке основания гуська





13-9

-   переставить  ограничитель  высоты  подъема  с  оголовка  стрелы  на
      оголовок гуська и завести грузовой канат в скобу ограничителя высоты
      подъема;
-  подключить  через  штепсельные  разъемы  электрический  кабель,

установленный на гуське (рисунок 13.5);

-  закрепить конец грузового каната в клиновой обойме;
-  соединить клиновую обойму с вспомогательной крюковой подвеской;
-  поднять  стрелу  и  выдвинуть  полностью  секции  стрелы,  обеспечив

нахождение вспомогательной крюковой подвески в рабочей зоне;

-  установить  соответствующую  рабочую  конфигурацию  ограничителя

грузоподъемности для работы крана с гуськом;

-  включить  механизм  подъема  из  кабины  крановщика  на  операцию

«подъем» и медленно поднять вспомогательную крюковую подвеску на
1-1,5 м  от  поверхности,  после  чего  оставить  ее  в  таком  положении  и
дождаться полного раскручивания грузового каната;

-  выполнить обтяжку грузового каната рабочим грузом;
-  проверить правильность срабатывания ограничителя высоты подъема.

ЗАПРЕЩАЕТСЯ НАХОЖДЕНИЕ  ЛЮДЕЙ    ПОД  СТРЕЛОЙ  КРАНА  ИЛИ  ГУСЬКОМ  ПРИ

ВЫПОЛНЕНИИ РАБОТ ПО МОНТАЖУ ГУСЬКА.

После выполнения вышеописанной процедуры кран готов к работе со сменным

рабочим оборудованием.

13.8.2 Перевод гуська из транспортного положения в рабочее

ВНИМАНИЕ! ПЕРЕВОД

ГУСЬКА

В

РАБОЧЕЕ

ПОЛОЖЕНИЕ

РАЗРЕШАЕТСЯ

ВЫПОЛНЯТЬ ТОЛЬКО НА КРАНЕ, УСТАНОВЛЕННОМ НА ВЫНОСНЫЕ ОПОРЫ.

Для  перевода  гуська  из  транспортного  положения  в  рабочее  необходимо  гусек

из  закрепленного  положения  вдоль  стрелы  развернуть  и  пристыковать  основанием  к
оголовку стрелы. Перевод выполнить в следующей последовательности:

-  установить кран на выносные опоры (раздел 13.4);
-  освободить основную крюковую подвеску от зацепления;
-  втянуть все секции и установить стрелу в горизонтальное положение;
-  уложить ее на рабочую площадку основную крюковую подвеску;
-  демонтировать с оголовка стрелы клиновую обойму с грузовым канатом;
-  разобрать зажим на клиновой обойме и снять с него грузовой канат;
-  выбить из клиновой обоймы клин;
-  вынуть из клиновой обоймы грузовой канат;
-  распасовать грузовой канат и демонтировать крюковую подвеску;
-  вынуть  шесть  пальцев  с  фиксаторами  из  вилок  в  основании  гуська

(рисунок 13.6);

-  расфиксировать  блок  в  оголовке  гуська  и  установить  его  в  «верхнее»

рабочее  положение,  после  чего  зафиксировать  в  этом  положении  с
помощью пальца с фиксатором (рисунок 3.7);

-  снять фиксатор и удалить палец  из кронштейна на стреле (рисунок 13.8);
-  используя  монтажный  ремень,  привязанный  к  оголовку  гуська,  снять

гусек  с  кронштейна  на  стреле  и  отвести  оголовок  гуська  от  основания
стрелы (рисунок 13.9);
