Неподвижная грань — любая плоская грань листовой детали, принадлежащая той ее
части, которая останется неподвижной в результате сгибания или разгибания сгиба (сги!
бов).

Зависимость результата операции от выбора неподвижной грани показана на рис 92.1 на
примере разгибания сгиба.

Чтобы указать неподвижную грань, активизируйте переключатель

Неподвижная грань

и укажите нужную грань в окне детали.

В окне детали будет подсвечена выбранная грань, а в Дереве построения — элемент, ко!
торому эта грань принадлежит.

92.1.2. Выбор сгибов

Чтобы перейти к указанию сгибов, состояние которых требуется изменить, активизируй!
те переключатель

Выбор сгибов.

▼

При работе с командой разгибания необходимо выбирать согнутые сгибы. Для выбора
согнутого сгиба укажите в окне детали любую его цилиндрическую грань.

▼

При работе с командой сгибания необходимо выбирать разогнутые сгибы. Для выбора
разогнутого сгиба укажите в окне детали любую его плоскую грань, которая должна
стать цилиндрической.

В окне детали будут подсвечены выбранные сгибы, а в Дереве построения —
сгибы и листовые элементы, которым они принадлежат.

Список сгибов, указанных для разгибания (сгибания), отображается на панели
Сгибы (рис. 92.2). Эта панель содержит также кнопки для управления списком
сгибов. Описание кнопок представлено в таблице 92.1.

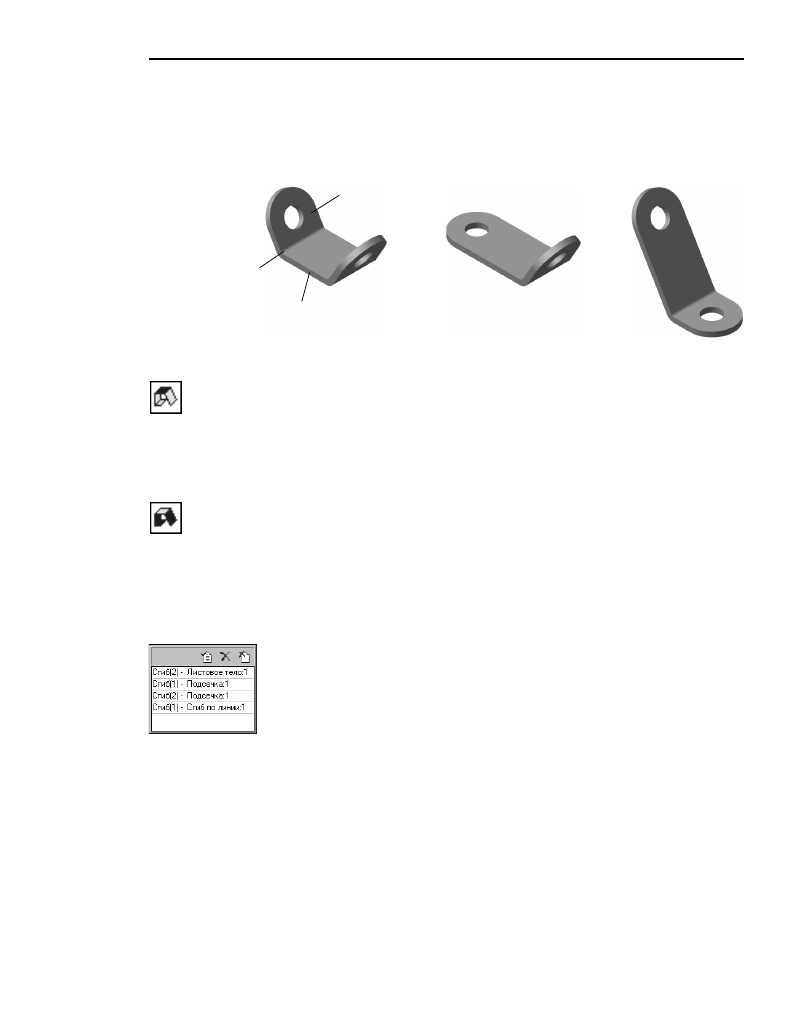

Рис. 92.1.  Зависимость результата разгибания от выбора неподвижной грани:

а) исходное состояние детали, б) неподвижна грань А, в) неподвижна грань Б

Грань Б

Грань А

Разгибаемый
сгиб

Грань А

Рис. 92.2.

Часть XIX. Детали из листового материала

180

92.2.

Развертка

Перед переключением в режим развернутого отображения листовой детали необходимо
установить

параметры развертки — выбрать неподвижную грань и задать состояния

сгибов (см. раздел 92.2.1).

Завершив настройку параметров развертки, сохраните параметры, нажав кнопку

Со

здать объект на Панели специального управления.

Чтобы переключиться в режим развернутого отображения, вызовите команду

Разверт

ка. Текущая деталь будет показана в соответствии с хранящимися в ней параметрами
развертки.

Для удобства просмотра развернутой детали можно воспользоваться ориентацией

Раз

вертка (см. раздел 92.2.2 на с. 181).

Чтобы перейти в обычный режим работы с листовой деталью, вызовите команду повтор!
но.

92.2.1. Параметры развертки

Чтобы задать параметры развертки, вызовите команду

Параметры развертки. На Па!

нели свойств появятся элементы, позволяющие настроить развертку.

Выбор неподвижной грани производится так же, как при работе с командами сгибания
и разгибания (см. раздел 92.1.1 на с. 178).

Чтобы задать для сгибов состояния, в которых они будут находиться в режиме разверт!
ки, активизируйте переключатель

Выбор сгибов.

Табл. 92.1. Управление списком сгибов

Кнопка

Описание

Выбрать все

Позволяет выбрать все сгибы.
При работе с командой разгибания в список включаются
все согнутые сгибы, а при работе с командой сгибания —
все разогнутые.
После нажатия кнопки выбранные сгибы подсвечиваются
в окне детали и в Дереве построения.

Удалить

Позволяет исключить из списка выделенный сгиб.
После нажатия кнопки в окне детали снимается выделение
с указанного сгиба.
Указание выделенного сгиба в окне детали приводит
к исключению его из списка.

Исключить все

Позволяет очистить список сгибов.
После нажатия кнопки в окне детали снимается выделение
со всех сгибов.

181

Глава 92. Разгибание и сгибание сгибов. Развертка

После этого станет доступна панель (рис. 92.3), содержащая список всех сги!
бов, имеющихся в текущей детали.

Слева от названий сгибов отображаются квадратики — поля, которые могут
содержать отметки («галочки»). Отмеченные сгибы будут показаны в режиме
развертки разогнутыми, а сгибы без отметок — согнутыми. Чтобы отметить
сгиб, щелкните мышью в поле рядом с его названием. При выделении сгиба в
списке он подсвечивается в окне детали, а при указании в окне детали — вы!
деляется в списке. Это позволяет контролировать правильность настройки.

Чтобы ускорить настройку, воспользуйтесь кнопками, расположенными над
списком сгибов. Описание кнопок приведено в таблице 92.2.

92.2.2. Ориентация Развертка

При сохранении параметров развертки в список ориентаций
(см. раздел 78.3.2 на с. 36) текущей детали добавляется ориентация

Развер

тка.

Ориентация

Развертка появляется также в списке ориентаций, доступных

при создании произвольного вида листовой детали, содержащей параметры
развертки (см. раздел 92.4 на с. 183).

В ориентации

Развертка деталь располагается так, чтобы направление взгля!

да было перпендикулярно грани, указанной в качестве неподвижной.

При настройке параметров развертки рекомендуется в качестве неподвижной
выбирать какую!либо внешнюю или внутреннюю грань детали (а не торцевую
или боковую). Это сделает более удобным просмотр развертки и ее изобра!
жение в чертеже.

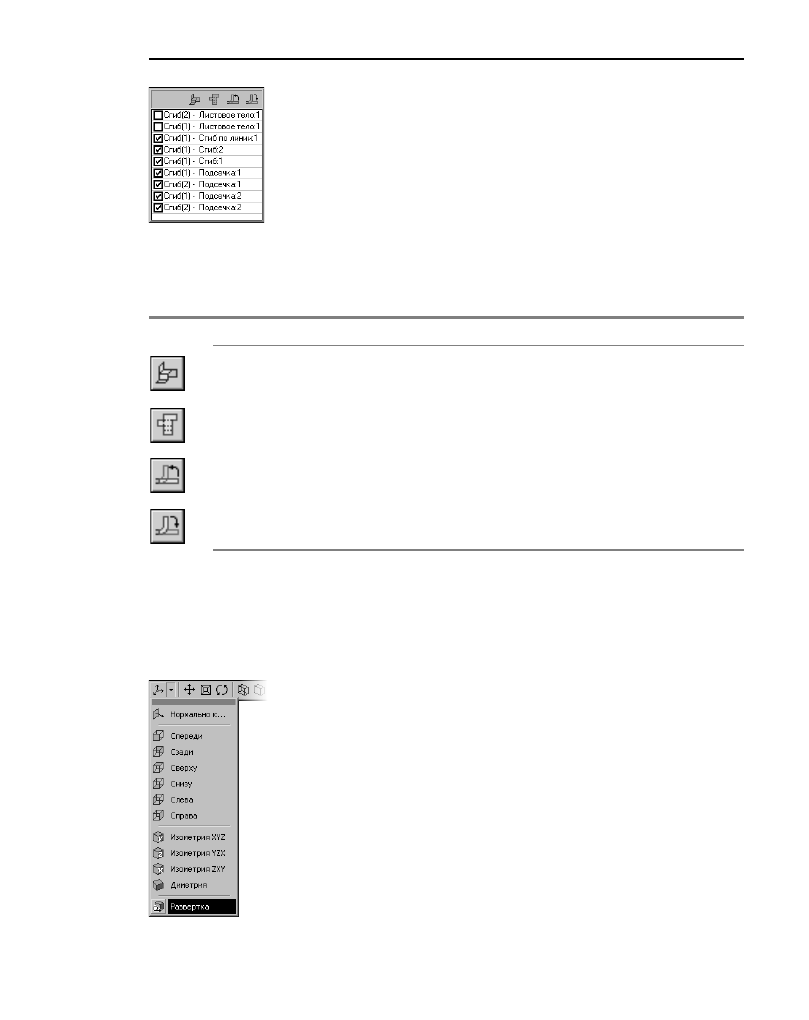

Рис. 92.3.

Табл. 92.2. Управление состоянием сгибов

Кнопка

Описание

Согнуть все

Позволяет убрать «галочки» сразу у всех ранее отмеченных сгибов.

Разогнуть все

Позволяет отметить «галочками» сразу все сгибы списка.

Согнуть
выбранные

Позволяет убрать «галочки» у выбранных сгибов

*

.

Разогнуть
выбранные

Позволяет отметить «галочками» сгибы, выделенные в списке

*

.

* Чтобы выделить несколько сгибов в списке, используйте клавиши <Shift>

и <Ctrl>.
Чтобы выделить несколько сгибов в окне детали, просто последовательно
указывайте их.

Рис. 92.4.

Часть XIX. Детали из листового материала

182

92.2.3. Удаление параметров развертки

Чтобы удалить параметры развертки, вызовите команду

Операции — Элементы лис

тового тела — Удалить параметры развертки. Из текущей детали будут удалены ус!
тановленные ранее параметры развертки и ориентация

Развертка.

Если параметры текущей листовой детали еще не настраивались, то их удаление невоз!
можно. В этом случае команда

Операции — Элементы листового тела — Удалить

параметры развертки недоступна.

92.3.

Особенности разгибания и сгибания

При разгибании и сгибании сгибов необходимо учитывать следующие обстоятельства.

▼

Если сгиб не затронут никакими другими элементами, то его разгибание и сгибание воз!
можно всегда.

▼

Элементы, затрагивающие сгиб, могут располагаться так, что разгибание или сгибание
этого сгиба окажется невозможным (рис. 92.5, 92.6).

▼

Операции, в результате которых ребра и/или грани сгиба полностью перестраиваются,
всегда делают его разгибание или сгибание невозможным (рис. 92.7).

а)

б)

в)

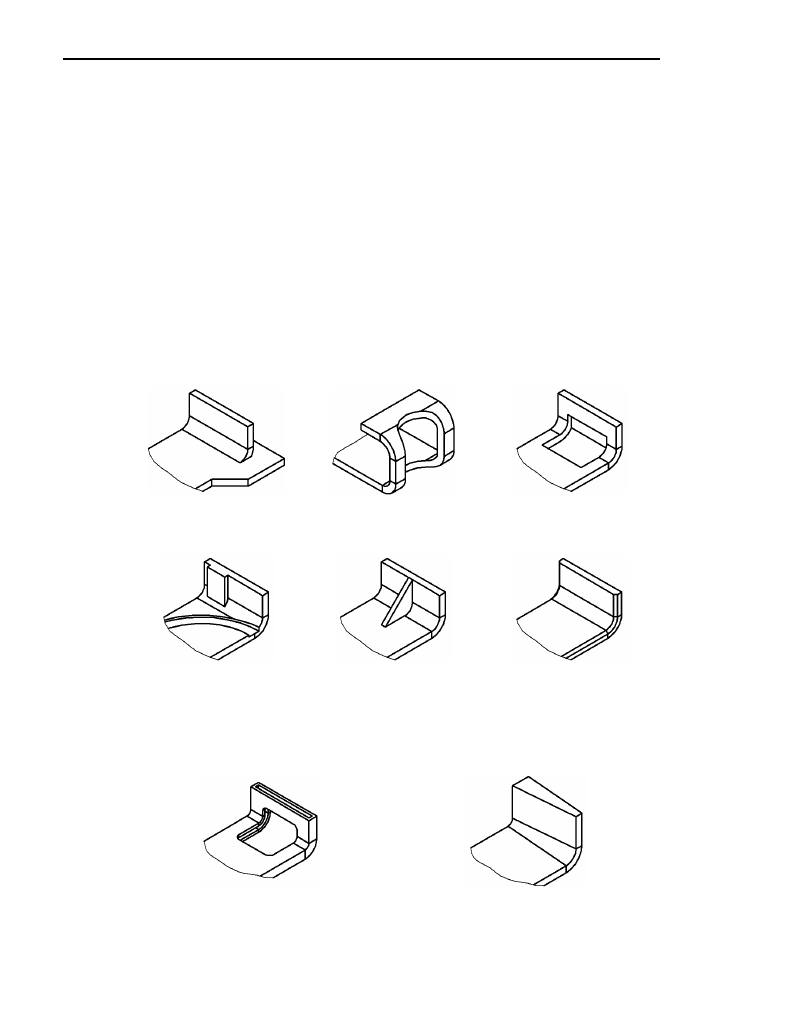

Рис. 92.5.  Примеры листовых элементов, делающих невозможным разгибание сгиба:

а) пластина, б) отверстие, в) вырез

а)

б)

в)

Рис. 92.6.  Примеры формообразующих и конструктивных элементов,

делающих невозможным разгибание сгиба:

а) приклеенный и вырезанный элементы, б) ребро жесткости, в) фаска

а)

б)

Рис. 92.7.  Примеры операций, делающих невозможным разгибание сгиба:

а) оболочка, б) уклон
