Глава 91. Отверстия

91.2.2. Формирование выреза

Вызовите команду

Вырез в листовом теле.

В окне детали появится фантом выреза.

Выберите тип построения выреза. В группе

Тип на вкладке Параметры Панели свойств

активизируйте переключатель, соответствующий нужному типу построения. Правила
построения для вырезов такие же, как для отверстий (см. табл. 91.1 на с. 172).

Укажите, какая часть детали должна быть отсечена при вырезании. Для этого активизи!
руйте нужный переключатель в группе

Результат операции на вкладке Вырезание.

Если активен переключатель

Вычитание элемента, то будет удалена часть детали, на!

ходящаяся внутри поверхности, образованной перемещением эскиза выреза
(рис. 91.4, б).

Если активен переключатель

Пересечение элементов, то будет удалена часть детали,

находящаяся снаружи этой поверхности (рис. 91.4, в).

Чтобы подтвердить формирование выреза, нажмите кнопку

Создать объект на Панели

специального управления.

В детали появится вырез, а в Дереве построения — его пиктограмма.

Если вырез захватывает сгиб, то при изменении состояния сгиба (см. раздел 92.1 на с. 178)
вырез перестраивается. Получившаяся в результате форма выреза зависит от способа его
построения и от того, в каком состоянии находился сгиб во время создания выреза.

Рассмотрим варианты создания и перестроения вырезов, захватывающих сгибы, на при!
мере детали, показанной на рис. 91.5.

Команда

Вырез доступна, если выделен один эскиз (эскиз выреза).

а)

б)

в)

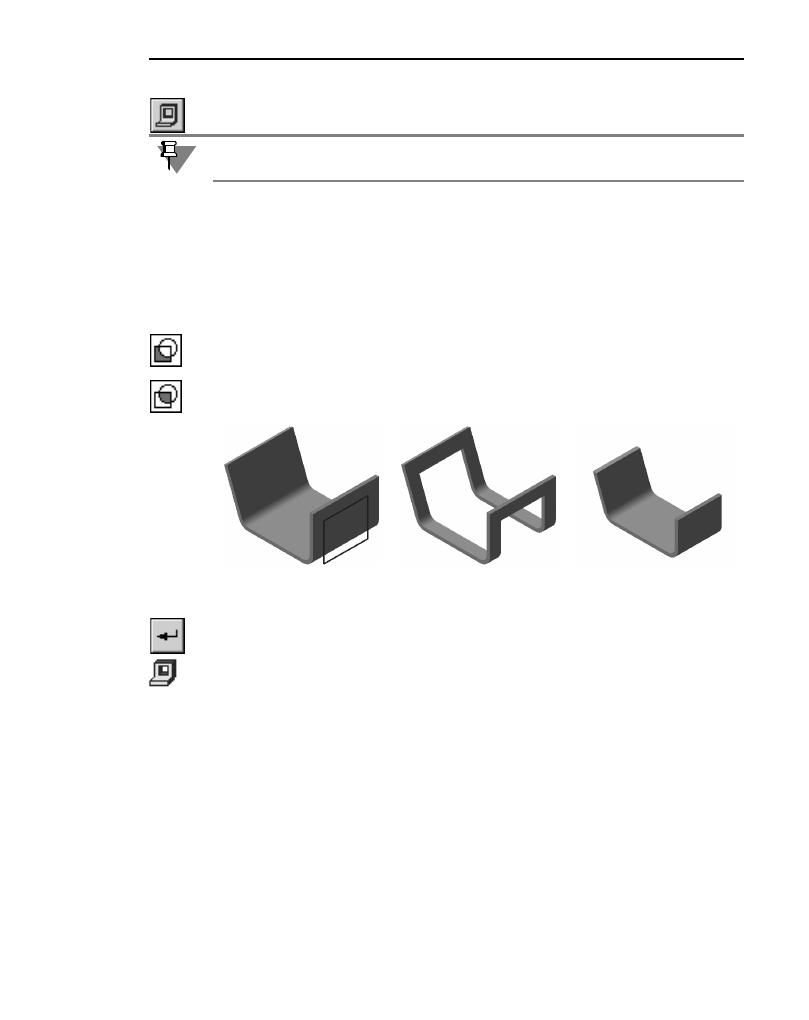

Рис. 91.4.  Результат построения выреза в листовой детали:

а) исходное состояние детали и эскиз выреза, б) вырез вычитанием, в) вырез пересечением

Часть XIX. Детали из листового материала

176

Перестроение вырезов, построенных

По толщине, показано на рис. 91.6.

Перестроение вырезов, построенных

На глубину, показано на рис. 91.7. Вырезы, пост!

роенные

До грани, перестраиваются аналогично.

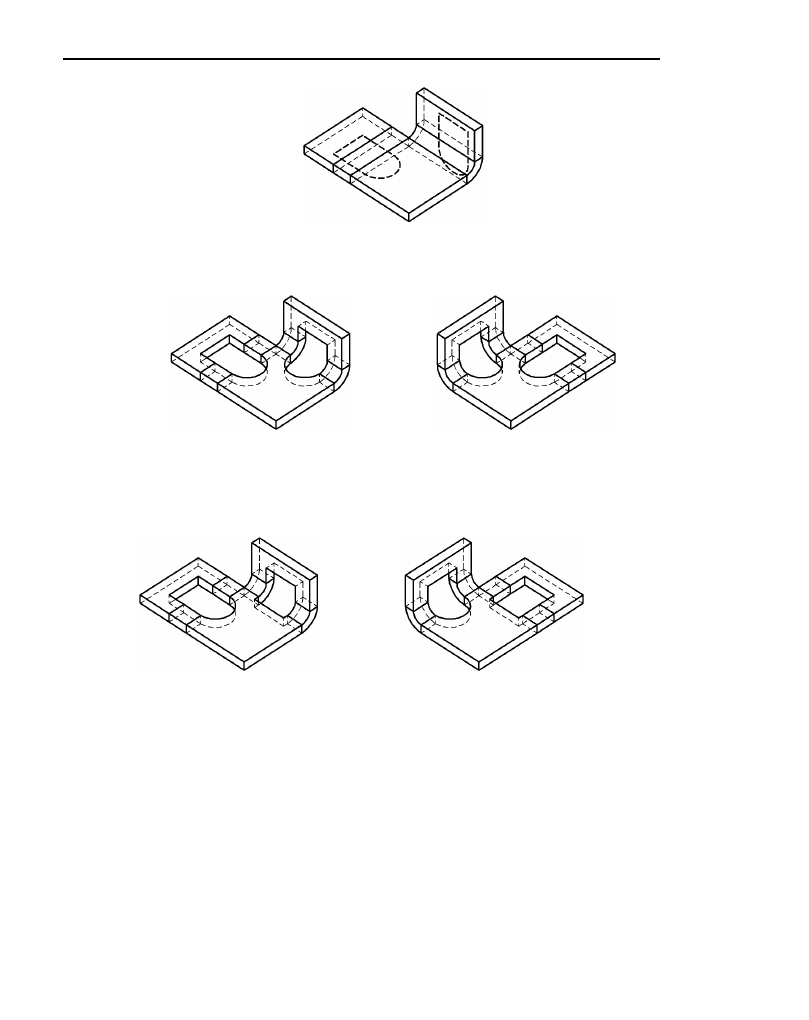

Рис. 91.5.  Исходное состояние детали. Эскизы вырезов

(расположенные на невидимых гранях) показаны основной штриховой линией

а)

б)

Рис. 91.6.  Вырезы, построенные способом По толщине:

а) вид детали сразу после создания вырезов, б) результат изменения состояния сгибов

а)

б)

Рис. 91.7.   Вырезы, построенные способом На глубину:

а) вид детали сразу после создания вырезов, б) результат изменения состояния сгибов

177

Глава 92.

Разгибание и сгибание сгибов. Развертка

Любой сгиб листовой детали (полученный как с помощью команд

Сгиб, Сгиб по линии,

Подсечка, так и при создании листового тела на основе разомкнутого эскиза) может на!
ходиться в согнутом или разогнутом состоянии.

По умолчанию сгибы формируются в согнутом состоянии. При необходимости во время
создания (редактирования) сгиба или листового тела ему можно присвоить признак «ра!
зогнуто». Этим признаком можно также управлять с помощью команд

Разогнуть и Со

гнуть в контекстном меню элемента (см. раздел 89.3.4 на с. 143).

Кроме того, существуют специальные команды для изменения состояния одного или
сразу нескольких сгибов листовой детали:

Разогнуть и Согнуть.

Команда

Разогнуть может быть применена к сгибам, не имеющим признака «разогну!

то», а также к сгибам, согнутым с помощью команды

Согнуть.

Команда

Согнуть может быть применена к сгибам, имеющим признак «разогнуто», а

также к сгибам, разогнутым с помощью команды

Разогнуть.

Работа с указанными командами подробно рассмотрена в разделе 92.1.

Описанные способы управления состоянием сгибов могут применяться в любое время
при редактировании детали. Однако их действия не равнозначны. Различие между ко!
мандами

Разогнуть и Согнуть из контекстного меню листового элемента и командами

Разогнуть и Согнуть из меню Операции — Элементы листового тела состоит в сле!
дующем.

Использование первой пары команд — это редактирование

отдельного элемента: изме!

няются состояния сгибов, входящих в состав этого элемента, в то время как использо!
вание второй пары — это редактирование листовой

детали в целом: в нее добавляется

операция Разогнуть или Согнуть.

Как и любое редактирование, редактирование листовых элементов с помощью команд
Разогнуть и Согнуть из контекстного меню может приводить к ошибкам в объектах,
производных от этих элементов (отверстиях, вырезах и т.п.).

Редактирование детали с помощью команд

Разогнуть и Согнуть из меню Операции —

Элементы листового тела к ошибкам, естественно, не приводит. Однако, такое редак!
тирование увеличивает общее количество операций в детали, а следовательно, и время
ее обработки (время открытия файла, перестроения модели, создания ассоциативных
видов и т.п.).

Таким образом, если листовой элемент не имеет производных объектов (это можно вы!
яснить, например, с помощью команды

Отношения), то его состояние можно изменять

с помощью команд контекстного меню. В противном случае лучше использовать коман!
ды из меню

Операции — Элементы листового тела.

Присвоение признака «разогнуто» листовому телу с разомкнутым эскизом означает раз!
гибание всех его сгибов, в то время как команда

Разогнуть позволяет выборочно разо!

гнуть сгибы листового тела.

Часть XIX. Детали из листового материала

178

Кроме вышеописанных приемов изменения состояния сгибов, существует специальный
режим отображения листовой детали —

представление в развернутом виде. В этом ре!

жиме выбранные пользователем сгибы показываются в согнутом состоянии, а
остальные — в разогнутом.

Состояния сгибов, установленные во время редактирования детали, при переходе в ре!
жим развернутого отображения игнорируются.

В данном режиме возможен просмотр детали, а также измерение ее геометрических и
массо!центровочных характеристик. Редактирование детали в режиме развертки невоз!
можно.

Настройка и включение режима отображения детали в развернутом виде рассмотрены в
разделе 92.2 на с. 180.

92.1.

Разгибание и сгибание

Чтобы разогнуть или согнуть сгиб (несколько сгибов) листовой детали, вызовите коман!
ду

Разогнуть или Согнуть соответственно.

После вызова команды необходимо задать

неподвижную грань и сгибы, состояние ко!

торых требуется изменить. Для этого используются элементы, появляющиеся на вклад!
ке

Параметры Панели свойств. Подробно назначение элементов и работа с ними опи!

саны в разделах 92.1.1 и 92.1.2.

Завершив настройку сгибания или разгибания, нажмите кнопку

Создать объект на Па!

нели специального управления.

Листовая деталь будет перестроена в соответствии с заданными параметрами разгиба!
ния или сгибания, а в Дереве построения появится пиктограмма разгибания или сгиба!
ния.

92.1.1.

Неподвижная грань

В результате разгибания или сгибания любого сгиба часть детали, примыкающая к этому
сгибу с одной стороны, поворачивается относительно части, примыкающей к сгибу с
другой стороны. Другими словами, одна часть детали остается неподвижной относи!
тельно ее системы координат, а другая — перемещается.

Если известно, что для создания каких!либо элементов необходимо, чтобы определен!
ные сгибы были разогнуты, то целесообразным будет следующий порядок работы.

1. Постройте листовые элементы в разогнутом состоянии.

2. Постройте производные от них объекты.

3. Согните сгибы с помощью команды

Операции — Элементы листового тела —

Согнуть.

Приведенная схема позволяет не вводить дополнительную операцию разгибания.

Копии сгибов, полученные зеркальным отображением листовой детали, не учитываются
при сгибании и разгибании сгибов, а также при настройке и отображении развертки.
