Глава 89. Сгибы

89.7.3. Принцип построения замыкания встык

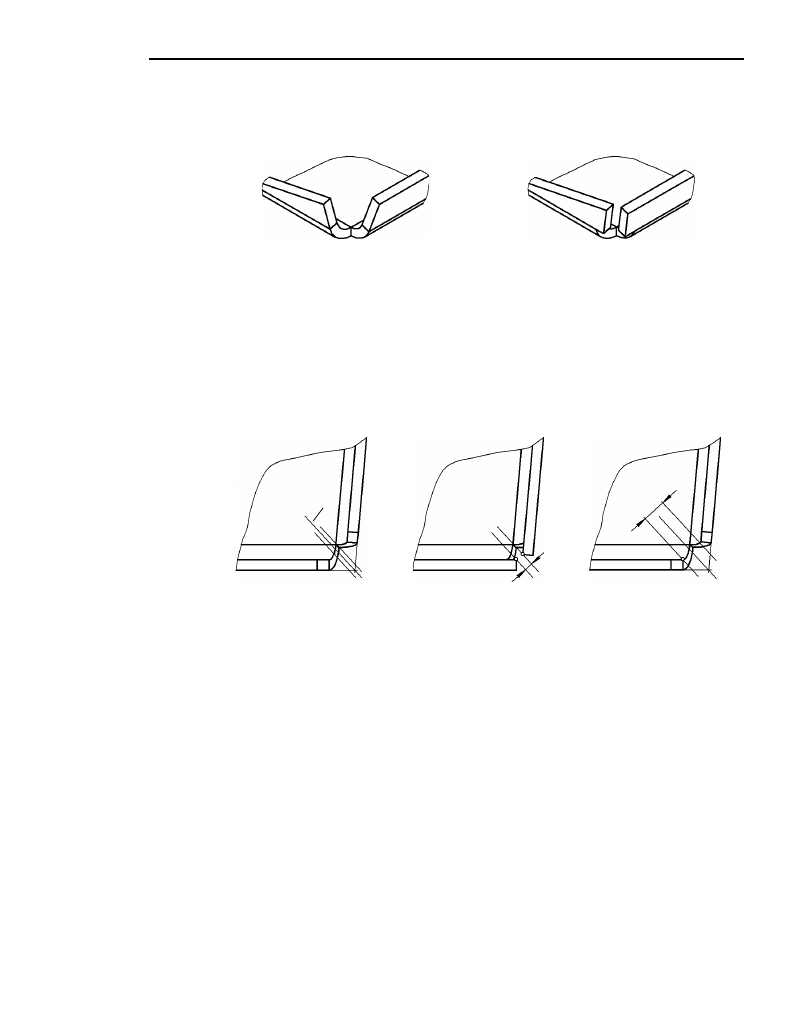

Рассмотрим принцип построения замыкания встык на примере детали, показанной на
рис. 89.33.

Положение сторон угла определяется следующим образом.

1. В плоскости измерения зазора строится биссектриса замыкаемого угла (рис. 89.34, а).

2. С каждой стороны от биссектрисы на расстоянии, равном половине величины зазора,

проводятся параллельные линии (рис. 89.34, а).

3. Стороны угла продолжаются до соприкосновения с полученными линиями

(рис. 89.34, б).

Минимальное значение зазора — 0, максимальное определяется, как показано на
рис. 89.34, в.

89.7.4. Принцип построения замыкания с перекрытием

Замыкание с перекрытием строится по!разному в зависимости от того, каким оказыва!
ется замыкаемый угол — острым или тупым.

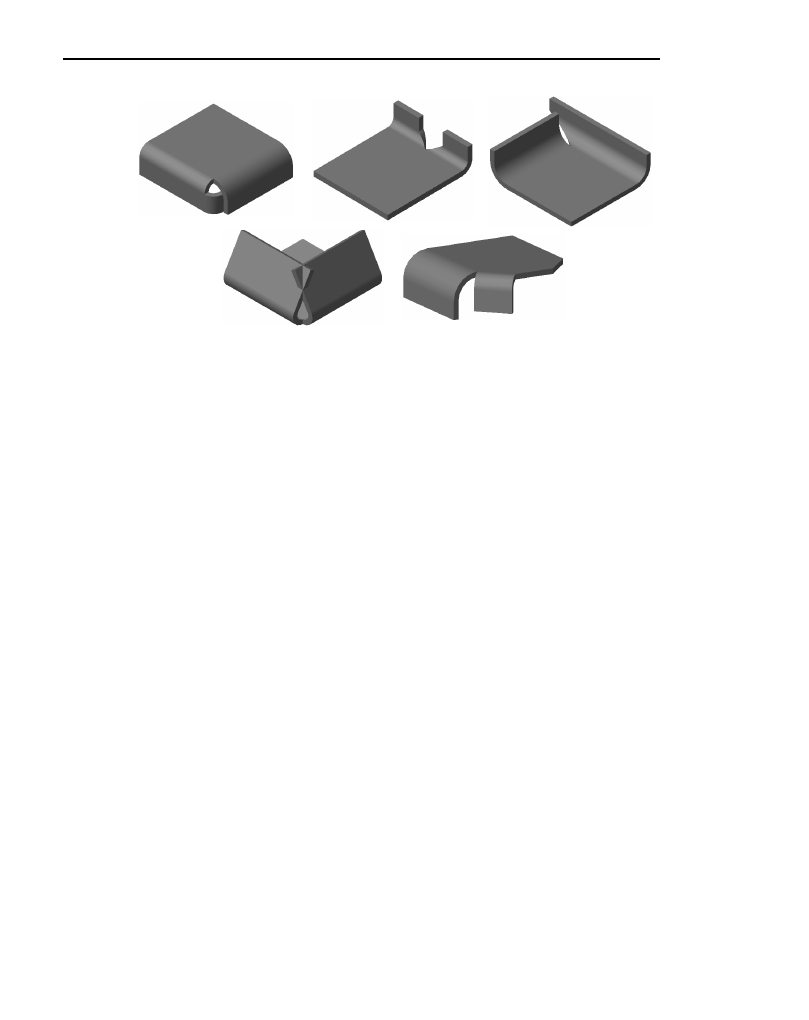

Рассмотрим принцип построения замыкания с перекрытием на примере деталей, пока!
занных на рис. 89.35.

а)

б)

Рис. 89.33.  Замыкание встык: а) исходное состояние детали,

б) результат замыкания угла (зазор отличен от нуля)

а)

б)

в)

Рис. 89.34.  Замыкание встык: а), б) определение положения сторон угла,

в) определение максимального зазора

Биссектриса

замыкаемого

угла

Часть XIX. Детали из листового материала

168

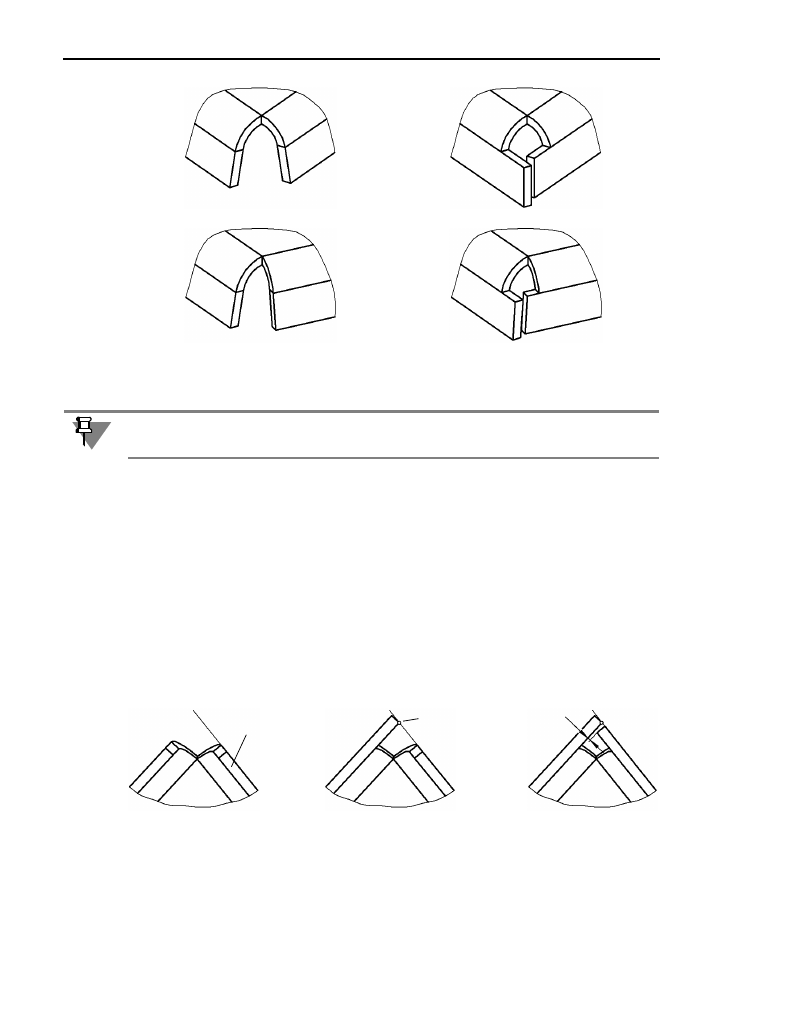

Замыкание с перекрытием строится следующим образом.

1. В плоскости измерения зазора строится прямая — след плоскости внешней грани пере!

крываемой стороны угла (рис. 89.36, а; 89.37, а).

2. Перекрывающая сторона продолжается до соприкосновения с этой прямой

(рис. 89.36, б; 89.37, б).

3. Перекрываемая сторона продолжается до тех пор, пока расстояние между ней и пере!

крывающей стороной не станет равным заданному зазору.

3.1.

Если замыкаемый угол острый, то зазор измеряется так, как показано на
рис. 89.36, в.

3.2.

Если замыкаемый угол тупой, то зазор измеряется так, как показано на
рис. 89.37, в.

а)

б)

Рис. 89.35.  Замыкание с перекрытием (исходное состояние детали и результат операции):

а) замыкаемый угол острый, б) замыкаемый угол тупой

На величину замыкаемого угла влияет взаимное положение сгибов (угол между линиями
сгибов), а также углы самих сгибов.

а)

б)

в)

Рис. 89.36.  Построение замыкания с перекрытием для острого угла: а), б) определение

положения перекрывающей стороны, в) определение положения перекрываемой стороны

Перекрываемая

сторона угла

Точка
соприкосновения

169

Глава 89. Сгибы

Минимальное значение зазора — 0, максимальное определяется, как показано на
рис. 89.38.

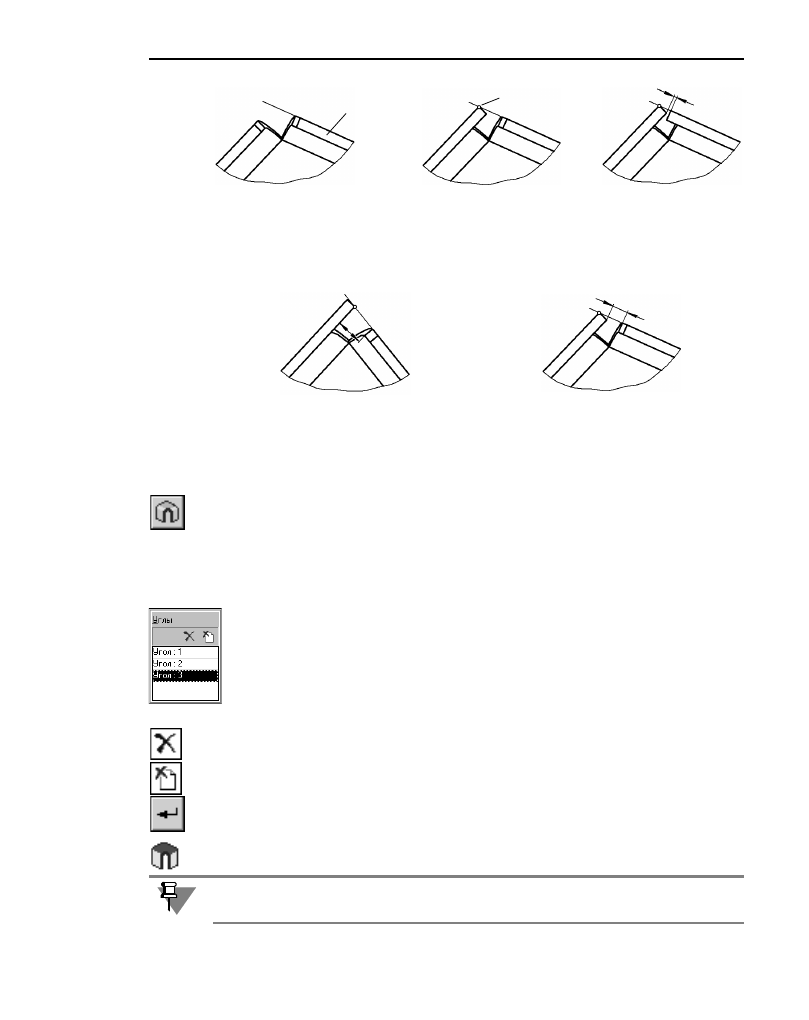

89.7.5. Выполнение замыкания

Чтобы замкнуть один или несколько углов детали, вызовите команду

Замыкание уг

лов.

Укажите пару смежных сгибов. Для этого выберите боковую грань (или ребро, принадле!
жащее боковой грани) одного из них. В окне модели подсветятся боковые грани выбран!
ных смежных сгибов и соответствующие грани плоских частей детали, примыкающих к
сгибам (стороны замыкаемого угла).

Выберите тип замыкания (см. раздел 89.7.1 на с. 166).

Задайте зазор, с которым требуется замкнуть угол (см. раздел 89.7.2 на с. 166).

За один вызов команды

Замыкание углов вы можете указать несколько углов для

замыкания. Их список отображается на панели

Углы (рис. 89.39). При выделении уг!

ла в списке он подсвечивается в окне модели. Для выделенного угла можно изменить
тип замыкания и зазор.

Чтобы удалить выделенный угол из списка, активизируйте переключатель

Удалить.

Чтобы очистить весь список, активизируйте переключатель

Исключить все.

Завершив настройку замыкания углов, нажмите кнопку

Создать объект на Панели спе!

циального управления.

Выбранные углы будут замкнуты, а в Дереве построения появится пиктограмма замыка!
ния углов.

а)

б)

в)

Рис. 89.37.  Построение замыкания с перекрытием для тупого угла: а), б) определение

положения перекрывающей стороны, в) определение положения перекрываемой стороны

Перекрываемая

сторона угла

Точка
соприкосновения

а)

б)

Рис. 89.38.  Максимальный зазор при замыкании с перекрытием:

а) замыкаемый угол острый, б) замыкаемый угол тупой

Рис. 89.39.

В некоторых случаях смежные сгибы имеют такие параметры или располагаются друг
относительно друга так, что замыкание угла становится невозможным (рис. 89.40).

Часть XIX. Детали из листового материала

170

Рис. 89.40.  Примеры смежных сгибов, замыкание угла между которыми невозможно
