Глава 90.

Пластины

Пластина — плоский элемент, приклеенный к листовой детали. Пластина формируется
путем выдавливания замкнутого эскиза на глубину, равную толщине материала детали.

Перед добавлением пластины к листовой детали в этой детали необходимо создать эс!
киз, определяющий форму пластины.

90.1.

Требования к эскизу пластины

▼

Эскиз должен располагаться на внешней или внутренней плоской грани листового тела
или листового элемента.

▼

Эскиз может содержать один или несколько контуров.

▼

Контуры в эскизе должны быть замкнуты.

▼

Контуры могут быть вложенными. Уровень вложенности — один.

▼

Внешний контур эскиза должен пересекаться с контуром базовой грани или иметь с ним
общие точки.

90.2.

Формирование пластины

Чтобы построить пластину, вызовите команду

Пластина.

В окне детали появится фантомное изображение создаваемой пластины. Стрелкой пока!
зано направление выдавливания. Это направление, а также глубина выдавливания опре!
деляются системой автоматически.

Чтобы подтвердить формирование пластины в листовой детали, нажмите кнопку

Со

здать объект на Панели специального управления.

В окне модели появится созданная пластина, а в Дереве построения — соответствующая
пиктограмма.

Команда

Пластина доступна, если выделен один эскиз.

а)

б)

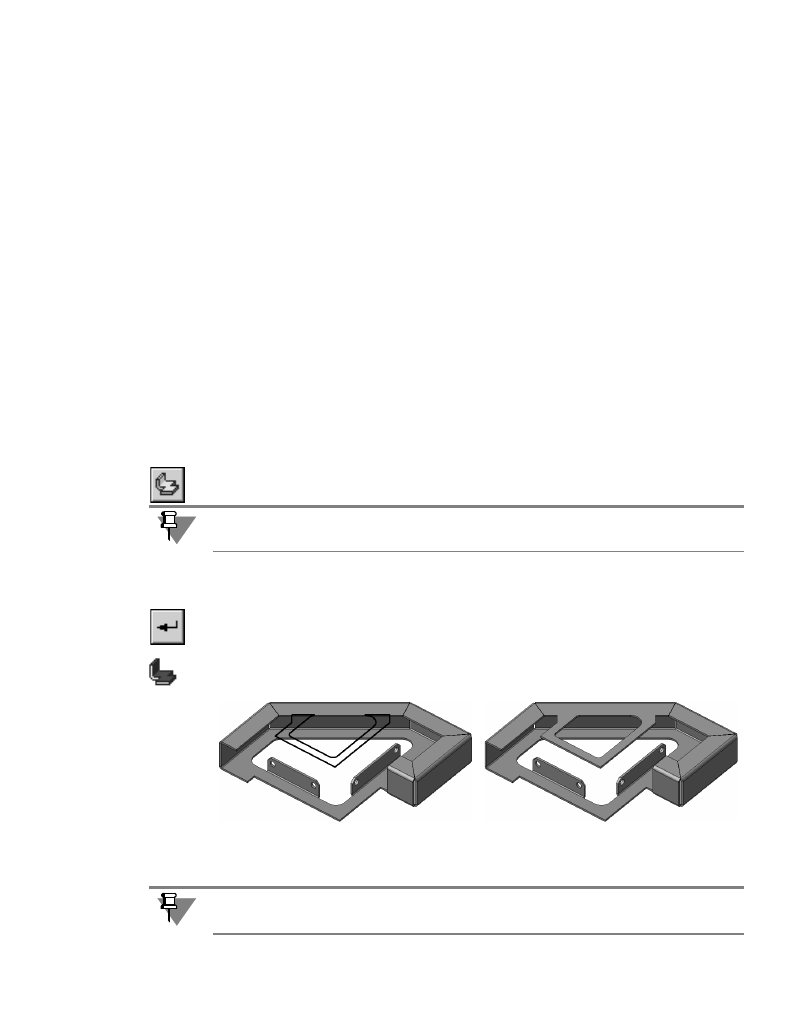

Рис. 90.1.  Создание пластины:

а) исходное состояние детали и эскиз пластины, б) результат операции

Если пластина полностью или частично перекрывает сгиб, то его разгибание делается
невозможным. Подробнее об этом рассказано в разделе 92.3 на с. 182.

172

Глава 91.

Отверстия

В листовой детали возможно создание круглых отверстий и отверстий произвольного
профиля —

вырезов.

Для формирования круглых отверстий и вырезов служат команды

Отверстие в листо

вом теле и Вырез в листовом теле соответственно. Подробное описание этих команд
приведено в разделах 91.1 и 91.2.

91.1.

Отверстие

Чтобы создать в листовой детали круглое отверстие, выделите грань, на которой оно бу!
дет расположено, и вызовите команду

Отверстие в листовом теле.

В окне детали появится фантом отверстия.

По умолчанию центр отверстия размещается в начале локальной системы координат вы!
бранной грани.

Чтобы расположить отверстие в нужном месте грани, введите значения координат в поле
т на вкладке Панели свойств Параметры. Вы можете также указать положение отверс!
тия мышью. Для этого расфиксируйте поле

т и укажите нужную точку в окне детали. Ко!

ординаты выбранной точки будут определены автоматически.

Введите диаметр отверстия в поле

Диаметр.

Все сделанные изменения немедленно отражаются на фантоме отверстия в окне детали.

В группе

Тип активизируйте переключатель, соответствующий нужному типу построе!

ния (см. табл. 91.1).

Для создания отверстий в листовой детали рекомендуется пользоваться именно коман!
дами

Отверстие в листовом теле и Вырез в листовом теле, поскольку они учитыва!

ют особенности, характерные для листовых тел и листовых элементов.

Для задания положения и диаметра отверстия можно использовать характерные точки
(см. главу 86).

Табл. 91.1. Тип построения отверстия

Значение опции
Тип построения

Правила построения

По толщине

*

Отверстие проходит от указанной грани до противоположной ей в
направлении, перпендикулярном этим граням.
Если отверстие захватывает сгиб или сгиб вместе с
примыкающими к нему частями детали, то оно переходит на этот
сгиб и примыкающие части как «обертка».

173

Глава 91. Отверстия

Чтобы подтвердить формирование отверстия, нажмите кнопку

Создать объект на Па!

нели специального управления.

В детали появится круглое отверстие, а в Дереве построения — его пиктограмма.

Если отверстие захватывает сгиб, то при изменении состояния сгиба (см. раздел 92.1 на
с. 178) отверстие перестраивается. Получившаяся в результате форма отверстия зави!
сит от способа его построения и от того, в каком состоянии находился сгиб во время со!
здания отверстия.

На глубину

Построение отверстия данным способом есть вырезание элемента
выдавливания с заданием произвольного расстояния
выдавливания. Выдавливание производится перпендикулярно
грани, выбранной для построения отверстия. Направление
выдавливания — внутрь по отношению к телу детали.
Чтобы задать расстояние выдавливания, введите его в поле
Глубина на вкладке Параметры Панели свойств.
Если отверстие захватывает сгиб, то оно не переходит на него как
«обертка».

До грани

Построение отверстия данным способом есть вырезание элемента
выдавливания с указанием объекта для автоматического
определения расстояния выдавливания. Выдавливание
производится перпендикулярно грани, выбранной для построения
отверстия. Направление выдавливания — внутрь по отношению к
телу детали.
Чтобы задать объект, ограничивающий расстояние выдавливания,
укажите его в окне модели. В качестве этого объекта может
использоваться грань, поверхность, проекционная или
вспомогательная плоскость.
Если отверстие захватывает сгиб, то оно не переходит на него как
«обертка».

* Построение отверстия способом

По толщине возможно при выполнении

следующих условий:
—для построения отверстия должна быть указана внешняя или внутренняя

плоская грань листового тела или листового элемента,

—отверстие должно пересекаться с указанной гранью.

Табл. 91.1. Тип построения отверстия

Значение опции
Тип построения

Правила построения

При создании отверстия в детали автоматически формируется эскиз. Он располагается
на грани, указанной для построения отверстия, и содержит вспомогательную точку, на!
ходящуюся в центре отверстия.

Часть XIX. Детали из листового материала

174

Рассмотрим примеры создания и перестроения отверстий, захватывающих сгибы, на
примере детали, показанной на рис. 91.1.

Перестроение отверстий, построенных

По толщине, показано на рис. 91.2.

Перестроение отверстий, построенных

На глубину, показано на рис. 91.3. Отверстия,

построенные

До грани, перестраиваются аналогично.

91.2.

Вырез

Перед формированием выреза в детали необходимо создать на ее грани эскиз, изобра!
жающий профиль этого выреза.

91.2.1.

Требования к эскизу

▼

В эскизе должен быть один контур.

▼

Контур в эскизе должен быть замкнутым.

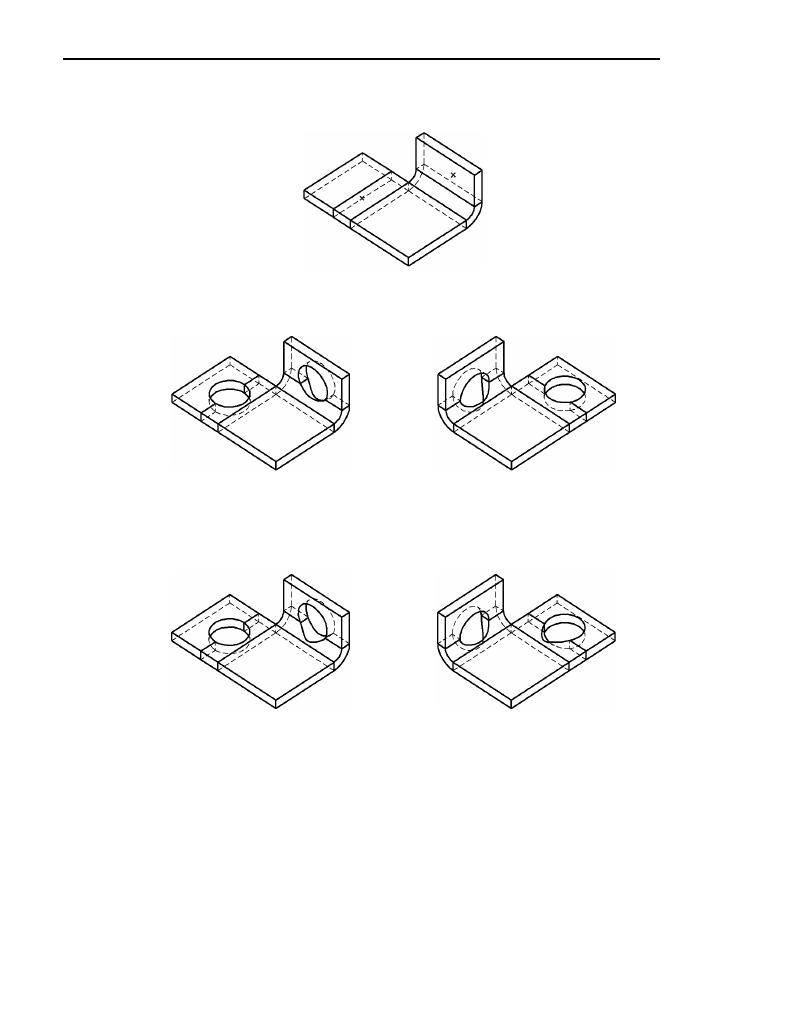

Рис. 91.1.  Исходное состояние детали. Центры будущих отверстий (расположенные на

невидимых гранях) обозначены «крестиками»

а)

б)

Рис. 91.2.  Отверстия, построенные способом По толщине:

а) вид детали сразу после создания отверстий, б) результат изменения состояния сгибов

а)

б)

Рис. 91.3.  Отверстия, построенные способом На глубину:

а) вид детали сразу после создания отверстий, б) результат изменения состояния сгибов
