159

Глава 89. Сгибы

89.5.2. Способ формирования сгиба

При построении сгиба по линии вы можете выбрать способ его формирования из списка
Способ сгиба (табл. 89.6). В таблице показаны схемы построения сгибов для различных
величин и направлений отсчета углов.

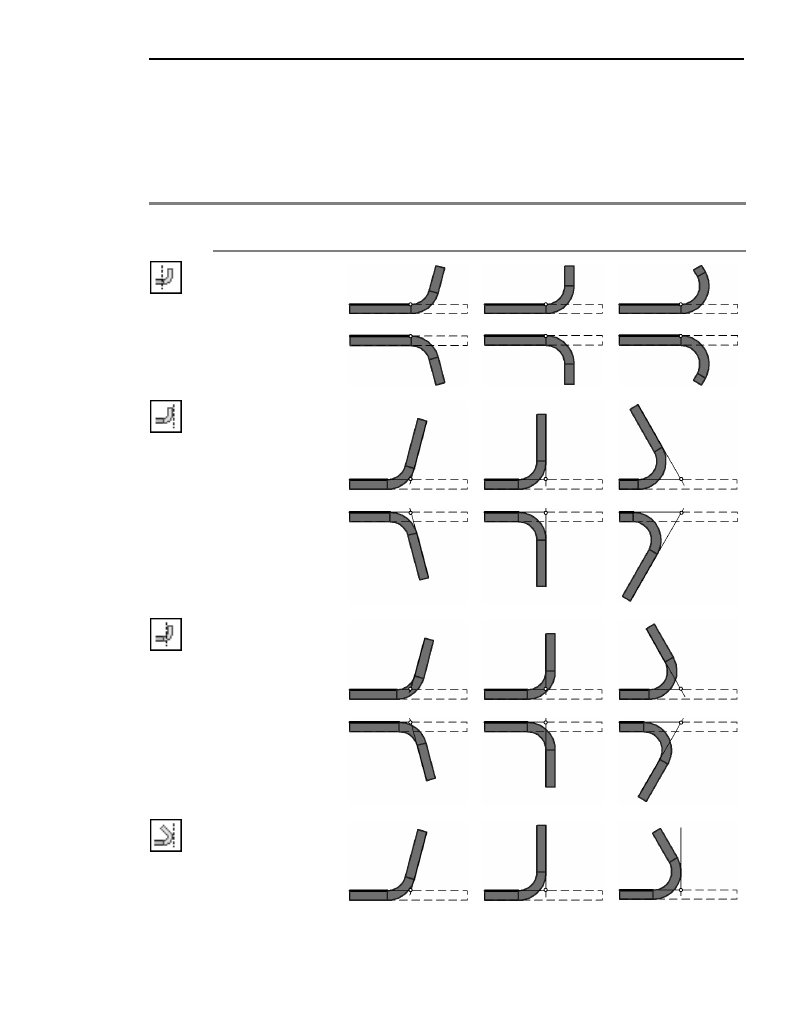

Табл. 89.6. Схема построения сгиба в зависимости от способа формирования

*

Значение опции
Способ сгиба

Схема построения

По линии сгиба

Линия сгиба
снаружи

Линия сгиба
внутри

По касанию

Часть XIX. Детали из листового материала

160

89.6.

Подсечка

Вы можете создать в детали сразу два сгиба по прямой линии относительно какой!либо
грани этой детали. Указанные линия и грань будут считаться линией сгиба и базовой гра!
нью подсечки.

В качестве линии сгиба могут быть использованы следующие прямолинейные объекты:

▼

отрезок эскиза,

▼

сегмент ломаной,

▼

вспомогательная ось,

▼

прямолинейное ребро формообразующего элемента или поверхности.

Требования к линии сгиба:

▼

линия сгиба должна располагаться в плоскости базовой грани,

▼

линия сгиба должна иметь с базовой гранью хотя бы одну общую точку.

Результат построения подсечки зависит от взаимного расположения базовой грани и ли!
нии сгиба. Общее правило: сгибается та часть детали, которой принадлежит базовая
грань или участок базовой грани, полностью или частично содержащий линию сгиба.

* На схеме показана проекция детали на плоскость, перпендикулярную ли!

нии сгиба. Проекция базовой грани обозначена утолщенным отрезком, а
проекция линии сгиба — кружком.

Табл. 89.6. Схема построения сгиба в зависимости от способа формирования

*

Значение опции
Способ сгиба

Схема построения

Вспомогательная ось показывается в модели в виде отрезка. Несмотря на это, ось явля!
ется бесконечной прямой. Поэтому при выборе оси в качестве линии сгиба не важно,
имеет ли изображающий ее отрезок общие точки с базовой гранью. Для корректного
построения подсечки достаточно, чтобы продолжение оси имело общие точки с базовой
гранью.

Если в качестве линии сгиба используется отрезок или сегмент ломаной, а сгибаемая
грань имеет сложную форму, то для корректного построения сгиба рекомендуется рас!
полагать линию сгиба так, чтобы она непосредственно проходила по всем тем участкам,
которые должны быть согнуты.

161

Глава 89. Сгибы

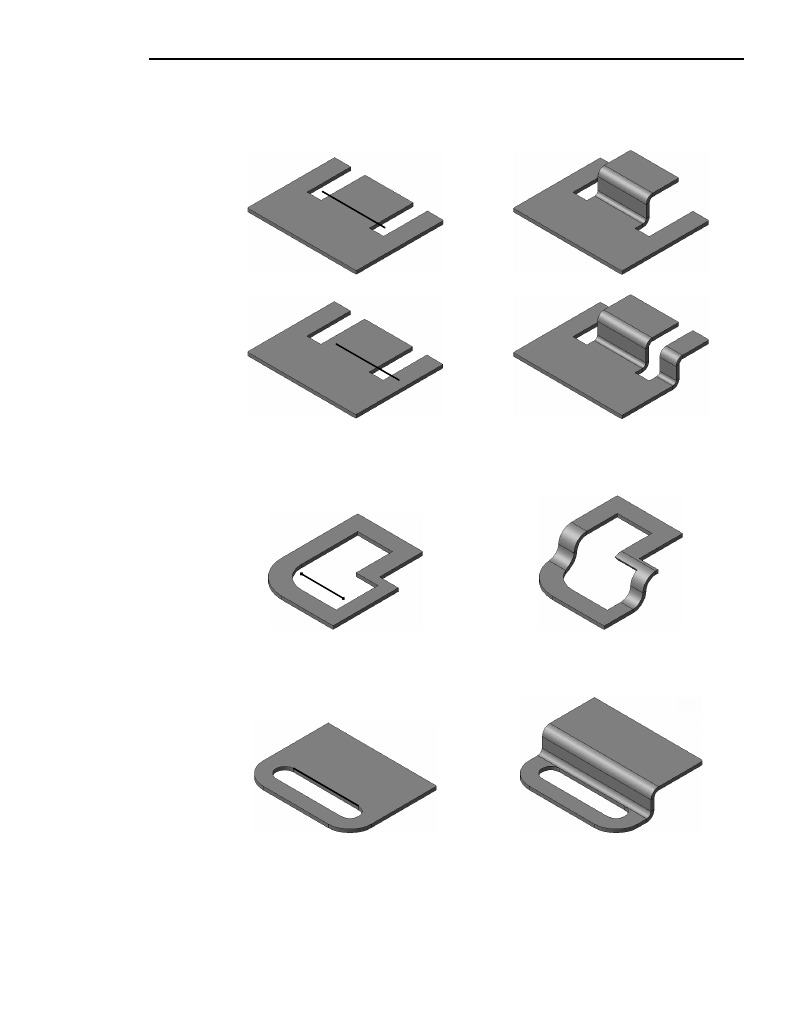

На рисунках 89.24–89.27 показаны варианты подсечек. В качестве базовой грани во всех
представленных случаях используется верхняя плоская грань детали; линия сгиба пока!
зана утолщенной.

а)

б)

в)

г)

Рис. 89.24.  Зависимость результата построения подсечки от положения линии сгиба:

а), в) варианты положения линии сгиба,

б), г) соответствующие результаты выполнения операции

а)

б)

Рис. 89.25.  Использование вспомогательной оси в качестве линии сгиба подсечки:

а) расположение оси, б) результат построения

а)

б)

Рис. 89.26.  Использование ребра в качестве линии сгиба подсечки:

а) расположение ребра, б) результат построения

Часть XIX. Детали из листового материала

162

Чтобы построить подсечку, вызовите команду

Подсечка.

Укажите базовую грань подсечки и линию сгиба.

Выберите неподвижную сторону (см. раздел 89.5.1 на с. 158).

Выберите направление отсчета и интерпретацию угла (см. раздел 89.3.1 на с. 140).

Укажите величину и способ задания радиуса сгиба (см. раздел 89.3.2 на с. 142).

Выберите способ формирования сгиба (см. раздел 89.5.2 на с. 159).

Настройте освобождение угла (см. раздел 89.3.3 на с. 142).

Выберите состояние сгиба (см. раздел 89.3.4 на с. 143).

Настройте определение длины развертки сгиба (см. раздел 89.3.5 на с. 144).

89.6.1. Размер подсечки

Используя переключатели группы

Размер, выберите вариант задания высоты подсечки:

▼

Наружный размер подсечки,

▼

Внутренний размер подсечки,

▼

Полный размер подсечки.

Введите значение размера подсечки в поле

Расстояние.

89.6.2. Подсечка с добавлением материала

и подсечка без добавления материала

Опция

С добавлением материала позволяет указать, требуется ли построение под!

сечки с добавлением материала или без добавления материала.

а)

б)

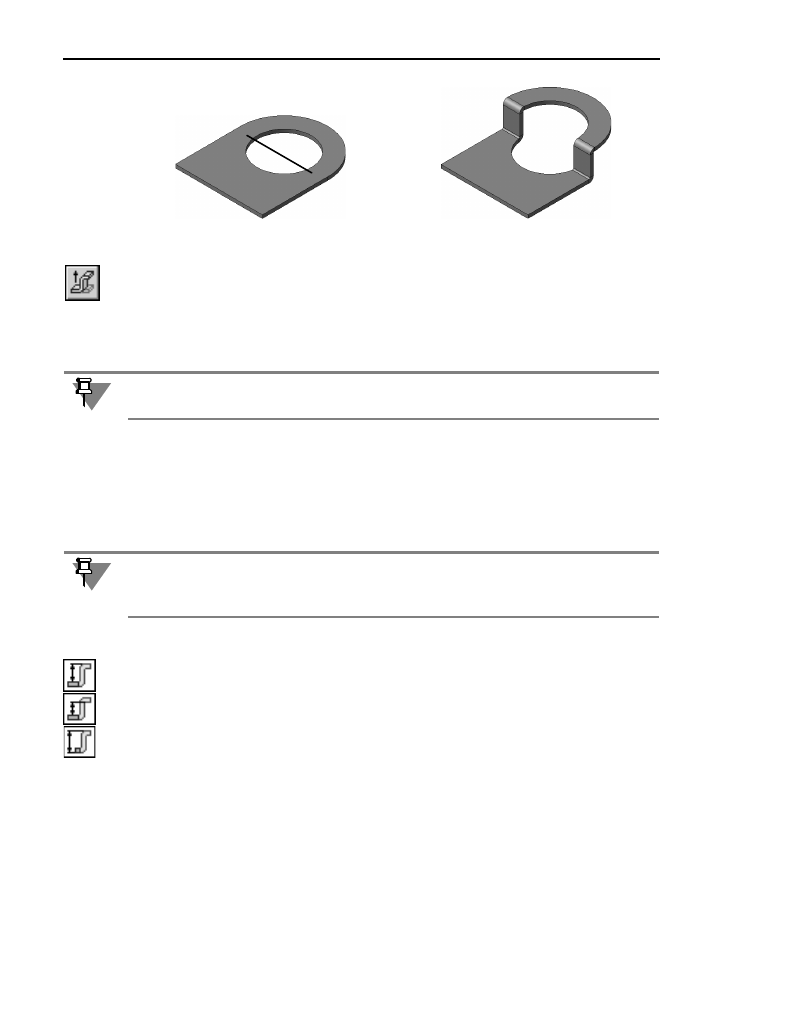

Рис. 89.27.  Подсечка в детали с отверстием: а) положение линии сгиба, б) результат

построения

Значение угла сгиба подсечки должно быть больше 0° и меньше 180°; дополняющего
угла — больше 0° и меньше 360°.

Выбранные величина и способ задания радиуса, а также способ определения длины раз!
вертки по умолчанию используются для обоих сгибов подсечки. В дальнейшем каждому
из сгибов можно будет назначить собственные параметры (см. раздел 89.3.6 на с. 144).
