КОМПАС-3D V8. Руководство пользователя - часть 158





151

Глава 89. Сгибы

Задание

Длины по контуру доступно для углов от 0° до 180°.

89.4.3. Смещение сгиба

Смещение сгиба — параметр, характеризующий сдвиг сгиба в плоскости базовой грани.
Смещение сгиба производится перпендикулярно ребру, вдоль которого он располагает!
ся.

Чтобы указать тип смещения сгиба относительно ребра, выберите нужный вариант из
списка

Тип смещения.

При смещении сгиба внутрь или наружу расстояние смещения задается пользователем
произвольно. Для ввода этого расстояния служит поле

Смещение. При нулевом смеще!

нии сгиб начинается непосредственно от ребра (рис. 89.13, а), а при положительном
сдвигается внутрь или наружу (рис. 89.13 б, в).

При других типах смещения расстояние смещения определяется системой автоматичес!
ки. Это расстояние зависит от угла сгиба, толщины материала и внутреннего радиуса
сгиба (табл. 89.5).

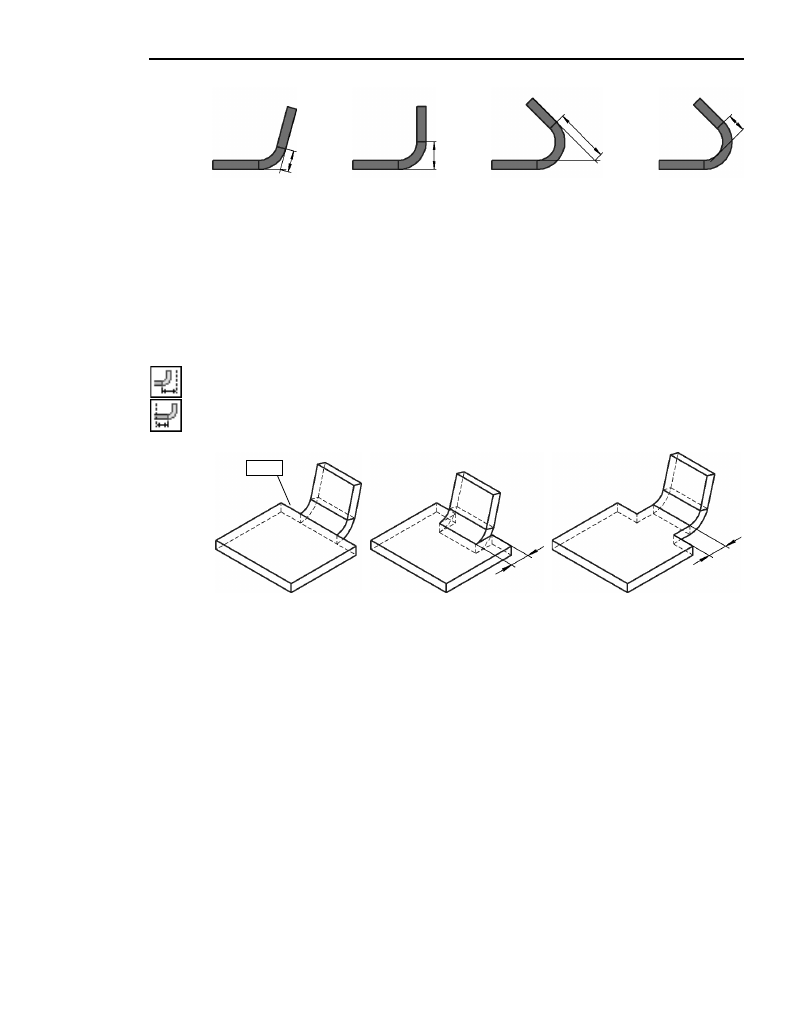

Рис. 89.12.  Минимальная длина

а)

б)

в)

Рис. 89.13.  Смещение сгиба: а) нулевое, б) внутрь, в) наружу

Ребро

Часть XIX. Детали из листового материала

152

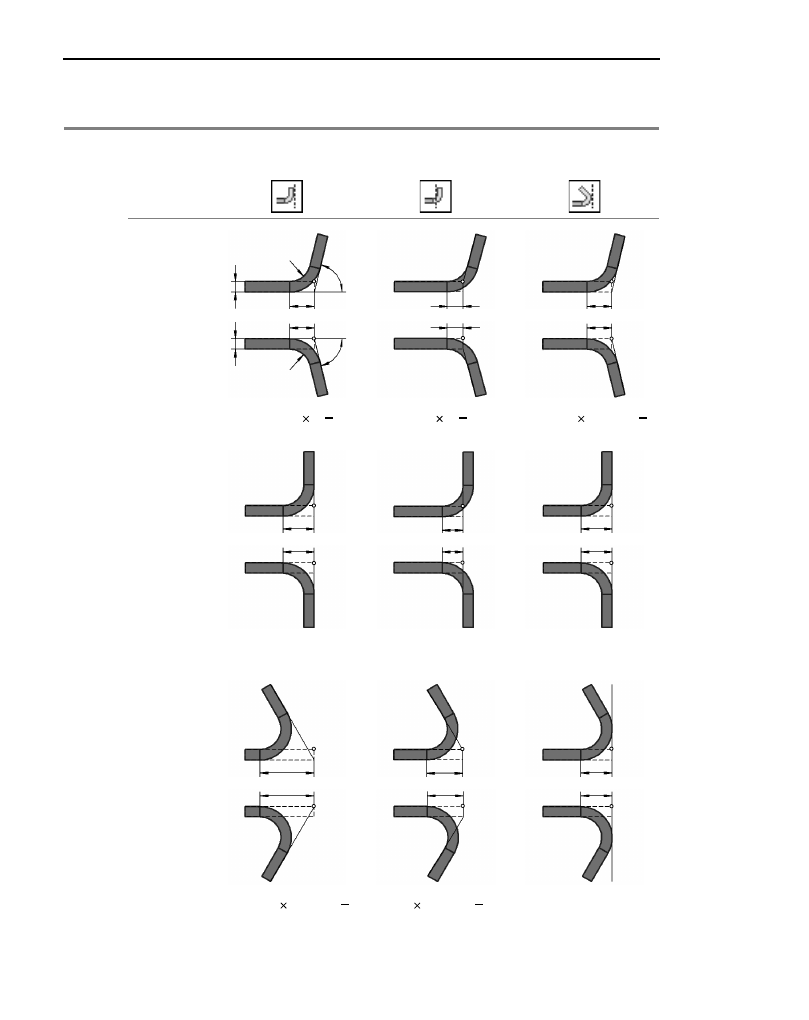

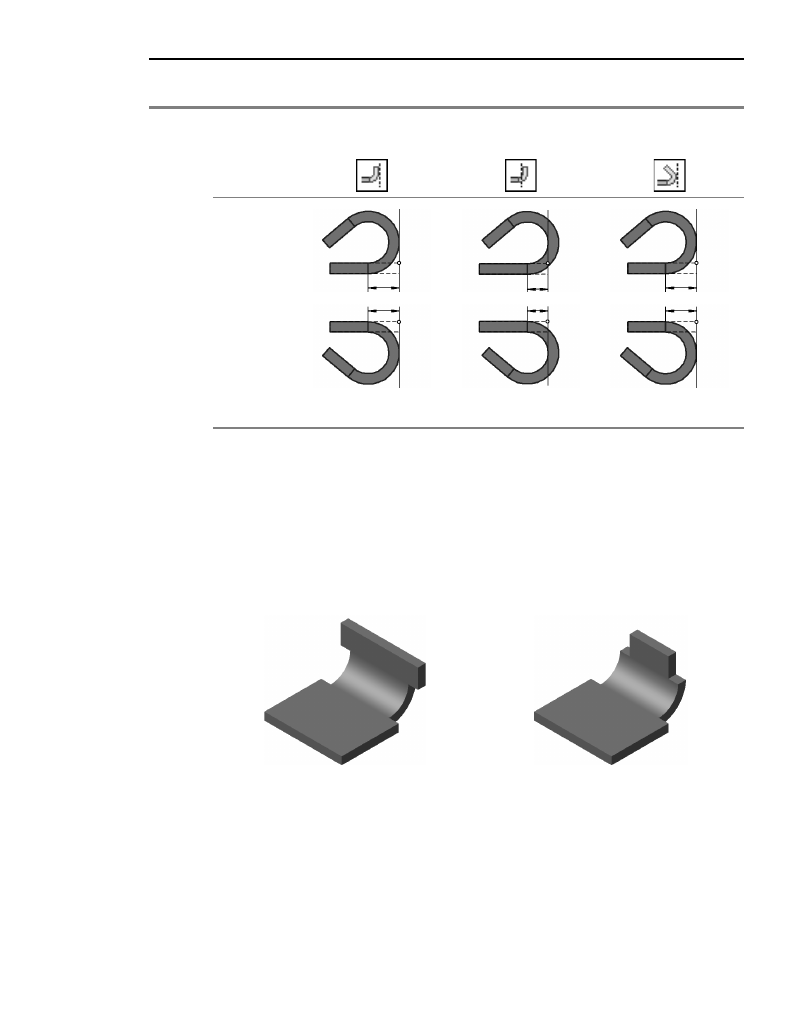

Табл. 89.5. Схема построения и значение смещения

*

Угол сгиба

По внешней

линии контура

По внутренней
линии контура

По касанию

к сгибу

от 0° до 90°

∆ = (r + s) tg

∆ = r tg

∆ = (r + s) tg(180 ! )

90°

∆ = r + s

∆ = r

∆ = r + s

от 90°
до 180°

∆ = (r + s) tg(180 ! )

∆ = r tg(180 ! )

∆ = r + s

α

α

s

r

α

s

r

α

2


α

2


α

2

∆∆




α

2


α

2


153

Глава 89. Сгибы

89.4.4. Боковые стороны

При создании сгиба вдоль ребра возможны два способа управления параметрами боко!
вых сторон сгиба:

изменение ширины продолжения сгиба (рис. 89.14),

задание угла на сгибе и/или уклона боковых сторон продолжения сгиба (рис. 89.15).

более 180°

∆ = r + s

∆ = r

∆ = r + s

* На схеме показана проекция детали на плоскость, перпендикулярную реб!

ру, вдоль которого располагается сгиб. Проекция ребра обозначена круж!
ком.

Табл. 89.5. Схема построения и значение смещения

*

Угол сгиба

По внешней

линии контура

По внутренней
линии контура

По касанию

к сгибу

α




а)

б)

Рис. 89.14.  Изменение ширины продолжения сгиба: а) увеличение, б) уменьшение

Часть XIX. Детали из листового материала

154

Чтобы выбрать вариант настройки для левой боковой стороны, активизируйте нужный
переключатель —

Уклон и угол или Расширение — в группе Слева.

Чтобы выбрать вариант настройки для правой боковой стороны, активизируйте нужный
переключатель —

Уклон и угол или Расширение — в группе Справа.

Уклон и угол

Правила задания угла уклона боковой стороны сгиба и угла на сгибе:

углы измеряются

на разогнутом сгибе,

углы отсчитываются от плоскости, перпендикулярной ребру, вдоль которого располага!
ется сгиб,

углы могут принимать значения от !90° до +90°,

положительные углы откладываются внутрь по отношению к телу детали,
отрицательные — наружу.

Для ввода угла уклона боковой стороны продолжения сгиба служит поле

Уклон.

Для ввода угла на сгибе служит поле

Угол на сгибе.

Расширение

Расширение продолжения сгиба — изменение ширины продолжения сгиба по сравне!
нию с шириной сгиба.

а)

б)

в)

г)

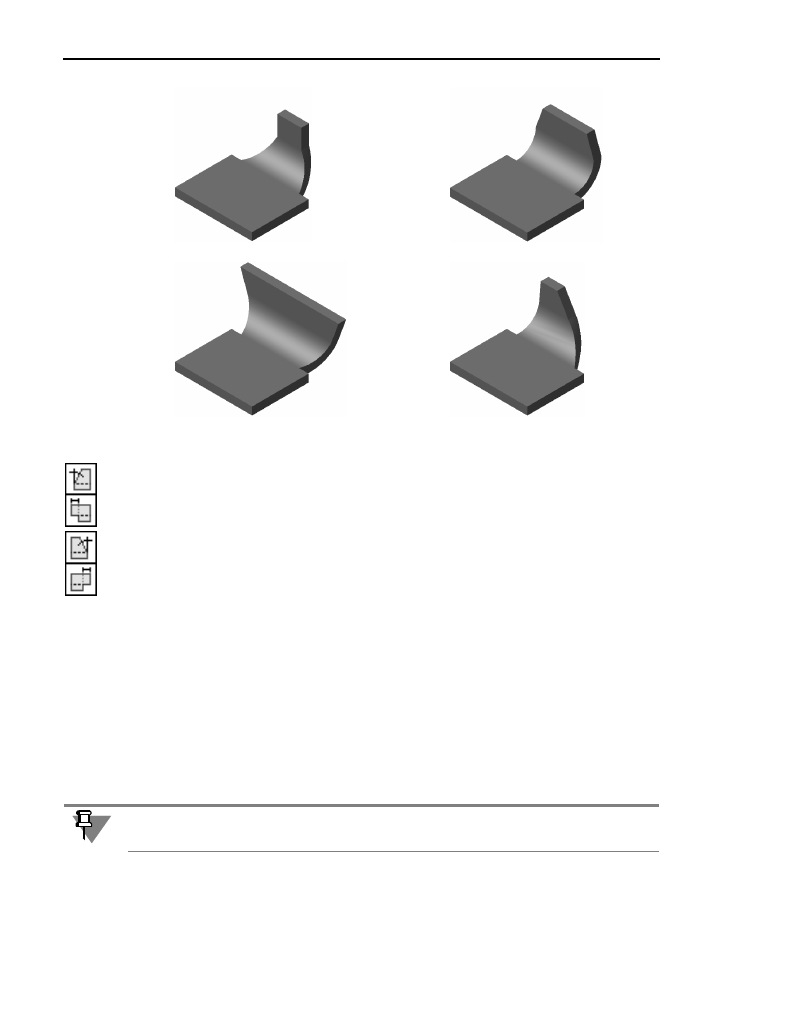

Рис. 89.15.  Управление боковыми сторонами сгиба:

а) углы на сгибе, б) уклон боковых сторон продолжения сгиба,

в), г) углы на сгибе и уклон боковых сторон продолжения

Если угол на сгибе отличен от нуля, то соответствующая боковая грань согнутого сгиба
получается не плоская.
