Глава 89. Сгибы

Использование освобождения угла при работе с командой

Сгиб имеет следующие осо!

бенности.

1. Освобождение угла возможно, только если линия создаваемого сгиба перпендикулярна

линиям соседних сгибов.

2. Для включения освобождения следует активизировать переключатель

Освобождение

угла на вкладке Освобождение Панели свойств. После этого станут доступны пере!
ключатели способа освобождения.

89.3.4. Состояние сгибов

Листовой элемент может быть построен как в согнутом, так и в разогнутом состоянии.
Состоянием листового элемента управляет опция

Разогнуть. Если она выключена, то

результатом построения будет листовой элемент с согнутыми сгибами (рис. 89.6, б). Ес!
ли опция включена, сгибы листового элемента будут разогнуты (рис. 89.6, в).

Пиктограмма разогнутого листового элемента отмечается в Дереве построения значком
«разогнуто»:

разогнутый сгиб,

разогнутый сгиб по линии,

разогнутая подсечка.

Все сгибы

* В этой колонке представлены результаты примене!

ния различных способов освобождения угла при
построении Сгиба 1 (см.  рис. 89.5).

Табл. 89.2. Способы освобождения углов сгибов

Значение опции Освобождение угла

Результат построения

*

а)

б)

в)

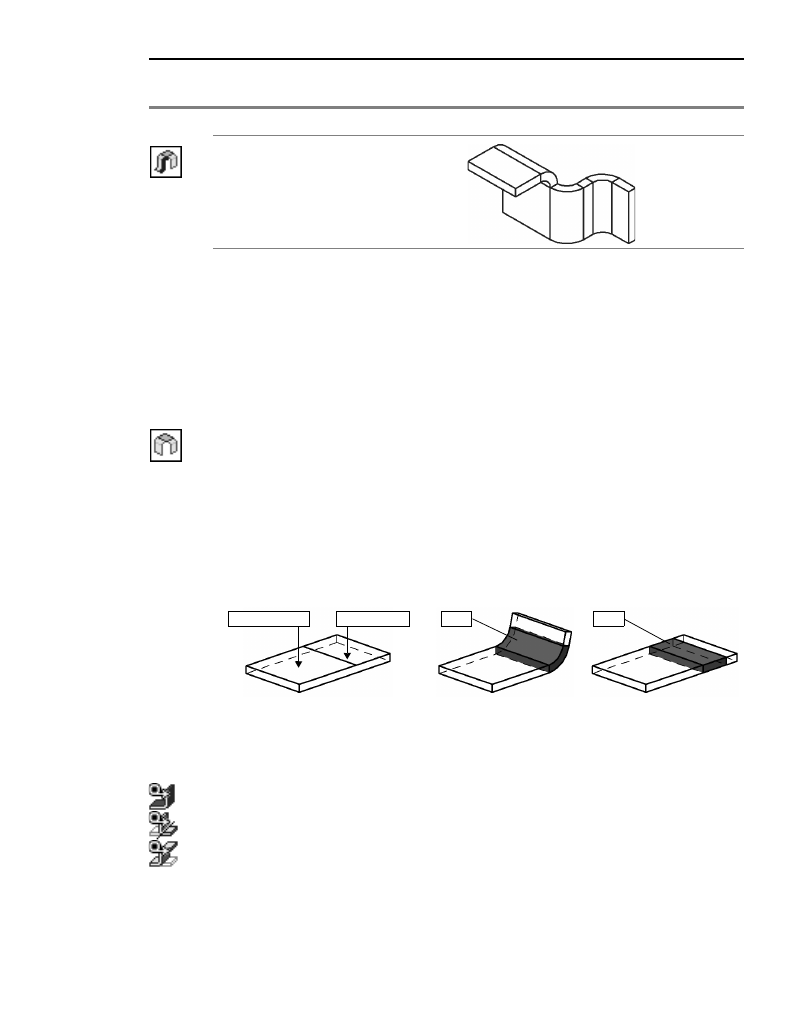

Рис. 89.6.  Построение сгиба: а) базовая грань и линия сгиба,

б) согнутый сгиб, в) разогнутый сгиб

Линия сгиба

Базовая грань

Сгиб

Сгиб

Часть XIX. Детали из листового материала

144

Признаком «разогнуто» можно управлять как с помощью оп!
ции

Разогнуть (при создании или редактировании листового

элемента), так и с помощью команд

Разогнуть и Согнуть в

контекстном меню листового элемента в Дереве построения.
После вызова одной из этих команд для какого!либо элемен!
та в его контекстном меню появляется другая команда. Для
нескольких выделенных элементов доступны обе команды
(рис. 89.7).

89.3.5. Настройка определения длины развертки

Чтобы задать способ определения длины развертки сгиба, раскройте список

Развертка

и выберите в нем нужную строку:

Коэффициент,

Величина сгиба,

Уменьшение сгиба,

Таблица сгибов.

Порядок определения длины развертки для каждого из способов подробно рассмотрен
в разделе 87.4 на с. 127.

В зависимости от указанного способа на Панели свойств появится поле для ввода значе!
ния параметра развертки (

Коэффициент, или Величина, или Уменьшение), или по!

ле, содержащее путь к файлу таблицы сгибов.

По умолчанию используется файл таблицы сгибов, указанный в диалоге настройки лис!
тового тела для текущей детали. Выбор другой таблицы сгибов для текущей детали опи!
сан в разделе

Смена таблицы сгибов на с. 131.

89.3.6. Редактирование параметров сгиба

По умолчанию параметры сгибов соответствуют заданным при настройке листового те!
ла. Часть параметров конкретного сгиба могут быть изменены. Для этого следует выде!
лить его в Дереве построения и вызвать команду

Редактировать элемент из контекс!

тного меню или из меню

Редактор.

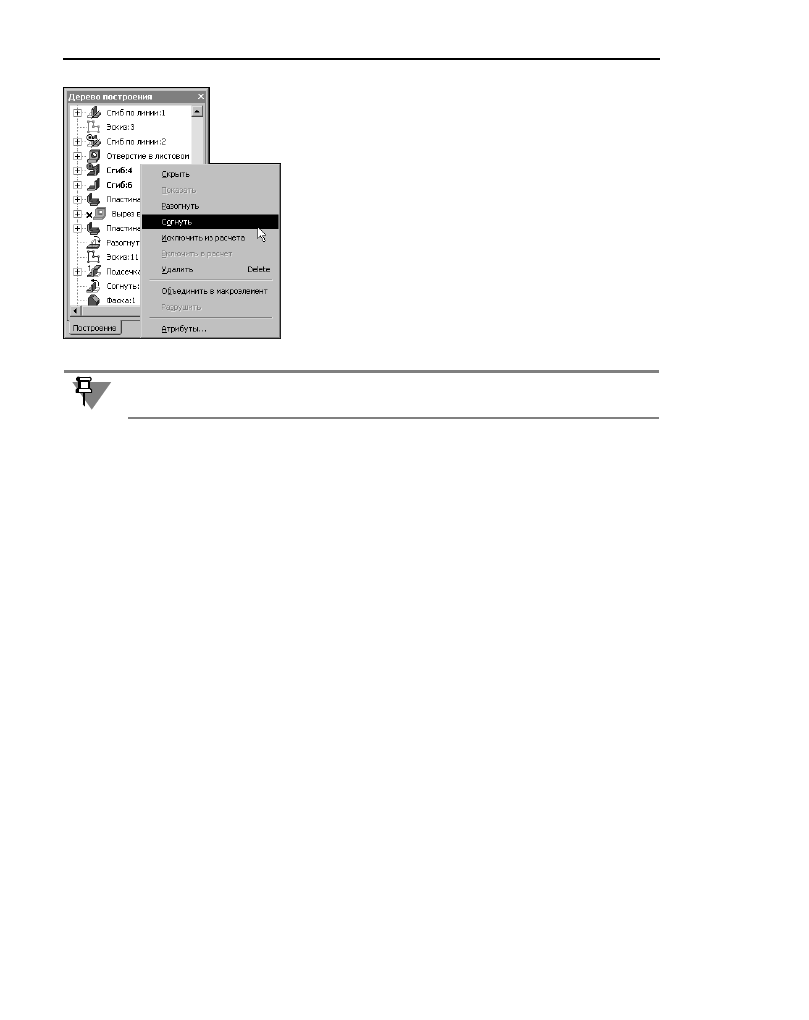

Рис. 89.7.

Существуют также специальные команды редактирования листовой детали, позволяю!
щие изменить состояние одного или нескольких сгибов (см. раздел 92.1 на с. 178).

145

Глава 89. Сгибы



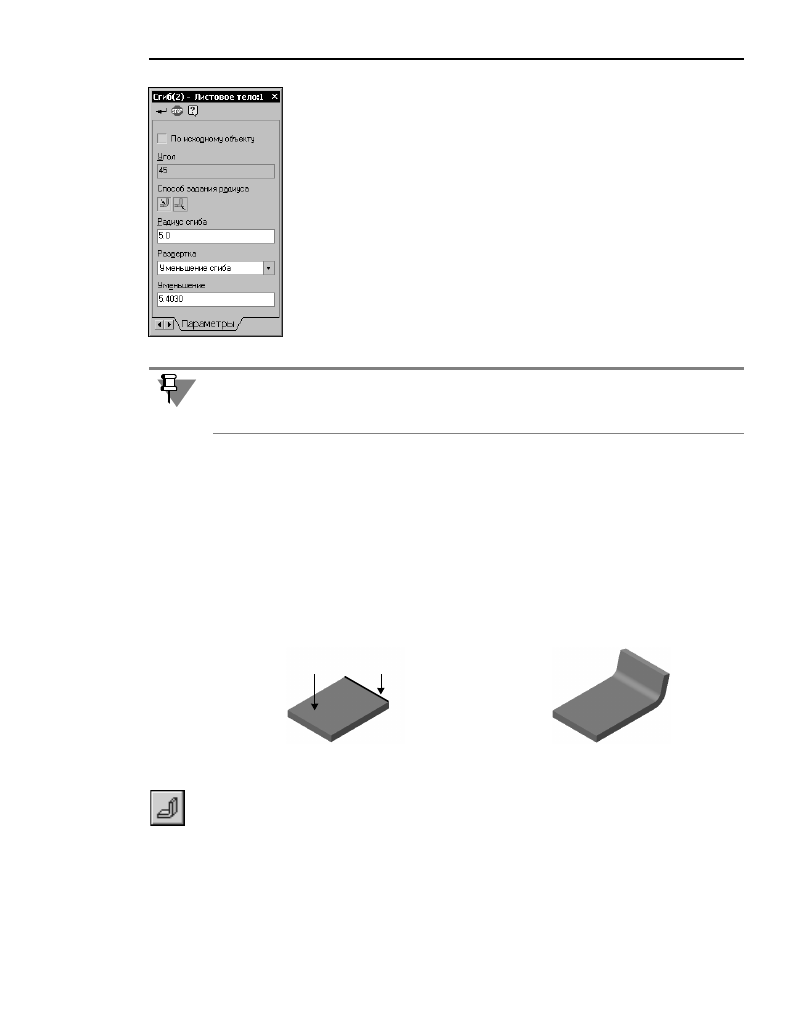

На Панели свойств появятся элементы, позволяющие настроить сгиб
(рис. 89.8). По умолчанию опция

По исходному объекту включена. Это

означает, что параметры сгиба должны быть такими же, как у исходного
объекта.

Чтобы задать для сгиба собственные параметры, выключите опцию

По ис

ходному объекту. После этого станут доступными остальные элементы
управления.

Вы можете изменить следующие параметры сгиба:

способ задания радиуса,

значение радиуса сгиба,

способ определения длины развертки и его параметры.

Остальные свойства сгиба соответствуют свойствам исходного объекта.

Сгибы, у которых отключено определение параметров по исходному объекту, отобража!
ются в окне

Переменные как самостоятельные элементы, подчиненные своему исход!

ному объекту (подробнее — см. раздел 87.3.1 на с. 126, пункт 6).

89.4. Сгиб

Вы можете создать сгиб вдоль ребра листовой детали. Ребро должно быть прямолиней!
ным и принадлежать внешней или внутренней плоской грани листовой детали.

Указанное ребро будет считаться линией сгиба, а содержащая его грань (внешняя или
внутренняя) — базовой гранью сгиба (рис. 89.9).

Чтобы добавить к листовой детали сгиб вдоль ребра, вызовите команду

Сгиб.

Укажите ребро, вдоль которого должен располагаться сгиб.

Выберите направление отсчета и интерпретацию угла (см. раздел 89.3.1 на с. 140).

Укажите величину и способ задания радиуса сгиба (см. раздел 89.3.2 на с. 142).

Настройте освобождение угла (см. раздел 89.3.3 на с. 142).

Выберите состояние сгиба (см. раздел 89.3.4 на с. 143).

Рис. 89.8.

При редактировании сгибов, принадлежащих листовому телу с разомкнутым эскизом и
соответствующих дугам в эскизе этого листового тела, переключение способа задания
радиуса и изменение его значения невозможно.

а)

б)

Рис. 89.9.  Сгиб вдоль ребра: а) базовая грань и линия сгиба, б) результат построения

Базовая
грань

Линия
сгиба

Часть XIX. Детали из листового материала

146

Настройте определение длины развертки сгиба (см. раздел 89.3.5 на с. 144).

Фантомная стрелка (показывающая прямое направление отсчета угла) располагается на
левом конце ребра. Сторона сгиба, ближайшая к левому концу ребра, также считается
левой, а противоположная сторона сгиба — правой. Левую и правую стороны необходи!
мо различать при настройке размещения сгиба и параметров его боковых сторон.

89.4.1. Размещение сгиба

При создании сгиба возможны различные варианты его размещения на ребре. Чтобы
указать размещение сгиба, выберите нужный вариант из списка

Размещение

(см. табл. 89.3). В зависимости от выбранного варианта размещения на Панели свойств
появляются поля для ввода ширины сгиба или его отступов от концов ребра.

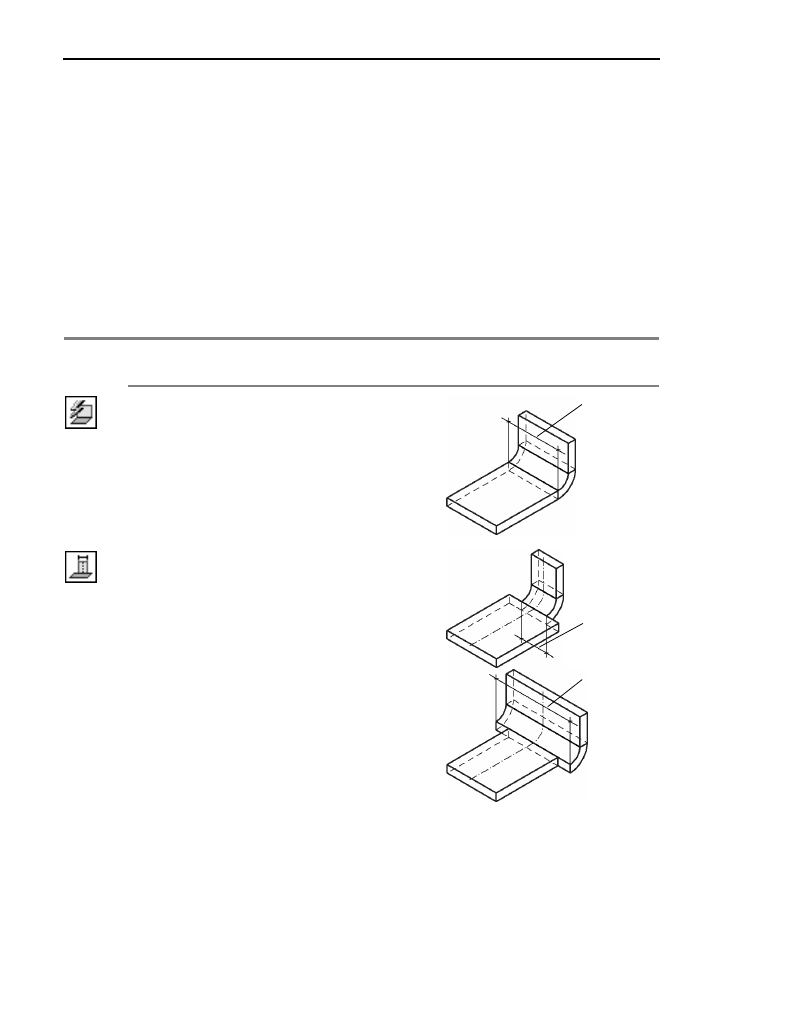

Табл. 89.3. Варианты размещения сгиба

Значение опции
Размещение

Правила размещения сгиба
и определения его ширины

Результат построения

По всей длине Ширина сгиба равна длине

ребра.

По центру

Значение ширины сгиба
вводится в поле

Ширина

*

.

Сгиб размещается по центру
ребра.

Ширина
сгиба

Ширина
сгиба

Ширина
сгиба
