135

Глава 88.

Листовое тело

Листовое тело формируется путем выдавливания эскиза в направлении, перпендикуляр!
ном его плоскости.

Перед построением листового тела в детали необходимо создать эскиз, определяющий
форму тела.

Требования к замкнутому эскизу листового тела совпадают с требованиями к основа!
нию!элементу выдавливания (см. раздел 79.1.1 на с. 52). К разомкнутому эскизу кроме
этих требований предъявляются дополнительные:

▼

эскиз может состоять только из отрезков и дуг окружностей,

▼

отрезки могут соединяться с дугами только в точках касания.

88.1.

Построение листового тела

Чтобы создать в детали листовое тело, вызовите команду

Листовое тело.



Задайте параметры листового тела на Панели свойств и подтвердите выполнение опера!
ции.

В окне модели появится листовое тело с заданными параметрами, а в Дереве
построения — пиктограмма листового тела.

После создания листового тела в детали формируется определенный набор переменных
(подробнее см. раздел 87.3 на с. 124).

88.1.1.

С замкнутым эскизом

Если эскиз замкнут, то для построения листового тела необходимо задать следующие
его параметры.

▼

Направление выдавливания эскиза. Прямое направление показано стрелкой в окне мо!
дели. Для изменения направления служит группа переключателей

Направление.

▼

Толщину листового тела. Фактически толщина является расстоянием, на которое выдав!
ливается эскиз.

▼

Определение длины развертки сгиба (см. раздел 89.3.5 на с. 144). Если длина развертки
берется из таблицы сгибов, вы можете сменить умолчательную таблицу, нажав кнопку
Выбрать другую таблицу сгибов.

Команда

Листовое тело доступна, если выделен один эскиз (и отсутствует основание

детали).

Часть XIX. Детали из листового материала

136

88.1.2. С разомкнутым эскизом

Построение листового тела на основе разомкнутого эскиза имеет следующие особеннос!
ти:

▼

отрезки в эскизе формируют плоские участки листового тела,

▼

дуги в эскизе формируют сгибы соответствующих радиусов,

▼

углы контура в эскизе формируют сгибы с заданным пользователем внутренним радиу!
сом.

Выберите направление и глубину выдавливания. Это делается так же, как при построе!
нии элементов выдавливания (см. разделы 80.1.1 на с. 55 и 80.1.2 на с. 56).

Выберите направление добавления материала — наружу или внутрь по отношению к по!
верхности, образованной перемещением эскиза в указанном направлении.

Введите толщину слоя добавляемого материала (толщину листового тела) в поле

Толщ

на.

Введите в поле

Радиус сгиба значение внутреннего радиуса для сгибов, соответствую!

щих углам контура (рис. 88.2).

Настройте определение длины развертки сгиба (см. раздел 89.3.5 на с. 144). Если длина
развертки берется из таблицы сгибов, вы можете сменить умолчательную таблицу, на!
жав кнопку

Выбрать другую таблицу сгибов.

Опция

Разогнуть управляет состоянием листового тела. Если она выключена, то резуль!

татом построения будет согнутое листовое тело. При включенной опции все сгибы лис!
тового тела будут разогнуты.

а)

б)

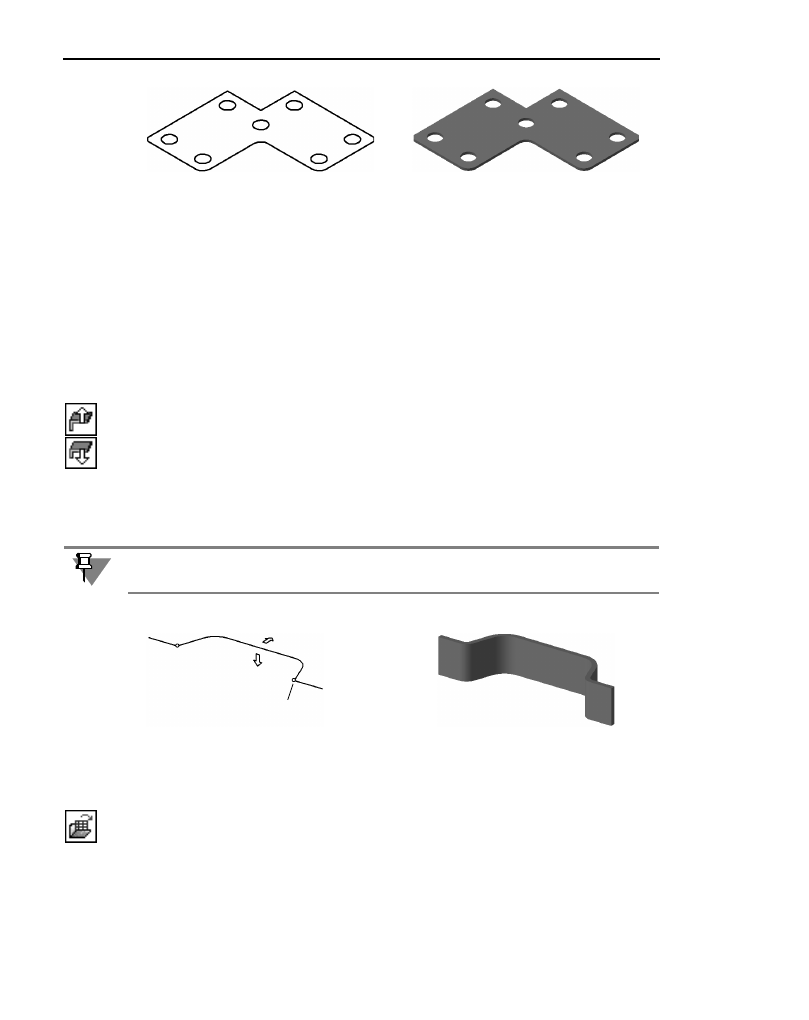

Рис. 88.1.  Построение листового тела на основе замкнутого эскиза: а) эскиз, б) листовое тело

Ввод нулевого радиуса сгиба невозможен. Минимальное значение — 0,0002 мм.

а)

б)

Рис. 88.2.  Построение листового тела на основе разомкнутого эскиза:

а) эскиз, б) листовое тело

Направление

выдавливания

Направление

добавления

материала

Угол контура

137

Глава 88. Листовое тело

Пиктограмма разогнутого листового тела отмечается в Дереве построения значком «ра!
зогнуто». Управление признаком «разогнуто» для листового тела производится также,
как для других листовых элементов, содержащих сгибы (см. раздел 89.3.4 на с. 143)

Сгибы, получившиеся в результате построения листового тела с разомкнутым эскизом,
не отличаются от сгибов, полученных с помощью специальных команд. Сгибы листового
тела отображаются в Дереве построения так же, как остальные сгибы (см. раздел 89.2 на
с. 139), любой сгиб листового тела можно отредактировать (см. раздел 89.3.6 на с. 144).

138

Глава 89.

Сгибы

Сгиб — цилиндрический участок листовой детали (рис. 89.1).

Сгибы могут формироваться в листовой детали двумя способами:

1. при создании листового тела на основе незамкнутого эскиза (см. раздел 88.1.2 на

с. 136),

2. с помощью команд

▼

Сгиб,

▼

Сгиб по линии,

▼

Подсечка.

Данная глава посвящена сгибам, полученным вторым способом. Раздел 89.3 содержит
описание общих приемов создания этих сгибов. В разделах 89.4, 89.5 и 89.6 рассказано
о дополнительных приемах, использующихся при работе с командами

Сгиб, Сгиб по

линии и Подсечка соответственно.

89.1.

Термины и определения

Для создания сгиба необходимо наличие

линии сгиба — прямолинейного объекта, опре!

деляющего положение сгиба в листовой детали.

Плоская внешняя или внутренняя грань листовой детали, содержащая линию сгиба, на!
зывается

базовой гранью этого сгиба.

Если деталь сгибается в сторону базовой грани, то считается, что сгиб произведен

в пря&

мом направлении. При сгибании в противоположную сторону сгиб считается произве!
денным

в обратном направлении.

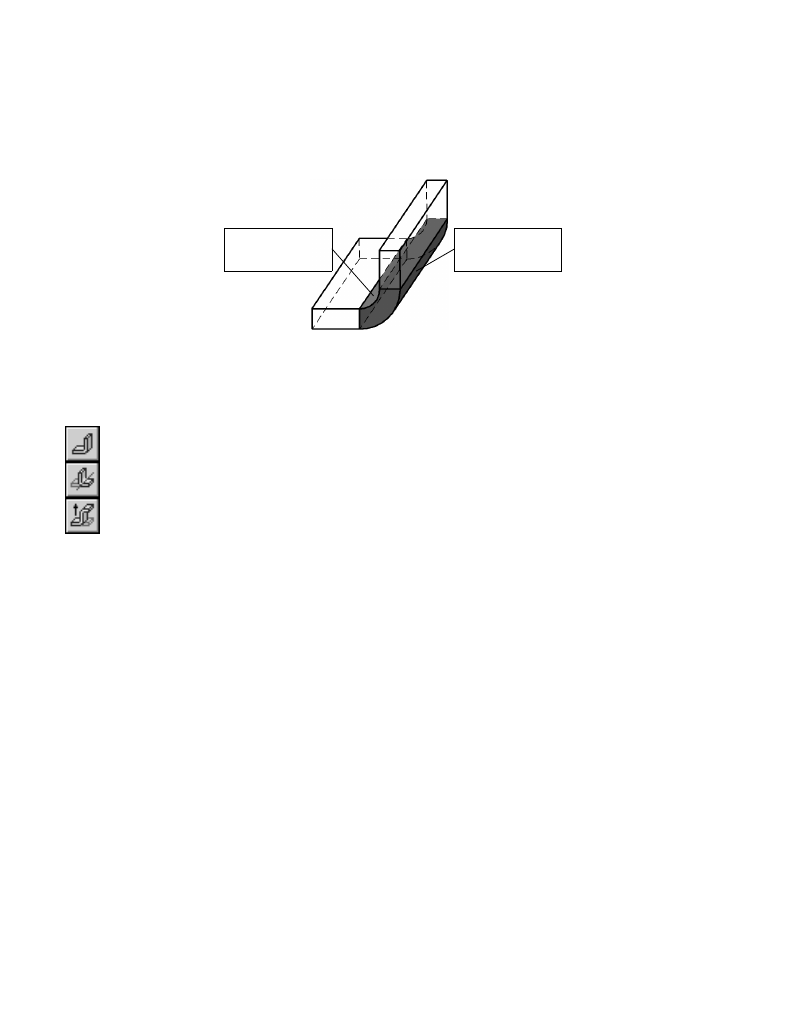

Рис. 89.1.  Пример сгиба в листовой детали

Внешняя
цилиндрическая
поверхность сгиба

Внутренняя
цилиндрическая
поверхность сгиба
