139

Глава 89. Сгибы

89.2.

Отображение сгибов в Дереве построения

Пиктограммы сгибов расположены в Дереве построения на «ветвях» своих
исходных объектов — тех листовых элементов, в состав которых они вхо!
дят (рис. 89.3).

Некоторые элементы, например, подсечка, могут содержать несколько сгибов. Чтобы
просмотреть список сгибов, разверните «ветвь» Дерева построения, соответствующую
исходному листовому элементу.

Имя каждого сгиба формируется автоматически. Оно содержит порядковый номер сгиба
в листовом элементе и название этого элемента.

Контекстное меню сгиба практически не отличается от контекстных меню других листо!
вых элементов.

С его помощью вы можете настроить свойства исходного элемента, просмотреть отно!
шения и атрибуты объекта.

Команда

Редактировать элемент запускает процесс редактирования выбранного сги!

ба (см. раздел 89.3.6 на с. 144).

89.3.

Общие приемы построения сгибов

После вызова любой из команд создания сгибов на Панели свойств появляются элемен!
ты управления, позволяющие настроить различные параметры сгибов.

Первоначально эти параметры (угол, радиус и т. д.) совпадают с умолчательными для
данной детали (см. раздел 87.3 на с. 124). Если оставить их без изменения, то с парамет!
рами будут связаны умолчательные переменные. В дальнейшем это позволит быстро из!
менять параметры однотипных сгибов. Подробнее о работе с переменными в листовой
детали рассказано в разделе 87.3.

а)

б)

в)

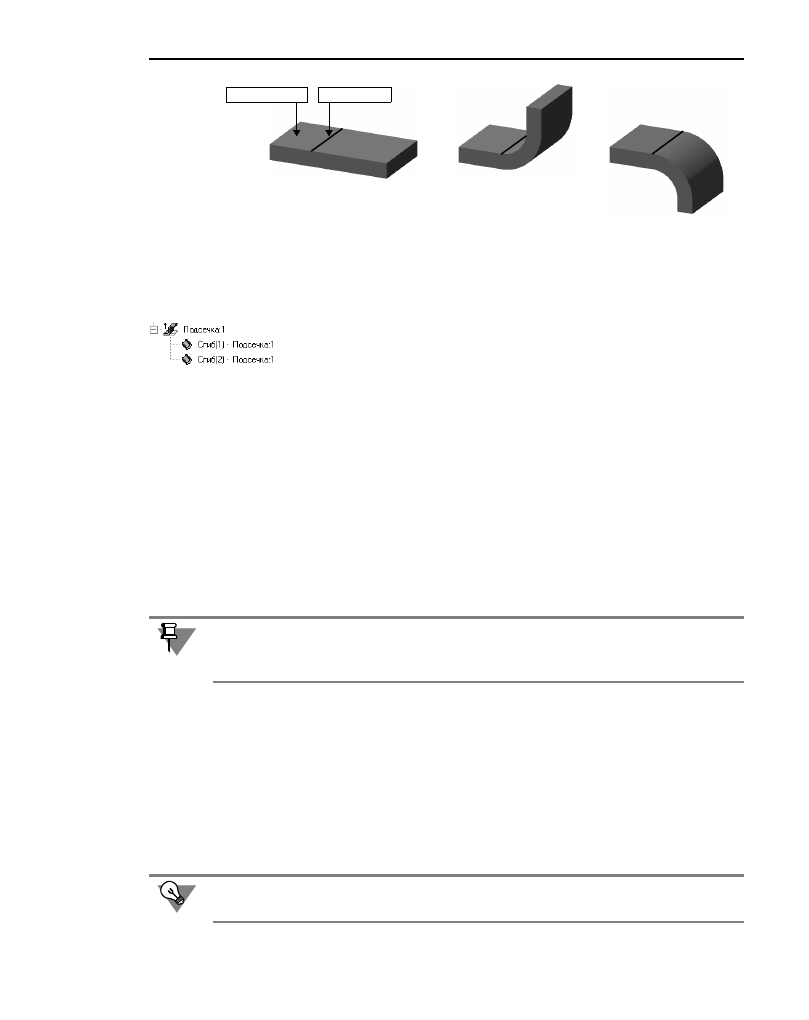

Рис. 89.2.  Направление сгиба: а) базовая грань и линия сгиба,

б) сгиб в прямом направлении, в) сгиб в обратном направлении

Линия сгиба

Базовая грань

Рис. 89.3.

Действие команд

Исключить из расчета/Включить в расчет распространяется на

весь элемент, содержащий выбранный сгиб, а команд

Скрыть/Показать — на все тело

детали.

Для задания числовых параметров сгибов можно использовать характерные точки (см.
главу 86).

Часть XIX. Детали из листового материала

140

Чтобы зафиксировать созданный сгиб, нажмите кнопку

Создать объект на Панели спе!

циального управления.

К проектируемой листовой детали добавится новый элемент с заданными параметрами,
а в Дереве построения появится соответствующая пиктограмма:

▼

сгиб,

▼

сгиб по линии,

▼

подсечка.

89.3.1. Направление отсчета и интерпретация значения угла

При построении сгиба угол может откладываться как в одну, так и в другую сторону от
базовой грани. Прямым

направлением отсчета угла считается направление наружу по

отношению к телу детали. Это направление определяется системой автоматически и по!
казывается фантомной стрелкой в окне модели.

Чтобы выбрать направление отсчета угла —

Прямое или Обратное — активизируйте

соответствующий переключатель в группе

Направление.

Значение, введенное в поле

Угол, может интерпретироваться как

▼

угол сгиба или

▼

дополняющий угол.

Чтобы выбрать интерпретацию значения угла, активизируйте нужный переключатель в
группе

Интерпретация угла.

Направление сгиба — прямое или обратное (см. рис. 89.2, б, в) — зависит как от направ!
ления отсчета угла, так и от его интерпретации (см. табл. 89.1).

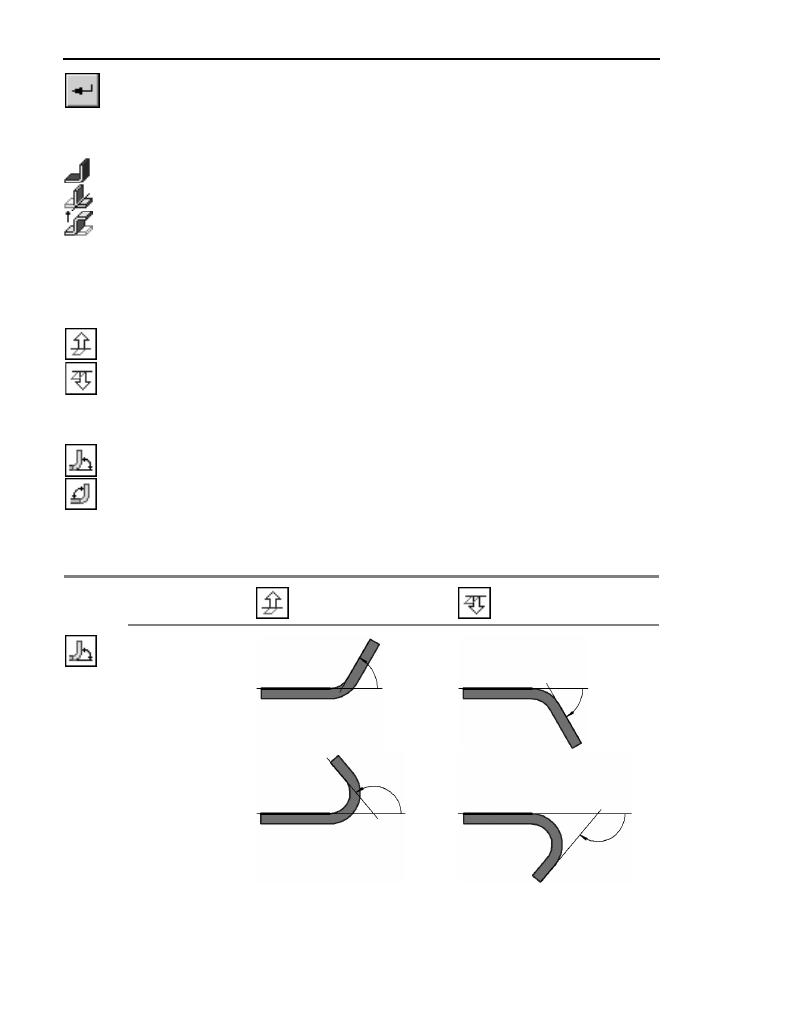

Табл. 89.1. Схема построения сгиба в зависимости от направления отсчета и интерпретации угла

*

Прямое
направление отсчета

Обратное
направление отсчета

Угол сгиба

141

Глава 89. Сгибы

Если угол интерпретируется как угол сгиба, то направление отсчета угла совпадает с на!
правлением полученного сгиба.

Если же угол интерпретируется как дополняющий, то эти направления совпадают только
при значениях угла от 0° до 180°. При значениях дополняющего угла от 180° до 360° на!
правление полученного сгиба оказывается противоположно выбранному направлению
отсчета угла.

Например, на рис. 89.4 показан сгиб в

обратном направлении. Угол этого сгиба равен

250°, интерпретируется как

дополняющий и отложен в прямом направлении.

Дополняющий
угол

* На схеме показана проекция детали на плоскость, перпендикулярную ли!

нии сгиба. Проекция базовой грани показана в виде утолщенного отрезка.

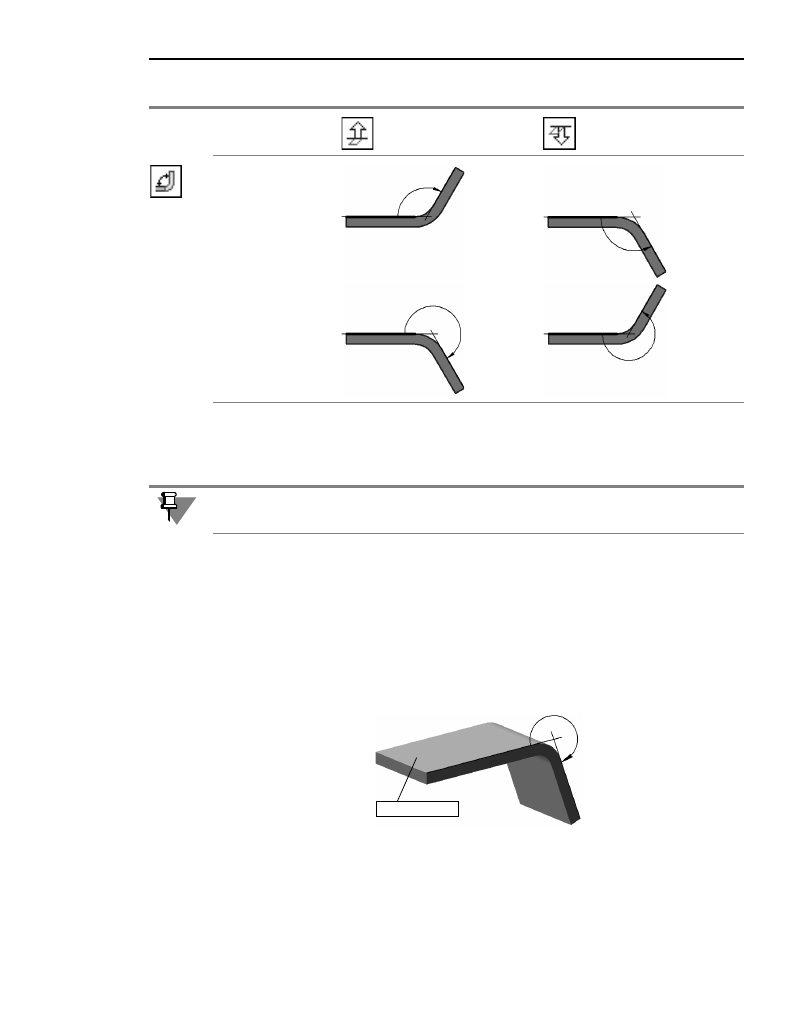

Табл. 89.1. Схема построения сгиба в зависимости от направления отсчета и интерпретации угла

*

Прямое
направление отсчета

Обратное
направление отсчета

Построение сгиба с дополняющим углом 180° невозможно, так как это означает отсутс!
твие сгиба: угол сгиба равен 0°.

Рис. 89.4.  Сгиб в обратном направлении

Базовая грань

Часть XIX. Детали из листового материала

142

89.3.2. Радиус сгиба

Чтобы выбрать способ задания радиуса, активизируйте нужный переключатель —
Внутренний радиус или Наружный радиус — в группе Способ задания радиуса.

В зависимости от выбранного способа задания радиуса будет построен сгиб, внутренний
или наружный радиус которого равен заданному значению.

Минимальное значение внутреннего радиуса — 2

10

!4

мм. Внутренний и наружный ра!

диусы связаны соотношением:

R

внешн.

= R

наружн.

+ S,

где S — толщина материала.

Поэтому минимальное значение наружного радиуса равно сумме (S + 2

10

!4

) мм.

89.3.3. Освобождение угла

Если создаваемый сгиб располагается по отношению к соседнему сгибу (сгибам), напри!
мер, так, как показано на рис. 89.5, то вы можете применить освобождение угла.

Доступны три способа освобождения (табл. 89.2). Чтобы выбрать нужный способ, акти!
визируйте соответствующий переключатель на вкладке

Освобождение Панели

свойств.

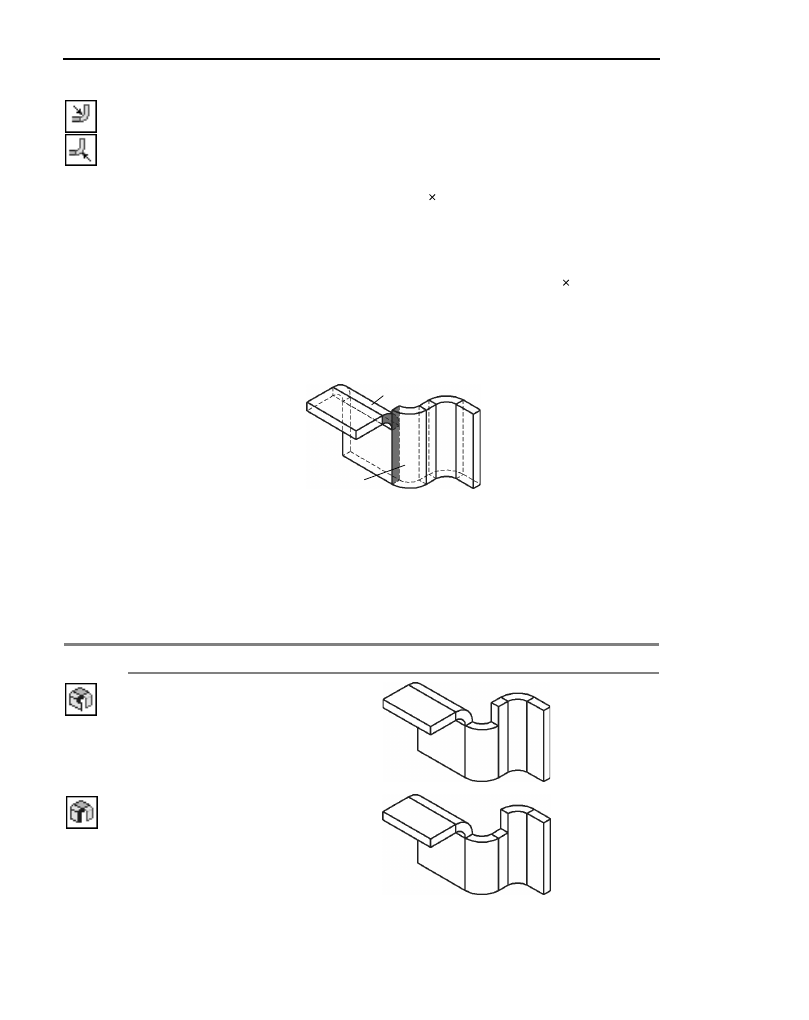

Рис. 89.5.  Пример расположения сгибов, позволяющего применить

освобождение угла: плоская кольцевая грань создаваемого Сгиба 1

частично совпадает с плоской прямоугольной гранью соседнего с ним Сгиба 2

Сгиб 1

Сгиб 2

Табл. 89.2. Способы освобождения углов сгибов

Значение опции Освобождение угла

Результат построения

*

Только сгиб

Сгиб и его продолжение
