127

Глава 87. Общие сведения

своен отличный от умолчательного псевдоним, то он сохраняется при любых изменени!
ях значения этого параметра.

5. Вы можете создать в детали листовые переменные (SM_Thickness, SМ_Radius,

SM_Angle и т.д.) и присвоить им нужные значения еще до построения листового тела.
Заданные значения становятся умолчательными для данной детали и используются при
создании листового тела и листовых элементов.

6. Сгибы, у которых отключено определение па!

раметров по исходному объекту (см.
раздел 89.3.6 на с. 144), отображаются в окне
переменных как самостоятельные элементы,
подчиненные своему исходному объекту
(рис. 87.9). Параметрами этих сгибов являют!
ся радиус и параметр развертки. Если значе!
ние параметра совпадает с умолчательным, то
ему автоматически присваивается умолча!
тельный псевдоним:

▼

радиусу — SМ_Radius,

▼

величине сгиба — SM_BA,

▼

уменьшению сгиба — SM_BD,

▼

коэффициенту нейтрального слоя — SM_K.

87.4.

Длина развертки сгиба

Длина развертки сгиба может быть определена одним из трех способов:

▼

задание

коэффициента положения нейтрального слоя,

▼

задание

величины сгиба,

▼

задание

уменьшения сгиба,

Кроме того, возможно использование

таблиц сгибов, т.е. извлечение параметра, опре!

деляющего длину развертки (величины сгиба, уменьшения сгиба или коэффициента
нейтрального слоя), из таблицы.

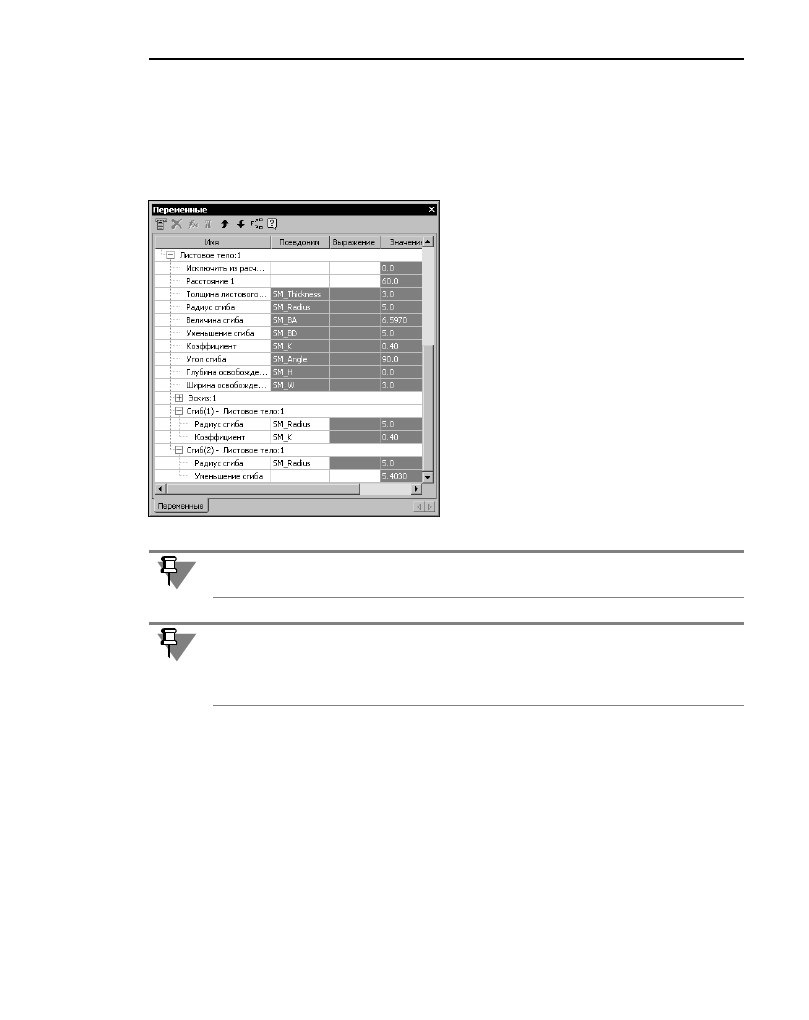

Рис. 87.9.  Отображение сгибов в окне переменных

Если длина развертки сгиба определяется по таблице, то параметр развертки этого сгиба
отсутствует на панели

Переменные.

Если сгиб принадлежит листовому телу с разомкнутым эскизом и соответствует дуге в
эскизе листового тела, то параметр Радиус этого сгиба не показывается на панели

Пе

ременные. А если длина развертки такого сгиба определяется по таблице, то сгиб не
отображается на панели

Переменные.

Часть XIX. Детали из листового материала

128

Умолчательный способ определения длины развертки задается в диалоге настройки
свойств листового тела для новых деталей. Для каждой конкретной детали умолчатель!
ный способ определения длины развертки может быть изменен в диалоге настройки
свойств листового тела для текущей детали (о настройке умолчательных параметров
листовых деталей — см. раздел 87.2.1 на с. 122).

Кроме того, возможен выбор способа определения длины развертки для каждого кон!
кретного сгиба (см. раздел 89.3.5 на с. 144).

87.4.1. Определение длины развертки

при помощи коэффициента положения нейтрального слоя

Длина развертки определяется исходя из предположения наличия в сгибе

нейтрального

слоя.

Нейтральный слой — слой материала детали, длина которого не изменяется при сгиба!
нии.

Линия пересечения нейтрального слоя сгиба с плоскостью, перпендикулярной линии
сгиба, называется

нейтральной линией (рис. 87.10).

Длина развертки цилиндрической части сгиба находится как длина

нейтральной линии в

ней:

L =

π (R + K S)

, где

L — длина нейтральной лини;

R — внутренний радиус сгиба;

S — толщина листового материала;

K — коэффициент положения нейтрального слоя;
α — угол сгиба.
Коэффициент К определяет положение нейтрального слоя:

K = ,  где

t — расстояние от внутренней поверхности сгиба до нейтрального слоя.

87.4.2. Определение длины развертки способом задания величины сгиба

Длина развертки цилиндрической части сгиба

BA (сокращение от Bend Allowance) зада!

ется пользователем. Полная длина развертки сгиба

L при разгибании (рис. 87.11) рас!

считывается по формуле:

L = A + BA + B.

Рис. 87.10.  Сечение сгиба плоскостью, перпендикулярной линии сгиба

(нейтральная линия показана штрихами)

S

R

α

  L

t

α

180

t

S

129

Глава 87. Общие сведения

87.4.3. Определение длины развертки

способом задания уменьшения сгиба

Длина развертки цилиндрической части сгиба

l рассчитывается по формуле:

l = 2

a ! BD,  где

BD (сокращение от Bend Deduction) — уменьшение сгиба; задается пользователем,

а — геометрический параметр сгиба; определяется системой автоматически
(табл. 87.2).

Полная длина развертки

L при разгибании (рис. 87.12) рассчитывается по формуле:

L = A' + B' ! BD.

а)

б)

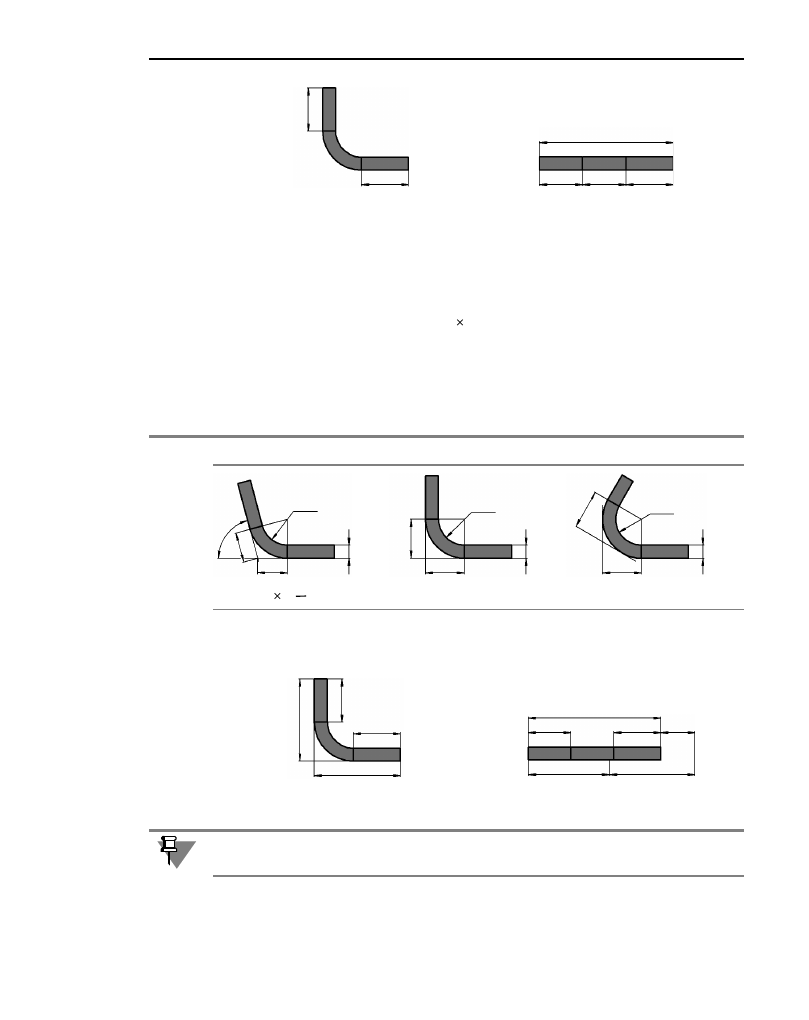

Рис. 87.11.  Разгибание сгиба: а) сгиб согнут, б) сгиб разогнут

B

A

L

B

A

BA

Табл. 87.2. Определение параметра а для различных углов сгиба

α

α<90°

α≥90°

a =(R + S)

tg

a =(R + S)

S

a

α

a

R

S

a

a

R

S

a

a

R

α

2

а)

б)

Рис. 87.12.  Разгибание сгиба: а) сгиб согнут, б) сгиб разогнут

A

'

B'

A

B

L

BD

B'

A'

A

В

Для углов сгиба

α>90° значение уменьшения сгиба BD может быть отрицательным.

Часть XIX. Детали из листового материала

130

87.4.4. Таблицы сгибов

При определении длины развертки с использованием способов, рассмотренных выше,
значения параметра развертки (

K, BA или BD) могут быть заданы — с учетом существу!

ющих ограничений — произвольно.

Зависимость параметра развертки от толщины материала, угла и радиуса сгиба может
быть определена, например, экспериментальным путем и оформлена в виде таблиц. В
системе КОМПАС они носят название

таблиц сгибов и могут быть использованы для за!

дания длин разверток.

В соответствии с содержанием таблицы определяется ее тип:

▼

таблица коэффициентов, определяющих положение нейтрального слоя;

▼

таблица величин сгиба;

▼

таблица уменьшений сгиба.

Таблицы сгибов хранятся в файлах с расширением loa.

В комплект поставки системы КОМПАС!3D входят четыре таблицы сгибов:

▼

две таблицы коэффициентов, определяющих положение нейтрального слоя:

▼

Sample1_K_factor.loa,

▼

Sample4_K_factor.loa,

▼

таблица величин сгибов Sample2_Bend_allowance.loa;

▼

таблица уменьшений сгибов Sample3_Bend_deduction.loa.

Примеры таблиц сгибов находятся в папке, путь к которой задается системной перемен!
ной SHEETMETAL системы КОМПАС!3D. По умолчанию это подпапка ..\Sys\SHEETMETAL
главной папки системы.

Использование таблиц сгибов

Чтобы использование определенной таблицы сгибов в листовых деталях было возмож!
но, необходимо предварительно указать файл этой таблицы в диалоге настройки пара!
метров листового тела (см. раздел 87.2.1 на с. 122) или с помощью команды
Операции — Элементы листового тела — Таблица сгибов — Выбрать.

Чтобы получить из таблицы параметр развертки для сгибов создаваемого или редакти!
руемого листового элемента текущей детали, выполните следующие действия:

1. На вкладке

Параметры Панели свойств разверните список Способ определения

длины развертки.

2. Выберите из списка строку

Таблица сгибов.

В поле

Файлисточник появится имя таблицы сгибов, выбранной при настройке

свойств листового тела.

Если при настройке свойств листового тела была включена опция

Таблица сгибов, то

для определения длин разверток всех новых сгибов по умолчанию будет выбран способ
Таблица сгибов. В этом случае производить описанные действия не нужно.

Указанные таблицы содержат условные данные и приведены в качестве примера. Ис!
пользуйте их в качестве образца для создания собственных таблиц сгибов.
