Часть XIX

Детали

из листового материала

120

Глава 87.

Общие сведения

В КОМПАС!3D возможно моделирование деталей, получаемых из листового материала
с помощью гибки.

Команды, предназначенные для работы с лис!
товыми деталями, расположены в меню

Опе

рации, а кнопки для их вызова находятся на
панели

Элементы листового тела (рис. 87.1).

Создание листовой детали начинается с построения

листового тела. Для этого служит

команда

Листовое тело. Подробно ее выполнение описано в главе 88. Затем к получен!

ному листовому телу добавляются

элементы листового тела: сгибы, пластины, отверс!

тия, вырезы.

Термин

листовое тело в данной части Руководства будет употребляться для обозначения

тела, полученного с помощью команды

Листовое тело. Термин листовая деталь будет

обозначать листовое тело вместе с добавленными к нему элементами листового тела.

К листовой детали можно приклеивать формообразующие элементы любого типа —
выдавливания, вращения, кинематические, по сечениям, и вырезать формообразующие
элементы из листовой детали. Кроме того, к листовой детали можно добавлять конс!
труктивные элементы (скругления, фаски, ребра, отверстия и т.п.). К листовым телам,
пластинам, отверстиям и вырезам можно применять также любые операции копирова!
ния.

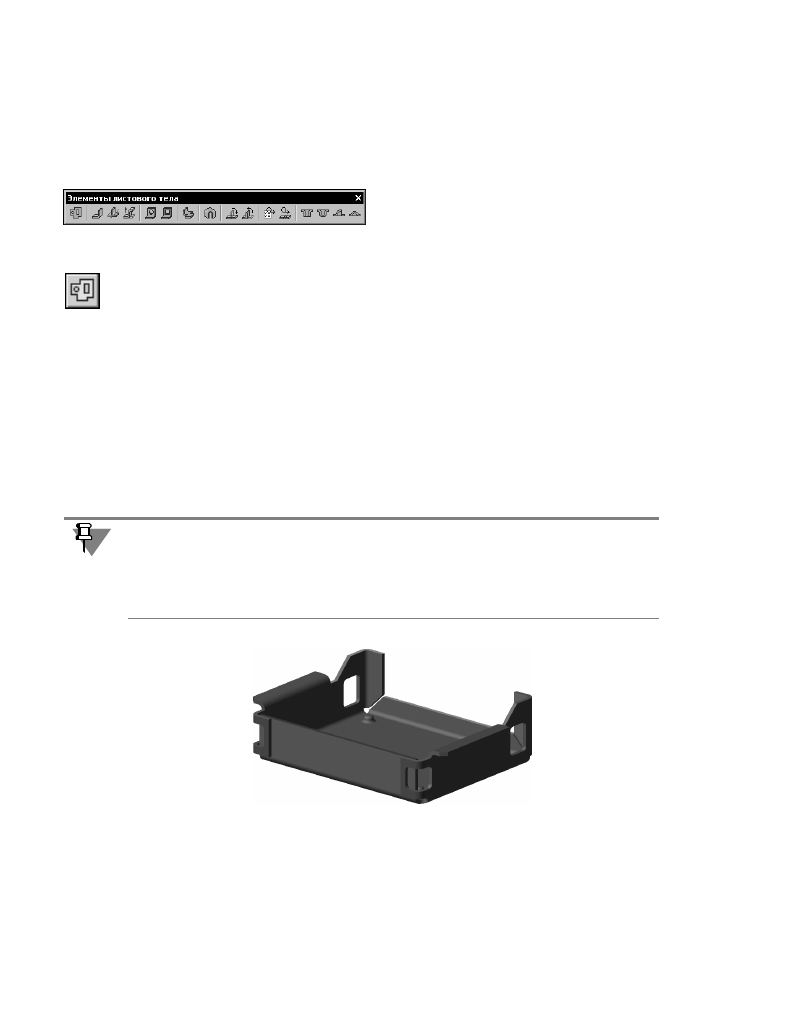

Рис. 87.1.

Особенностью листовой детали является возможность ее сгибания и разгибания. При
использовании в листовой детали формообразующих и дополнительных конструктив!
ных элементов необходимо иметь в виду, что некоторые из них могут в дальнейшем вос!
препятствовать изменению состояния сгибов. Подробнее об этом рассказано в
разделе 92.3 на с. 182.

Рис. 87.2.  Пример детали из листового материала

121

Глава 87. Общие сведения

87.1.

Приемы работы с листовой деталью

Любой сгиб, имеющийся в листовой детали, может отображаться как в согнутом, так и в
разогнутом состоянии. Пользователь может в любой момент изменить состояние любо!
го сгиба (или группы сгибов).

При работе с листовой деталью есть возможность отображения ее развертки. Это специ!
альный режим отображения, в котором выбранные пользователем сгибы показываются
согнутыми, а остальные — разогнутыми. Если не выбран ни один сгиб, то в этом режиме
отображается полностью развернутая листовая деталь. Переход в режим развертки воз!
можен после настройки

параметров развертки — выбора сгибов, которые должны ос!

таваться согнутыми.

Ассоциативные виды листовой детали в чертеже создаются так же, как и ассоциативные
виды обычной детали. При этом, если в листовой детали настроены параметры развер!
тки, то в чертеже возможно формирование изображения развертки этой детали.

87.2.

Параметры листовой детали

Листовая деталь характеризуется

толщиной материала (S), из которого она изготовлена.

Изогнутые участки (

сгибы) детали определяются:

▼

внутренним радиусом (R),

▼

углом сгиба (

α),

▼

шириной освобождения (W),

▼

глубиной освобождения (H).

Кроме того, каждый сгиб имеет параметр, определяющий длину развертки этого сгиба.
Таким параметром — в зависимости от выбранного способа определения длины развер!
тки (см. раздел 87.4 на с. 127) — является

коэффициент нейтрального слоя, или вели&

чина сгиба, или уменьшение сгиба. Параметр, определяющий длину развертки сгиба, да!
лее будем называть

параметром развертки этого сгиба.

Умолчательные значения параметров для всех новых листовых деталей задаются в диа!
логе настройки свойств листового тела (см. раздел 87.2.1).

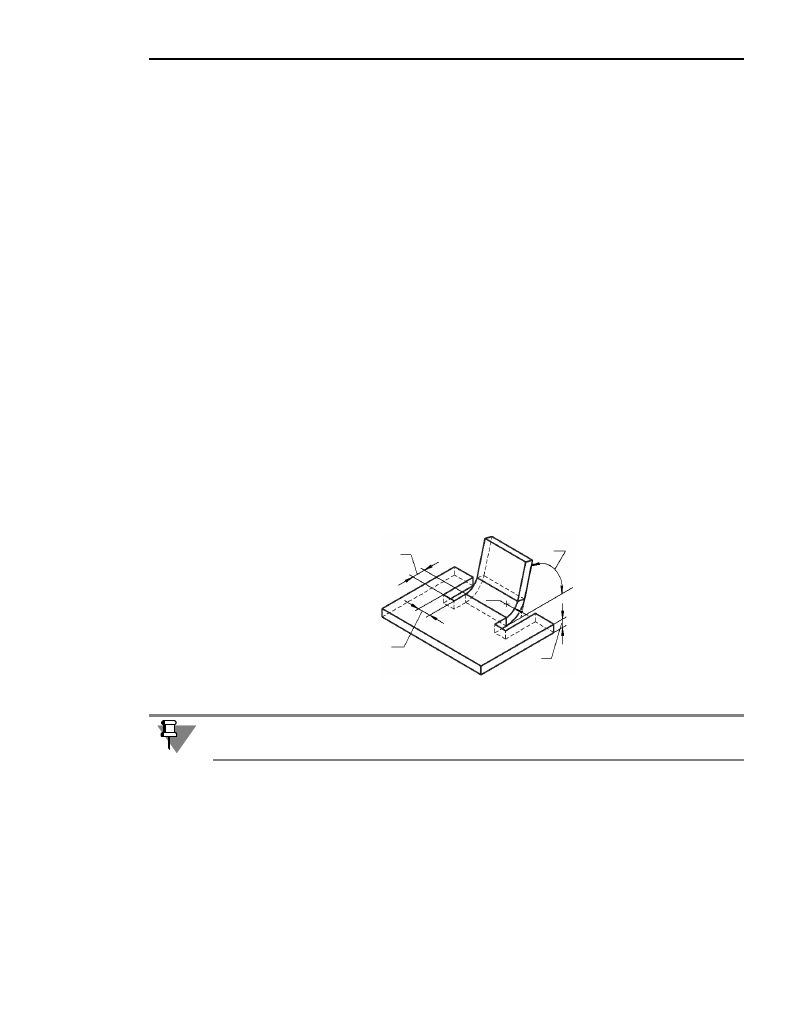

Рис. 87.3.  Параметры листовой детали

R

α

H

W

S

Сгиб может и не иметь освобождений.

Часть XIX. Детали из листового материала

122

87.2.1. Настройка параметров по умолчанию

Чтобы задать умолчатель!
ные параметры для всех но!
вых листовых деталей, вы!
зовите команду

Сервис –

Параметры – Новые до
кументы – Модель – Де
таль – Свойства листово
го тела. На экране появится
диалог, содержащий эле!
менты для настройки пара!
метров листового тела для
новых деталей (рис. 87.4).

Эти элементы представлены
в таблице 87.1.

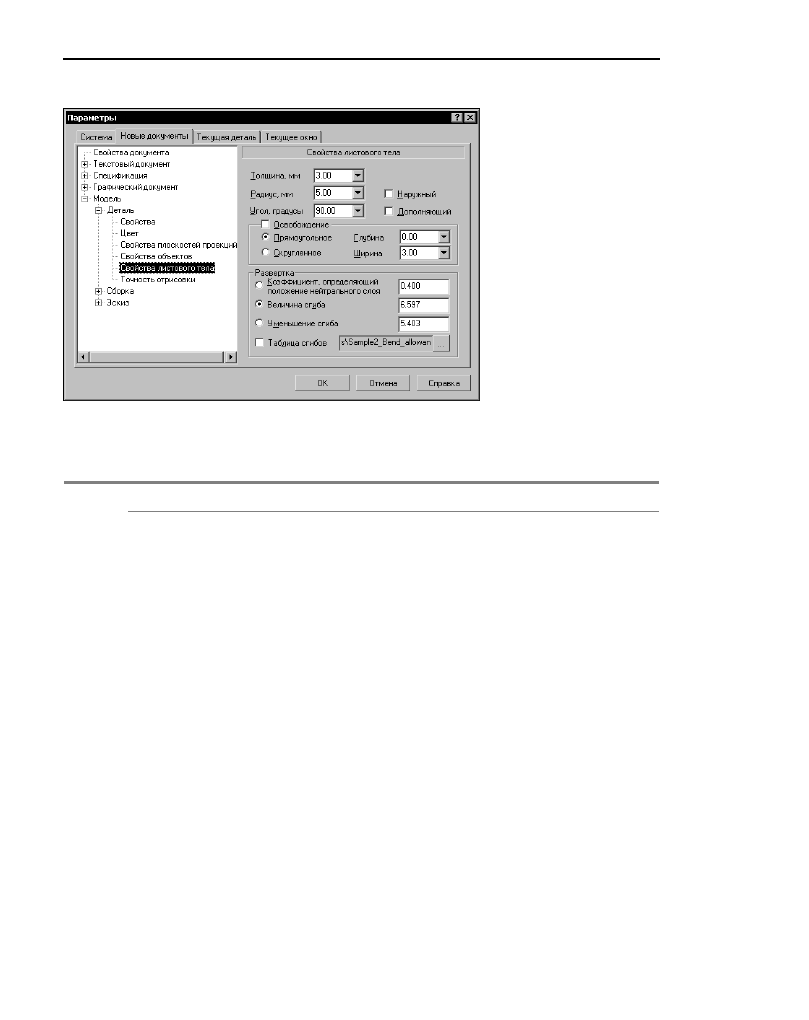

Рис. 87.4.  Диалог настройки параметров

листового тела для новых деталей

Табл. 87.1. Диалог настройки параметров листового тела для новых деталей

Элемент

Описание

Толщина

Введите толщину листового материала.

Радиус

Поле для ввода радиуса сгибов.
Опция

Наружный позволяет выбрать способ построения сгибов.

Если она включена, сгибы будут строиться по наружному радиусу,
в противном случае — по внутреннему

*

.

Угол, градусы

Поле для ввода умолчательного значения угла сгибов.
Опция

Дополняющий позволяет указать интерпретацию угла.

Если эта опция включена, то угол рассматривается как
дополняющий, в противном случае — как угол сгиба
(см. раздел 89.3.1 на с. 140).

Освобождение

Включите эту опцию, чтобы в детали по умолчанию создавались
освобожденные сгибы.

Прямоугольное,
Скругленное

Выберите вариант формы освобождения.

Глубина

, Ширина Введите размеры освобождения (см. рис. 87.3).

Развертка

Группа опций, позволяющая указать, как должны определяться
длины разверток сгибов.
