Глава 85. Массивы элементов

Направление копирования

При создании массива вдоль кривой вы можете управлять направлением копирования с
помощью переключателей группы

Направление. Смена направления по!разному влия!

ет на массивы с замкнутой и разомкнутой траекториями.

Если траектория замкнута, то

Прямое направление копирования означает расположе!

ние элементов вдоль траектории по одну сторону от исходного, а

Обратное

направление — по другую сторону (рис. 85.6).

Если траектория разомкнута, то

Прямое направление копирования означает, что нача!

ло траектории определяется умолчательным образом — начальной точкой считается
ближайший к исходному элементу конец траектории. При выборе

Обратного направ

ления началом траектории будет считаться другой ее конец (рис. 85.7).

85.4.2. Шаг копирования

Введите в поле

Количество количество копий.

Копии можно расположить равномерно вдоль всей направляющей или на заданном рас!
стоянии друг от друга. Чтобы выбрать вариант построения, в группе

Способ активизи!

руйте соответствующий переключатель (см. табл. 85.6).

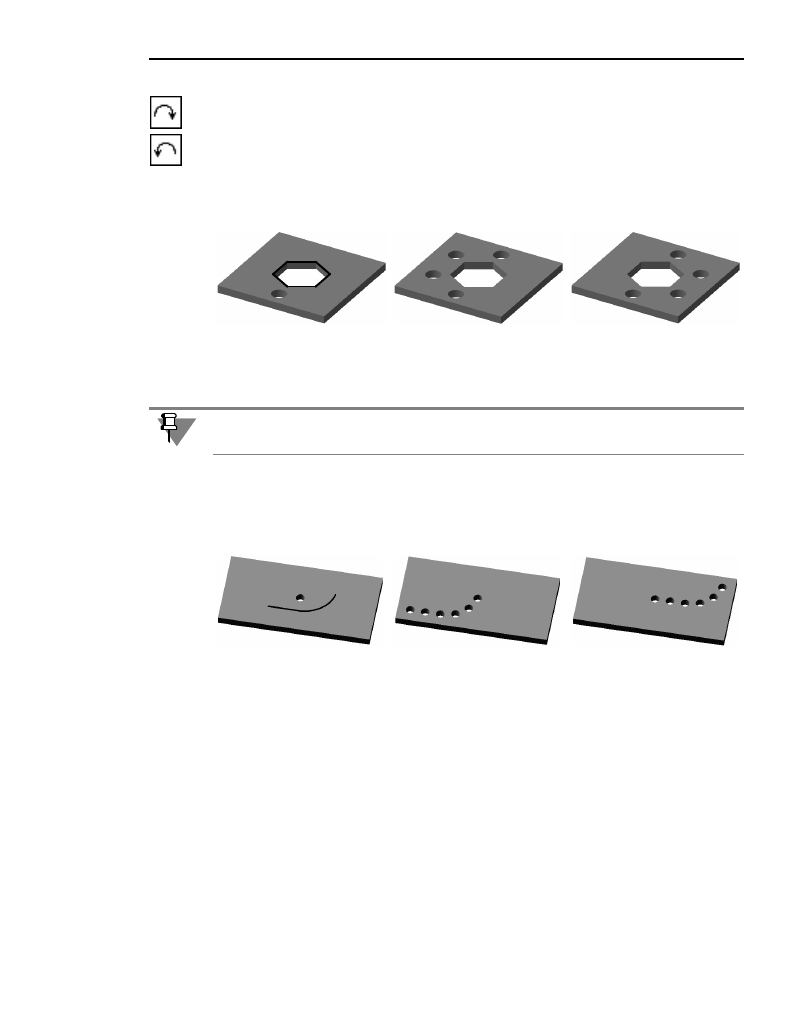

а)

б)

в)

Рис. 85.6.  Смена направления для массива с замкнутой траекторией:

а) исходный элемент и траектория (выделена утолщенной линией),

б) массив в прямом направлении, в) массив в обратном направлении

Если траектория копирования замкнута и элементы располагаются вдоль всей направля!
ющей (см. табл. 85.6), то результат операции не зависит от направления копирования.

а)

б)

в)

Рис. 85.7.  Смена направления для массива с разомкнутой траекторией:

а) исходный элемент и траектория,

б) массив в прямом направлении, в) массив в обратном направлении

Часть XVIII.Приемы моделирования деталей

112

Введите в поле

Шаг значение шага между копиями, измеренное вдоль траектории копи!

рования. Это поле доступно только при способе построения

По шагу.

В группе

Режим активизируйте переключатель, соответствующий введенному значению

шага (см. табл. 85.7).

Табл. 85.6. Способы задания шага копирования

Значение опции
Способ

Принцип определения шага копирования

По шагу

Можно задать значение шага и выбрать режим определения шага

*

:

▼

между соседними копиями или

▼

между крайними копиями

**

.

* Если задать значение полного шага, равное длине траектории, то результат

построения будет таким же, как при способе построения

Вдоль всей на

правляющей.

** О вводе значения шага и выборе режима рассказано ниже.

Вдоль всей
направляющей

Полный шаг определяется автоматически как длина траектории
копирования. Первый и последний экземпляры массива лежат в
начальной и конечной точках направляющей кривой. Экземпляры
массива расположены равномерно вдоль траектории.

Табл. 85.7. Режим задания шага сетки

Значение опции
Режим

Способ определения шага

Шаг между
соседними
экземплярами

Значение шага воспринимается системой как расстояние между
соответствующими точками соседних копий в направлении
траектории копирования

*

.

Этот вариант удобно использовать, если требуется разместить
определенное количество копий на известном расстоянии друг от
друга.

* Если количество копий равно двум, то результат построения одинаков при

любом состоянии переключателя

Режим.

Шаг между
крайними
экземплярами

Значение шага воспринимается системой как расстояние между
соответствующими точками первой и последней копий в
направлении траектории копирования

*

.

Этот вариант удобно использовать, если требуется разместить на
участке известной длины определенное количество копий.

113

Глава 85. Массивы элементов

85.4.3. Ориентация копий

Копии в массиве могут сохранять исходную ориентацию или поворачиваться с учетом
кривизны траектории. Чтобы выбрать вариант построения, активизируйте нужный пере!
ключатель в группе

Ориентация (см. табл. 85.8).

85.4.4. Геометрический массив

При копировании вдоль кривой можно ускорить создание и перестроение массива. Для
этого включите опцию

Геометрический массив. При формировании геометрического

массива копируются только грани и ребра исходных элементов. Копирование операций
и их параметров не производится.

Одинаковых результатов формирования массива можно добиться при разных состояни!
ях переключателя

Режим. Для этого нужно учитывать следующее соотношение:

L = (N – 1) * l , где

L —

шаг между крайними экземплярами, измеренный вдоль траектории,

N — количество копий,
l

— шаг между соседними экземплярами, измеренный вдоль траектории.

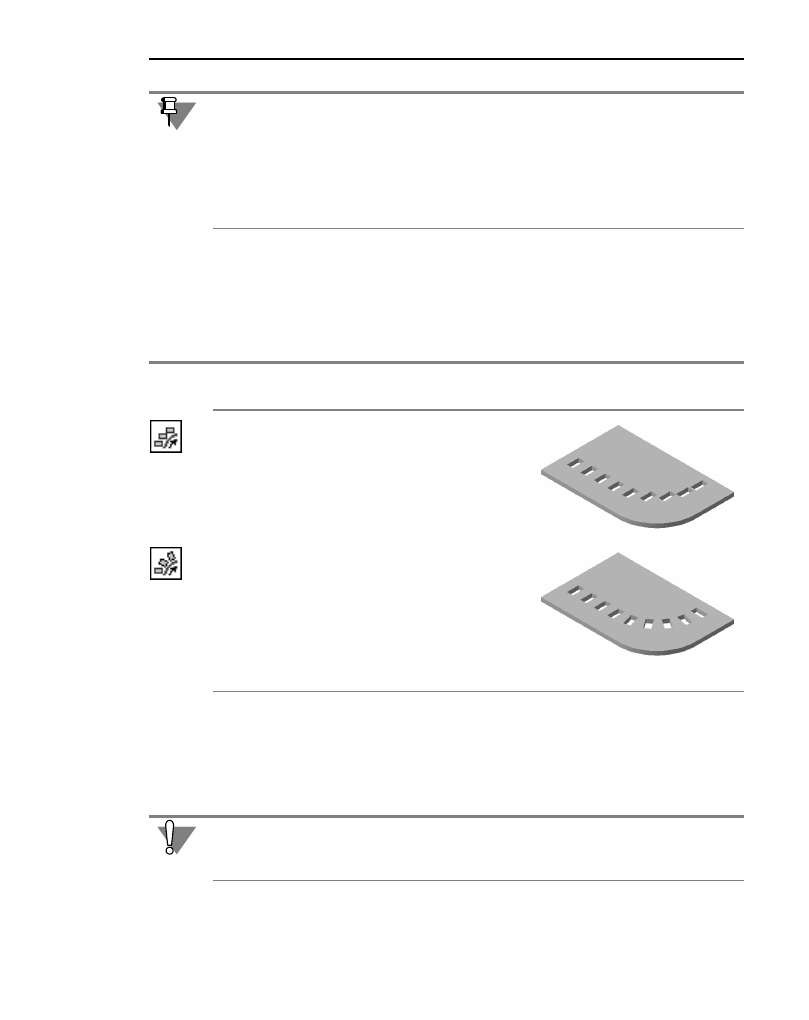

Табл. 85.8. Ориентация элементов массива вдоль кривой

Значение опции
Ориентация

Правила поворота копий

Результат построения

Сохранять
исходную
ориентацию

Поворот копий относительно
исходных объектов
не производится. Элементы
массива получаются из
исходных объектов путем
параллельного переноса.

Доворачивать
до нормали

Копии оказываются
повернутыми относительно
исходных объектов так,
чтобы угол между каждой
копией и траекторией был
равен углу между исходным
объектом и траекторией в
начальной точке траектории.

Иногда скопированные поверхности располагаются относительно имеющихся так, что не
образуется единое тело. Это приводит к ошибке при построении. В таких случаях опция
Геометрический массив должна быть выключена.

Часть XVIII.Приемы моделирования деталей

114

85.4.5. Результат копирования

После подтверждения выполнения операции в окне детали появится созданный массив,
а в Дереве построения — пиктограмма, соответствующая его типу.

Исходный элемент принадлежит образовавшемуся массиву копий и находится в его на!
чале.

85.5.

Зеркальная копия

Вы можете создать копию выбранных элементов, симметричную им относительно ука!
занной плоскости или плоской грани.

Для этого выделите исходные элементы и вызовите команду

Зеркальная копия.

Укажите плоскость симметрии в Дереве построения или в окне детали.

После подтверждения выполнения операции в окне детали появится зеркальная копия
элементов, а в Дереве построения — соответствующая ей пиктограмма.

Если копировался приклеенный элемент, копия также приклеивается к детали, если вы!
резанный элемент — копия вырезается.

85.6.

Зеркально отразить все

Вы можете приклеить к детали ее зеркальную копию, т.е. получить деталь, обладающую
плоскостью симметрии.

Для этого вызовите команду

Зеркально отразить все.

Укажите в окне детали плоскую грань, которая должна стать плоскостью симметрии при
копировании детали. Вы можете указывать только грань, плоскость которой не пересе!
кает деталь.

После подтверждения выполнения операции в окне модели появится зеркально симмет!
ричная деталь, а в Дереве построения — соответствующая ей пиктограмма.

Вы можете исключить из массива любые конкретные экземпляры копий (см. раздел
112.1.1 на с. 296).

а)

б)

Рис. 85.8.  Зеркальное копирование отдельных элементов:

а) исходная деталь (плоскость симметрии для копирования показана условно),

б) результат копирования основания и лапки

относительно средней плоскости прямоугольного выступа
