Глава 85. Массивы элементов

В группе

Режим 2 активизируйте переключатель, соответствующий введенному значе!

нию шага (см. табл. 85.4).

По умолчанию элементы массива располагаются относительно исходных элементов в
направлении против часовой стрелки. Это —

Прямое направление. Чтобы располо!

жить элементы массива по часовой стрелке, активизируйте переключатель

Обратное

направление в группе Направление.

85.3.2. Ориентация копий

Копии в массиве могут сохранять исходную ориентацию или поворачиваться с учетом уг!
лового шага сетки. Чтобы выбрать вариант построения, активизируйте нужный переклю!
чатель в группе

Ориентация (см. табл. 85.5).

Табл. 85.4. Режим задания шага сетки

Значение опции
Режим

Способ задания шага

Шаг между
соседними
экземплярами

Значение шага воспринимается системой как угол между
соседними лучами сетки

*

.

Этот вариант удобно использовать, если требуется разместить
определенное количество копий под известным углом друг к другу.

* Если количество копий в кольцевом направлении равно двум, то результат

построения одинаков при любом состоянии переключателя

Режим.

Шаг между
крайними
экземплярами

Значение шага воспринимается системой как угол между первым и
последним лучами сетки

*

.

Этот вариант удобно использовать, если требуется разместить
определенное количество копий равномерно по кругу.

Одинаковых результатов формирования массива можно добиться при разных состояни!
ях переключателя

Режим. Для этого нужно учитывать следующее соотношение:

A = (N – 1) * a , где

A —

угловой шаг между крайними экземплярами, причем A < 360°,

N — количество копий,
a

— угловой шаг между соседними экземплярами.

Если A = 360°, то производится копирование вдоль полной окружности, и

A = N * a

Часть XVIII.Приемы моделирования деталей

108

85.3.3. Геометрический массив

При копировании по концентрической сетке можно ускорить создание и перестроение
массива. Для этого включите опцию

Геометрический массив. При формировании гео!

метрического массива копируются только грани и ребра исходных элементов. Копиро!
вание операций и их параметров не производится.

85.3.4. Результат копирования

После подтверждения выполнения операции в окне детали появится созданный массив,
а в Дереве построения — пиктограмма, соответствующая его типу.

Исходный элемент принадлежит образовавшемуся массиву копий и лежит на внутрен!
ней окружности этого массива.

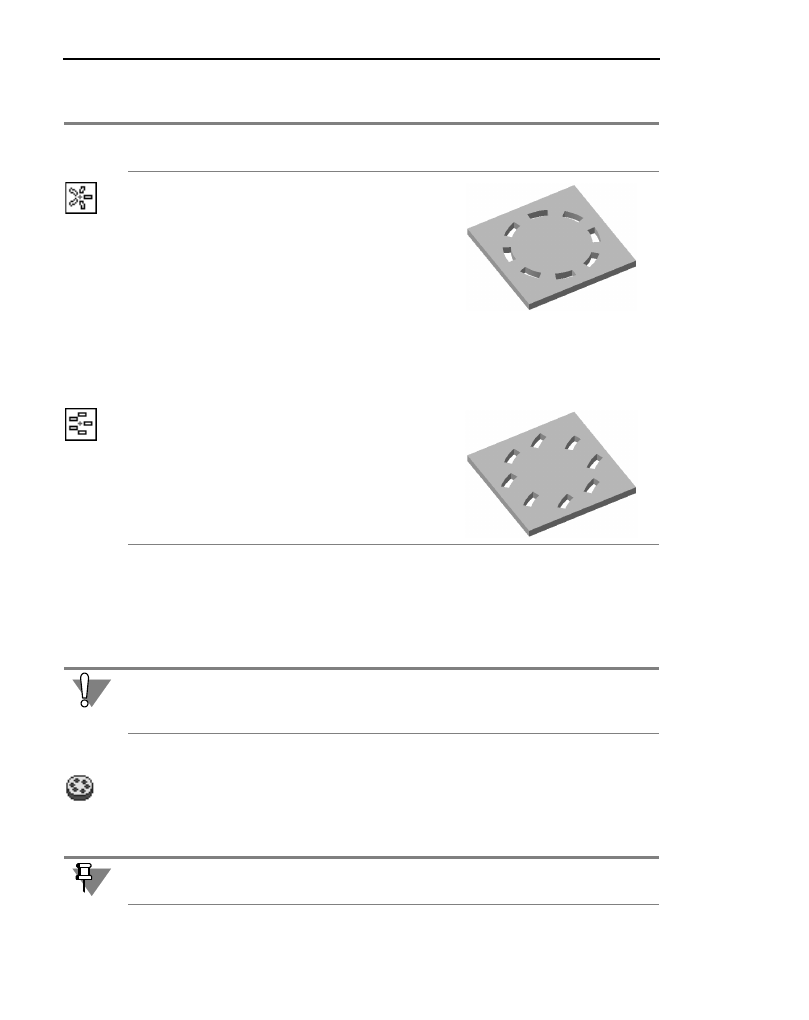

Табл. 85.5. Ориентация элементов концентрического массива

Значение опции
Ориентация

Правила поворота копий

Результат построения

Доворачивать
до радиального
направления

Копии, лежащие на всех лучах
сетки, кроме первого,
оказываются повернутыми
относительно исходных
объектов на углы, кратные
угловому шагу между
соседними копиями в
кольцевом направлении.
Например, шаг равен 30°. Тогда
копии поворачиваются
относительно исходных
объектов на 30°, 60°, 90° и т.д.

Сохранять
исходную
ориентацию

Поворот копий относительно
исходных объектов не
производится.

Иногда скопированные поверхности располагаются относительно имеющихся так, что не
образуется единое тело. Это приводит к ошибке при построении. В таких случаях опция
Геометрический массив должна быть выключена.

Вы можете исключить из массива любые конкретные экземпляры копий (см.
раздел 112.1.1 на с. 296).

109

Глава 85. Массивы элементов

85.4.

Массив вдоль кривой

Вы можете создать массив элементов, расположив их вдоль указанной кривой.

Для этого выделите исходные элементы и вызовите команду

Массив вдоль кривой.

85.4.1. Параметры траектории

Для создания массива требуется задать траекторию копирования. Траекторией может
служить непрерывная последовательность ребер или контур в эскизе.

Укажите траекторию копирования, выбрав нужный эскиз в Дереве построения или ребра
в окне детали в последовательности их соединения.

Базовая точка копирования

Расположение элементов массива зависит от способа задания базовой точки. Управле!
ние расположением элементов осуществляется с помощью переключателей группы
Способ на вкладке Выбор объектов Панели свойств.

Активизация переключателя

Автоопределение означает расположение элементов на

кривой, повторяющей траекторию. При этом массив строится следующим образом.

1. Определяется положение центра масс кривых (т. 3) эскиза копируемого элемента

1

.

2. Траектория копирования параллельным переносом перемещается так, чтобы ее началь!

ная точка совпала с т. 3. Определение начальной точки траектории рассмотрено в следу!
ющем разделе.

3. Копии элемента размещаются так, чтобы т. 3 каждой копии располагались на траектории

на расстояниях, равных шагу (см. раздел 85.4.2 на с. 111).

4. Если включено сохранение ориентации копий (см. раздел 85.4.3 на с. 113), то каждая из

них дополнительно поворачивается вокруг т. 3.

Схема построения массива описанным образом приведена на рис. 85.4, а.

Для получения предсказуемого результата копирования при использовании автомати!
ческого определения базовой точки рекомендуется строить траекторию так, чтобы она
заведомо начиналась в точке центра масс кривых эскиза исходного элемента.

Если построение траектории, удовлетворяющей данному требованию, невозможно или
затруднено, используйте режим произвольного задания базовой точки копирования.
Для этого активизируйте переключатель

Ручное указание и выберите в окне модели

базовую точку копирования (т. 1). В этом случае массив строится следующим образом.

1. Траектория копирования параллельным переносом перемещается так, чтобы ее началь!

ная точка совпала с точкой 1.

2. Находится центр масс кривых (т. 3) эскиза копируемого элемента.

В эскизе траектории копирования должен быть один контур — замкнутый или разомкну!
тый.

1. Для элемента по сечениям — точка центра масс кривых эскиза, расположенного первым в списке

эскизов (см раздел 80.4.1 на с. 63).
Если копируются несколько элементов, то находится точка центра масс кривых эскиза того эле!
мента, который был указан первым.

Часть XVIII.Приемы моделирования деталей

110

3. Через найденную точку проводится эквидистанта траектории.

4. Копии элемента размещаются так, чтобы т. 3 каждой копии располагались на экви!

дистанте траектории на расстояниях, равных шагу.

5. Если включено сохранение ориентации копий, то каждая из них дополнительно повора!

чивается вокруг т. 3.

Схема построения массива описанным образом приведена на рис. 85.4, б.

Для получения предсказуемого результата копирования при использовании ручного ука!
зания базовой точки рекомендуется в качестве базовой выбирать начальную точку тра!
ектории.

Начальная точка

Если траектория копирования разомкнута, то ее начальной точкой по умолчанию счита!
ется конец, ближайший к копируемому элементу.

Если траектория копирования замкнута, ее начальная точка находится системой автома!
тически в зависимости от расположения траектории относительно системы координат и
других параметров.

При необходимости вы можете задать начальную точку замкнутой траектории вручную.
Для этого активизируйте переключатель

Точка 2 на вкладке Параметры Панели

свойств и укажите нужную точку в окне модели. Зависимость расположения элементов
массива от выбора начальной точки показана на рис. 85.5.

а)

б)

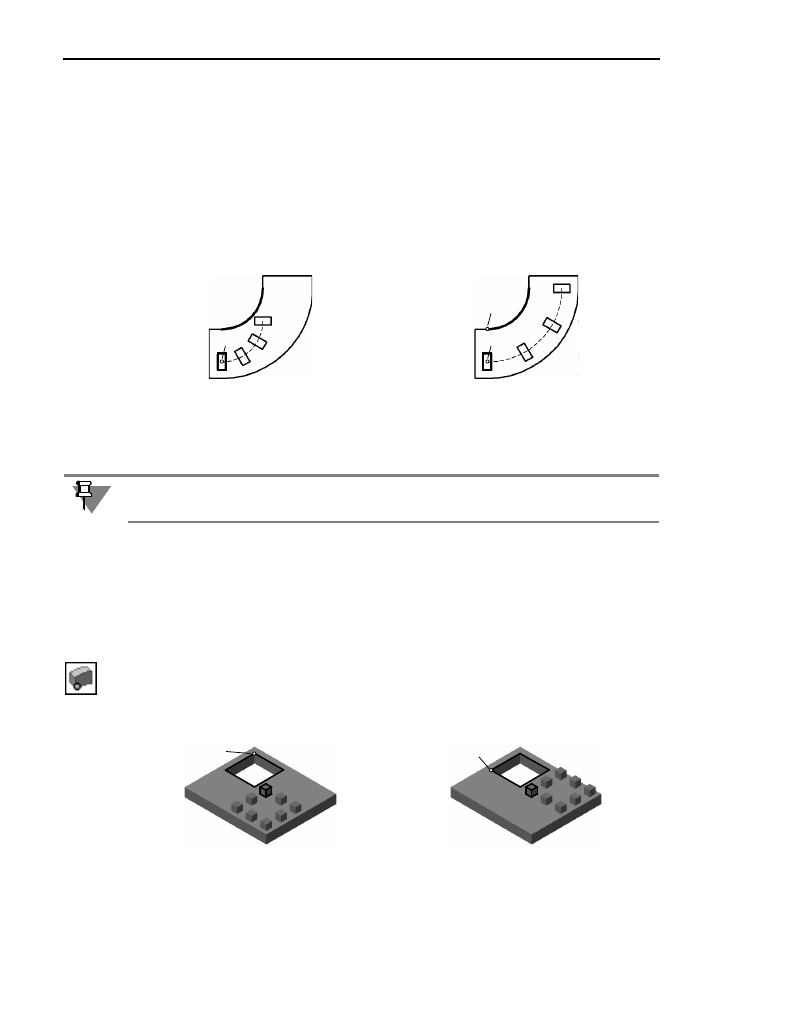

Рис. 85.4.  Схема копирования элемента выдавливания вдоль всей направляющей

с сохранением ориентации (направляющая и исходный элемент выделены):

а) положение базовой точки определяется автоматически,

б) в качестве базовой точки выбрана точка 1

т 3

т 3

т 1

В разделах 85.4.2 на с. 111 и 85.4.3 на с. 113 под словом «траектория» подразумевается
линия, на которой располагаются т. 3 элементов массива.

Рис. 85.5.  Зависимость между расположением копий и положением точки начала

копирования (траектория копирования и исходный элемент выделены)

т 2

т 2
