99

Глава 84. Отсечение части детали

Перед вызовом команды выделите эскиз, в котором изображен профиль цилиндричес!
кой поверхности.

84.2.1. Требования к эскизу

▼

В эскизе должен быть один контур

▼

Контур в эскизе должен быть разомкнутым

▼

Контур в эскизе должен пересекать проекцию детали на плоскость эскиза.

84.2.2. Выполнение отсечения

Вызовите команду

Сечение по эскизу.

Название эскиза, по которому производится отсечение, появится в поле

Профиль се

чения на Панели свойств.

Вы можете удалить часть детали по любую сторону от цилиндрической поверхности.
Чтобы выбрать направление, активизируйте соответствующий переключатель в группе
Направление отсечения — Прямое или Обратное. Направление отсечения показы!
вается на фантоме в окне детали в виде стрелки.

После подтверждения выполнения операции модель будет усечена, а в Дереве построе!
ния появится соответствующая пиктограмма.

Секущая поверхность образуется перемещением эскиза в направлении, перпендикуляр!
ном его плоскости.

а)

б)

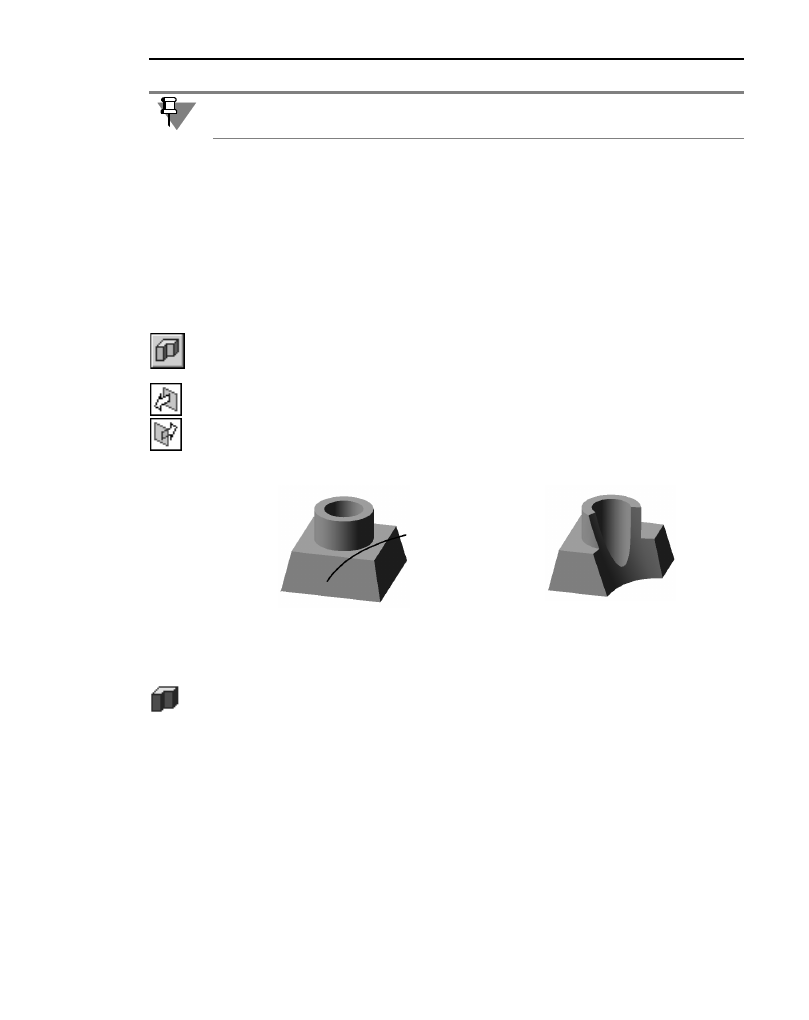

Рис. 84.2.  Отсечение части детали по эскизу:

а) исходное состояние детали, показан эскиз поверхности отсечения,

б) результат выполнения операции отсечения

100

Глава 85.

Массивы элементов

Иногда при построении тела требуется произвести несколько одинаковых операций так,
чтобы образовавшиеся элементы были определенным образом упорядочены — напри!
мер, образовывали прямоугольный массив или были симметричны относительно плос!
кости. Для повторения операции можно воспользоваться командой

Массив элемен

тов. В КОМПАС!3D V8 доступны разнообразные способы построения массивов: по сетке,
по окружности, вдоль кривой; возможно зеркальное копирование.

Команды создания массивов находятся в меню

Операции.

Кнопки для их быстрого вызова находятся на панели

Редактирование детали.

85.1.

Общие приемы создания массивов элементов

Исходные элементы можно выбирать как перед вызовом команды создания массива, так
и после вызова. Для выбора исходного элемента выделите его в Дереве построения или
любую его часть (грань, ребро, вершину) в окне детали.

Задайте параметры массива при помощи полей и переключателей на Панели свойств.

Фантом массива элементов отображается на экране. Это позволяет оценить правиль!
ность задания параметров и выбора исходных элементов.

Затем подтвердите создание массива.

Созданный массив элементов появится в окне детали, а соответствующая его типу пик!
тограмма — в Дереве построения.

85.1.1.

Экземпляры массива

Массив элементов состоит из

экземпляров (рис. 85.1).

Каждый экземпляр массива является
копией исходного элемента или — если
исходных элементов несколько — груп!
пой копий.

Экземпляры массива элементов отоб!
ражаются в Дереве построения как от!
дельные объекты, подчиненные масси!
ву. Экземпляру, в свою очередь,
подчиняются копии элементов.

Чтобы развернуть список экземпляров,
щелкните мышью на значке «плюс»,
расположенном слева от пиктограммы
массива в Дереве построения.

Для задания количества и шага экземпляров при построении массивов по сетке и вдоль
кривой можно использовать характерные точки (см. главу 86).

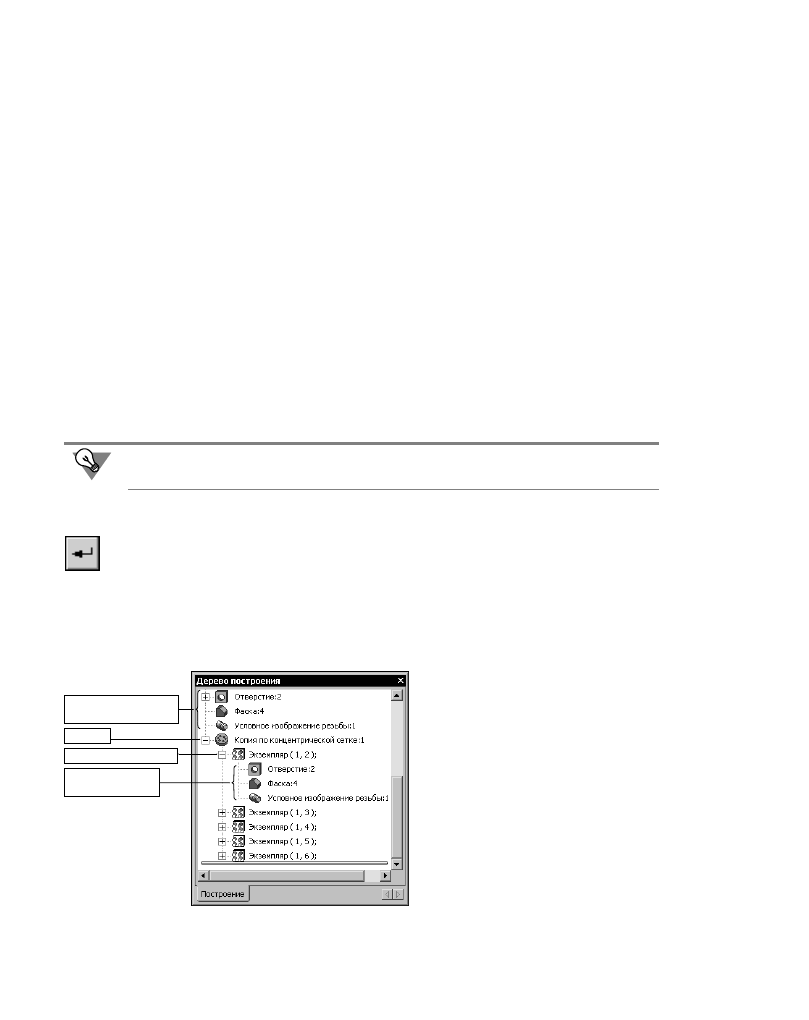

Рис. 85.1.  Массив элементов в Дереве построения

Исходные элементы
массива
Массив

Экземпляр массива

Копии исходных
элементов

101

Глава 85. Массивы элементов

Справа от пиктограммы экземпляра массива в круглых скобках отображается номер это!
го экземпляра.

▼

Если сетка параллелограммная, номер экземпляра массива состоит из двух чисел. Пер!
вое — номер экземпляра вдоль первой оси сетки, второе — номер экземпляр вдоль вто!
рой оси (нумерация экземпляров начинается с единицы).

▼

Если сетка концентрическая, номер экземпляра массива состоит из двух чисел.
Первое — номер экземпляра в радиальном направлении, второе — номер экземпляра в
кольцевом направлении (нумерация экземпляров начинается с единицы).

▼

Если копии расположены вдоль кривой, номер экземпляра массива отсчитывается по
порядку расположения экземпляров, начиная от исходного.

Вы можете исключить любые экземпляры из любого массива (см. раздел 112.1.1 на
с. 296).

85.1.2. Особенности построения массивов элементов

При создании в деталях массивов элементов необходимо учитывать следующие обстоя!
тельства.

▼

Для копирования массива (т.е. чтобы получить «массив массивов») достаточно указать
в Дереве построения этот массив. Его исходные элементы выбирать не нужно.

▼

При копировании с отключенной опцией

Геометрический массив элемента, выдавлен!

ного

До поверхности, каждый экземпляр массива выдавливается до этой же поверх!

ности. В результате экземпляры могут отличаться друг от друга высотой и формой «тор!
ца».
В массиве, созданном при включенной опции

Геометрический массив, каждый экзем!

пляр является точной копией исходного элемента.

▼

Фаски и скругления, указанные в качестве исходных элементов массива, копируются
только в том случае, если элементы, на ребрах которых они построены, также являются
исходными элементами этого массива.

85.2.

Массив по сетке

Вы можете создать массив элементов, расположив их в узлах параллелограммной сетки.

Для этого выделите исходные элементы и вызовите команду

Массив по сетке.

85.2.1. Параметры сетки

Параллелограммная сетка характеризуется направлением образующих ее векторов и
расстоянием между ними (рис. 85.2). Началом координат сетки можно считать любую
точку исходных объектов.

Часть XVIII.Приемы моделирования деталей

102

Все значения параметров сетки при их вводе и редактировании немедленно отобража!
ются на экране в виде фантома массива. Фантом позволяет визуально проконтролиро!
вать правильность задания параметров.

Направление первой оси

По умолчанию направление первой оси сетки совпадает с осью X локальной системы ко!
ординат, в которой производится копирование.

Вы можете изменить направление первой оси. Для этого введите в поле

Наклон угол

между этой осью и осью X локальной системы координат.

Кроме того, можно задать направление первой оси так, чтобы она была параллельна ка!
кому!либо прямолинейному объекту. Для этого активизируйте переключатель

Ось 1 и

укажите нужный объект (ребро, ось, эскиз) в Дереве построения или в окне детали.

По умолчанию элементы массива располагаются относительно исходных элементов в
направлении оси. Это —

Прямое направление. Чтобы расположить элементы массива

против оси, активизируйте переключатель

Обратное направление в группе Направ

ление 1.

Шаг сетки вдоль первой оси

Введите в поле

N 1 количество копий в направлении первой оси.

Введите в поле

Шаг 1 значение шага между копиями.

В группе

Режим 1 активизируйте переключатель, соответствующий введенному значе!

нию шага (см. табл. 85.1).

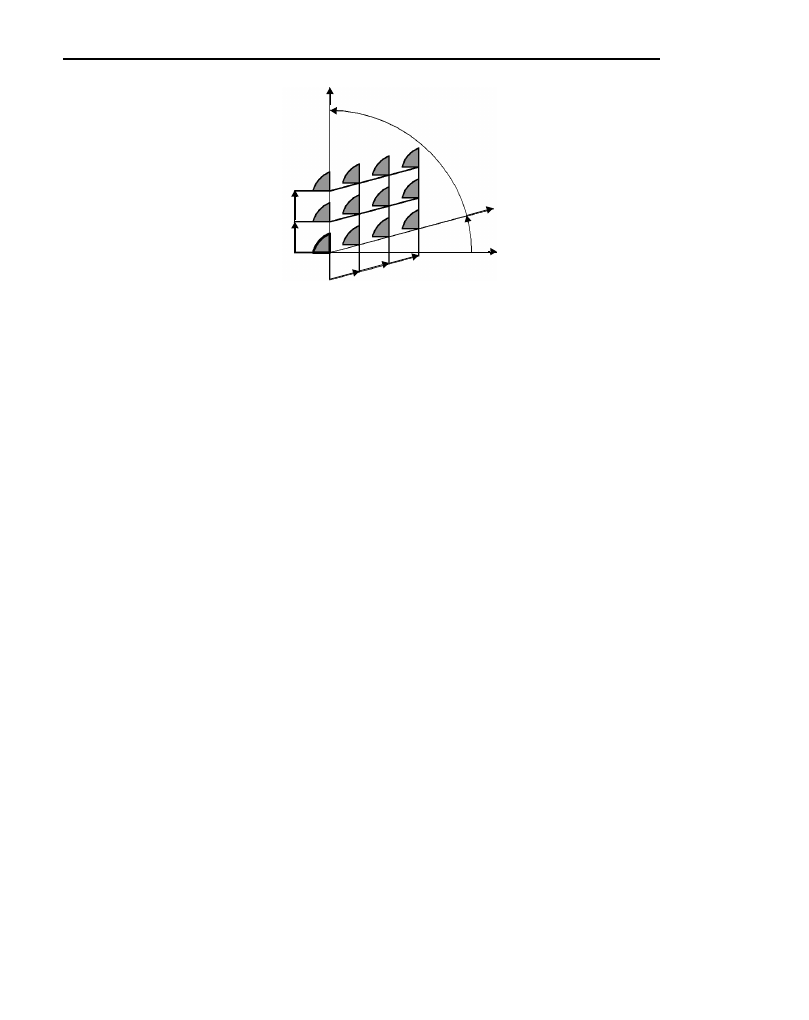

Рис. 85.2.  Схема образования параллелограммной сетки

Первая ось

Вторая ось

Шаг
в направлении
второй оси

Шаг в направлении
первой оси

Угол наклона
первой оси

Угол между осями
(угол раствора сетки)

Х
