Толщина ребра

При формировании ребра жесткости материал добавляется к плоскости его эскиза или
к поверхности, образованной выдавливанием эскиза ортогонально его плоскости.

Укажите направление добавления слоя материала. Для этого выберите нужный вариант
в списке

Тип построения тонкой стенки на вкладке Панели свойств Толщина (см.

табл. 83.2).

.

После выбора направления требуется задать толщину ребра жесткости.

▼

Если материал добавляется в направлении наружу, введите толщину в поле

Толщина

стенки 1.

Выбор сегмента, задающего направление уклона, имеет смысл только при построении
ребра в плоскости эскиза (когда выключена опция

Ортогонально эскизу).

Рис. 83.6.  Ребро жесткости с уклоном. Эскиз ребра состоит из трех сегментов.

Сегмент, задающий направление уклона, выделен.

Табл. 83.2. Возможные варианты построения тонкой стенки

Значение опции
Тип построения
тонкой стенки

В каком направлении добавляется слой материала.
Особенности задания толщины ребра жесткости

Наружу

В прямом направлении относительно плоскости эскиза или
поверхности, образованной перемещением эскиза.

Внутрь

В обратном направлении относительно плоскости эскиза или
поверхности, образованной перемещением эскиза.

Два направления В обе стороны относительно плоскости эскиза или поверхности,

образованной перемещением эскиза. При этом можно задать
толщину для каждого направления отдельно.

Средняя
плоскость

В обе стороны симметрично относительно плоскости эскиза или
поверхности, образованной перемещением эскиза. При этом
можно задать только суммарную толщину.

Часть XVIII.Приемы моделирования деталей

92

▼

Если материал добавляется в направлении внутрь, введите толщину в поле

Толщина

стенки 2.

▼

Если материал добавляется в двух направлениях, используйте поле

Толщина стенки 1,

чтобы задать толщину в направлении наружу, и поле

Толщина стенки 2, чтобы задать

толщину в направлении внутрь.

▼

Если материал добавляется от серединной поверхности, используйте поле

Толщина

стенки 1, чтобы задать суммарную толщину.

После подтверждения выполнения операции в окне детали появится ребро жесткости, а
в Дереве построения — соответствующая ему пиктограмма.

83.5.

Тонкостенная оболочка

На любом этапе работы деталь можно преобразовать в тонкостенную оболочку.

При создании оболочки все тело детали исключается из расчетов, а к ее граням добав!
ляется слой материала, образующий оболочку.

Если материал добавлять ко всем граням детали, то получится пустотелая (полая) де!
таль. В КОМПАС!3D V8 построение такой детали не допускается. Для создания оболочки
требуется исключить одну или несколько граней, к которым не должен добавляться ма!
териал. Эти грани превратятся в отверстия (или отверстие) в получившейся оболочке.

Чтобы создать тонкостенную оболочку, вызовите команду

Оболочка.

Укажите направление добавления материала —

Наружу или Внутрь относительно по!

верхности детали. Для этого активизируйте соответствующий переключатель в группе
Тип построения тонкой стенки.

Если материал добавляется наружу, введите толщину оболочки в поле

Толщина

стенки 1, если внутрь — в поле Толщина стенки 2.

Укажите грани детали, которые не должны участвовать в построении оболочки. Количес!
тво этих граней показывается в справочном поле

Количество удаляемых граней.

После подтверждения выполнения операции в окне детали появится изображение тон!
костенной оболочки, а в Дереве построения — соответствующая ей пиктограмма.

Порядок дальнейшей работы с получившейся оболочкой будет прежним — добавление
и вычитание тел, формирование фасок, скруглений и отверстий.

а)

б)

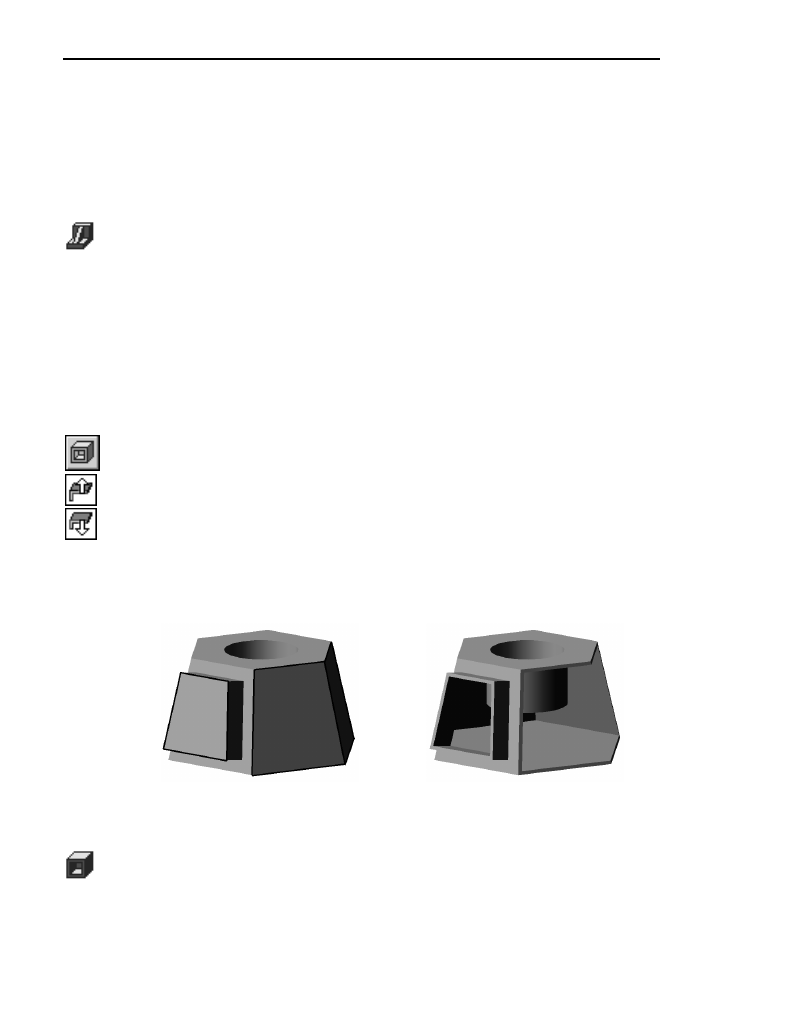

Рис. 83.7.  Создание тонкостенной оболочки: а) исходная деталь, удаляемые грани выделены,

б) результат создания тонкостенной оболочки

93

Глава 83. Дополнительные конструктивные элементы

83.6.

Уклон

Чтобы придать уклон плоским граням, перпендикулярным основанию, или цилиндри!
ческим граням, образующие которых перпендикулярны основанию, вызовите команду
Уклон.

Для построения уклона необходимо указать его основание и уклоняемые грани.

Основание уклона — плоская грань детали, форма, размеры и угол наклона которой не
изменятся после выполнения команды

Уклон.

Уклоняемые грани — грани, угол наклона которых по отношению к основанию изменит!
ся в результате выполнения команды

Уклон.

Чтобы выбрать основание, активизируйте переключатель

Основание и укажите нужную

грань в окне детали.

Чтобы выбрать уклоняемые грани, активизируйте переключатель

Грани и укажите нуж!

ные грани в окне детали.

Основание всегда одно. Уклоняемых граней может быть несколько.

Уклоняемые грани должны быть смежны с основанием. Между собой они могут быть не
смежны.

Выберите направление уклона граней —

Внутрь или Наружу, активизировав соответс!

твующий переключатель в группе

Уклон. При уклонении граней внутрь сечение элемен!

та уменьшается, при уклонении наружу — увеличивается.

Введите значение угла уклона в поле

Угол.

После подтверждения выполнения операции указанные грани получат уклон, а соответс!
твующая ему пиктограмма появится в Дереве построения.

Иногда в качестве основания можно указать разные грани. При этом результат выполне!
ния команды будет зависеть от взаимного положения основания и уклоняемой грани
(рис. 83.8).

а)

б)

в)

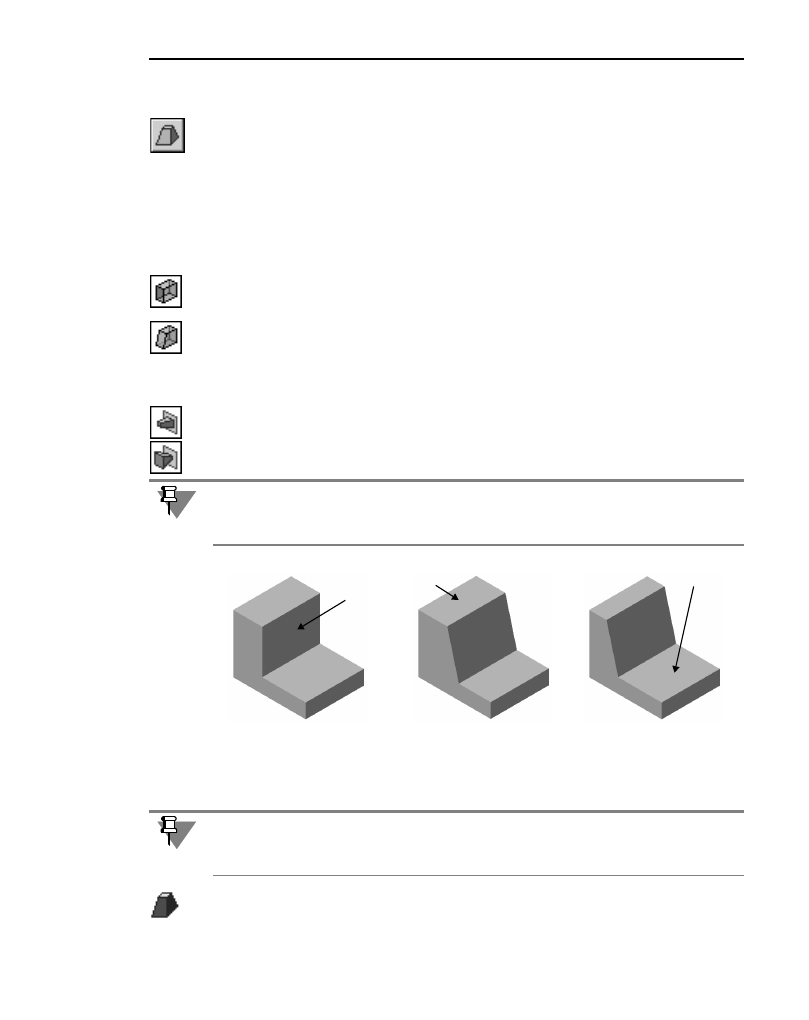

Рис. 83.8.  Уклон: а) исходная деталь и уклоняемая грань,

б) и в) результат создания уклона в зависимости от выбора основания

Уклоняемая

грань

Основание

Основание

Если применить команду

Уклон к грани, уже наклоненной к основанию под каким!либо

углом, то этот угол учитываться не будет (то есть результат будет таким, как если бы ко!
манда была применена к грани, перпендикулярной основанию).

Часть XVIII.Приемы моделирования деталей

94

Применение команды

Уклон наиболее эффективно на завершающих этапах проектиро!

вания литых деталей, когда отдельным граням требуется придать небольшой уклон для
облегчения выемки отливок из форм.

Вообще говоря, уклон боковым граням элемента выдавливания можно придать путем
редактирования параметров этого элемента. Однако этот способ принципиально отлича!
ется от выполнения операции уклона:

▼

команда

Уклон позволяет наклонить отдельные грани, а при выдавливании с уклоном

наклоняются все боковые грани элемента,

▼

при выполнении команды

Уклон не меняется положение элементов, подчиненных укло!

няемым граням, а при редактировании элемента выдавливания с приданием уклона его
граням объекты, подчиненные этим граням, «наклоняются» вместе с ними.

83.7.

Линия разъема

Вы можете разбить грань детали на несколько граней. Разбиение грани производится по
линии ее пересечения с поверхностью, образованной выдавливанием указанного эскиза.
При этом деталь приобретает дополнительные ребра, которые являются границей между
образовавшимися гранями.

83.7.1. Требования к эскизу линии разъема

▼

В эскизе должен быть один контур.

▼

Контур в эскизе должен полностью пересекать проекцию разбиваемой грани (граней) на
плоскость эскиза.

▼

Контур может быть разомкнутым или замкнутым.

▼

Если контур замкнутый, он не должен полностью совпадать с проекциями ребер разби!
ваемой грани (граней) на плоскость эскиза.

83.7.2. Разбиение грани

Чтобы разбить грань (грани) детали, вызовите команду

Линия разъема. Кнопка для вы!

зова этой команды расположена на панели

Вспомогательная геометрия.

Не наклоняйте каждую грань в отдельности. Если это возможно, указывайте при выпол!
нении команды

Уклон как можно большее количество граней, которые требуется накло!

нить под одинаковым углом к основанию. В этом случае расчеты при перестроении мо!
дели будут производиться быстрее.

Команда не выполняется, если система обнаружит, что грани, перестроенные в соответс!
твии с заданными параметрами уклона, не образуют тело.

Если требуется скруглить одно или несколько ребер, ограничивающих уклоняемую
грань, сделайте это после придания грани уклона.
