87

Глава 83. Дополнительные конструктивные элементы

Выберите способ построения фаски —

По стороне и углу или По двум сторонам, ак!

тивизировав соответствующий переключатель в группе

Способ построения.

▼

Если фаска строится по стороне и углу, введите в поле

Длина 1 длину стороны фаски, а

в поле

Угол — угол между этой стороной и поверхностью фаски. В справочном поле

Длина 2 появится вычисленное значение длины второго катета фаски.

▼

Если фаска строится по двум сторонам, введите их длины в поля

Длина 1 и Длина 2. В

справочном поле

 Угол появится вычисленное значение угла фаски.

Укажите в окне детали ребра, на которых требуется построить фаску. Если требуется
построить фаски на всех ребрах какой!либо грани, укажите эту грань.

После указания первого ребра в окне детали возникает фантом — стрелка, направлен!
ная вдоль одной из граней. Стрелка указывает направление, в котором будет отклады!
ваться сторона фаски с длиной

Длина 1. Относительно этого же направления будет от!

кладывается угол фаски.

Если требуется изменить направление, в котором откладывается первая сторона, акти!
визируйте нужный переключатель (

Первое направление или Второе направление)

в группе

Направление первой стороны. При этом направление стрелки!фантома (а

значит, и направление первой стороны фаски) изменится.

Если несколько ребер, на которых строится фаска, гладко соединяются (имеют общую
касательную в точке соединения), укажите одно из них и включите опцию

По касатель

ным ребрам. В этом случае система автоматически определит другие ребра, на кото!
рые требуется продолжить фаску.

После подтверждения выполнения операции на ребрах детали появится фаска, а в Дере!
ве построения — пиктограмма фаски.

Команда не выполняется для ребер, образованных гладко сопряженными гранями.

Если угол фаски равен 45° (или стороны фаски равны), то результат ее построения не
будет зависеть от направления первой стороны.

Не стройте фаску для каждого ребра в отдельности. Если это возможно, указывайте при
создании фаски как можно большее количество ребер, параметры фаски для которых
одинаковы.

Выполнение предыдущего совета может быть затруднено, если фаска неравносторон!
няя. Если ребра, выбранные для построения такой фаски, относятся не к одной грани, то
выбор единого направления фаски для всех ребер может привести к неверному резуль!
тату построения. В этом случае рекомендуется указывать для построения фаски ребра,
относящиеся к одной грани, и создавать отдельную фаску для каждой грани.

Часть XVIII.Приемы моделирования деталей

88

83.3.

Круглое отверстие

Чтобы создать круглое отверстие со сложным профилем, выделите грань, на которой
оно должно расположиться. Затем вызовите команду

Отверстие.

После вызова команды на
Панели свойств появятся
элементы управления для
выбора профиля отверстия
и ввода его геометрических
размеров (рис. 83.5).

Выберите из списка тип
(форму) отверстия. Эскиз
профиля выбранного типа
отверстия отображается в
окне просмотра снизу от
списка типов.

Этот эскиз — параметри!
ческий. Параметры отверс!
тия управляются значения!
ми соответствующих им
размеров в эскизе. Список
переменных параметров
отверстия отображается
ниже окна просмотра.

Чтобы изменить какой!ли!
бо параметр отверстия,
введите нужное значение в
соответствующее поле таб!
лицы параметров.

Введите нужные значения всех параметров отверстия.

Создавайте фаски и скругления по возможности в конце процесса построения детали, а
не сразу после возникновения формообразующих элементов, на ребрах которых требу!
ется образовать фаски и скругления. В этом случае расчеты при выполнении формооб!
разующих операций будут производиться быстрее.

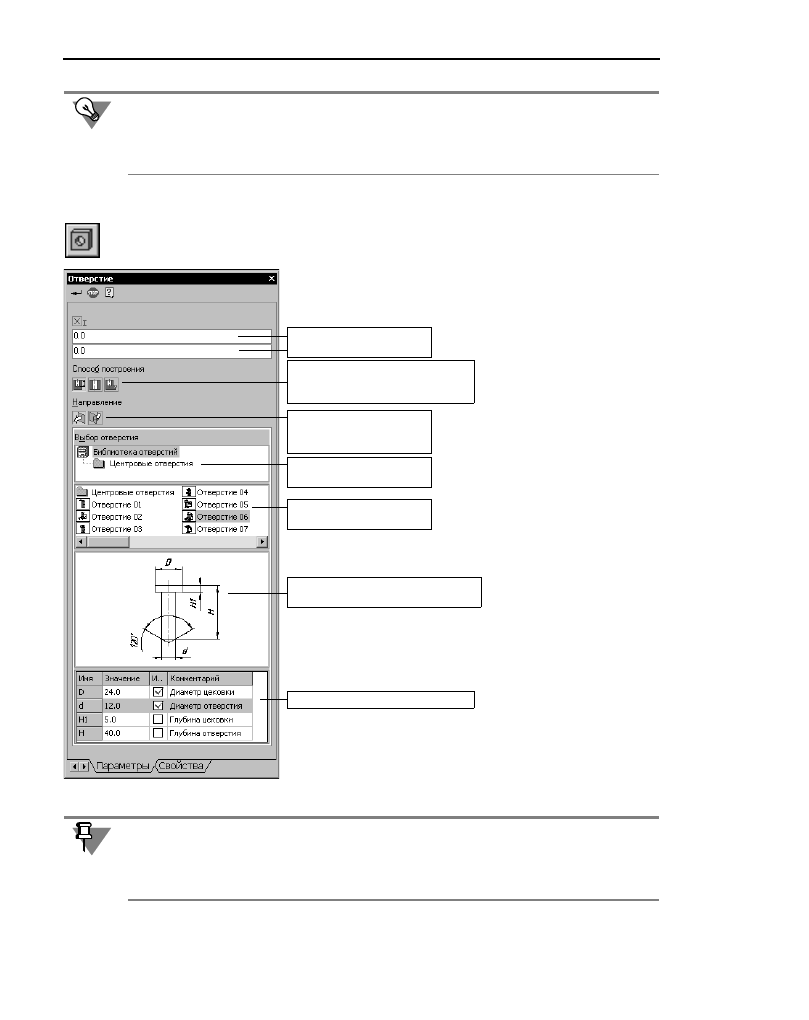

Рис. 83.5.  Панель свойств отверстия

Окно просмотра эскиза отверстия,
выделенного в списке

Список разделов
библиотеки отверстий

Список типов отверстий
в выделенном разделе

Группа переключателей
для выбора способа определения
глубины отверстия

Поля ввода координат
базовой точки отверстия

Таблица параметров отверстия

Группа переключателей
для выбора направления
построения отверстия

Не все значения размеров можно менять в произвольном порядке. Например, нельзя
сделать диаметр резьбы больше номинального диаметра отверстия. Если требуется уве!
личить диаметр отверстия, сначала измените номинальный диаметр, а затем — диаметр
резьбы.

89

Глава 83. Дополнительные конструктивные элементы

Если среди параметров выбранного отверстия в эскизе есть общая глубина

H, становят!

ся доступными переключатели группы

Способ построения. Они позволяют указать, ка!

ким способом определяется глубина отверстия).

Если активизирован переключатель

На глубину, то глубина отверстия будет равна за!

данному в списке параметров значению. Если активизирован переключатель

До вер

шины или Через все, то параметр H исчезает из списка параметров, а глубина отверс!
тия определяется автоматически. Принцип автоматического определения глубины такой
же, как при вырезании элемента выдавливания. Если активизирован переключатель

До

вершины, требуется указать эту вершину.

Фантом отверстия с заданными параметрами отображается в окне детали. Точка привяз!
ки отверстия (она помечена на эскизе красным цветом) по умолчанию располагается в
начале локальной системы координат грани, на которой создается это отверстие.

Чтобы разместить отверстие в нужном месте грани, расфиксируйте поля ввода коорди!
нат точки привязки. Для этого щелкните мышью по полю т. Перекрестие в этом поле
сменится «галочкой». Укажите положение отверстия мышью или введите координаты
центра отверстия.

После задания всех параметров отверстия нажмите кнопку

Создать на Панели специ!

ального управления.

Деталь с отверстием на указанной грани будет показана в окне, а пиктограмма отверстия
появится в Дереве построения.

Вы можете создать собственную библиотеку отверстий или дополнить системную биб!
лиотеку отверстий (см. раздел 115.3 на с. 309).

83.4.

Ребро жесткости

Перед построением ребра жесткости детали требуется создать эскиз, определяющий
форму этого ребра.

83.4.1. Требования к эскизу ребра жесткости

▼

В эскизе должен быть один контур.

▼

Контур в эскизе должен быть разомкнутым.

▼

Касательные к контуру в его конечных точках должны пересекать тело детали.

▼

Контур в эскизе ребра жесткости может не доходить до тела детали. Система продолжит
контур до пересечения с ближайшей гранью. Криволинейные контуры продолжаются по
касательным к ним в крайних точках.

83.4.2. Формирование ребра жесткости

Чтобы построить ребро жесткости, вызовите команду

Ребро жесткости.

Команда

Ребро жесткости доступна, если выделен один эскиз (эскиз ребра).

Часть XVIII.Приемы моделирования деталей

90

Положение ребра

Ребро жесткости может быть перпендикулярно или параллельно плоскости эскиза. Для
выбора варианта построения активизируйте соответствующий переключатель в группе
Положение (см. табл. 83.1).

Если тело детали расположено по одну сторону от эскиза, система автоматически рас!
познает направление выдавливания ребра (в сторону детали). Это —

Прямое направ

ление. Чтобы изменить направление формирования ребра жесткости, активизируйте
переключатель

Обратное направление в группе Направление. Направление постро!

ения ребра показывается на фантоме в окне модели в виде стрелки.

Уклон граней ребра

Если требуется, чтобы грани элемента имели уклон, введите его значение в поле

Угол

уклона. Боковые грани ребра жесткости будут уклонены наружу под заданным углом.

Если эскиз ребра жесткости состоит из нескольких сегментов (например, отрезков), вы
можете указать сегмент, задающий направление уклона. Для этого используйте кнопку
Следующий. При нажатии на нее подсвечивается один из сегментов эскиза. Нажимайте
кнопку, пока не будет подсвечен нужный сегмент. Торцевая грань ребра жесткости, со!
ответствующая этому сегменту, будет принята за основание уклона. Боковые грани реб!
ра будут наклонены по отношению к ней на заданный угол (рис. 83.6).

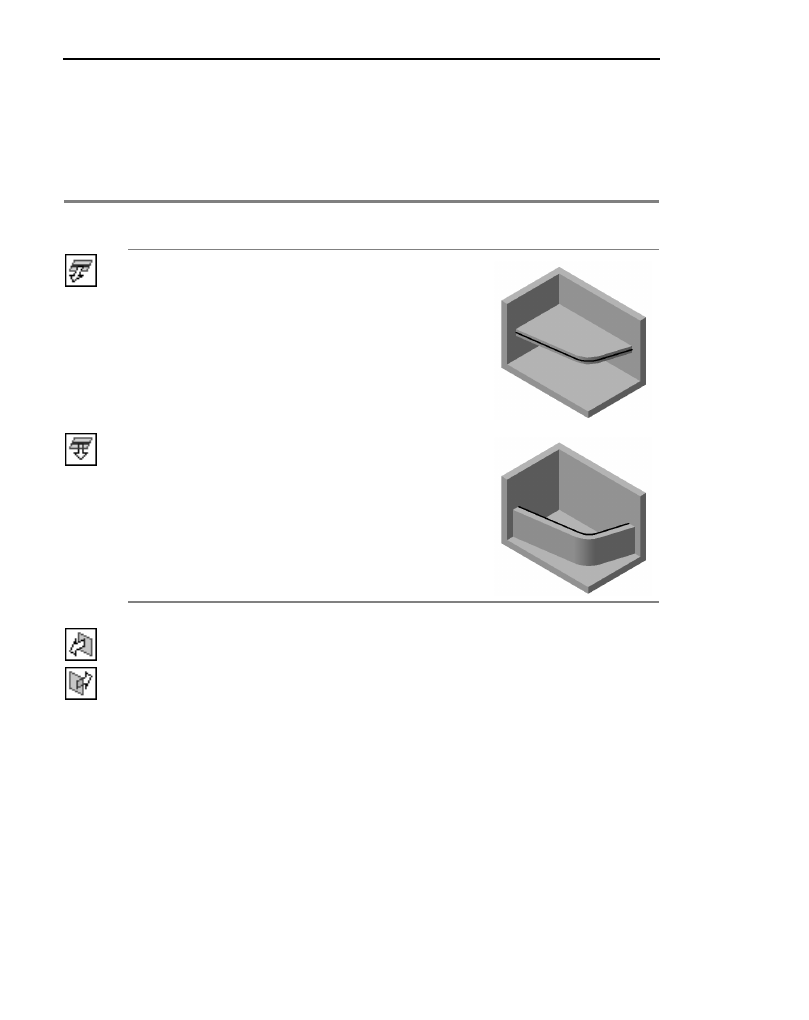

Табл. 83.1. Возможные положения ребра жесткости

Значение опции
Положение

Положение и форма ребра

Результат построения

В плоскости
эскиза

Ребро жесткости параллельно
плоскости эскиза. Контур в эскизе
ограничивает ребро по периметру.

Ортогонально
плоскости эскиза

Ребро жесткости перпендикулярно
плоскости эскиза ребра. Поверхность
ребра образуется выдавливанием
контура в эскизе.
