79

Глава 82. Приклеивание и вырезание дополнительных элементов

Задайте параметры элемента (см. раздел 80.1 на с. 55) при помощи специальных полей
и переключателей на Панели свойств.

Нажмите кнопку

Создать, чтобы зафиксировать в детали приклеенный элемент выдав!

ливания.

Приклеенный элемент выдавливания появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

82.3.2. Элемент вращения

Чтобы приклеить к детали элемент вращения, вызовите команду

Приклеить вращени

ем.

Задайте параметры элемента (см. раздел 80.2 на с. 59) при помощи специальных полей
и переключателей на Панели свойств.

Нажмите кнопку

Создать, чтобы зафиксировать в детали прикленный элемент враще!

ния.

Приклеенный элемент вращения появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

82.3.3. Кинематический элемент

Чтобы приклеить к детали кинематический элемент, вызовите команду

Приклеить ки

нематически.

Задайте параметры элемента (см. раздел 80.3 на с. 61) при помощи специальных полей
и переключателей на Панели свойств.

Нажмите кнопку

Создать, чтобы зафиксировать в детали прикленный кинематический

элемент.

Приклеенный кинематический элемент появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

82.3.4. Элемент по сечениям

Чтобы приклеить к детали элемент по сечениям, вызовите команду

Приклеить по се

чениям.

Команда

Приклеить вращением доступна, если в модели есть основание детали, и вы!

делен один эскиз.

Команда

Приклеить кинематически доступна, если в модели есть основание детали и

не менее одного эскиза, который не задействован в выполнении других операций. Выде!
ление эскизов перед вызовом команды необязательно.

Команда

Приклеить по сечениям доступна, если в модели есть основание детали и не

менее двух эскизов, которые не задействованы в выполнении других операций. Выделе!
ние эскизов перед вызовом команды необязательно.

Часть XVIII.Приемы моделирования деталей

80

Задайте параметры элемента (см. раздел 80.4 на с. 63) при помощи специальных полей
и переключателей на Панели свойств.

Нажмите кнопку

Создать, чтобы зафиксировать в детали прикленный элемент враще!

ния.

Приклеенный элемент по сечениям появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

82.4.

Вырезание элементов

Команды вырезания из детали формообразующих эле!
ментов расположены в меню

Операции — Вырезать.

Кнопки для их вызова находятся в одной группе на па!
нели

Редактирование детали.

Параметры вырезаемых элементов аналогичны пара!
метрам приклеиваемых элементов. Однако при выреза!
нии элементов требуется задать еще одну
характеристику —

способ вырезания.

82.4.1. Выбор способа вырезания

Если формообразующий элемент пересекается с существующей деталью, то при выре!
зании можно удалить материал детали, находящийся внутри или снаружи поверхности
этого элемента, т.е. вычесть элемент из детали, или получить пересечение элемента и
детали (см. схему на рис. 82.3).

Чтобы выбрать вариант вырезания, активизируйте вкладку Панели свойств
Вырезание (рис. 82.4).

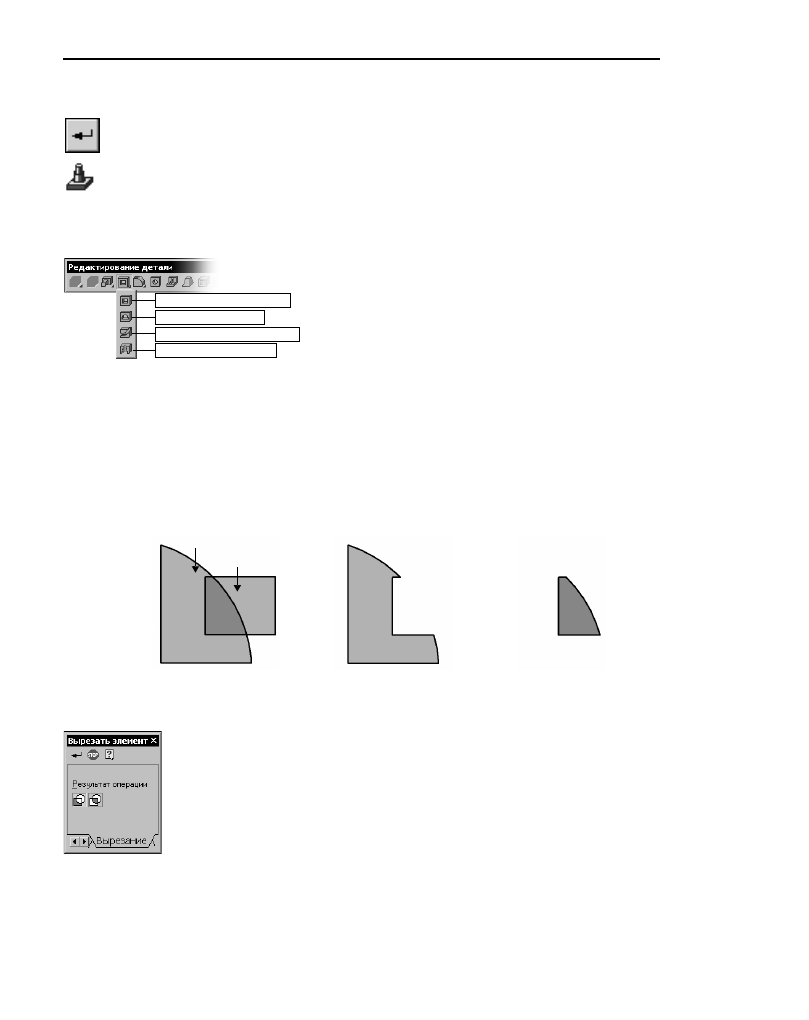

Рис. 82.2.  Команды вырезания элементов

Элемент выдавливания
Элемент вращения

Элемент по сечениям

Кинематический элемент

а)

б)

в)

Рис. 82.3.  Различные способы вырезания: а) исходные элементы,

б) результат вычитания Элемента Б из Элемента А, в) результат пересечения элементов А и Б

Элемент Б

Элемент А

Рис. 82.4.  Выбор

варианта
вырезания

81

Глава 82. Приклеивание и вырезание дополнительных элементов

Активизируйте в группе

Результат операции переключатель, соответствующий требу!

емому способу вырезания —

Вычитание элемента или Пересечение элементов.

Этот параметр можно задать при вырезании формообразующего элемента любого типа.

82.4.2. Элемент выдавливания

Чтобы вырезать из детали элемент выдавливания, вызовите команду

Вырезать выдав

ливанием.

Задайте параметры элемента (см. раздел 80.1 на с. 55) при помощи специальных полей
и переключателей на Панели свойств. Выберите способ вырезания (см. раздел 82.4.1)

Нажмите кнопку

Создать, чтобы зафиксировать в детали вырезанный элемент выдав!

ливания.

Вырезанный элемент выдавливания появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

82.4.3. Элемент вращения

Чтобы вырезать из детали элемент вращения, вызовите команду

Вырезать вращени

ем.

Задайте параметры элемента (см. раздел 80.2 на с. 59) при помощи специальных полей
и переключателей на Панели свойств. Выберите способ вырезания (см. раздел 82.4.1)

Нажмите кнопку

Создать, чтобы зафиксировать в детали вырезанный элемент враще!

ния.

Вырезанный элемент вращения появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

а)

б)

в)

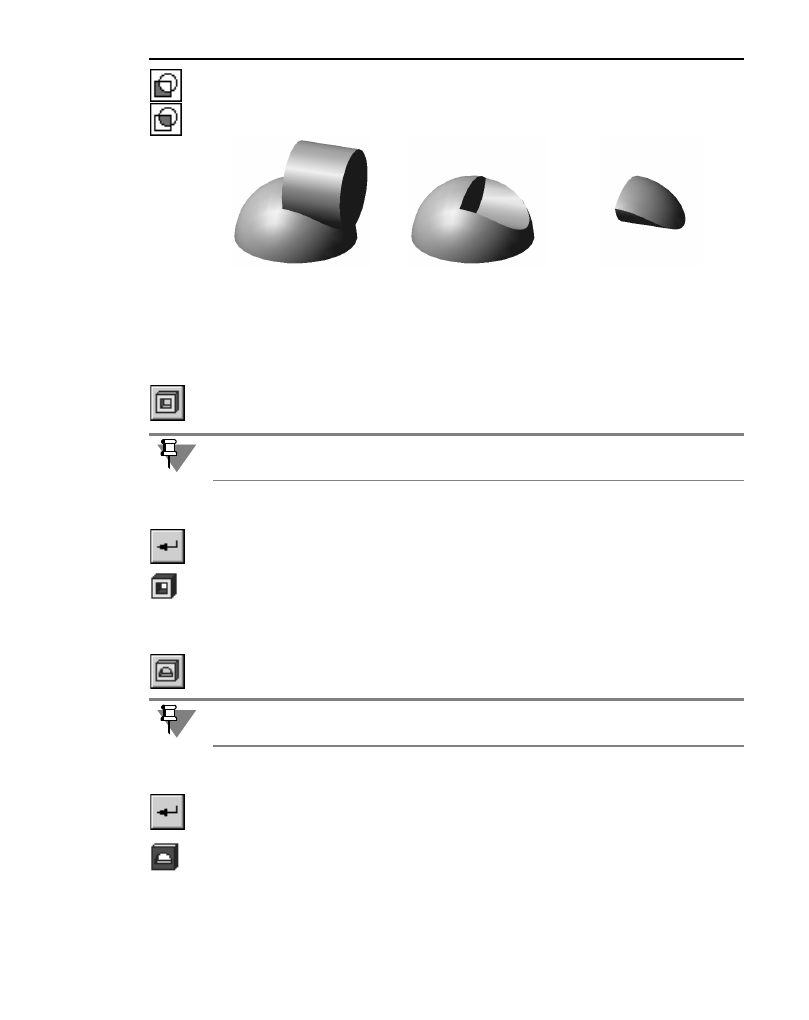

Рис. 82.5.  Различные способы вырезания: а) исходные элементы,

б) результат вычитания цилиндра из полусферы, в) пересечение цилиндра и полусферы

Команда

Вырезать выдавливанием доступна, если в модели есть основание детали,

и выделен один эскиз.

Команда

Вырезать вращением доступна, если в модели есть основание детали, и вы!

делен один эскиз.

Часть XVIII.Приемы моделирования деталей

82

82.4.4. Кинематический элемент

Чтобы вырезать из детали кинематический элемент, вызовите команду

Вырезать кине

матически.

Задайте параметры элемента (см. раздел 80.3 на с. 61) при помощи специальных полей
и переключателей на Панели свойств. Выберите способ вырезания (см. раздел 82.4.1)

Нажмите кнопку

Создать, чтобы зафиксировать в детали вырезанный кинематический

элемент.

Вырезанный кинематический элемент появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

82.4.5. Элемент по сечениям

Чтобы вырезать из детали элемент по сечениям, вызовите команду

Вырезать по сече

ниям.

Задайте параметры элемента (см. раздел 80.4 на с. 63) при помощи специальных полей
и переключателей на Панели свойств. Выберите способ вырезания (см. раздел 82.4.1)

Нажмите кнопку

Создать, чтобы зафиксировать в детали вырезанный элемент по сече!

ниям.

Вырезанный элемент по сечениям появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

Команда

Вырезать кинематически доступна, если в модели есть основание детали и

не менее одного эскиза, который не задействован в выполнении других операций. Выде!
ление эскизов перед вызовом команды необязательно.

Команда

Вырезать по сечениям доступна, если в модели есть основание детали и не

менее двух эскизов, которые не задействованы в выполнении других операций. Выделе!
ние эскизов перед вызовом команды необязательно.
