Глава 81.

Создание основания детали

Построение трехмерной модели детали начинается с создания основания — ее первого
формообразующего элемента. Основание есть у любой детали. Оно всегда одно.

В качестве основания можно использовать любой из четырех типов формообразующих
элементов — элемент выдавливания, элемент вращения, кинематический элемент и
элемент по сечениям. Кроме того, основанием детали может стать другая (уже сущест!
вующая) деталь (см. раздел 81.3).

Перед созданием модели всегда встает вопрос о том, какой элемент использовать в ка!
честве основания. Для ответа на него нужно хотя бы приблизительно представлять конс!
трукцию будущей детали.

Мысленно исключите из этой конструкции фаски, скругления, проточки и прочие мелкие
конструктивные элементы. Разбейте деталь на составляющие ее формообразующие
элементы (параллелепипеды, призмы, цилиндры, конусы, торы, кинематические эле!
менты и т.д.).

Чаще всего в качестве основания используют самый крупный из этих элементов. Если в
составе детали есть несколько сопоставимых по размерам элементов, в качестве осно!
вания можно использовать любой из них.

Иногда в качестве основания используют простой элемент (например, параллелепипед,
цилиндр), описанный вокруг проектируемой детали (или ее части).

В некоторых случаях можно выбрать основание (а также наметить дальнейший порядок
проектирования детали), представив технологический процесс ее изготовления.

Вообще говоря, дать универсальные рекомендации по выбору основания детали невоз!
можно. Любой конструктор вырабатывает представления об удобном ему порядке моде!
лирования после самостоятельного создания нескольких моделей.

81.1.

Создание эскиза основания

Построение любого основания начинается с создания эскиза. Эскиз располагается на
плоскости. Как правило, для построения эскиза основания выбирают одну из существу!
ющих в файле детали проекционных плоскостей.

Перед созданием эскиза основания выделите в Дереве построения нужную плоскость.

Эскиз удобно строить, когда его плоскость совпадает с плоскостью экрана. Если плос!
кость эскиза перпендикулярна плоскости экрана, построение невозможно.

Выбор плоскости для построения эскиза основания не влияет на дальнейший порядок
построения модели и ее свойства. Однако от него зависит положение детали при выборе
стандартной ориентации (рис. 81.1). Например, если эскиз!сечение элемента выдавли!
вания построен в плоскости XY, то проекция элемента на виде спереди будет совпадать
с формой эскиза.

Часть XVIII.Приемы моделирования деталей

72

Чтобы создать эскиз в выделенной плоскости, вызовите команду

Операции — Эскиз

или нажмите кнопку

Эскиз на панели Текущее состояние. Команду Эскиз можно так!

же вызвать из контекстного меню.

Система перейдет в режим редактирования эскиза. Режим редактирования эскиза прак!
тически не отличается от режима редактирования фрагмента. В нем доступны все коман!
ды построения и редактирования графических объектов, выделения, измерений, проста!
новки размеров, наложения параметрических связей и ограничений.

Исключение составляют команды создания таблиц и технологических обозначений во
фрагменте. В режиме редактирования эскиза они отсутствуют. Это связано с тем, что в
отличие от графических примитивов эти объекты при перемещении эскиза не участвуют
в образовании формы трехмерного элемента, и в отличие от размеров они не определя!
ют конфигурацию эскиза. Поэтому таблицы и технологические обозначения в эскизах не
используются.

Эскиз может содержать текст. При выходе из режима редактирования эскиза все тексты
в нем преобразуются в один или несколько контуров, состоящих из NURBS.

По умолчанию в новом эскизе включен параметрический режим. Об особенностях рабо!
ты в нем подробно рассказано в Томе II (раздел 52.7 на с. 113).

Чтобы настроить параметрический режим в текущем эскизе, вызовите команду
Сервис — Параметры — Текущий эскиз — Параметризация.

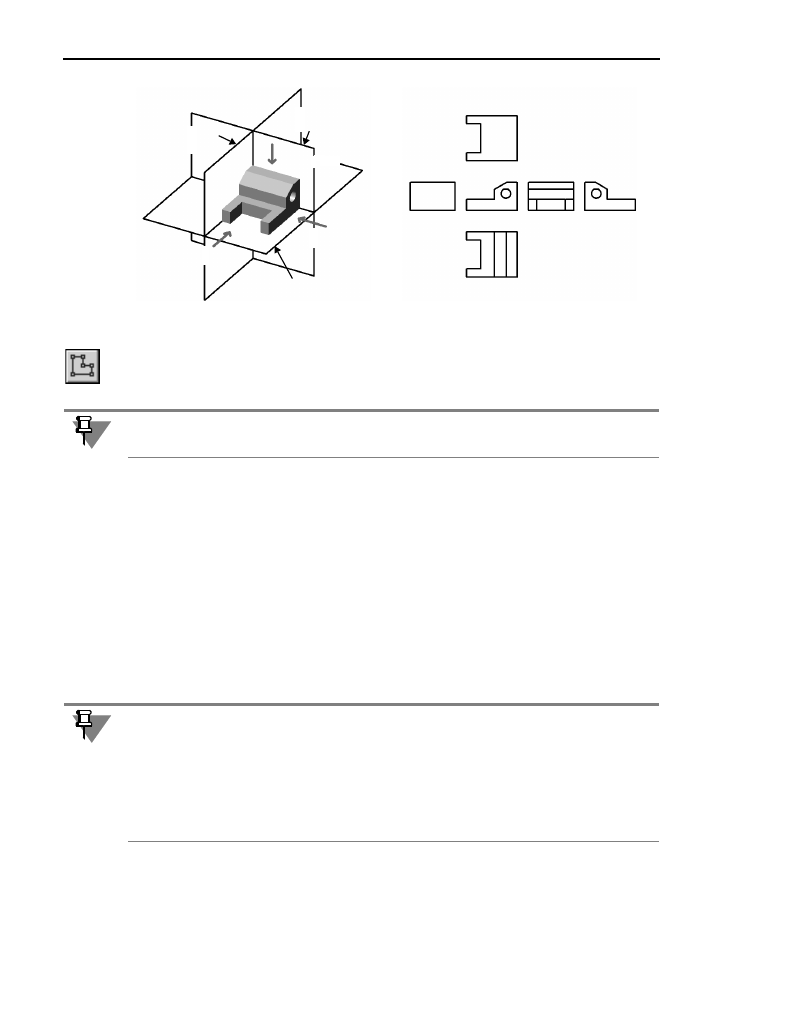

Рис. 81.1.  Положение детали относительно плоскостей проекций

Вы можете не создавать новый, а использовать уже существующий в библиотеке эскиз
(подробнее см. раздел 115.2 на с. 309).

Если в эскиз попали таблица или технологическое обозначение (например, они были
скопированы через буфер обмена из графического документа), это не препятствует
дальнейшей работе. Такие объекты не учитываются при образовании объемного элемен!
та. В эскизе они сохраняются. Их можно просмотреть при редактировании эскиза.
Если же в эскиз случайно попадет текст, то это приведет к появлению дополнительных
контуров, которые могут исказить результат операции или сделать ее выполнение невоз!
можным.

Плоскость ZX
(горизонтальная)

Вид спереди

Вид слева

Плоскость XY
(фронтальная)

Плоскость ZY
(профильная)

Вид сверху

Спереди

Слева

Сзади

Снизу

Сверху

Виды:

Справа

73

Глава 81. Создание основания детали

Для настройки параметрического режима эскизов во всех вновь создаваемых моделях
вызовите команду

Сервис — Параметры — Новые документы — Модель — Эскиз —

Параметризация.

Создайте в эскизе изображение сечения основания детали (или траектории перемеще!
ния сечения). При необходимости наложите параметрические связи и ограничения (см.
Том II, главу 53).

Когда создание эскиза закончено, необходимо вернуться в режим трехмерных построе!
ний.

Для этого вызовите из контекстного меню команду

Эскиз или отожмите кнопку Эскиз

на Панели управления.

Система перейдет в режим трехмерных построений.

В Дереве построения появится пиктограмма нового эскиза. Она будет выделена цветом.

Эскиз будет подсвечен в окне детали.

81.2.

Выполнение формообразующей операции

Теперь необходимо указать, каким способом требуется переме!
щать эскиз в пространстве для получения основания нужного
типа, т.е. выбрать вид формообразующей операции.

Команды построения элементов!оснований находятся в меню
Операции. Кнопки для их быстрого вызова сгруппированы на
панели

Редактирование детали (рис. 81.2).

81.2.1.

Элемент выдавливания

Для создания основания детали в виде элемента выдавливания вызовите команду

Опе

рация выдавливания.

Если вы планируете сразу использовать эскиз для выполнения операции, то пользовать!
ся командой выхода из режима редактирования эскиза не обязательно. Вызывайте ко!
манду создания формообразующей операции прямо из этого режима: активизируйте па!
нель

Редактирование детали и нажмите кнопку нужной операции.

По умолчанию система настроена так, что при создании нового эскиза модель автомати!
чески поворачивается в ориентацию

Нормально к... по отношению к плоскости эскиза,

а при выходе из режима эскиза возвращается в прежнее положение.
Эту и другие настройки автоматической установки ориентации можно изменить в диало!
ге настройки параметров управления изображением (см. раздел. 78.4 на с. 38).

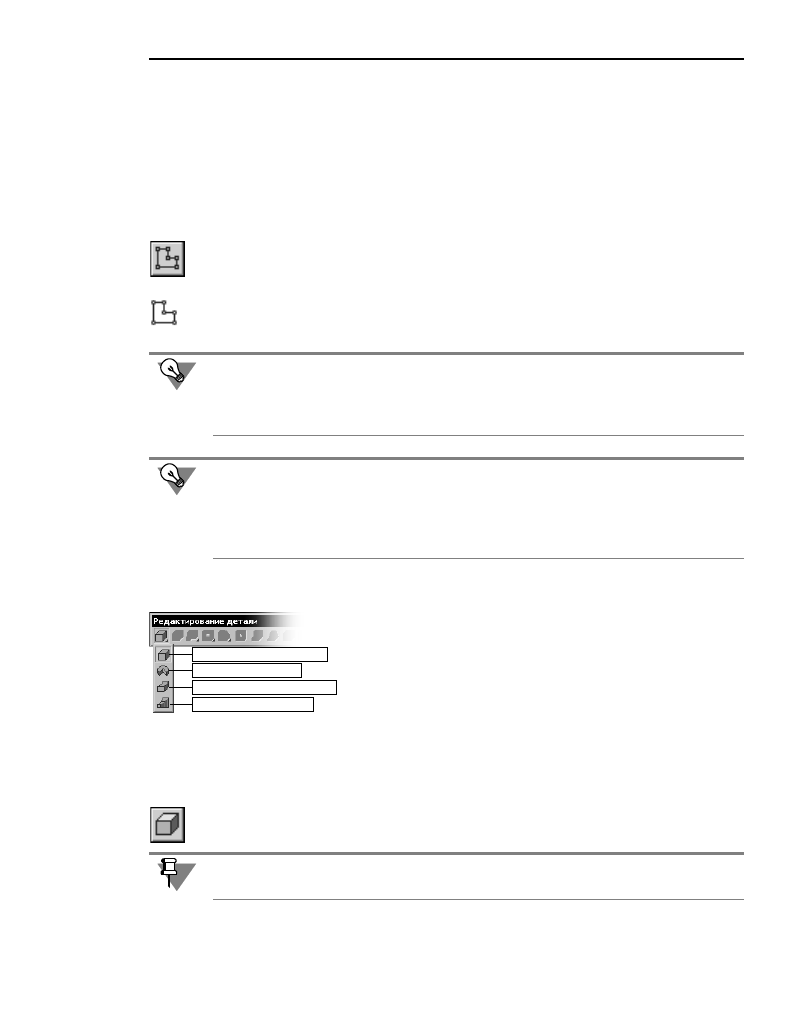

Рис. 81.2.  Команды построения

элементовоснований

Элемент выдавливания
Элемент вращения

Элемент по сечениям

Кинематический элемент

Команда

Операция выдавливания доступна, если в модели еще нет основания дета!

ли, и выделен один эскиз.

Часть XVIII.Приемы моделирования деталей

74

Задайте параметры элемента (см. раздел 80.1 на с. 55) при помощи специальных полей
и переключателей на Панели свойств.

Нажмите кнопку

Создать, чтобы зафиксировать в детали основание — элемент выдав!

ливания.

Созданный элемент выдавливания появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

81.2.2. Элемент вращения

Для создания основания детали в виде элемента вращения вызовите команду

Опера

ция вращения.

Задайте параметры элемента (см. раздел 80.2 на с. 59) при помощи специальных полей
и переключателей на Панели свойств.

Нажмите кнопку

Создать, чтобы зафиксировать в детали основание — элемент враще!

ния.

Созданный элемент вращения появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

81.2.3. Кинематический элемент

Для создания основания детали в виде кинематического элемента вызовите команду
Кинематическая операция.

Задайте параметры элемента (см. раздел 80.3 на с. 61) при помощи специальных полей
и переключателей на Панели свойств.

Нажмите кнопку

Создать, чтобы зафиксировать в детали основание — кинематический

элемент.

Созданный кинематический элемент появится в окне детали, а соответствующая ему
пиктограмма — в Дереве построения.

81.2.4. Элемент по сечениям

Для создания основания детали в виде элемента по сечениям вызовите команду

Опера

ция по сечениям.

Команда

Операция вращения доступна, если в модели еще нет основания детали, и

выделен один эскиз.

Команда

Кинематическая операция доступна, если в модели еще нет основания де!

тали, но есть не менее двух эскизов. Выделение эскизов перед вызовом команды необя!
зательно.

Команда

Операция по сечениям доступна, если в модели еще нет основания детали,

но есть не менее двух эскизов. Выделение эскизов перед вызовом команды необяза!
тельно.
