67

Глава 80. Общие свойства формообразующих элементов

Для исправления ошибки, описанной в предыдущем замечании, отредактируйте сечения
следующим образом:

1. Найдите сечение, контур в котором содержит наибольшее количество сегментов — гео!

метрических примитивов (отрезков, дуг, сплайнов). Определите это количество.

2. Разбейте геометрические примитивы в остальных сечениях так, чтобы выполнялись два

условия:

▼

во всех сечениях должно оказаться одинаковое количество сегментов — геомет!
рических примитивов. Оно должно быть равно количеству, определенному в п. 1.

▼

точки разбиения должны лежать на предполагаемых ребрах элемента по сечени!
ям.

О приемах разбиения геометрических объектов рассказано в Томе I (глава 33).

Результат построения элемента по преобразованным сечениям показан на
рисунке 80.11.

Замкнутая или разомкнутая траектория

Чтобы выбрать вариант формирования траектории, активизируйте переключатель

Ра

зомкнутая или Замкнутая в группе Режим.

При создании замкнутой траектории соединяются сечения, которые были указаны пер!
вым и последним.

а)

б)

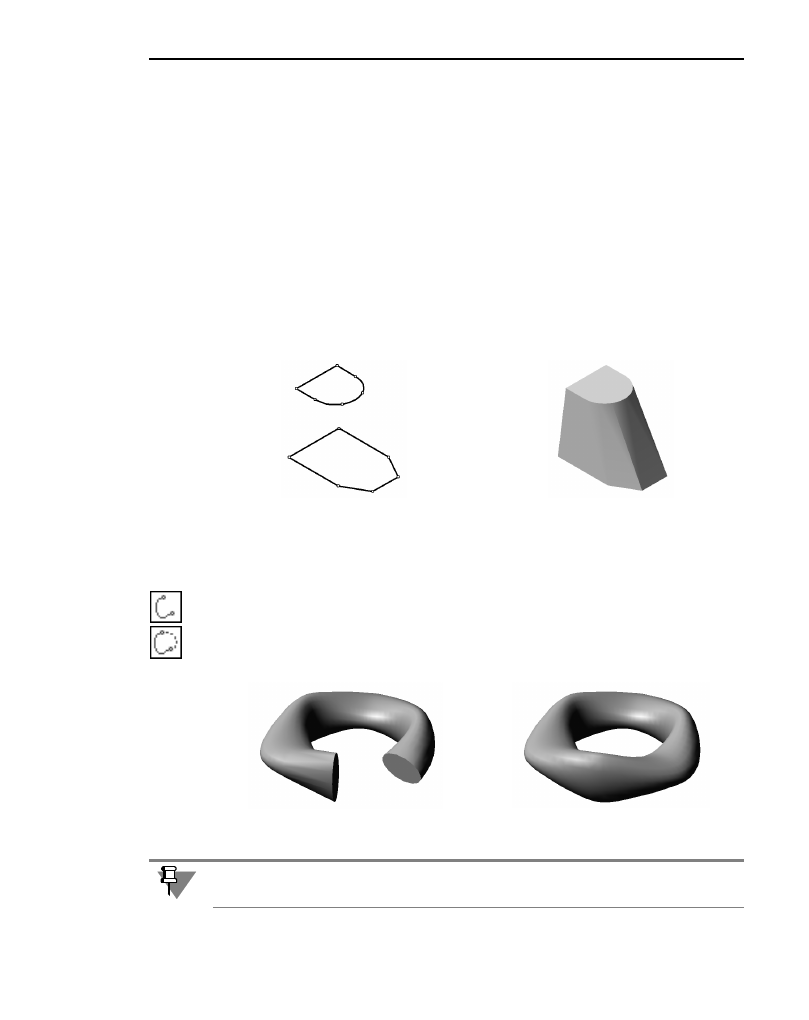

Рис. 80.11.  Дуга в верхнем сечении разбита на три сопрягающихся части.

В результате контур в сечении не изменился, а результат построения стал предсказуемым

Рис. 80.12.  Разомкнутый и замкнутый элементы, построенные по одним и тем же сечениям

Если элемент замкнут, то способ его построения около всех сечений —

По умолчанию

(см. раздел 80.4.2).

Часть XVIII.Приемы моделирования деталей

68

80.5.

Тонкая стенка

При создании формообразующего элемента любого типа можно образовать тонкостен!
ную оболочку.

При формировании такой оболочки к поверхности элемента (без его «торцев») добавля!
ется слой материала.

80.5.1. Общие приемы создания тонкой стенки

Опции управления созданием тонкостенного элемента одинаковы для всех типов фор!
мообразующих элементов.

Эти опции доступны во время задания параметров формообразующего элемента. Они
сгруппированы на вкладке Панели свойств

Тонкая стенка.

80.5.2. Параметры тонкой стенки

Укажите направление добавления слоя материала к поверхности, образованной переме!
щением эскиза. Для этого выберите нужный вариант в списке

Тип построения тонкой

стенки (см. табл. 80.8).

.

Если контур в эскизе сечения не замкнут, может быть построен только тонкостенный
элемент. Если контур замкнут, может быть построен как тонкостенный, так и сплошной
элемент.

Если в эскизе несколько вложенных контуров, построение тонкостенного элемента не!
возможно.

Если требуется создать тонкостенную оболочку на основе поверхности сложного тела (а
не одного формообразующего элемента), воспользуйтесь командой

Тонкостенная

оболочка (см. раздел 83.5 на с. 92).

Табл. 80.8. Возможные варианты построения тонкой стенки

Значение опции
Тип построения
тонкой стенки

В каком направлении добавляется слой материала.
Особенности задания толщины стенки

Нет

Тонкая стенка не строится. Этот вариант недоступен, если контур в
эскизе сечения не замкнут.

Наружу

В прямом направлении относительно поверхности, образованной
перемещением эскиза

*

.

Внутрь

В обратном направлении относительно поверхности, образованной
перемещением эскиза

*

.

69

Глава 80. Общие свойства формообразующих элементов

После выбора направления требуется задать толщину стенки оболочки.

▼

Если материал добавляется в направлении наружу, введите толщину в поле

Толщина

стенки 1.

▼

Если материал добавляется в направлении внутрь, введите толщину в поле

Толщина

стенки 2.

▼

Если материал добавляется в двух направлениях, используйте поле

Толщина стенки 1,

чтобы задать толщину в направлении наружу, и поле

Толщина стенки 2, чтобы задать

толщину в направлении внутрь.

▼

Если материал добавляется от серединной поверхности, используйте поле

Толщина

стенки 1, чтобы задать суммарную толщину.

Два направления В обе стороны относительно поверхности, образованной

перемещением эскиза. При этом можно задать толщину для
каждого направления отдельно.

Средняя
плоскость

В обе стороны симметрично относительно поверхности,
образованной перемещением эскиза. При этом можно задать
только суммарную толщину.

* Если контур в эскизе элемента замкнут, то направления

Внутрь и Наружу

совпадают с направлениями внутрь и наружу контура. Если контур в эскизе
сечения разомкнут, используйте фантом для визуального контроля на!
правления добавления материала.

Табл. 80.8. Возможные варианты построения тонкой стенки

Значение опции
Тип построения
тонкой стенки

В каком направлении добавляется слой материала.
Особенности задания толщины стенки

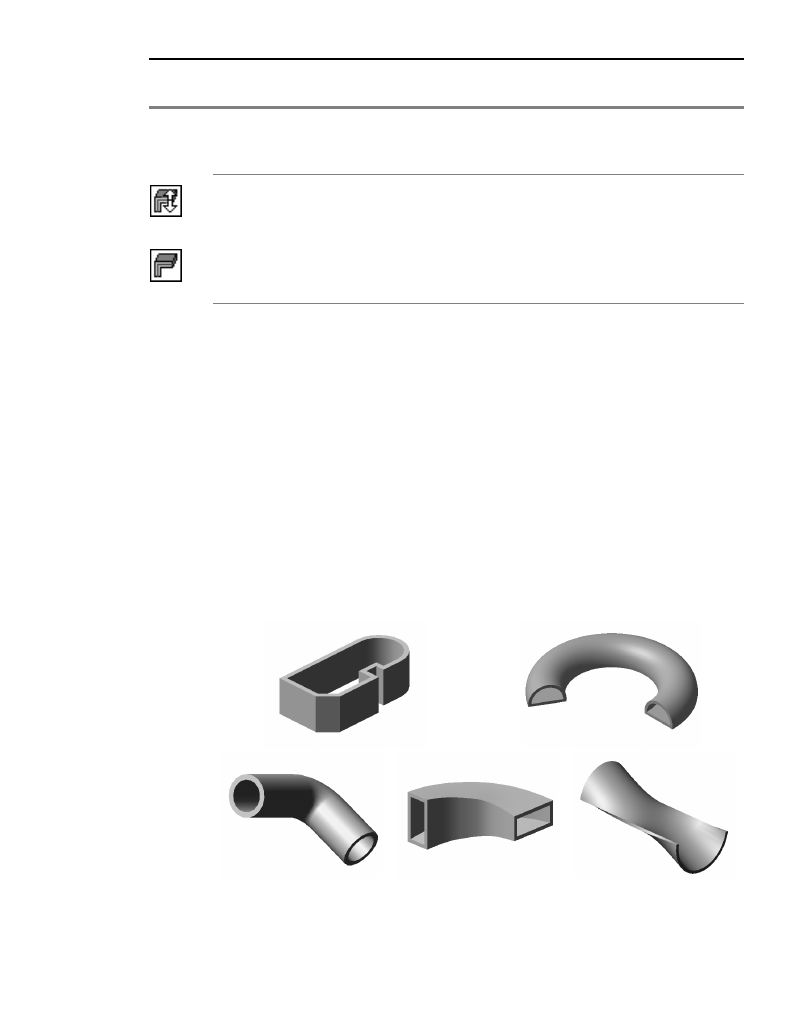

Рис. 80.13.  Примеры тонкостенных элементов

Часть XVIII.Приемы моделирования деталей

70



Слово «тонкая» в термине «тонкая стенка» в значительной степени условно. Вообще го!
воря, в некоторых случаях к поверхности, образованной движением контура, можно до!
бавить слой материала такой толщины, которая многократно превысит линейные разме!
ры контура в эскизе. При этом получившийся элемент не будет «тонкостенным» в
прямом смысле этого слова. Однако в большинстве случаев толщина создаваемого эле!
мента на один или даже несколько порядков меньше его габаритов, поэтому стенку и на!
зывают «тонкой».
