Глава 80. Общие свойства формообразующих элементов

На рисунке 80.6 показано образование кинематического элемента при различной ориен!
тации сечения относительно траектории (начальное положение эскиза и траектории во
всех случаях одинаковое, результаты построения — разные).

80.4. Элемент по сечениям

При создании формообразующего элемента по сечениям используется несколько эски!
зов. В них изображены сечения элемента.

В одном из эскизов, используемых при формировании элемента, может быть изображе!
на направляющая, задающая профиль элемента по сечениям. Использование направля!
ющей при построении элемента по сечениям необязательно.

80.4.1. Указание сечений и направляющей элемента

Чтобы задать сечения элемента, активизируйте переключатель

Сечения и укажите нуж!

ные эскизы.

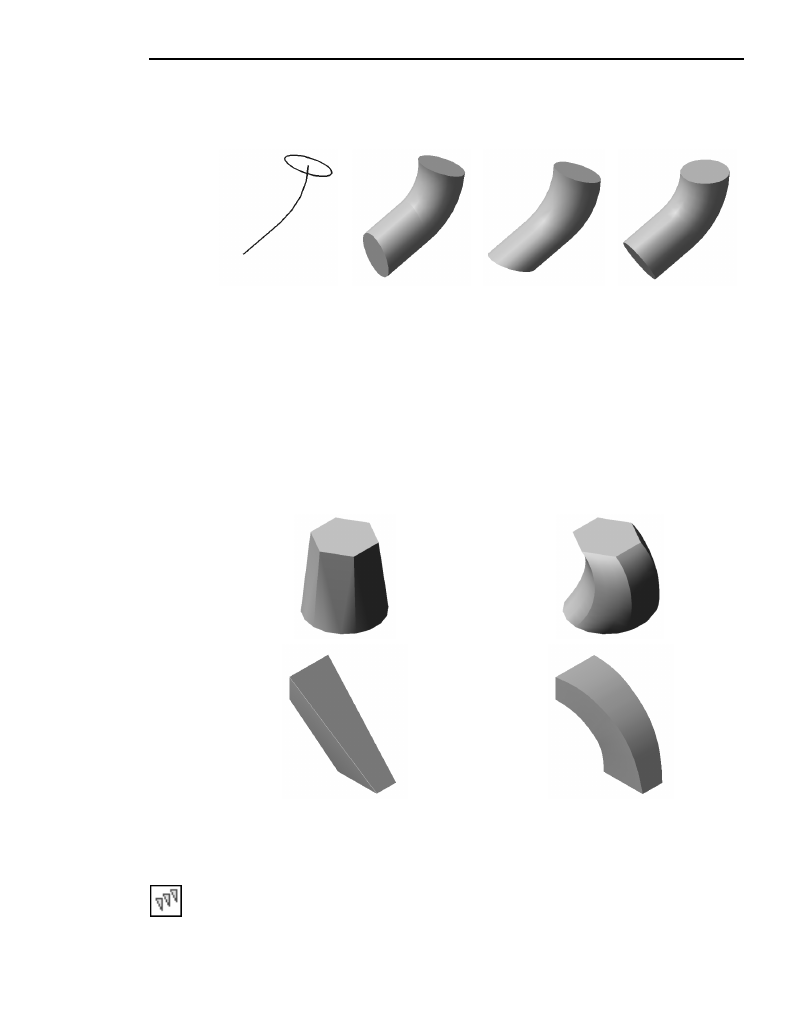

Рис. 80.6.  Кинематический элемент: а) эскизы сечения и траектории,

б) перемещение сечения с сохранением угла наклона,

в) перемещение сечения параллельно самому себе,

г) перемещение сечения ортогонально траектории.

а)

б)

Рис. 80.7.  Элементы по сечениям: а) без направляющей; б) с направляющей

Часть XVIII.Приемы моделирования деталей

64

Перечень эскизов в порядке их указания появляется в окне

Список сечений. В этом же

порядке сечения будут соединены при построении элемента. Чтобы изменить порядок
следования сечений или удалить какие!либо из них, воспользуйтесь кнопками над спис!
ком.

Чтобы задать направляющую элемента, активизируйте переключатель

Осевая линия и

укажите нужный эскиз.

80.4.2. Способ построения тела у крайних сечений

Вы можете задать направление касательных к элементу, проведенных через точки кон!
туров в его крайних сечениях. Иными словами, вы можете изменить направление выхода
элемента из первого сечения и направление входа элемента в последнее сечение. Для
этого выберите требуемый вариант в списке

Начальное сечение и Конечное сечение

соответственно (см. табл. 80.6).

При выборе сечений в окне детали указывайте их в точках (вершинах), которые должны
последовательно соединяться. В этом случае при автоматической генерации пути (см.
табл. 80.7) будет построено тело требуемой формы.

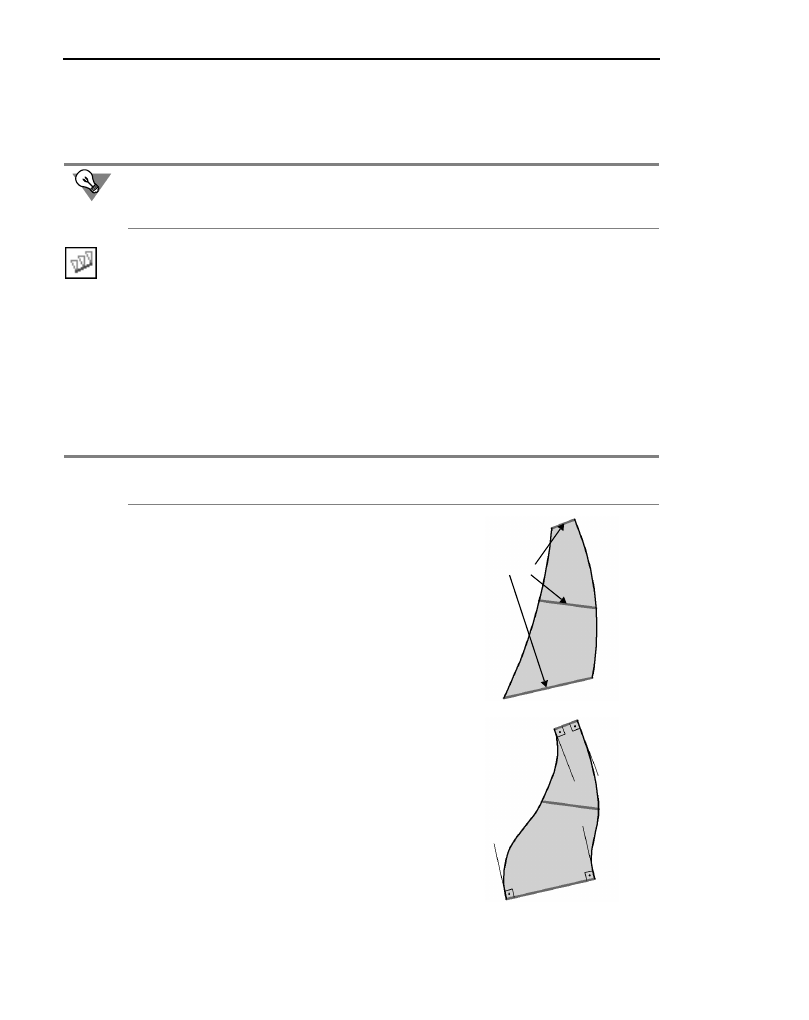

Табл. 80.6. Способы построения тела у начального и конечного сечения

Переключатель в
группе Траектория

Особенности
формирования элемента

Схема образования элемента

По умолчанию

Указанные вершины сечений
соединяются сплайнами
третьего порядка.

По нормали

Элемент формируется так,
чтобы плоскость,
касательная
к его поверхности вблизи
граничного (начального
или конечного) сечения,
была перпендикулярна
плоскости этого сечения.

Сечения

65

Глава 80. Общие свойства формообразующих элементов

Указание объекта,
задающего направление выхода тела из крайних сечений

Если выбран способ построения тела у крайнего сечения

По объекту, укажите этот объ!

ект. Его название появится в справочном поле

Вектор начального (конечного) сече

ния.

80.4.3. Траектория соединения сечений

Одни и те же сечения можно соединить различными способами. Вы можете выбрать спо!
соб генерации траектории, а также сделать ее разомкнутой или замкнутой.

Способ генерации траектории

Последовательность соединения сечений может быть указана вручную или определена
автоматически. Для выбора нужного варианта активизируйте соответствующий пере!
ключатель в группе

Траектория (см. табл. 80.7).

По объекту

Элемент формируется так,
чтобы плоскость,
касательная
к его поверхности вблизи
граничного эскиза,
была параллельна
указанному прямолинейному
объекту или
нормали к указанному
плоскому объекту.

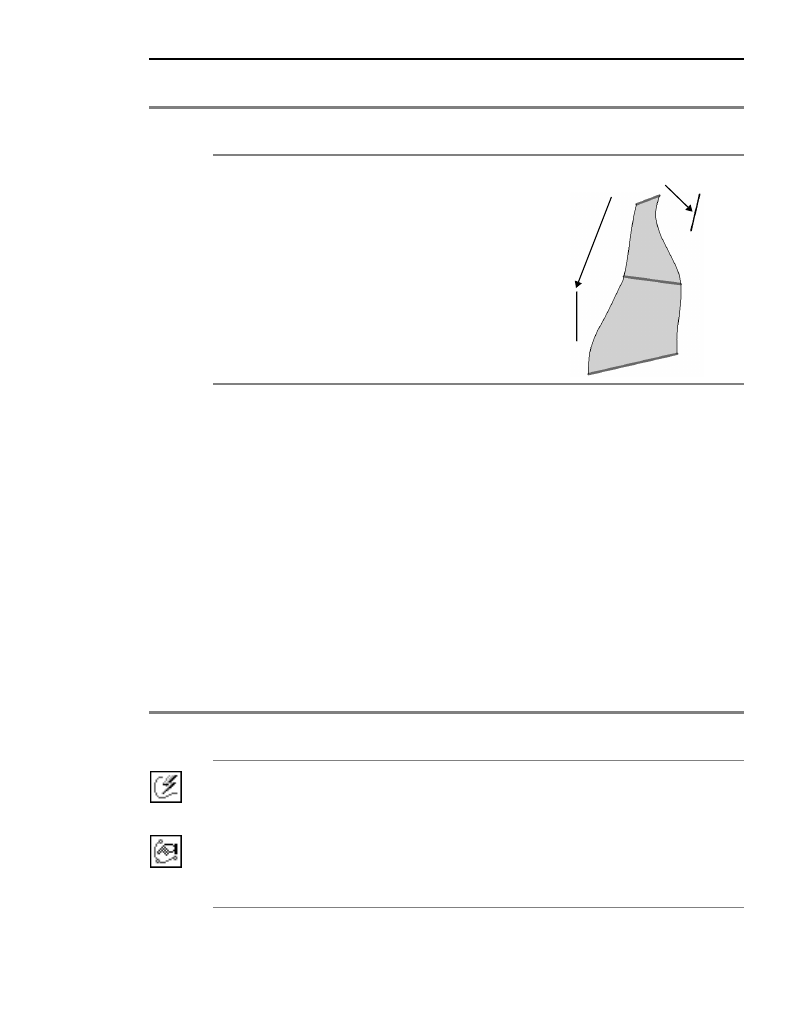

Табл. 80.7. Варианты генерации траектории

Переключатель в
группе Траектория

Особенности формирования элемента

Автоматическая
генерация
траектории

Система автоматически определяет, какие точки сечений
соединять при построении элемента. Этот способ рекомендуется
использовать, если топология сечений одинакова (рис. 80.8).

Генерация
траектории
по указанным
точкам

Эскизы последовательно соединяются по точкам, ближайшим к
точкам их указания (рис. 80.9).

Табл. 80.6. Способы построения тела у начального и конечного сечения

Переключатель в
группе Траектория

Особенности
формирования элемента

Схема образования элемента

Объекты, задающие направление
выхода из сечений

Часть XVIII.Приемы моделирования деталей

66

а)

б)

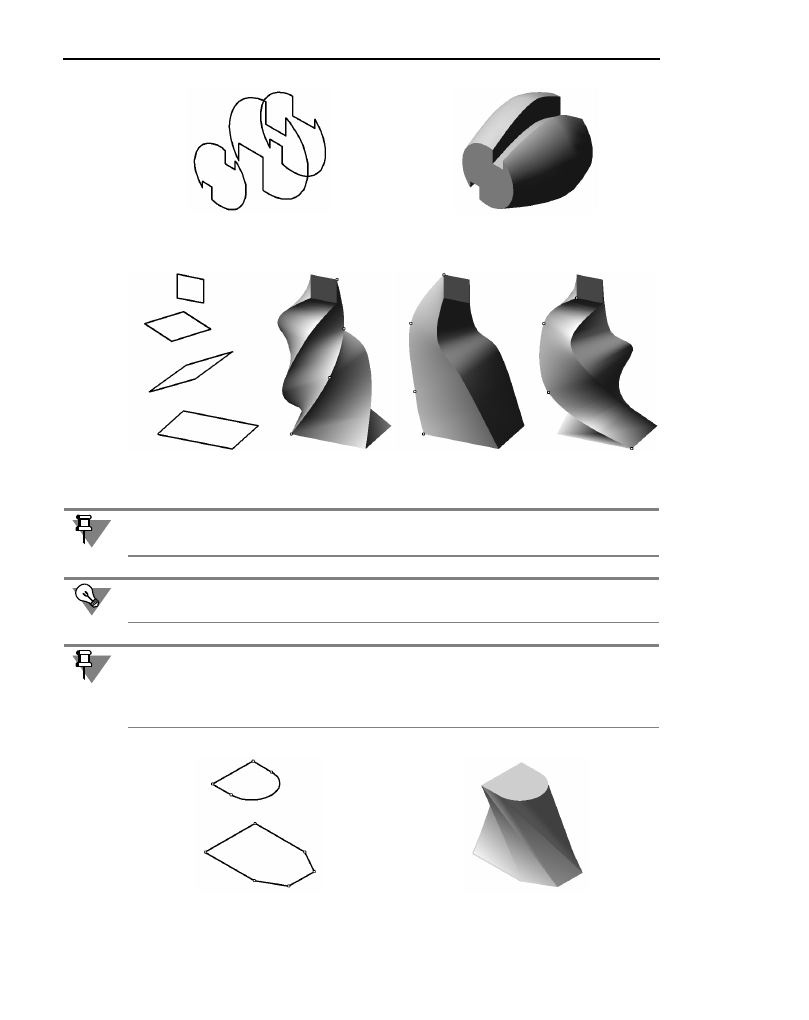

Рис. 80.8.  Автоматическое соединение сечений

Рис. 80.9.  Элементы, образованные путем соединения разных точек одинаковых сечений

(соединенные точки выделены)

Если эскизы указываются в Дереве построения детали, срабатывает алгоритм автомати!
ческой генерации пути.

Если сечения не выпуклые, указывайте путь вручную.

Если топология сечений сильно различается (например, в одном из них — треугольник,
а в другом — пятиугольник), результат построения может не соответствовать ожидае!
мому: может произойти «скручивание» элемента, появление дополнительных ребер
(рис. 80.10).

а)

б)

Рис. 80.10.  Автоматическое соединение сечений с разной топологией
