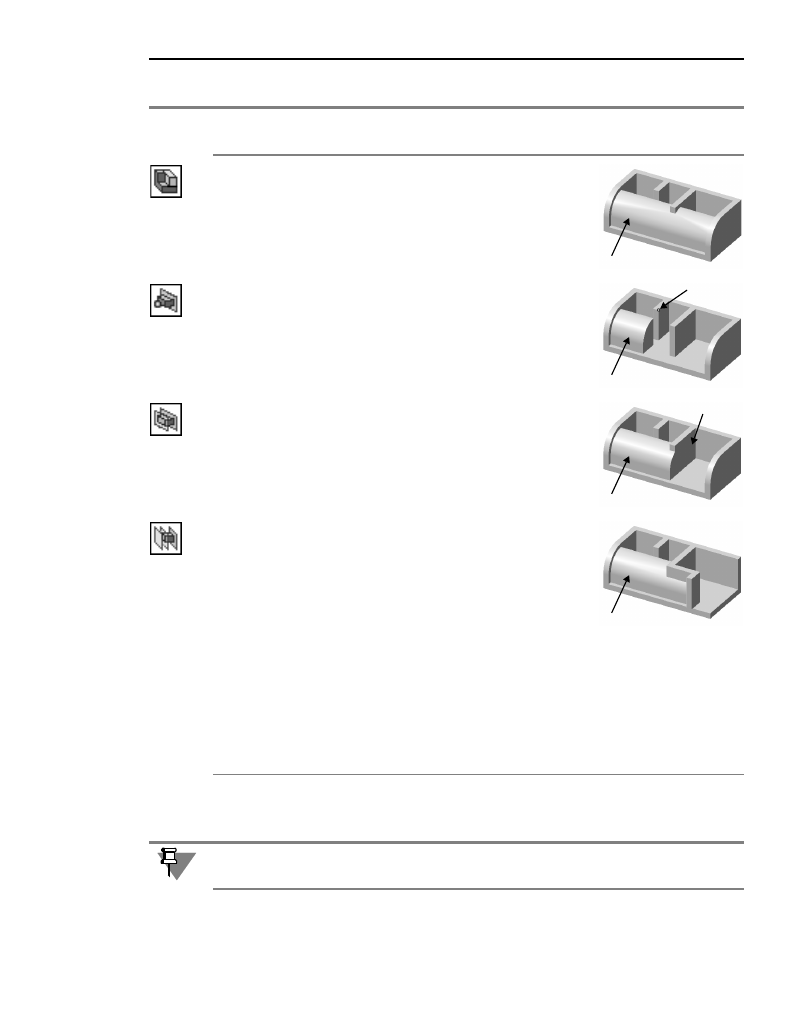

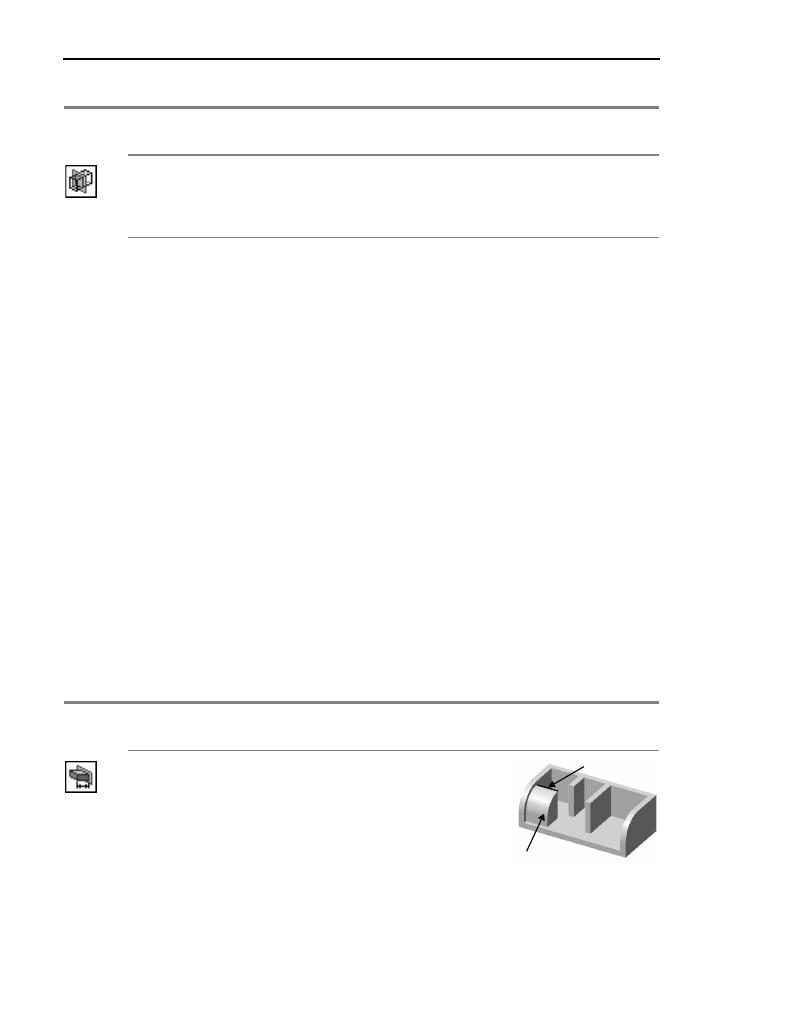

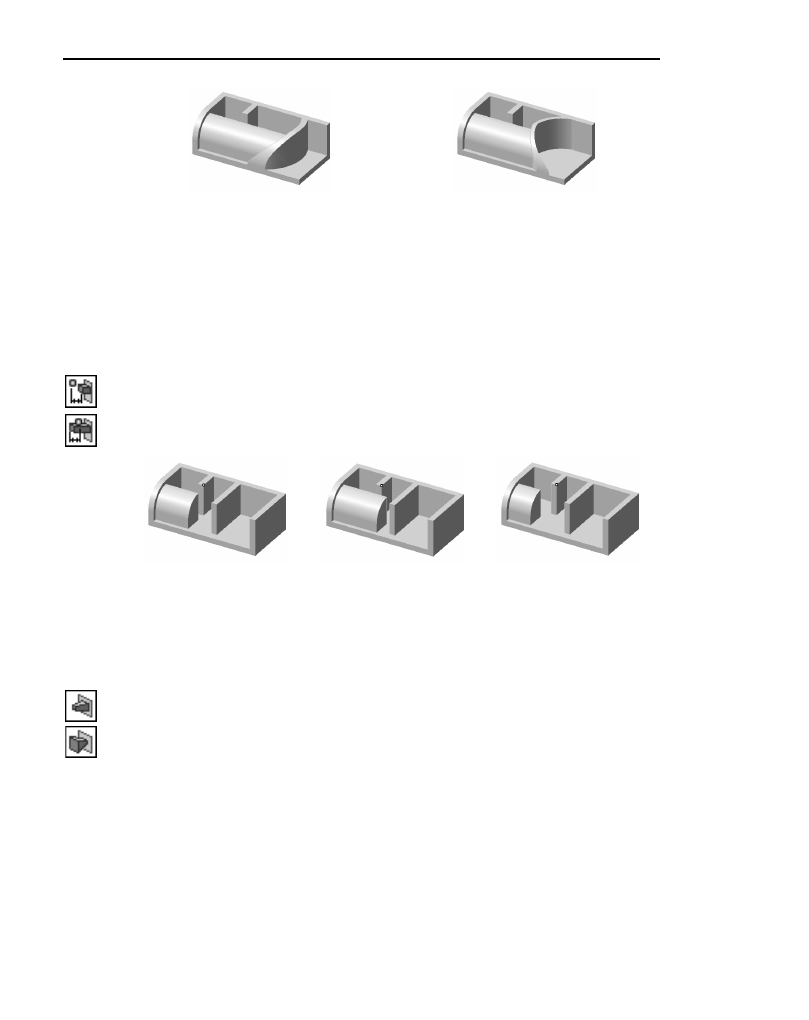

55 Глава 80. Общие свойства формообразующих элементов После вызова команды создания формообразующего элемента на Панели свойств появ! На вкладке Параметры отображаются параметры операции, формирующей элемент (см. разделы 80.1 – 80.4), а на вкладке Тонкая стенка — тонкой стенки, образованной на основе поверхности этого элемента (см. раздел 80.5). Все значения параметров при их вводе и редактировании немедленно отображаются на После ввода всех параметров элемента его можно зафиксировать в модели, нажав кноп! Создать объект. Автоматическое создание формообразующих элементов не предус! мотрено. 80.1. Элемент выдавливания При формировании элемента выдавливания эскиз, содержащий сечение элемента, пе! 80.1.1. Направление выдавливания Направление выдавливания можно выбрать из списка Направление (см. табл. 80.1). Для задания числовых параметров формообразующих элементов можно использовать Конкретные команды создания формообразующих элементов рассмотрены в главе 81. Табл. 80.1. Возможные направления выдавливания Значение опции В каком направлении производится выдавливание. Прямое В прямом направлении относительно плоскости эскиза * на заданную глубину (см. раздел 80.1.2). Обратное В обратном направлении относительно плоскости эскиза на заданную глубину (см. раздел 80.1.2). Два направления В обе стороны относительно плоскости эскиза. При этом можно задать глубину выдавливания для каждого направления отдельно |
