Глава 80. Общие свойства формообразующих элементов

80.2.

Элемент вращения

При формировании элемента вращения эскиз, содержащий сечение элемента, вращает!
ся вокруг оси, лежащей в этом эскизе.

80.2.1. Тип элемента вращения

Если контур в эскизе сечения не замкнут, возможны два варианта построения элемента
вращения —

Тороид и Сфероид. Выберите нужный тип, активизировав соответствую!

щий переключатель в группе

Способ (см. табл. 80.3).

а)

б)

в)

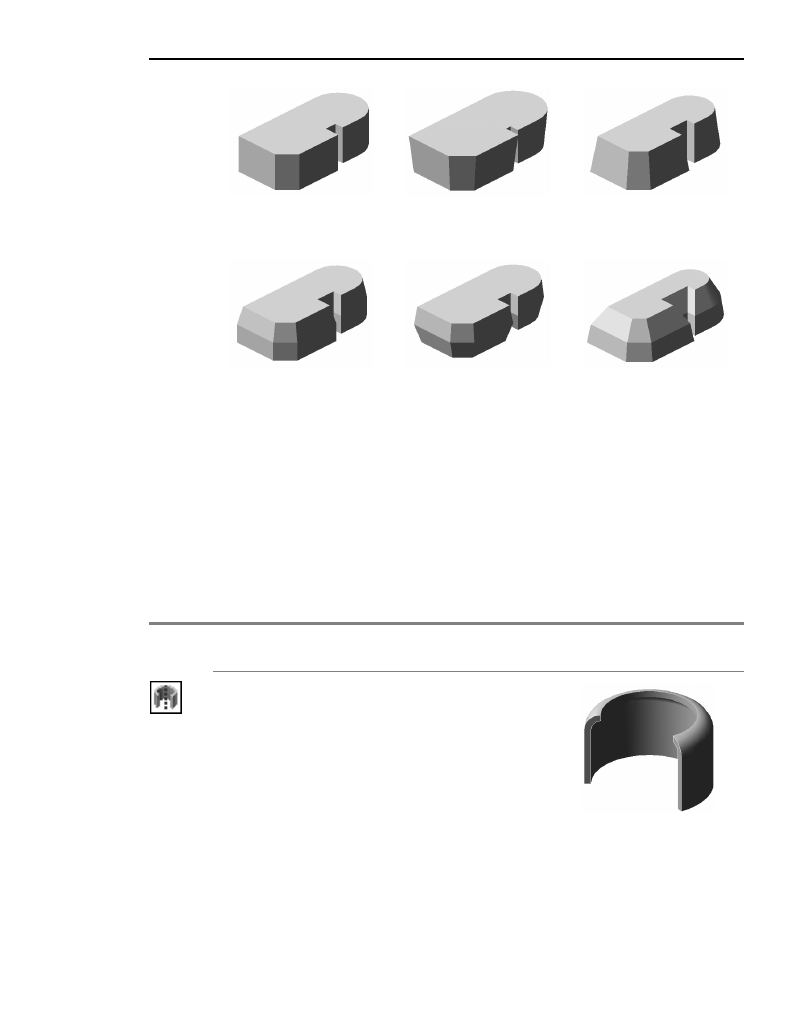

Рис. 80.3.  Выдавливание в одном направлении:

а) без уклона, б) уклон наружу, в) уклон внутрь

Рис. 80.4.  Выдавливание в двух направлениях с различными параметрами уклона

Табл. 80.3. Типы элемента вращения

Значение опции
Способ

Особенности формирования
элемента

Результат построения

Тороид

При построении тороида
вращается только контур в эскизе.
К получившейся поверхности
добавляется слой материала.
В результате получается
тонкостенная оболочка — элемент
с отверстием вдоль оси вращения.
О задании параметров тонкой
стенки рассказано в разделе 80.5.

Часть XVIII.Приемы моделирования деталей

60

Если контур в эскизе сечения замкнут, возможно построение только сфероида.

80.2.2. Направление вращения

Направление вращения можно выбрать из списка

Направление (см. табл. 80.4).

Сфероид

При построении сфероида концы
контура проецируются на ось
вращения. Построение элемента
производится с учетом этих
проекций. В результате получается
сплошной элемент.

Если требуется построить элемент вращения с плоскими торцами (рис. 80.5), начертите
в эскизе незамкнутый профиль этого элемента, а при выполнении операции включите
опцию

Сфероид.

Табл. 80.3. Типы элемента вращения

Значение опции
Способ

Особенности формирования
элемента

Результат построения

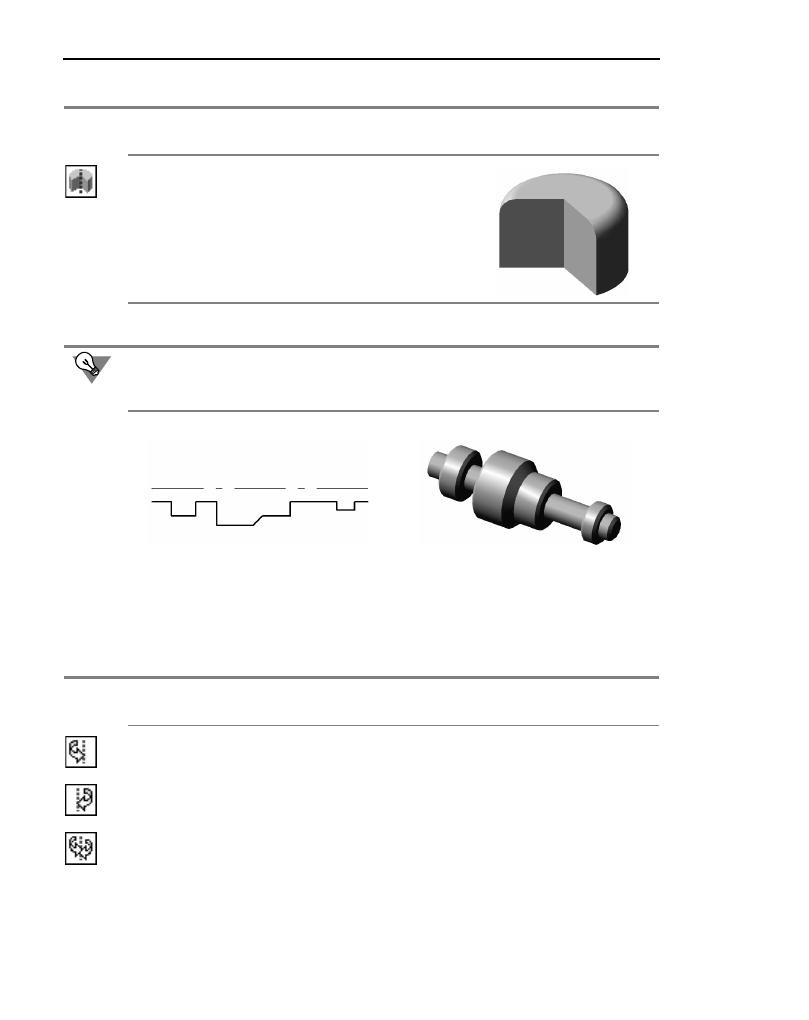

Рис. 80.5.  Построение элемента вращения с плоскими торцами

Табл. 80.4. Возможные направления выдавливания

Значение опции
Направление

В каком направлении производится вращение.
Особенности задания угла вращения

Прямое

В прямом направлении относительно плоскости эскиза

*

.

Обратное

В обратном направлении относительно плоскости эскиза

*

.

Два направления В обе стороны относительно плоскости эскиза. При этом можно

задать угол вращения для каждого направления отдельно.

61

Глава 80. Общие свойства формообразующих элементов

80.2.3. Угол вращения

После выбора направления требуется задать угол, на который будет производиться вра!
щение.

▼

Если вращение производится в прямом направлении, введите значение угла в поле
Угол 1.

▼

Если вращение производится в обратном направлении, используйте поле

Угол 2.

▼

Если вращение производится в двух направлениях, используйте поле

Угол 1, чтобы за!

дать угол вращения в прямом направлении, и поле

Угол 2, чтобы задать угол вращения

в обратном направлении.

▼

Если вращение производится от средней плоскости, используйте поле

Угол 1 , чтобы за!

дать суммарный угол вращения.

80.3.

Кинематический элемент

При выполнении кинематической операции используется эскиз, в котором изображено
сечение кинематического элемента, и объект (или группа объектов), задающий траекто!
рию движения сечения. Траекторией могут служить контур в эскизе, последовательно
соединяющиеся контуры в нескольких эскизах или последовательно соединяющиеся
ребра модели. Если эскизы и (или) ребра расположены в разных плоскостях, траектория
будет не плоской, а объемной.

80.3.1. Указание сечения элемента и траектории его движения

Чтобы задать сечение кинематического элемента, активизируйте переключатель

Сече

ние и укажите нужный эскиз в Дереве построения или в окне детали.

Чтобы задать траекторию движения сечения, активизируйте переключатель

Траекто

рия и укажите нужный объект (например, эскиз). Если траектория состоит из нескольких
последовательно соединенных контуров в разных эскизах, их нужно указывать в поряд!
ке соединения.

Средняя
плоскость

В обе стороны симметрично относительно плоскости эскиза. При
этом можно задать только суммарный угол вращения. В результате
получится элемент, у которого плоскость эскиза является
плоскостью симметрии (средней плоскостью).

* Чтобы различать направления (прямое и обратное), на фантоме в окне де!

тали показана стрелка, соответствующая прямому направлению. Если вы!
бран вариант

Прямое направление, вращение будет производиться по

стрелке. Если вариант

Обратное направление — в противоположную

стрелке сторону.

Табл. 80.4. Возможные направления выдавливания

Значение опции
Направление

В каком направлении производится вращение.
Особенности задания угла вращения

Часть XVIII.Приемы моделирования деталей

62

80.3.2. Тип движения сечения

При перемещении эскиза вдоль траектории его ориентация может меняться или оста!
ваться постоянной. Чтобы задать требуемый тип движения сечения, активизируйте соот!
ветствующий переключатель в группе

Движение сечения (см. табл. 80.5).

Табл. 80.5. Варианты изменения ориентации сечения при выполнении кинематической операции

Переключатель в
группе Движение
сечения

Особенности
формирования элемента

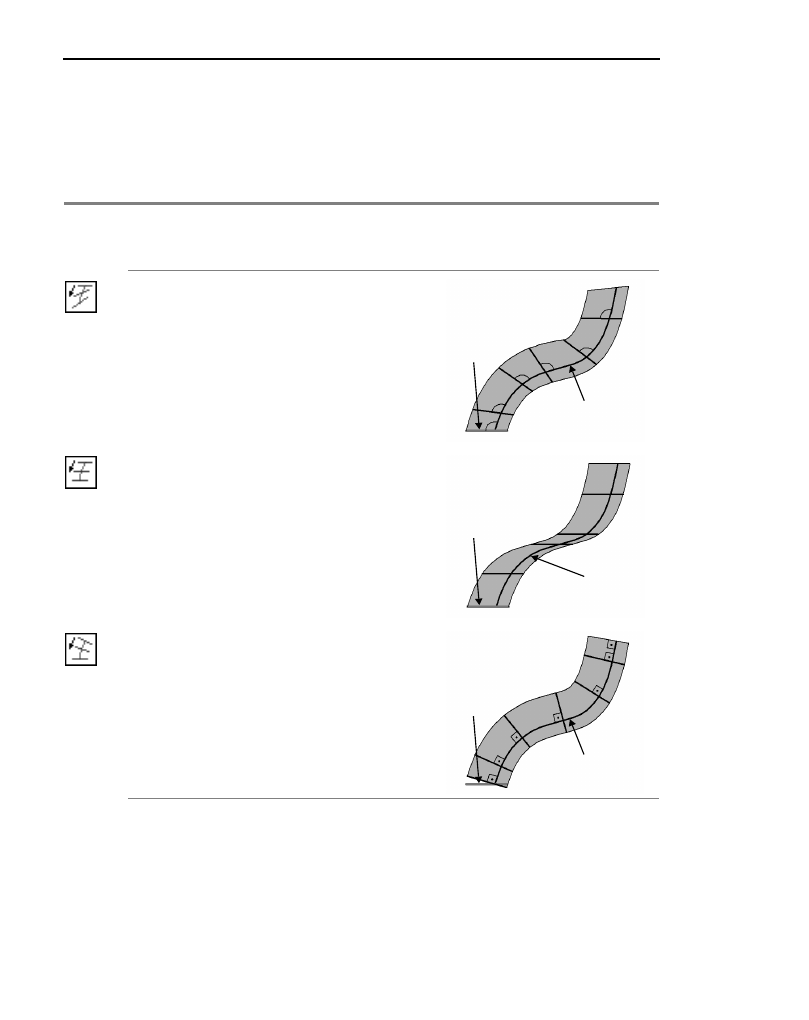

Схема образования элемента

Сохранять
угол наклона

*

* Если плоскость эскиза!сечения перпендикулярна траектории в ее началь!

ной точке, то варианты

Сохранять угол наклона и Ортогонально тра

ектории дают одинаковый результат построения.

Сечение перемещается так,
чтобы в любой точке
траектории угол между
плоскостью сечения и
траекторией был постоянным и
равным углу между плоскостью
эскиза!сечения и траекторией в
начальной точке траектории.

Параллельно
самому себе

**

** Нельзя производить движение сечения параллельно самому себе, если

любой участок траектории или касательная к траектории в любой точке па!
раллельны плоскости эскиза!сечения.

Сечение перемещается так, что
в любой точке траектории его
плоскость параллельна
плоскости эскиза,
содержащего сечение.

Ортогонально
траектории

*

Сечение перемещается так,
чтобы в любой точке
траектории плоскость сечения
была перпендикулярна
траектории.

Сечение

Траектория

Сечение

Траектория

Сечение

Траектория
