103

Глава 85. Массивы элементов

Направление второй оси

По умолчанию направление второй оси сетки задается углом между первой и второй
осью. Введите нужное значение в поле

Угол раствора.

Кроме того, можно задать направление второй оси так, чтобы она была параллельна ка!
кому!либо прямолинейному объекту. Для этого активизируйте переключатель

Ось 2 и

укажите нужный объект (ребро, ось, эскиз). Поле

Угол раствора станет недоступно для

редактирования, в нем появится справочное значение угла между осями.

В группе

Направление 2 активизируйте переключатель, соответствующий нужному по!

ложению копий относительно исходных элементов в направлении второй оси —

Пря

мое направление или Обратное направление.

Шаг сетки вдоль второй оси

Параметры шага сетки вдоль второй оси аналогичны параметрам шага вдоль первой оси.
Для их ввода используйте поля и переключатели

N 2 , Шаг 2 и Режим 2.

Табл. 85.1. Режим задания шага сетки

Значение опции
Режим

Способ задания шага

Шаг между
соседними
экземплярами

Значение шага воспринимается системой как расстояние между
соответствующими точками соседних копий в направлении оси

*

.

Этот вариант удобно использовать, если требуется разместить
определенное количество копий на известном расстоянии друг от
друга.

* Если количество копий в направлении оси равно двум, то результат пост!

роения одинаков при любом состоянии переключателя

Режим.

Шаг между
крайними
экземплярами

Значение шага воспринимается системой как расстояние между
соответствующими точками первой и последней копий в
направлении оси

*

.

Этот вариант удобно использовать, если требуется разместить на
участке известной длины определенное количество копий.

Одинаковых результатов формирования массива можно добиться при разных состояни!
ях переключателя

Режим. Для этого нужно учитывать следующее соотношение:

L = (N – 1) * l , где

L —

шаг между крайними экземплярами,

N — количество копий,
l

— шаг между соседними экземплярами.

Часть XVIII.Приемы моделирования деталей

104

Копии внутри сетки

Элементы массива можно расположить во всех узлах сетки или только по ее периметру.
Чтобы выбрать вариант размещения копий, активизируйте соответствующий переклю!
чатель в группе

Копии внутри (см. табл. 85.2).

85.2.2. Геометрический массив

При копировании по сетке можно ускорить создание и перестроение массива. Для этого
включите опцию

Геометрический массив. При формировании геометрического мас!

сива копируются только грани и ребра исходных элементов. Копирование операций и их
параметров не производится.

85.2.3. Результат копирования

После подтверждения выполнения операции в окне детали появится созданный массив,
а в Дереве построения — пиктограмма, соответствующая его типу.

При создании массива по параллелограммной сетке поворот копий относительно исход!
ного элемента не производится.

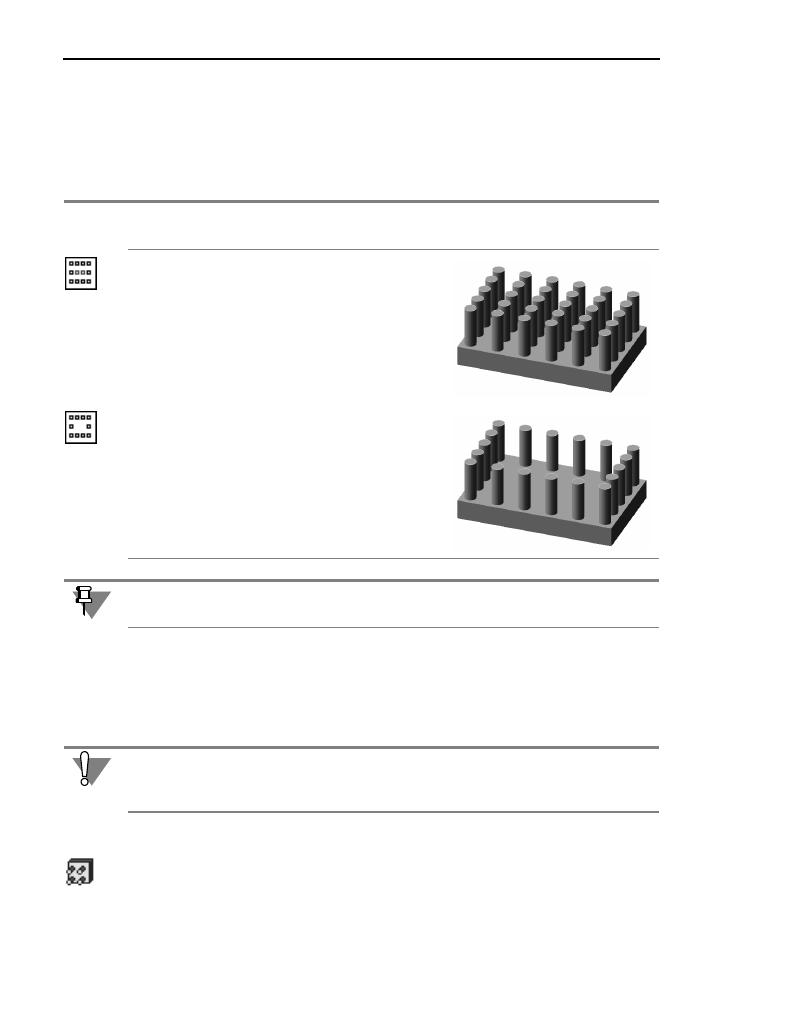

Табл. 85.2. Управление копиями внутри сетки

Значение опции
Копии внутри

Правила формирования
массива

Результат построения

Оставлять копии
внутри сетки

Элементы массива
располагаются
во всех узлах сетки.

Удалять копии
внутри сетки

Элементы массива
располагаются только
по периметру сетки.

Вы можете исключить из массива любые конкретные экземпляры, а не только все экзем!
пляры, расположенные внутри сетки (см. раздел 112.1.1 на с. 296).

Иногда скопированные поверхности располагаются относительно имеющихся так, что не
образуется единое тело. Это приводит к ошибке при построении. В таких случаях опция
Геометрический массив должна быть выключена.

105

Глава 85. Массивы элементов

Исходный элемент принадлежит образовавшемуся массиву копий и лежит в одном из
углов этого массива.

85.3.

Массив по концентрической сетке

Вы можете создать массив элементов, расположив их в узлах концентрической сетки.

Для этого выделите исходные элементы и вызовите команду

Массив по концентри

ческой сетке.

85.3.1. Параметры сетки

Концентрическая сетка характеризуется положением ее плоскости и центра, радиусами
окружностей и углом между пересекающими их радиальными лучами (рис. 85.3).

Все значения параметров сетки при их вводе и редактировании немедленно отобража!
ются на экране в виде фантома массива. Фантом позволяет визуально проконтролиро!
вать правильность задания параметров.

Положение центра сетки

Положение плоскости сетки и ее центра можно определить, задав ось концентрического
массива. Плоскость сетки будет перпендикулярна этой оси, а центр сетки будет лежать
на ней.

В качестве оси массива можно использовать вспомогательную ось или прямолинейное
ребро детали. Выберите ось копирования, указав ее в Дереве построения или в окне де!
тали. Название объекта!оси появится в поле

Ось на Панели свойств.

Шаг сетки в радиальном направлении

Радиус внутренней окружности сетки определяется системой автоматически. Он равен
расстоянию от любой точки исходных объектов до центра сетки (т.е. считается, что ис!
ходные объекты лежат на внутренней окружности сетки).

Введите в поле

N 1 количество окружностей концентрической сетки. Иными словами, в

этом поле нужно указать, сколько копий должно получиться на каждом радиальном луче
сетки.

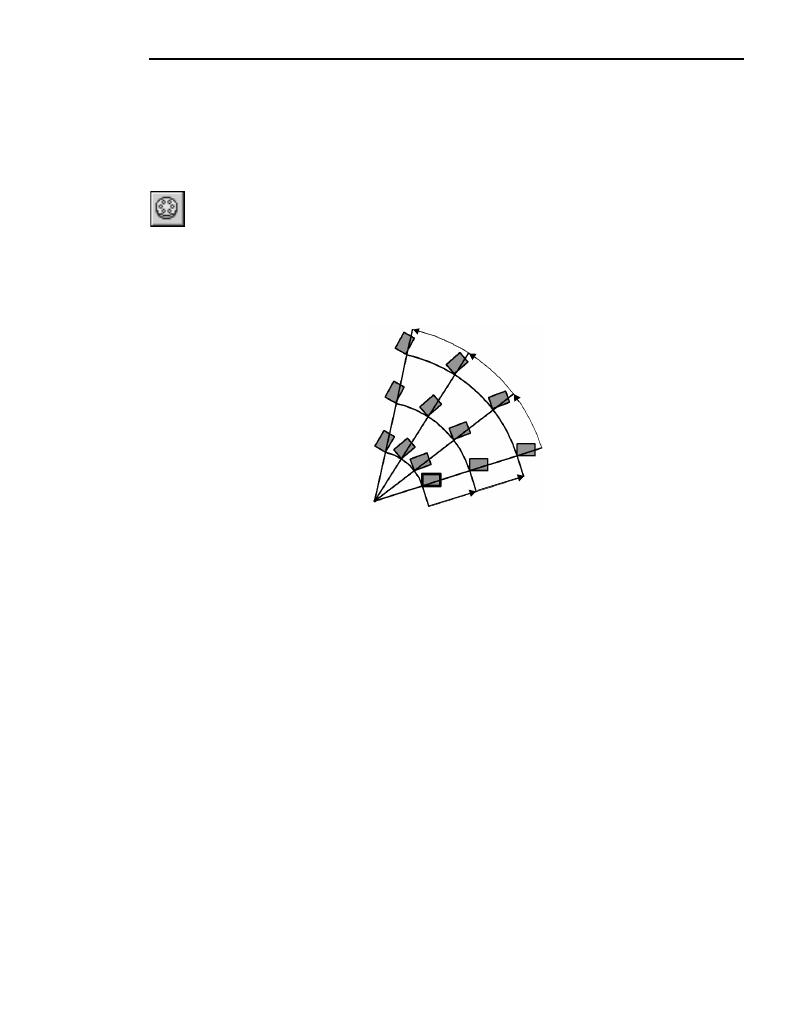

Рис. 85.3.  Схема образования концентрической сетки

Шаг в радиальном направлени

Шаг
в кольцевом
направлении

Часть XVIII.Приемы моделирования деталей

106

Если это количество больше единицы, становятся доступными элементы управления для
задания шага сетки в радиальном направлении.

Введите в поле

Шаг 1 расстояние между окружностями сетки. Иными словами, в этом

поле нужно указать шаг между копиями в радиальном направлении.

В группе

Режим 1 активизируйте переключатель, соответствующий введенному значе!

нию шага (см. табл. 85.3).

Параметры лучей сетки

Первый луч сетки проходит из центра сетки через любую точку исходных объектов (т.е.
считается, что исходные объекты лежат на первом луче сетки). Обычно сетка состоит бо!
лее чем из одного радиального луча.

Введите в поле

N 2 количество лучей концентрической сетки. Иными словами, в этом по!

ле нужно указать, сколько копий должно получиться на каждой окружности сетки.

Если это количество больше единицы, становятся доступными элементы управления для
задания шага сетки в радиальном направлении.

Введите в поле

Шаг 2 угол между лучами сетки. Иными словами, в этом поле нужно ука!

зать угловой шаг между копиями в кольцевом направлении. Значение этого параметра
не может быть больше 360°.

Табл. 85.3. Режим задания шага сетки

Значение опции
Режим

Способ задания шага

Шаг между
соседними
экземплярами

Значение шага воспринимается системой как расстояние между
соседними окружностями сетки

*

.

Этот вариант удобно использовать, если требуется разместить
определенное количество копий на известном расстоянии друг от
друга.

* Если количество копий в радиальном направлении равно двум, то резуль!

тат построения одинаков при любом состоянии переключателя

Режим.

Шаг между
крайними
экземплярами

Значение шага воспринимается системой как расстояние между
крайними окружностями сетки

*

.

Этот вариант удобно использовать, если требуется разместить на
участке известной длины определенное количество копий.

Одинаковых результатов формирования массива можно добиться при разных состояни!
ях переключателя

Режим. Для этого нужно учитывать следующее соотношение:

L = (N – 1) * l , где

L —

шаг между крайними экземплярами,

N — количество копий,
l

— шаг между соседними экземплярами.
