Глава 89. Сгибы

Слева

Значение ширины вводится в
поле

Ширина

*

.

Сгиб размещается так, чтобы
левый конец ребра лежал в
плоскости левой стороны
сгиба.

Справа

Значение ширины вводится в
поле

Ширина

*

.

Сгиб размещается так, чтобы
правый конец ребра лежал в
плоскости правой стороны
сгиба.

Два отступа

Ширина сгиба определяется
автоматически как разница
между длиной ребра и
суммарной величиной
отступов

**

. Значения отступов

слева и справа вводятся в поля
Отступ 1 и Отступ 2
соответственно. Положение
сгиба определяется размерами
отступов.

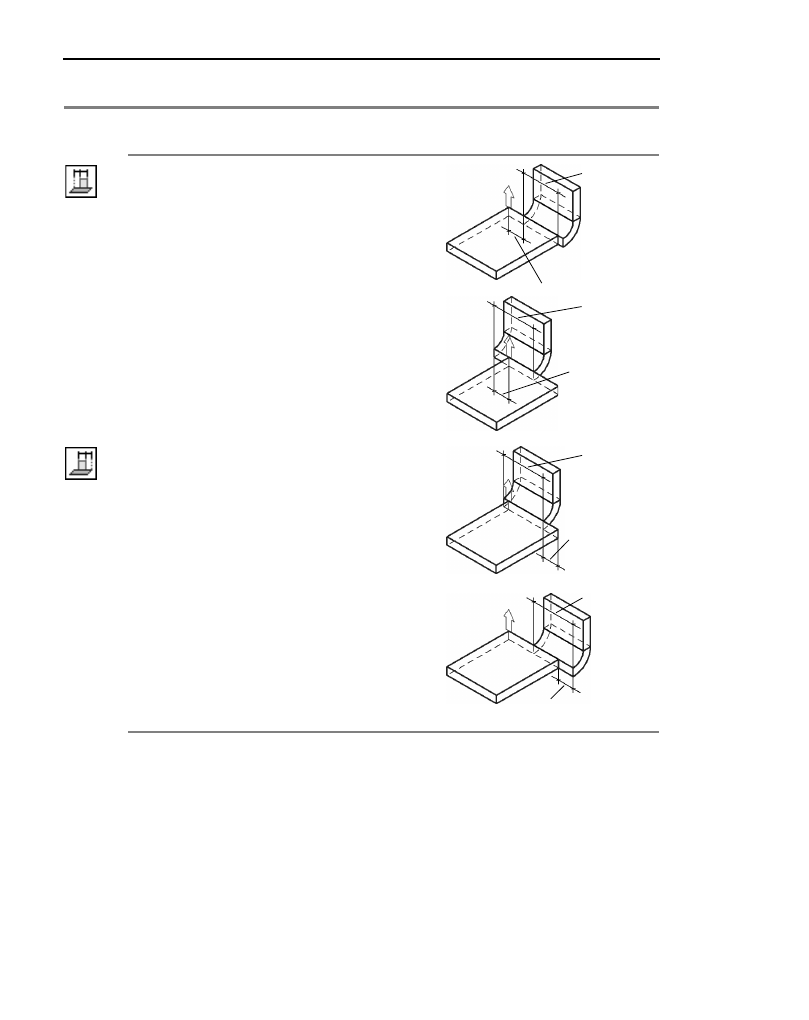

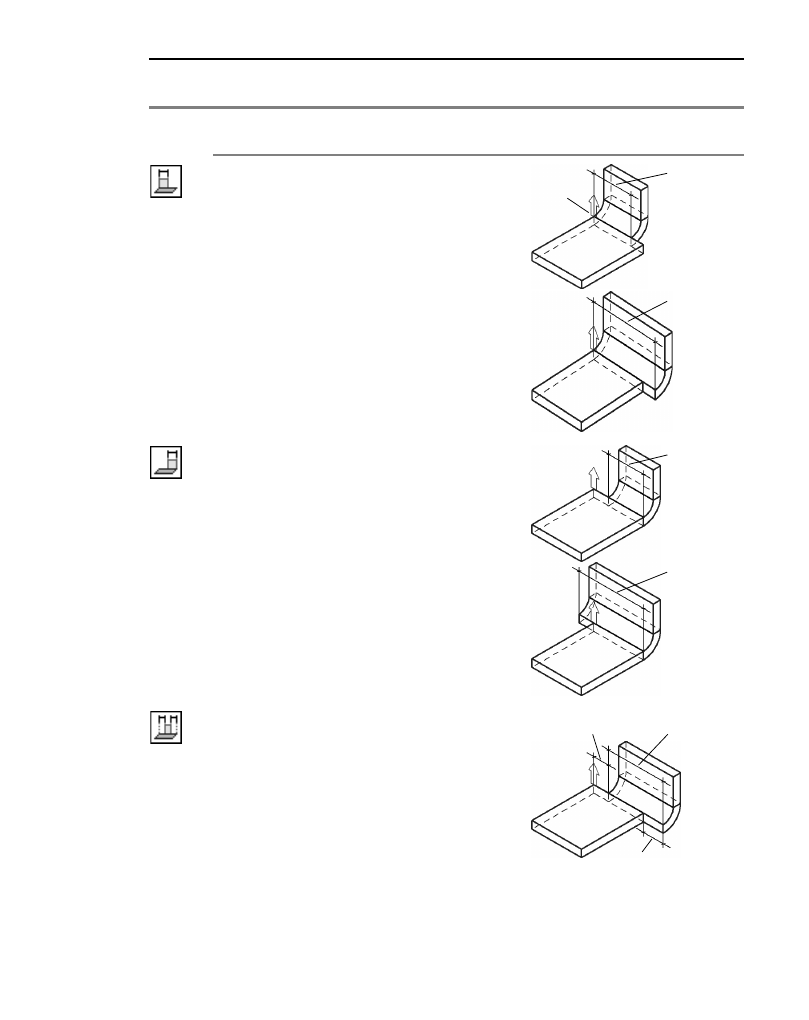

Табл. 89.3. Варианты размещения сгиба

Значение опции
Размещение

Правила размещения сгиба
и определения его ширины

Результат построения

Ширина
сгиба

Левый
конец
ребра

Ширина
сгиба

Ширина
сгиба

Ширина
сгиба

Ширина
сгиба

Отступ слева
(положительный)

Отступ справа
(отрицательный)

Часть XIX. Детали из листового материала

148

Отступ слева

Ширина сгиба и величина
отступа вводятся в поля
Отступ

***

 и

Ширина

*

.

Сгиб размещается так, чтобы
расстояние от левого конца
ребра до левой стороны сгиба
равнялось заданному значению
отступа.

Отступ справа Ширина сгиба и величина

отступа вводятся в поля
Отступ

***

 и

Ширина

*

.

Сгиб размещается так, чтобы
расстояние от правого конца
ребра до правой стороны сгиба
равнялось заданному значению
отступа.

* Ширина сгиба может принимать любые положительные значения. Нулевая

ширина не допускается.

** Значения отступов могут быть как положительными, так и отрицательными.

При расчете ширины сгиба учитываются знаки отступов: положительные от!
ступы откладываются внутрь по отношению к телу детали, а отрицательные —
наружу. Значения отступов, при которых ширина сгиба получается отрицатель!
ной или равной нулю, а также значения, при которых сгиб оказывается отде!
ленным от тела детали, не допускаются.

Табл. 89.3. Варианты размещения сгиба

Значение опции
Размещение

Правила размещения сгиба
и определения его ширины

Результат построения

Ширина
сгиба

Положительный
отступ

Ширина
сгиба

Отрицательный
отступ

Ширина
сгиба

Положительный
отступ

Ширина
сгиба

Отрицательный
отступ

149

Глава 89. Сгибы

89.4.2. Продолжение сгиба

Продолжение сгиба — часть листовой детали, примыкающая к сгибу со стороны, проти!
воположной ребру, вдоль которого расположен этот сгиб (рис. 89.10).

Введите длину продолжения сгиба в поле

Длина.

Укажите способ задания длины продолжения сгиба, выбрав нужный вариант из списка
Способ задания длины (табл. 89.4). При использовании способов Длина по контуру
и

Длина по касанию доступна опция Внутри, позволяющая выбрать поверхность, ог!

раничивающую длину продолжения.

*** Значение отступа может быть как положительными, так и отрицательным. По!

ложительный отступ откладывается внутрь по отношению к телу детали, а
отрицательный — наружу. Значения отступа, при которых сгиб оказывается
отделенным от тела детали, не допускаются.

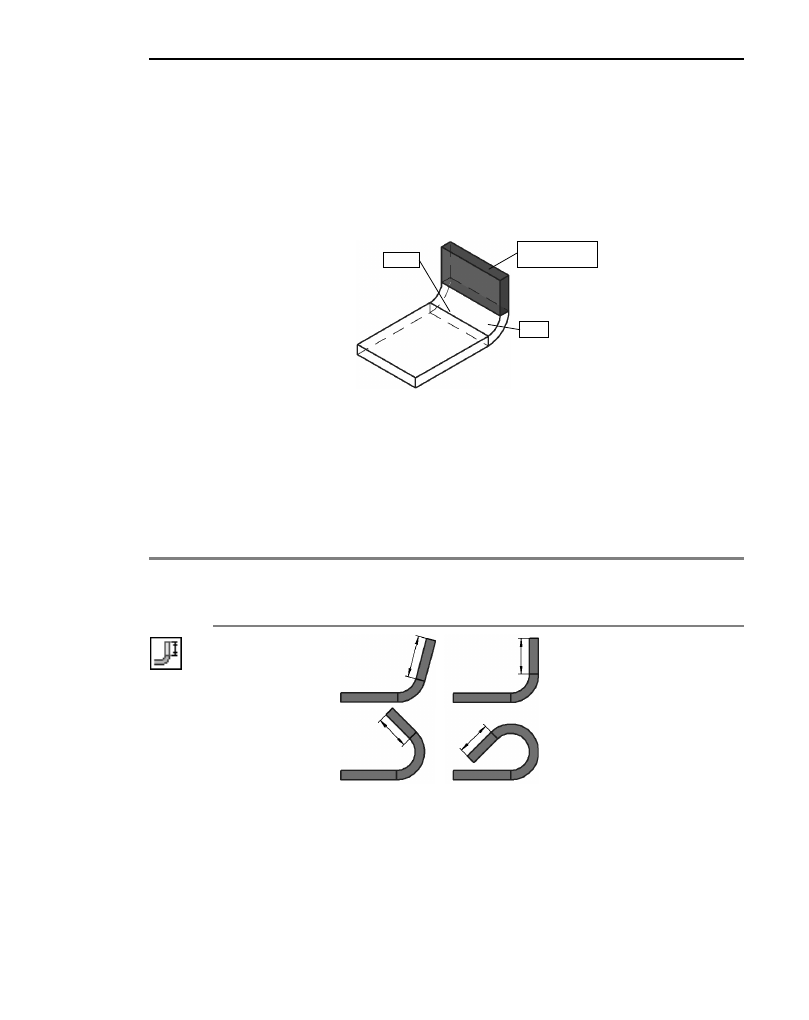

Рис. 89.10.  Продолжение сгиба вдоль ребра

Продолжение
сгиба

Сгиб

Ребро

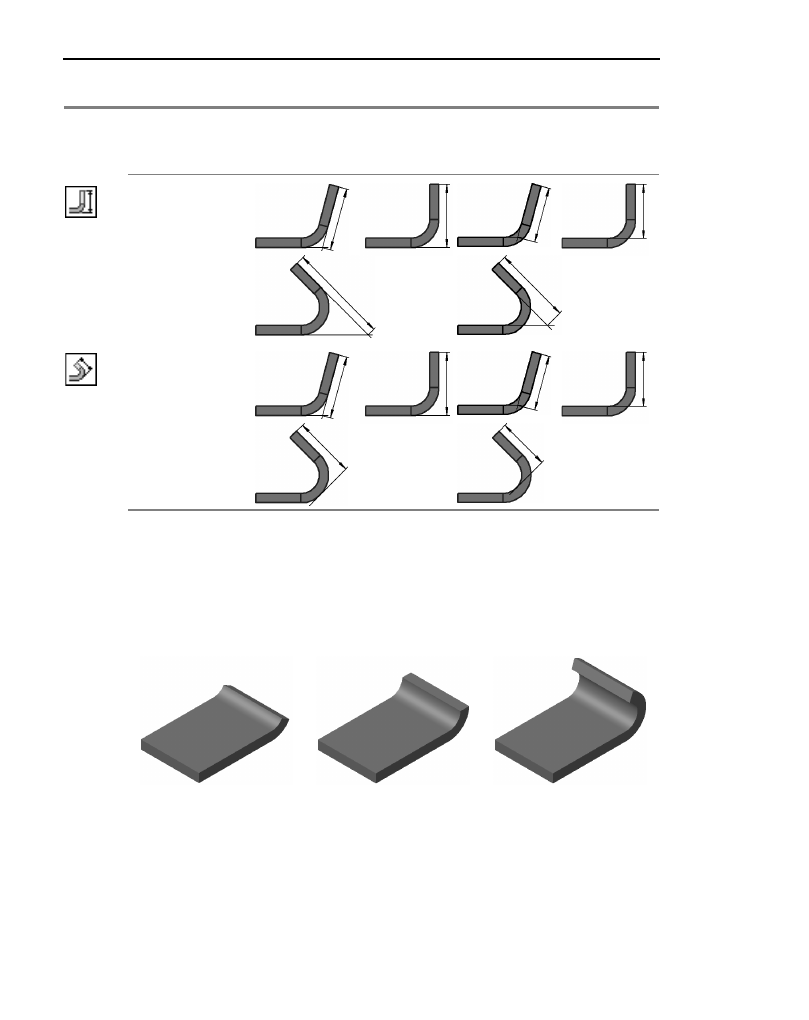

Табл. 89.4. Схемы задания длины продолжения сгиба

*

Значение опции
Способ задания
длины

Опция Внутри выключена

Опция Внутри включена

Длина

Опция

Внутри недоступна при

использовании способа

Длина.

Часть XIX. Детали из листового материала

150

Особенности задания параметров продолжения сгиба

▼

При использовании способа

Длина возможен ввод нулевого значения длины. Это озна!

чает формирование сгиба без продолжения (рис. 89.11).

▼

При использовании способов

Длина по контуру и Длина по касанию значение, вво!

димое в поле

Длина, должно быть больше некоторого минимума (рис. 89.12). В общем

случае он зависит от толщины материала, угла и радиуса сгиба.

Длина по контуру

Длина по касанию

* На схеме показана проекция детали на плоскость, перпендикулярную ли!

нии сгиба.

Табл. 89.4. Схемы задания длины продолжения сгиба

*

Значение опции
Способ задания
длины

Опция Внутри выключена

Опция Внутри включена

Рис. 89.11.  Примеры сгибов без продолжений
