155

Глава 89. Сгибы

Значение расширения может быть отрицательным, положительным или нулевым. Отри!
цательное расширение означает уменьшение ширины продолжения сгиба, положитель!
ное — увеличение ширины продолжения сгиба, нулевое — отсутствие изменения шири!
ны.

Для ввода величины расширения продолжения сгиба служит поле

Расширение.

89.4.5. Освобождение сгиба

Освобождение сгиба — пазы в листовой детали, расположенные по бокам сгиба.

Освобождение может иметь прямоугольную или скругленную форму. Размеры осво!
бождения определяются его глубиной и шириной (рис. 89.16).

Чтобы сформировать освобождение сгиба, активизируйте переключатель

Освобожде

ние сгиба на вкладке Освобождение Панели свойств.

Чтобы выбрать форму освобождения, активизируйте нужный переключатель —

Пря

моугольное или Скругленное — в группе Тип.

Введите размеры освобождения в поля

Глубина и Ширина. Значения глубины и шири!

ны могут быть нулевыми или положительными.

Опция

Включить в ширину сгиба управляет расположением освобождений относи!

тельно сгиба. Если ширины освобождений должны включаться в ширину сгиба (факти!
ческая ширина сгиба при этом уменьшается — рис. 89.17, б), активизируйте эту опцию.
При отключенной опции ширины освобождений не включаются в ширину сгиба (ширина
сгиба не изменяется — рис. 89.17, в).

а)

б)

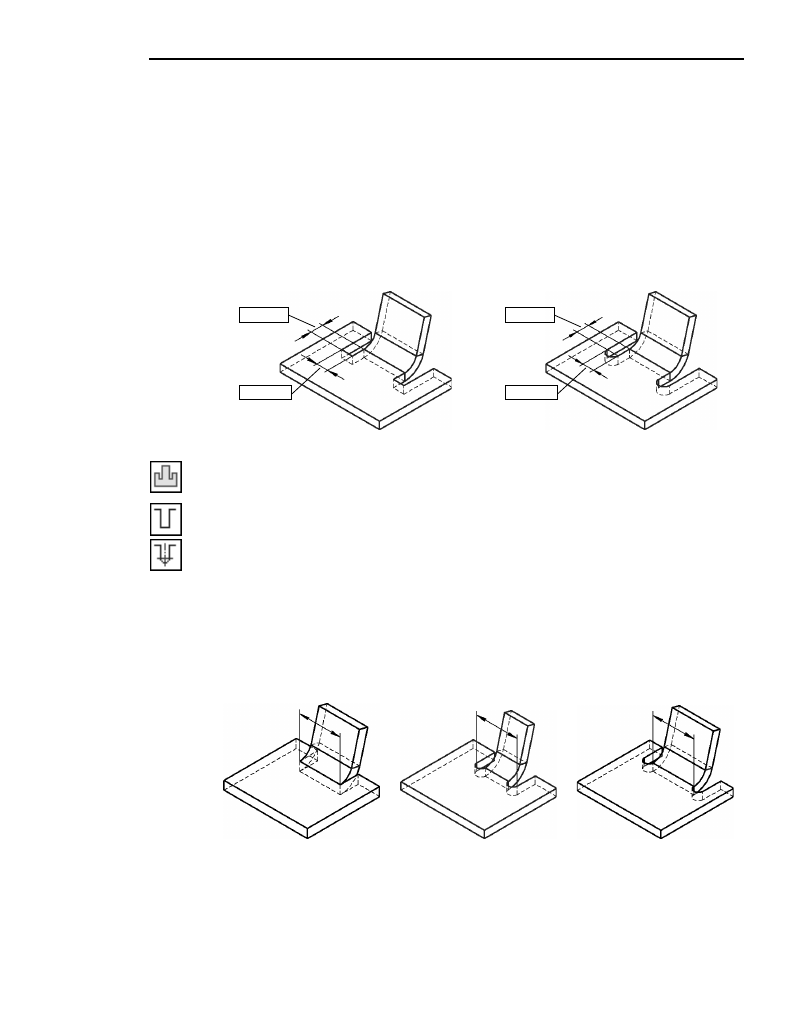

Рис. 89.16.  Освобождение сгиба: а) прямоугольное, б) скругленное

Ширина

Глубина

Ширина

Глубина

а)

б)

в)

Рис. 89.17.  Расположение освобождений: а) ширина сгиба без освобождений,

б) освобождения включены в ширину сгиба,

в) освобождения не включены в ширину сгиба

Часть XIX. Детали из листового материала

156

Если угол на сгибе (см. раздел 89.4.4 на с. 153) отличен от нуля, то освобождение сгиба
поворачивается (рис. 89.18). Угол поворота освобождения равен углу на сгибе. Глубина
освобождения откладывается вдоль боковой грани разогнутого сгиба, а ширина
освобождения — перпендикулярно этой грани (рис. 89.19).

89.5.

Сгиб по линии

Вы можете согнуть листовую деталь по прямой линии относительно какой!либо внешней
или внутренней плоской грани этой детали. Указанные линия и грань будут считаться ли!
нией сгиба и базовой гранью сгиба.

В качестве линии сгиба может использоваться:

▼

отрезок эскиза,

▼

прямолинейное ребро формообразующего элемента или поверхности,

▼

сегмент ломаной,

▼

вспомогательная ось.

Требования к линии сгиба:

▼

линия сгиба должна располагаться в плоскости базовой грани,

▼

линия сгиба не должна совпадать с ребром базовой грани,

▼

линия сгиба должна пересекаться или иметь общую точку хотя бы с одним ребром базо!
вой грани (в последнем случае продолжение линии сгиба должно пересекать контур ба!
зовой грани, т.е. общая точка не должна быть точкой касания ребра и линии сгиба),

▼

линия сгиба может полностью располагаться внутри контура базовой грани (при этом
одна или обе конечные точки линии сгиба могут лежать на ребрах грани).

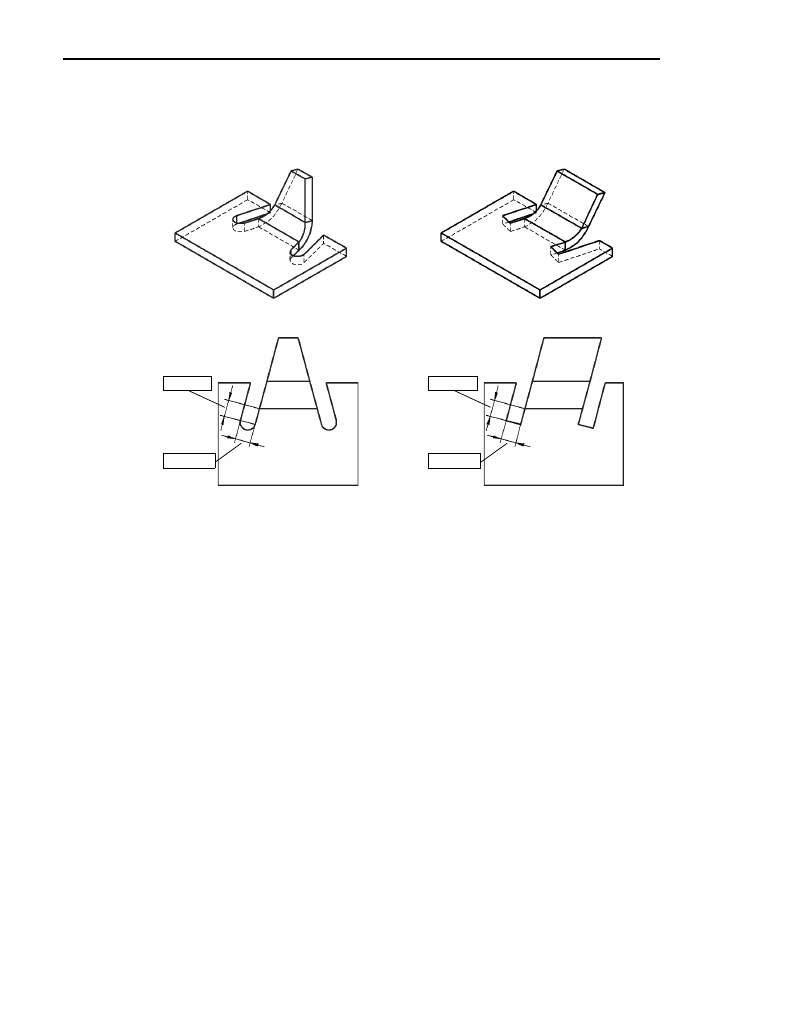

Рис. 89.18.  Освобождение сгиба при отличном от нуля угле на сгибе

Рис. 89.19.  Определение размеров освобождения сгиба при отличном от нуля угле на сгибе

Ширина

Глубина

Ширина

Глубина

157

Глава 89. Сгибы

Результат построения сгиба зависит от взаимного расположения базовой грани и линии
сгиба. Общее правило: сгибается та часть детали, которой принадлежит базовая грань,
или участок базовой грани, пересекающийся с линией сгиба или ее продолжением.

На рисунках 89.20–89.22 показаны варианты сгибов листовой детали, построенные с по!
мощью команды

Сгиб по линии. В качестве базовой грани во всех представленных слу!

чаях используется верхняя плоская грань; линия сгиба показана утолщенной.

Вспомогательная ось бесконечна. Поэтому при выборе оси в качестве линии сгиба не
имеет значения, пересекается отрезок, изображающий эту ось, с контуром базовой гра!
ни или нет (см. рис. 89.22).

Если в качестве линии сгиба используется отрезок, ребро или сегмент ломаной, а сгиба!
емая грань имеет сложную форму, то для корректного построения сгиба рекомендуется
располагать линию сгиба так, чтобы она непосредственно проходила по всем участкам
грани, которые должны быть согнуты.

а)

б)

в)

г)

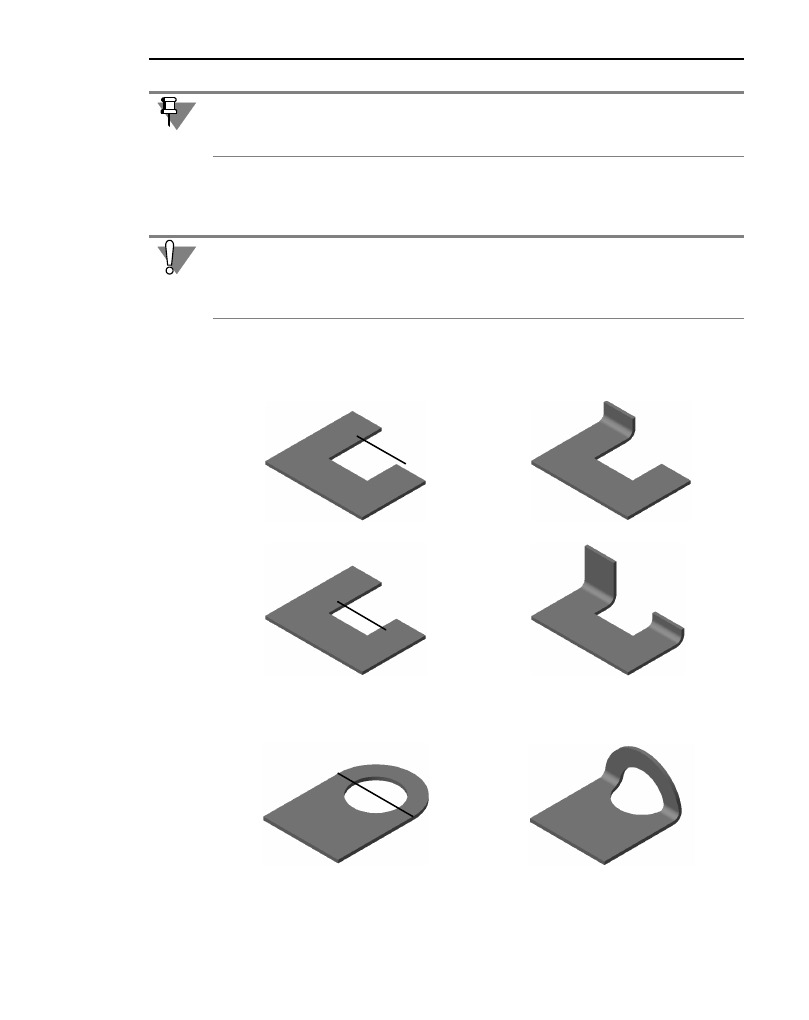

Рис. 89.20.  Зависимость результата сгиба от положения линии сгиба: а), в) варианты

положения линии сгиба, б), г) соответствующие результаты построения

а)

б)

Рис. 89.21.  Сгиб детали с отверстием: а) положение линии сгиба, б) результат построения

Часть XIX. Детали из листового материала

158

Чтобы согнуть листовую деталь по линии, вызовите команду

Сгиб по линии.

Укажите базовую грань и линию сгиба.

Выберите направление отсчета и интерпретацию угла (см. раздел 89.3.1 на с. 140).

Укажите величину и способ задания радиуса сгиба (см. раздел 89.3.2 на с. 142).

Настройте освобождение угла (см. раздел 89.3.3 на с. 142).

Выберите состояние сгиба (см. раздел 89.3.4 на с. 143).

Настройте определение длины развертки сгиба (см. раздел 89.3.5 на с. 144).

89.5.1. Неподвижная сторона сгиба

При построении сгиба по линии в окне детали отображается фантомная стрелка
(рис. 89.23). Она указывает прямое направление отсчета угла сгиба и его

неподвижную

сторону — ту часть базовой грани, положение которой при сгибе не изменится.

Чтобы сделать неподвижной другую сторону, воспользуйтесь группой переключателей
Неподвижная сторона.

Изменение неподвижной стороны немедленно отражается на положении стрелки в окне
модели.

а)

б)

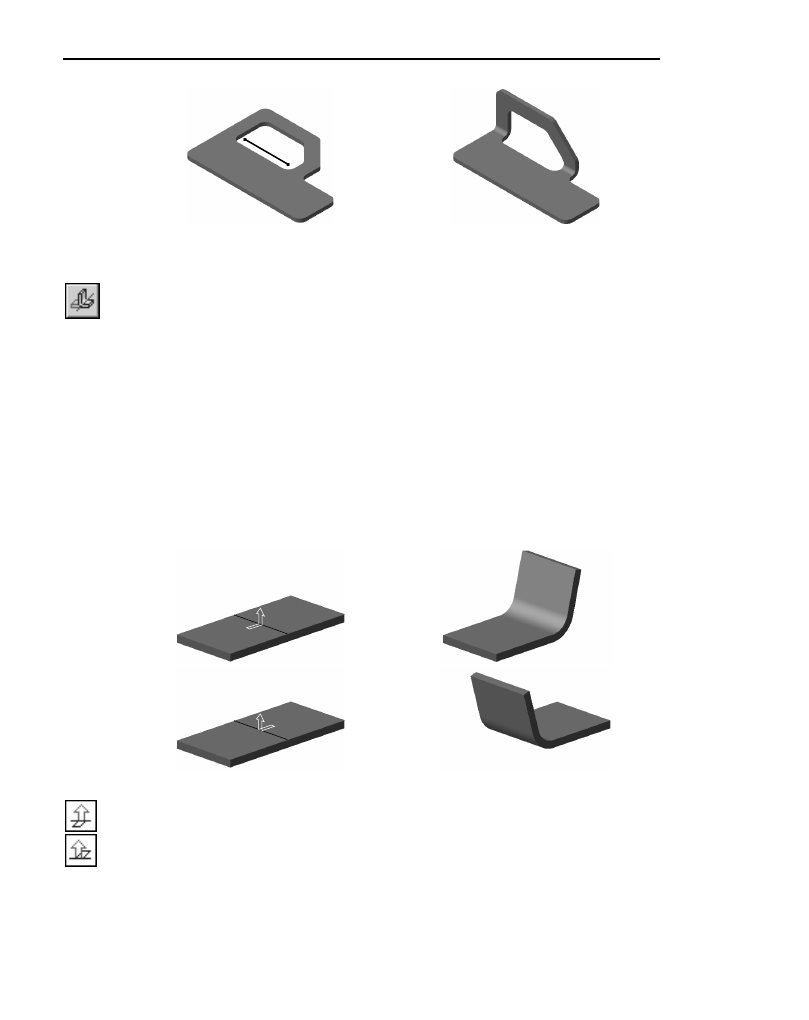

Рис. 89.22.  Использование вспомогательной оси в качестве линии сгиба:

а) расположение оси, б) результат построения

а)

б)

Рис. 89.23.  Сгиб по линии: а) направление и неподвижная сторона, б) результат операции
