КОМПАС-3D V8. Руководство пользователя - часть 166

183

Глава 92. Разгибание и сгибание сгибов. Развертка

92.4.

Чертеж развертки

В ассоциативных видах чертежей КОМПАС!3D возможно создание изображений развер!
ток листовых деталей в соответствии с параметрами развертки, хранящимися в этих де!
талях.

Формирование изображения развертки доступно при создании следующих ассоциатив!
ных видов:

▼

Произвольный вид,

▼

Проекционный вид,

▼

Вид по стрелке.

Чтобы сформировать в создаваемом виде изображение развертки, активизируйте пере!
ключатель

Развертка на вкладке Параметры Панели свойств. Он доступен, если в де!

тали настроены параметры развертки.

Управление отрисовкой линий сгиба производится на вкладке

Линии (см. Том II,

раздел 47.3.2 на с. 75). Обратите внимание на то, что автоматическая отрисовка линий
сгиба на виде возможна,

если плоскость проекций этого вида параллельна плоским гра&

ням, полученным при разгибании сгибов.

Чтобы правильно выбрать плоскость проекций для вида, содержащего развертку, необ!
ходимо знать, как развернутая деталь расположена относительно основных плоскостей
проекций. Это расположение зависит от того, какая из граней детали указана в качестве
неподвижной при настройке развертки.

Рассмотрим выбор плоскости проекций для изображения развертки детали, показанной
на рис. 92.8, а.

Допустим, что главный вид детали (рис. 92.8, б) в чертеже уже построен. Необходимо со!
здать развертку.

В данном случае удобнее всего сформировать в чертеже произвольный вид этой детали.

Раздел 92.4 рассчитан на пользователя, имеющего опыт создания ассоциативных видов.
Построение этих видов в данном разделе подробно не рассматривается. Если вы не вла!
деете приемами работы с ассоциативными видами, рекомендуется обратиться к Тому II
Руководства пользователя и ознакомиться с Частью VII.

а)

б)

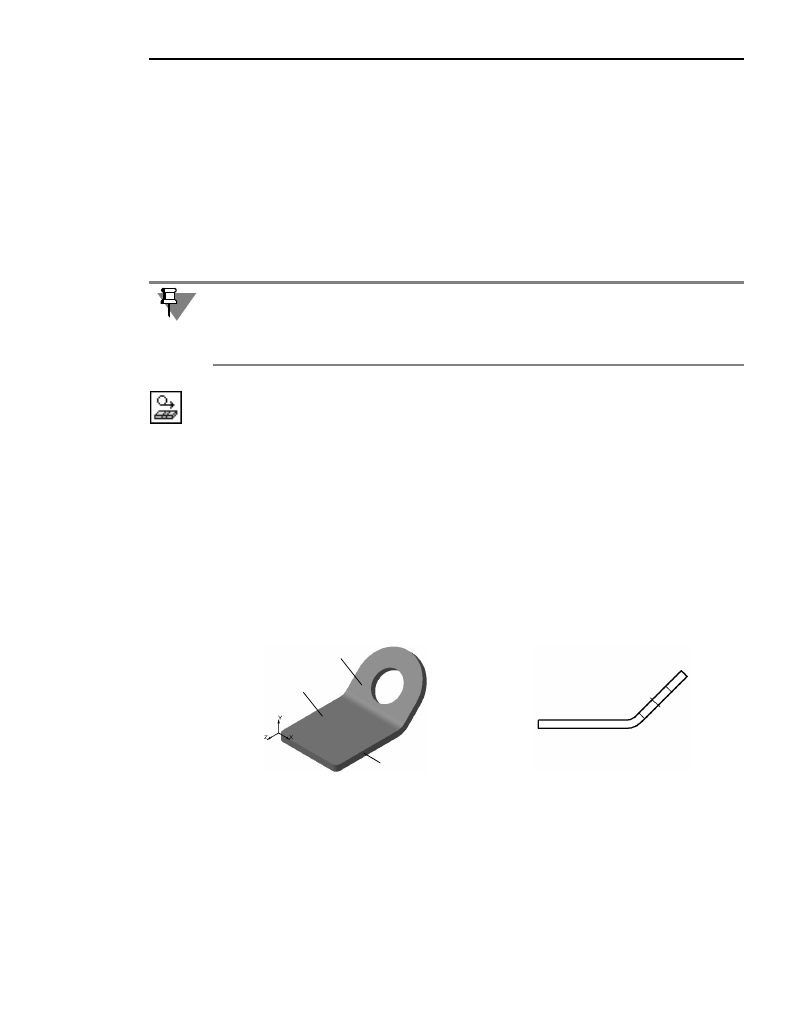

Рис. 92.8.  Листовая деталь: а) в проекции Изометрия XYZ, б) главный вид

Грань Б

Грань А

Грань В

Часть XIX. Детали из листового материала

184

При создании произвольного вида в списке

Ориентация на вкладке Параметры

Панели свойств становится доступна строка

Развертка (рис. 92.9). Выбор ее озна!

чает, что плоскость проекций вида будет параллельна грани, указанной в качестве
неподвижной при настройке параметров развертки в детали.

Если в качестве неподвижной грани была задана Грань А (см. рис. 92.8 а), то для
создания изображения развертки нужно выбрать ориентацию

Развертка.

Если в качестве неподвижной грани была задана Грань Б, то для создания изобра!
жения развертки нужно выбрать ориентацию

Сверху, Снизу или Развертка.

Если в качестве неподвижной была указана задана Грань В, то для создания изображе!
ния развертки нужно выбрать ориентацию

Сверху или Снизу.

Включите формирование развертки и отрисовку линий сгиба, настройте остальные па!
раметры вида, после чего подтвердите его создание.

Обратите внимание на то, что произвольному виду с изображением развертки автомати!
чески присваивается обозначение, содержащее условное графическое обозначение
«развернуто» и масштаб, если он отличается от масштаба, указанного в основной над!
писи.

При создании вида по стрелке и проекционного вида выбор ориентации из списка невоз!
можен, так как положение плоскостей проекций этих видов зависит от направления
взгляда. Выбирая это направление, необходимо учитывать расположение развернутой
детали.

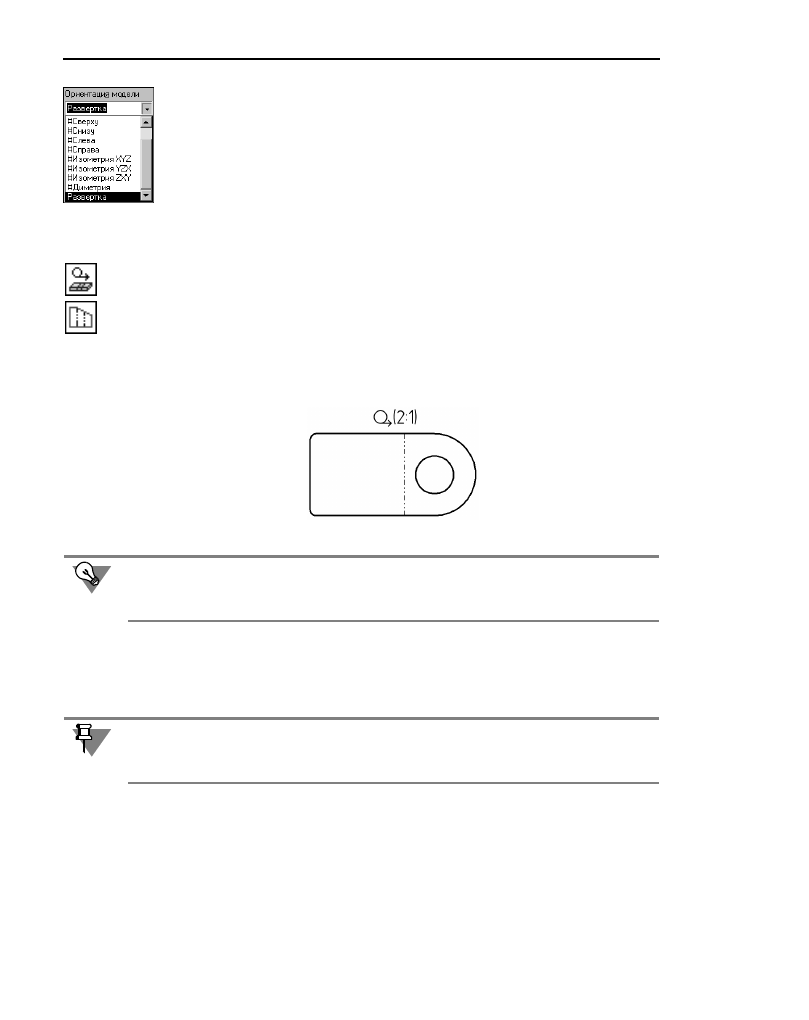

Рис. 92.9.

Рис. 92.10.  Развертка листовой детали

Использование автоматически сформированной ориентации

Развертка не является

обязательным. При необходимости вы можете вручную создать в детали нужную ориен!
тацию и использовать ее при построении развертки в чертеже.

На разрезах (сечениях) листовая деталь всегда отображается в том же состоянии, что и
на опорном виде. При изменении состояния детали на этом виде (включении или отклю!
чении развертки) разрезы (сечения) автоматически перестраиваются.

185

Глава 93.

Штамповочные элементы

При создании листовой детали в КОМПАС!3D V8 возможно построение следующих
штамповочных элементов:

▼

открытая и закрытая штамповка (рис. 93.1, а и  93.1, б),

▼

буртик (рис. 93.1, в),

▼

жалюзи (рис. 93.1, г).

Фактически создание штамповочных элементов относится не к операциям гибки, а к
операциям деформирования, когда листовой материал вытягивается и его толщина
уменьшается. При построении штамповочных элементов в листовой детали КОМПАС!
3D V8 это изменение толщины материала не учитывается.

Разгибание сгибов штамповочных элементов невозможно.

Общие приемы построения штамповочных элементов описаны в разделе 93.1, а специ!
альные приемы — в разделах 93.2–93.4.

93.1.

Общие приемы построения

После вызова команды построения штамповочного элемента на Панели свойств появля!
ются элементы управления, позволяющие настроить различные параметры элемента.
Общими для всех штамповочных элементов являются следующие параметры:

▼

направление построения,

▼

скругление основания,

▼

сохранение настроек.

93.1.1.

Направление построения

Грань листовой детали, содержащая эскиз штамповочного элемента, считается

базовой

гранью этого элемента. Вне зависимости от того, на какой из граней — внешней или
внутренней — расположен эскиз, базирующийся на нем штамповочный элемент может
быть направлен как внутрь детали, так и наружу (рис. 93.2). Толщина листового матери!
ала при этом не учитывается, благодаря чему геометрические параметры элемента не за!
висят от направления построения.



а)

б)

в)

г)

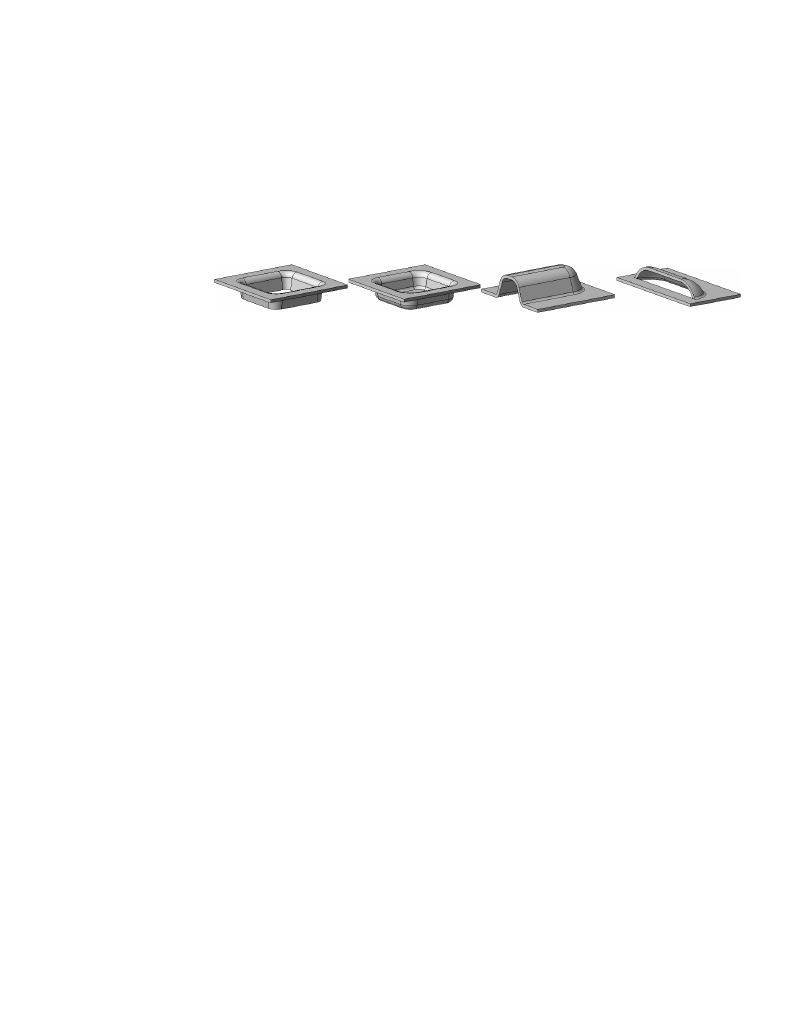

Рис. 93.1.  Штамповочные элементы

Часть XIX. Детали из листового материала

186

Прямым направлением построения считается направление наружу от базовой грани, а
обратным — внутрь. Текущее направление построения отображается на экране фантом!
ной стрелкой.

Чтобы указать, по какую сторону базовой грани будет располагаться буртик, активизи!
руйте нужный переключатель в группе

Направление построения.

93.1.2. Скругление ребер основания

Основание штамповочного элемента — часть листовой детали, где штамповочный эле!
мент соединяется с прилегающими к нему плоскими участками.

Ребра основания — ребра, образующиеся на стыках граней боковых стенок штамповоч!
ного элемента и граней прилегающих к нему плоских участков листовой детали. При
этом ребра, принадлежащие внутренним боковым граням штамповочного элемента,
считаются

внутренними ребрами основания, а принадлежащие внешними боковым

граням —

внешними ребрами основания (рис. 93.3).

Штамповочные элементы могут создаваться со скруглением ребер основания или без
скругления.

Чтобы скруглить ребра основания, включите опцию

Скругление основания и введите

радиус скругления в поле

Радиус скругления основания. Заданное значение радиуса

R используется для скругления внешних ребер основания. Радиус скругления внутрен!
них ребер равен сумме (R + S), где S — толщина листового материала. Минимальное
значение радиуса скругления ребер основания — 0.

а)

б)

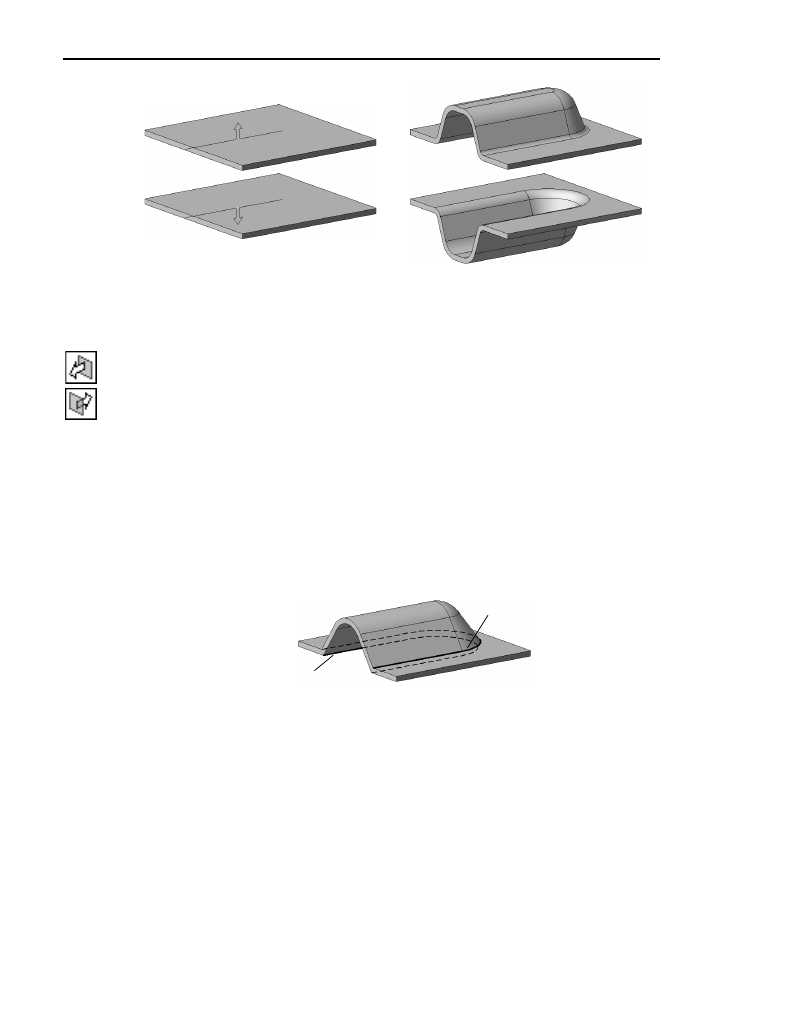

Рис. 93.2.  Направление построения штамповочного элемента:

а) выбор направления, б) результат построения

Рис. 93.3.  Внутренние и внешние ребра основания

Внутреннее

ребро

Внешнее
ребро
