255

Глава 72 Общие сведения о печати документов

72.7.

Настройка параметров вывода

Для вызова диалога настройки параметров вывода
(рис. 72.7) служит команда

Файл — Настройка

параметров вывода.

Элементы управления этого диалога представлены
в таблице 72.3.

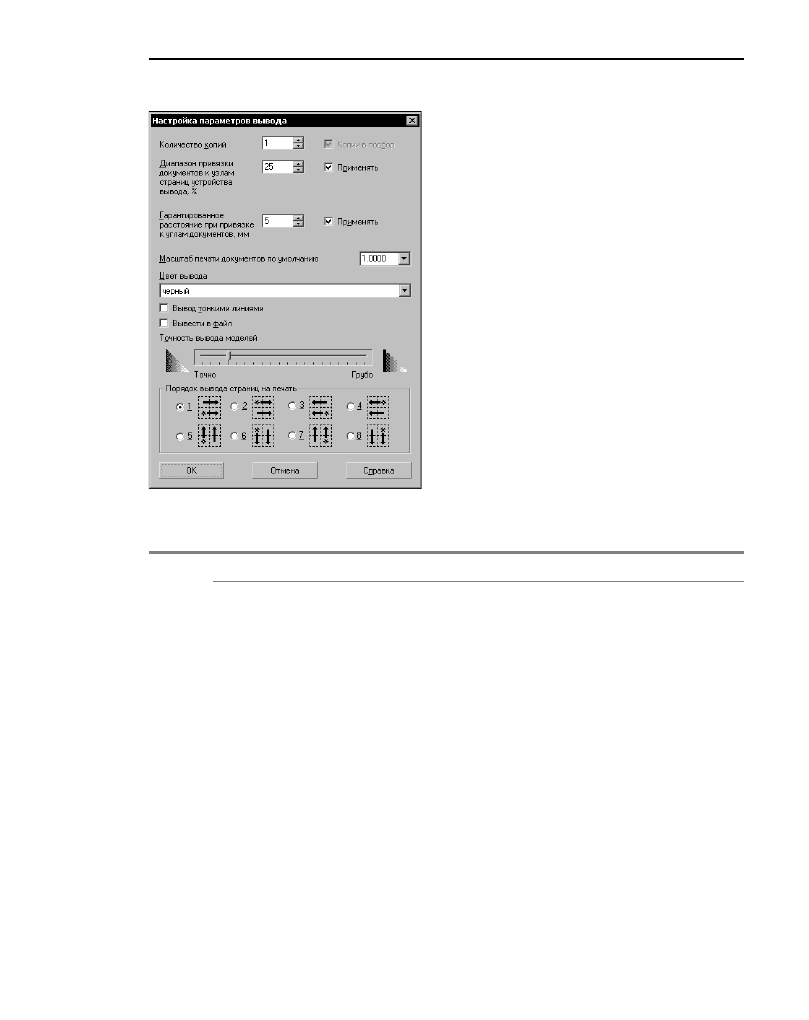

Рис. 72.7.  Настройка параметров вывода

Табл. 72.3. Диалог настройки параметров вывода

Элемент

Описание

Количество копий Поле для ввода количества печатаемых копий документа.

Копии в подбор

Опция, включение которой означает, что при печати нескольких
копий изображения, размещенного на нескольких листах, вначале
будут напечатаны все страницы первой копии, затем — все
страницы второй копии и так далее.
При выключенной опции вначале будут напечатаны все первые
страницы копий, затем — все вторые страницы и так далее.

Диапазон
привязки страниц
документа
к углам страниц
устройства
вывода

Диапазон привязки задается в процентах от длины короткой
стороны страницы.
Если включена опция

Применять, то привязка страниц документа

к углам страниц устройства вывода производится, как описано в
разделе 72.2.1
Если опция

Применять выключена, то привязка не

осуществляется.

Часть XV. Печать

256

Гарантированное
расстояние
при привязке
к углам
документов

Величина зазора (в миллиметрах) между углами документов при
размещении с привязкой к углам (см. раздел 72.2.1).
Если включена опция

Применять, то привязка углов документов

друг к другу производится с заданным зазором.
Если опция

Применять выключена, то зазор при привязке равен

нулю.

Масштаб печати
документов
по умолчанию

Поле для ввода масштаба, который будет использоваться по
умолчанию для всех документов, открытых в режиме просмотра и
добавленных в этот режим.

Цвет вывода

Список, позволяющий выбрать цвет изображения документа на
бумаге (см. табл. 72.4).

Вывод
тонкими линиями

Опция, включение которой означает, что все линии будут иметь
толщину, установленную для тонких линий в диалоге настройки
системы. По умолчанию это значение составляет 0,18 мм

*

.

Вывести в файл

Опция, позволяющая записать в файл последовательность команд
управления устройством вывода, необходимых для печати
заданного изображения. Если эта опция включена, то изображение
выводится только в файл и не выводится на бумагу.

Точность вывода
моделей

Настройка разрешения растрового изображения модели,
передаваемого на принтер. Чем выше точность, тем более
«гладким» выглядит изображение и тем больше памяти требуется
для его обработки.

Порядок вывода
страниц на печать

Разновидности порядка вывода страниц. Схема вывода,
соответствующая каждому из вариантов, показана на пиктограмме.
Данная настройка позволяет соотнести расположение страниц на
поле предварительного просмотра и последовательность их
печати. Очевидно, что настройка порядка печати имеет смысл, если
поле вывода состоит более чем из одной страницы.

* Состояние опции

Вывод тонкими линиями не влияет на толщину линий

шрифта.

Табл. 72.4. Варианты использования цветов при выводе документа на печать

Цвет вывода

Описание

Черный

Все линии и текст печатаются черным цветом, а заливки и
растровые изоборажения — оттенками серого.

Табл. 72.3. Диалог настройки параметров вывода

Элемент

Описание

257

Глава 72 Общие сведения о печати документов

72.8.

Выбор нужного принтера (плоттера) и его настройка

КОМПАС!3D V8 позволяет выводить документы на любое внешнее устройство, которое
поддерживается операционной системой. Такие драйверы входят в комплект поставки
всех современных периферийных устройств.

Подключенным, или доступным, будем называть плоттер или принтер, название которо!
го отображается в списке доступных устройств.

Чтобы выбрать нужный плоттер (принтер) и настроить его параметры, выполните следу!
ющие действия.

1. Вызовите команду

Файл — Настройка принтера/плоттера.

2. В появившемся на экране диалоге выберите нужное имя устройства из списка доступных

устройств.

3. Установите размер и ориентацию листов бумаги. Размер бумаги выбирается из списка

форматов, поддерживаемых принтером или плоттером.

4. Выберите нужный способ подачи бумаги при печати.

5. Если необходимо выполнить настройку различных параметров печати (градации оттен!

ков, интенсивность и т.д. — конкретный набор зависит от типа устройства), нажмите
кнопку

Свойства для вызова системного диалога драйвера устройства.

Установленный
для вида

*

Объекты, расположенные в разных видах, печатаются цветами,
установленными для этих видов.

Установленный
для слоя

*

Объекты, расположенные на разных слоях, печатаются цветами,
установленными для этих слоев.

Установленный
для объекта

*

Линии печатаются цветами, установленными для них в диалоге
настройки системы, заливки и штриховки — цветами,
установленными при их создании.
Изображения трехмерных объектов печатаются цветами,
установленными при настройке свойств этих объектов.

* Выбор этого варианта имеет смысл только при выводе цветного изображе!

ния на цветное устройство.

Для получения информации о том, как подключить принтер или плоттер, обратитесь к
документации на ОС Windows и имеющееся у вас устройство вывода.

Табл. 72.4. Варианты использования цветов при выводе документа на печать

Цвет вывода

Описание

Часть XV. Печать

258

72.9.

Особенности вывода документов
на векторные устройства

Печать документов КОМПАС!3D V8 на векторных устройствах (например, плоттерах)
имеет некоторые особенности.

▼

Документам, которые будут напечатаны на векторном устройстве, следует присвоить
специальные оформления, в которых используются векторные шрифты. Эти оформле!
ния хранятся в системной библиотеке Vector.lyt.

Изменение оформления текущего и новых графических документов описано в
разделе 40.1 на с. 23; текущего и новых текстовых документов — в разделе 64.2.

▼

Такие графические объекты, как шрифты TrueType, сплошные заливки цветом и растро!
вые изображения, не могут быть корректно выведены на векторное устройство. Поэтому
при попытке напечатать документ, содержащий перечисленные объекты, на экране по!
является предупреждение (рис. 72.8).

В нем перечислены документы, в которых обнаружены
шрифты True Type, растровые изображения и заливки, а
также типы объектов (например, размеры, макроэлемен!
ты и т.д.), содержащих шрифты True Type, растры и за!
ливки.

Вы можете отказаться от вывода растровых изображе!
ний и заливок, либо указать, выводить или не выводить
эти документы, нажав соответствующую кнопку диалога.

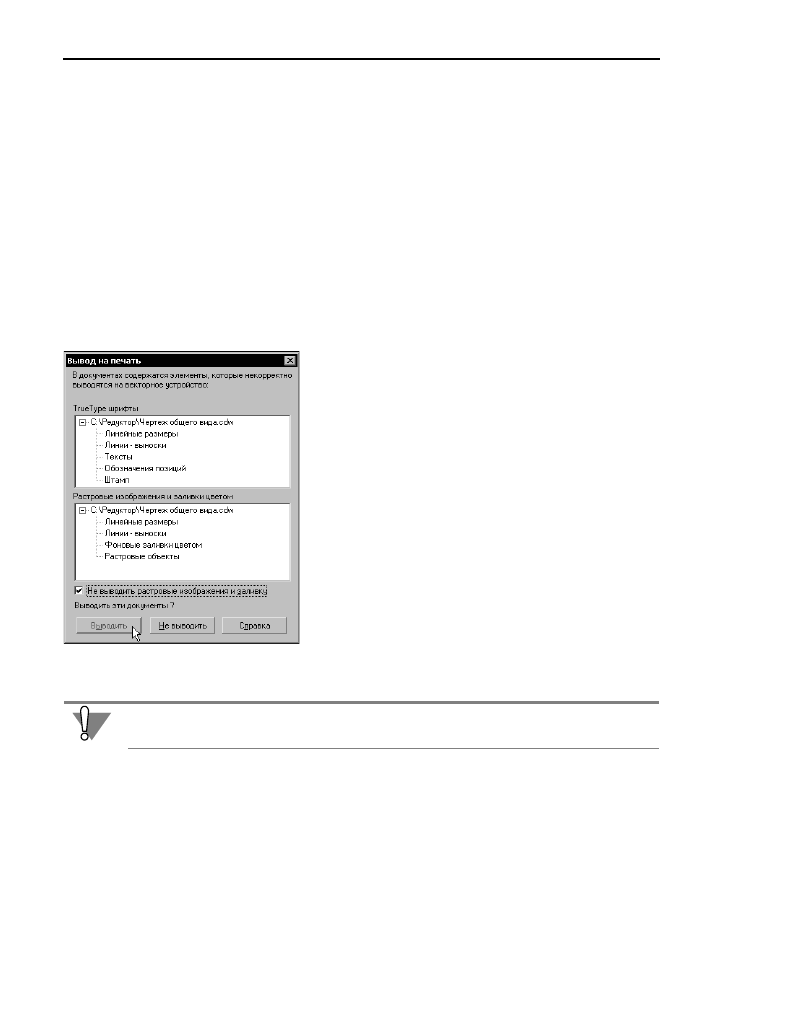

Рис. 72.8.  Предупреждение при печати

на векторное устройство

При подтверждении вывода перечисленных в диалоге документов следует иметь в виду,
что гарантии корректной печати указанных объектов отсутствуют.
