251

Глава 72 Общие сведения о печати документов

ние координатных осей, а ее координаты отображаются в полях на Панели свойств. Вы
можете ввести в эти поля новые значения, подтверждая ввод нажатием клавиши <Enter>.
Текущие документы будут размещены на поле вывода так, чтобы базовая точка заняла
указанное положение.

▼

Возможно задание только таких координат базовой точки, при которых все текущие до!
кументы умещаются на поле вывода. Таким образом, смещение документов вверх и
вправо не ограничено, а вниз и влево — ограничено габаритами поля вывода.

К нескольким выделенным документам можно применять команды

Повернуть по ча

совой стрелке и Повернуть против часовой стрелки.

Возможно также одновременное изменение масштаба выделенных документов. Для
этого нужно ввести требуемое значение масштаба в соответствующее поле на Панели
свойств и нажать клавишу <Enter>.

72.3.

Масштаб просмотра

По умолчанию поле вывода отображается на экране в таком масштабе, чтобы оно было
видно полностью.

Текущий масштаб отображения поля вывода показывается в одноименном поле на Па!
нели управления.

Если документов много (или выбранный документ содержит несколько страниц), то мас!
штаб отображения поля вывода оказывается слишком мелким. Это создает неудобства
при размещении документов.

Вы можете увеличить масштаб отображения поля вывода так, чтобы границы страниц и
печатаемое изображение были хорошо видны на экране.

Для этого вызовите команду

Увеличить масштаб или нажмите кнопку <+> на дополни!

тельной (цифровой) клавиатуре. Текущий масштаб будет увеличен в 1,2 раза.

Вы можете также увеличить масштаб произвольного участка поля вывода. Для этого вы!
зовите команду

Увеличить масштаб рамкой. После этого щелкните мышью в точке

первого угла рамки, которая должна охватить увеличиваемую область. Затем переме!
щайте курсор для достижения нужного размера рамки. При этом на экране будет отоб!
ражаться фантом рамки.

После фиксации второго угла рамки изображение будет увеличено таким образом, что!
бы область поля вывода, ограниченная рамкой, занимала всю площадь окна.

Кроме того, возможно задание произвольного масштаба отображения. Для этого введи!
те нужное значение в поле

Текущий масштаб на Панели управления и нажмите клави!

шу <Enter>.

Уменьшение масштаба производится командой

Уменьшить масштаб или нажатием

клавиши <–> на дополнительной клавиатуре.

Вы можете также вернуться к одному из предыдущих масштабов отображения поля вы!
вода. Для этого вызовите команду

Вид — Масштаб — Предыдущий. Чтобы вновь пе!

рейти к следующему масштабу отображения, вызовите команду

Вид — Масштаб —

Последующий.

Чтобы вернуться к масштабу, при котором на экране видно все поле вывода целиком, на!
жмите кнопку

Показать все.

Часть XV. Печать

252

Когда масштаб отображения поля вывода увеличен, на экране отображается ограничен!
ная область этого поля. Чтобы, не изменяя масштаб, увидеть другие области поля выво!
да, воспользуйтесь командой сдвига изображения.

Для вызова команды нажмите кнопку

Сдвинуть.

После этого форма курсора изменится: он превратится в четырехстороннюю стрелку.

Перемещайте курсор, удерживая нажатой левую кнопку мыши. Вслед за движением кур!
сора будет прокручиваться поле вывода с размещенными на нем документами. Если до!
стигнут край экрана и необходимо продвинуть поле вывода еще дальше, отпустите кноп!
ку мыши, переместите курсор в нужное положение, а затем вновь нажмите левую кнопку
мыши и продолжайте прокрутку поля печати.

72.4.

Печать части изображения

Вы можете напечатать не весь текущий документ целиком, а только его часть — область,
ограниченную прямоугольником произвольных размеров.

Для этого активизируйте переключатель

Указать часть на Панели свойств.

На экране появится
диалог, в котором
показан текущий до!
кумент и рамка, ог!
раничивающая печа!
таемую часть (рис.
72.5).

По умолчанию раз!
меры рамки соот!
ветствуют габаритам
изображения.

Чтобы изменить раз!
меры рамки, введите
нужные значения в
поля группы

Отступ

в левой части диало!
га. Можно также пе!
реместить стороны
или углы рамки мы!
шью.

Завершив настрой!
ку, закройте диалог.

После этого на поле вывода будет отображаться не весь документ, а только указанная
часть.

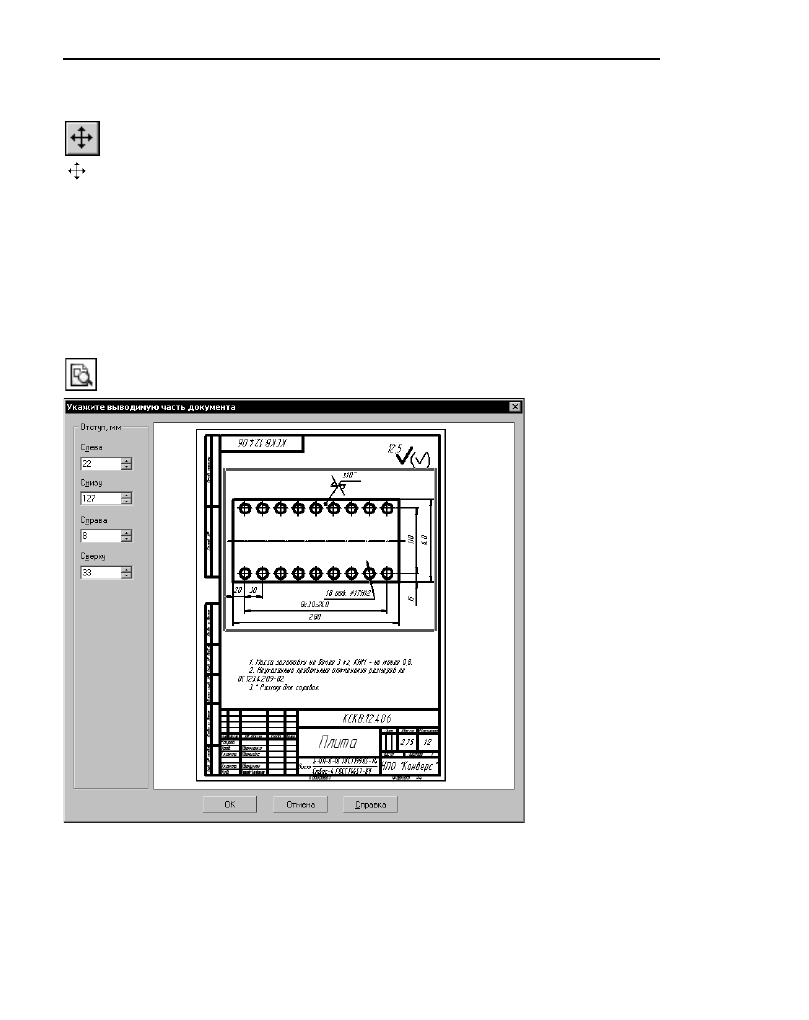

Рис. 72.5.  Диалог указания печатаемой части документа

253

Глава 72 Общие сведения о печати документов

Вы можете управлять способом печати текущего документа с помощью переключателей
группы

Способ вывода на Панели свойств. Активизация переключателя Вывести часть

текущего документа отображает на поле вывода область документа, ограниченную
рамкой, активизация переключателя

Вывести текущий документ полностью — весь

документ целиком.

72.5.

Отмена печати указанных страниц

В том случае, если документы (или один документ) не умещаются на том формате, кото!
рый может вывести подключенный принтер или плоттер, система автоматически разме!
щает изображение на дополнительных форматах (страницах).

Вы можете управлять выводом каждой страницы. Для отмены печати каких!либо стра!
ниц выполните следующие действия.

1. Вызовите команду

Сервис — Включить/Выключить листы.

Система перейдет в режим указания страниц на поле печати. Индикатором этого режима
является отображение нажатой кнопки

Включить/Выключить листы. В этом режиме

не выполняются никакие действия по компоновке документов.

2. Щелкните мышью внутри страницы, печать которой требуется запретить. При этом из!

менится цвет, которым эта страница изображена на экране. Повторный щелчок мышью
внутри отмеченной ранее страницы отменяет запрет на ее печать.

3. Для выхода из режима указания страниц вновь вызовите команду

Включить/Выклю

чить листы или отожмите соответствующую кнопку.

72.6.

Установка фильтров вывода

Иногда требуется вывести документ таким образом, что!
бы некоторые объекты оформления или некоторые гра!
фические объекты не были напечатаны.

Управление выводом объектов документа производится
в диалоге (рис. 72.6), вызываемом командой

Сервис —

Фильтры вывода на печать. Элементы управления
этого диалога представлены в таблице 72.2.

Часть документа можно переместить, повернуть на поле вывода или промасштабировать
так же, как и целый документ.

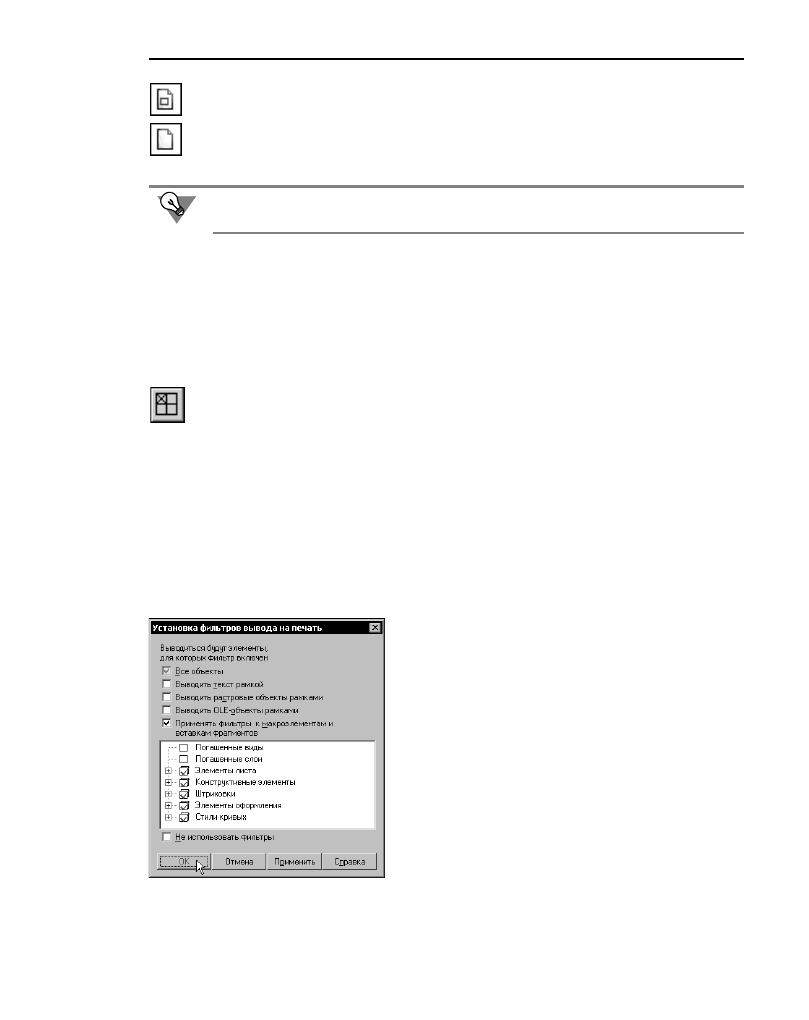

Рис. 72.6.  Фильтры вывода на печать

Часть XV. Печать

254

Завершив установку фильтров, нажмите кнопку

Применить. Документ на экране будет

перерисован в соответствии с настройкой фильтров. Если необходимо, переустановите
фильтры.

Если вы используете одну и ту же настройку при печати всех документов, то, чтобы не
устанавливать фильтры каждый раз перед печатью, можно настроить КОМПАС!3D V8
так, чтобы необходимые фильтры использовались по умолчанию.

Для этого, находясь в обычном режиме работы с КОМПАС!3D V8, вызовите команду
Сервис — Параметры… — Система — Графический редактор — Фильтры вывода
на печать. На экране появится такой же диалог установки фильтров, как и при работе в
режиме предварительного просмотра. Установите в нем требуемые фильтры.

Табл. 72.2. Диалог установки фильтров вывода на печать

Элемент

Описание

Список элементов Структурированный список элементов, из которых состоит

документ. На печать будут выводиться те элементы, фильтр для
которых включен (рядом с названием элемента стоит «галочка»).

Все объекты

Опция, позволяющая включить или выключить печать сразу всех
элементов документа.

Выводить текст
рамкой

Опция, включение которой означает, что все текстовые надписи
выводимых документов будут печататься в виде габаритных рамок.

Применять
фильтры к
макроэлементам
и вставкам

Опция, включение которой означает, что все настроенные в данном
диалоге фильтры будут распространяться также на
геометрические объекты, входящие в состав макроэлементов и
вставленных в документ фрагментов.

Выводить
растровые
объекты рамками

Опция, включение которой означает, что вместо растровых
объектов на печать будут выведены их габаритные рамки.

Не использовать
фильтры

Опция, включение которой отменяет использование всех
установленных фильтров. После ее выключения фильтры вновь
начнут действовать в соответствии с имевшейся настройкой.
