259

Глава 73.

Печать графических документов и моделей

Чтобы напечатать графический документ или модель, выполните следующие действия.

1. Вызовите команду

 Предварительный просмотр.

Если в главном окне системы открыт один документ, он будет сразу показан в режиме
предварительного просмотра (см. раздел 72.1 на с. 246).

Если открыто несколько документов, на экране появится диалог выбора документов для
печати. Вы можете выбрать один или сразу несколько документов, выделив их в списке.
Кроме того, нажав кнопку

Из файла, можно выбрать для печати закрытые документы.

Выбранные документы будут показаны в режиме предварительного просмотра.

2. В режиме предварительного просмотра скомпонуйте и настройте изображение (см. раз!

делы 72.2 –72.7).

Чтобы отказаться от печати какого!либо документа или какого!либо листа многолисто!
вого документа, выделите его и вызовите команду

Файл — Удалить из просмотра.

Чтобы добавить документы в набор для печати, вызовите команду

Файл — Добавить

документ. В появившемся диалоге выберите нужное имя файла (или несколько имен
файлов).

3. Вызовите команду

Файл — Печать.

260

Глава 74.

Печать текстовых документов и спецификаций

Чтобы напечатать текстовый документ или спецификацию, вызовите команду

Файл —

Печать.

На экране появится диалог настройки печати текс!
товых документов (рис. 74.1).

Элементы управления этого диалога представлены
в таблице 74.1.

Настроив параметры печати, нажмите кнопку

OK

для начала вывода на бумагу.

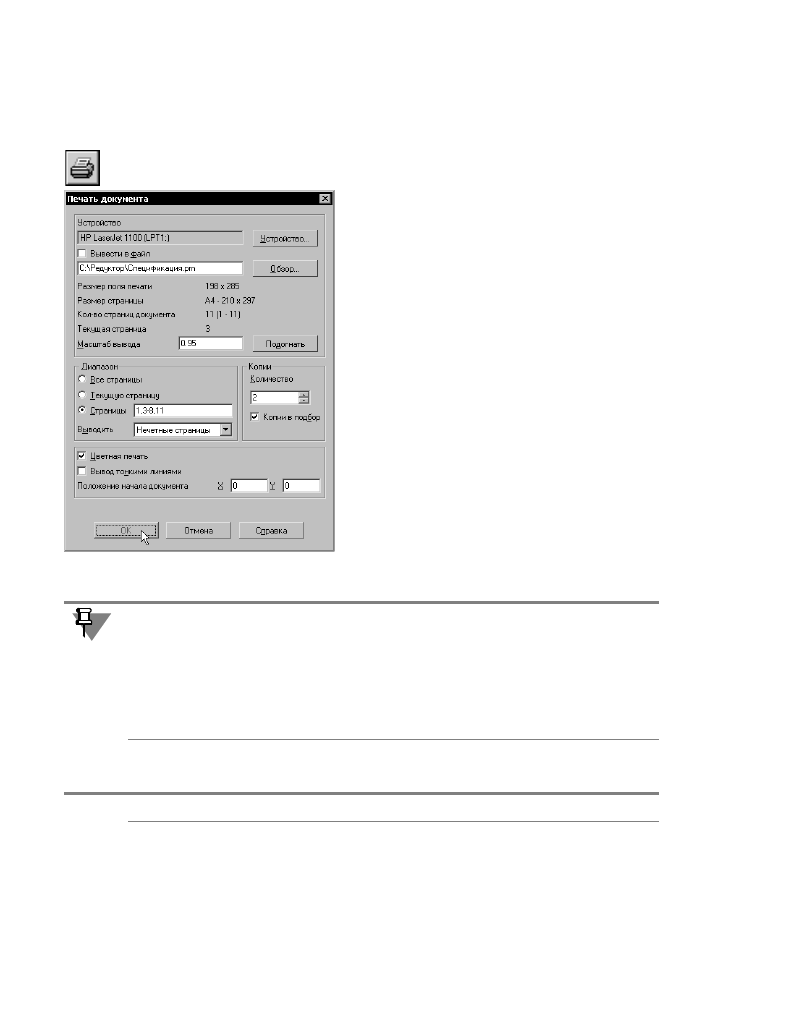

Рис. 74.1.  Диалог настройки печати

текстовых документов

Воспользовавшись командой

Файл — Предварительный просмотр, вы можете пе!

рейти в режим предварительного просмотра перед печатью (см. раздел 72.1 на с. 246).
Настройка вывода текстовых документов в этом режиме не так удобна, как в специаль!
ном диалоге.
Однако режим предварительного просмотра и пробную печать из этого режима можно
использовать, чтобы подобрать оптимальные масштаб вывода и положение начала до!
кумента.

Табл. 74.1. Диалог настройки печати текстовых документов

Элемент

Описание

Устройство

Справочное поле с именем принтера, который установлен как
текущий. Чтобы назначить другое устройство вывода, нажмите
кнопку

Устройство....

261

Глава 74 Печать текстовых документов и спецификаций

Вывести в файл

Опция, позволяющая записать в файл последовательность команд
управления устройством вывода, необходимых для печати
заданного изображения. Имя файла формируется системой
автоматически. Оно совпадает с именем документа и имеет
расширение prn. Чтобы изменить расположение и имя файла, в
который будет напечатан документ, нажмите кнопку

Обзор.

Размер поля
печати,
Размер страницы,
Количество
страниц
документа,
Текущая страница

Справочные данные.

Масштаб вывода Поле для ввода значения масштаба при печати. Для

автоматического вписывания документа в реальное поле печати
принтера нажмите кнопку

Подогнать.

Диапазон

Группа элементов, позволяющая выбрать диапазон страниц
документа для вывода на печать (см. табл. 74.2).

Количество

Поле для задания количества копий документа, которое
необходимо напечатать.

Копии в подбор

Опция, включение которой означает, что при печати нескольких
копий документа вначале будут напечатаны все листы первой
копии, затем — все листы второй копии и так далее.
При выключенной опции вначале будут напечатаны все первые
страницы копий, затем — все вторые страницы и так далее.

Цветная печать

Включите эту опцию, если будет производиться вывод на цветное
устройство (принтер, плоттер и т.д.), и требуется напечатать текст и
иллюстрации теми же цветами, которыми они отображаются на
экране.

Вывод
тонкими
линиями

Опция, включение которой означает, что все линии (например,
рамка, изображение во вставленных фрагментах) будут иметь
толщину, установленную для тонких линий в диалоге настройки
системы. По умолчанию это значение составляет 0,18 мм

*

.

Положение
начала документа

Поля координат левого нижнего угла габаритной рамки документа
относительно левого нижнего угла поля вывода.

* Состояние опции

Вывод тонкими линиями не влияет на толщину линий

шрифта.

Табл. 74.1. Диалог настройки печати текстовых документов

Элемент

Описание

Часть XV. Печать

262

Табл. 74.2. Элементы группы Диапазон

Элемент

Описание

Все страницы

Будут напечатаны все страницы документа.

Текущую
страницу

Будет напечатана только текущая страница (на которой находился
курсор перед вызовом команды печати).

Страницы

Будут напечатаны страницы, имеющие указанные номера и/или
принадлежащие указанному диапазону. Номера и диапазоны
разделяются запятыми. Например, 1, 3, 6–13, 17, 22–25.

Выводить

Список, позволяющий указать, какие страницы диапазона
требуется напечатать (

все страницы, только четные, только

нечетные).
