25

Глава 40. Управление листами

В этом случае можно сделать так, чтобы все новые документы сразу создавались с тре!
буемыми параметрами.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры первого листа/Параметры новых листов.

Выбирая в левой части диалога пункты

Формат и Оформление, вы можете настроить

эти свойства для листов всех будущих чертежей.

40.2.

Добавление листа

Доступно два способа добавления в чертеж нового листа.

▼

С помощью Главного меню. Вызовите команду

Вставка — Лист. Справа от имеющихся

в чертеже листов появится новый лист. Его оформление и формат будут определяться
настройкой, сделанной для новых листов чертежей. При необходимости эти свойства
можно изменить (см. раздел 40.1).

▼

С помощью

Менеджера документа. Для этого выполните следующие действия.

1. Вызовите

Менеджер документа.

2. Выделите в

Дереве листов, видов и слоев объект Листы.

3. Нажмите на Панели инструментов

Менеджера документа кнопку Создать лист. В ко!

нец

Списка листов, видов и слоев будет добавлена строка, соответствующая создан!

ному листу. При необходимости измените свойства листа.

4. Нажмите кнопку

ОК диалога Менеджер документа. Он будет закрыт, а добавленный

лист появится на экране справа от имеющихся листов.

40.3.

Удаление листа

Для удаления листа из чертежа выполните следующие действия.

1. Вызовите

Менеджер документа.

2. Выделите в

Дереве листов, видов и слоев объект Листы.

3. В

Списке листов, видов и слоев выделите строку, соответствующую удаляемому лис!

ту, и нажмите кнопку

Удалить.

4. Нажмите кнопку

ОК диалога Менеджер документа. Он будет закрыт, а удаленный

лист исчезнет с экрана.

40.4. Переключение между листами

Все листы многолистового чертежа отображаются на экране одновременно. Однако, при
вычерчивании объектов обычно устанавливается такой масштаб отображения, при кото!
ром виден только один лист или часть листа. Все остальное при этом оказывается за пре!
делами экрана.

Существование чертежа без листов невозможно. Поэтому единственный оставшийся в
чертеже лист удалить нельзя.

Часть VI.

Создание чертежей

26

Лист, который расположен так, что захватывает центр окна документа (без учета облас!
ти, занимаемой Деревом построения), считается

текущим. Его номер отображается в

списке листов на панели

Управление листами (рис. 40.2).

Чтобы сделать текущим другой лист, можно воспользоваться линейками
прокрутки, командой

Сдвинуть, или специальной панелью Управление

листами. Описание элементов управления этой панели представлено в
таблице 40.1.

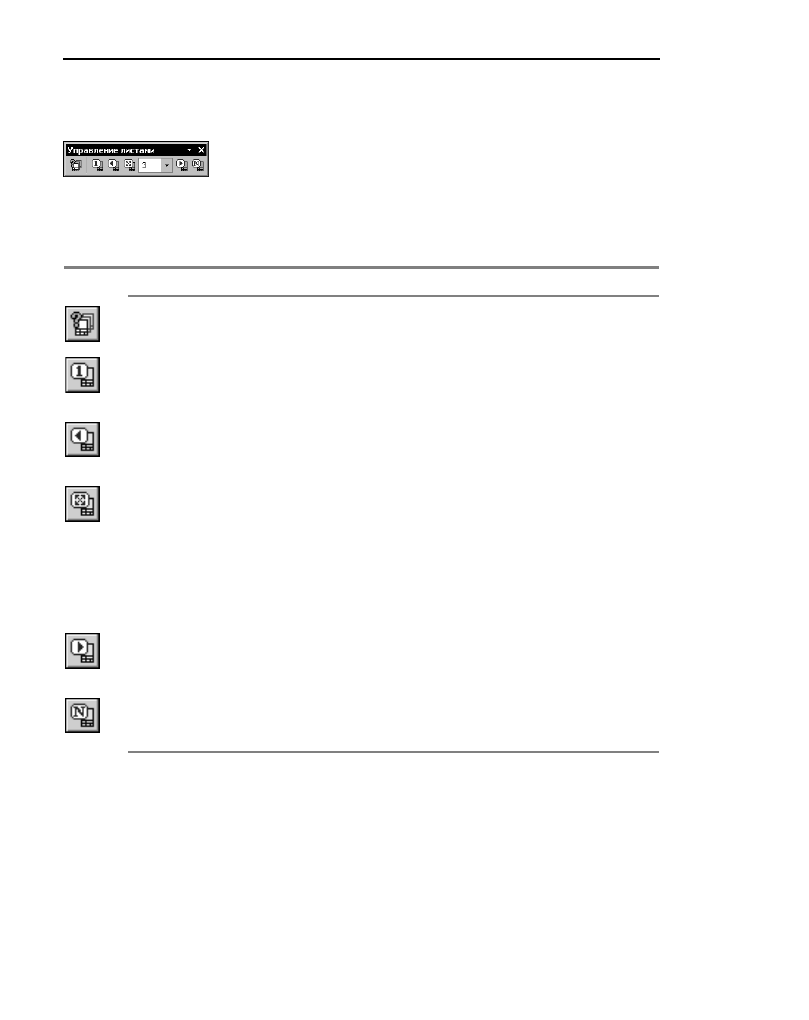

Рис. 40.2.  Панель

Управление
листами

Табл. 40.1. Панель Управление листами

Элемент

Позволяет

Менеджер
документа

Вызвать диалог

Менеджер документа.

Первый лист

Сделать текущим первый лист документа. Масштаб отображения
не изменяется.
Кнопка недоступна, если первый лист является текущим.

Предыдущий лист Сделать текущим лист, предшествующий листу, который является

текущим в данный момент. Масштаб отображения не изменяется.
Кнопка недоступна, если первый лист является текущим.

Показать лист

Показать текущий лист полностью. При этом масштаб отображения
изменятся так, чтобы текущий лист полностью умещался в окне
чертежа, а положение текущего листа изменяется так, чтобы его
центр совпадал с центром окна чертежа.

Список листов

Выбрать текущий лист. Разверните список и укажите в нем номер
нужного листа. Лист с выбранным номером будет показан на
экране без изменения масштаба.

Последующий
лист

Сделать текущим лист, следующий за листом, который является
текущим в данный момент. Масштаб отображения не изменяется.
Кнопка недоступна, если последний лист является текущим.

Последний лист

Сделать текущим последний лист документа. Масштаб
отображения не изменяется.
Кнопка недоступна, если последний лист является текущим.

27

Глава 40. Управление листами

40.5.

Нумерация листов

Чтобы задать правила за!
полнения граф Количество
листов и Номер листа в ос!
новных надписях текущего
документа, вызовите ко!
манду

Сервис — Парамет

ры... — Текущий доку
мент — Нумерация
листов.

На экране появится диалог
настройки нумерации лис!
тов (рис. 40.3). Элементы
этого диалога представле!
ны в таблице 40.2.

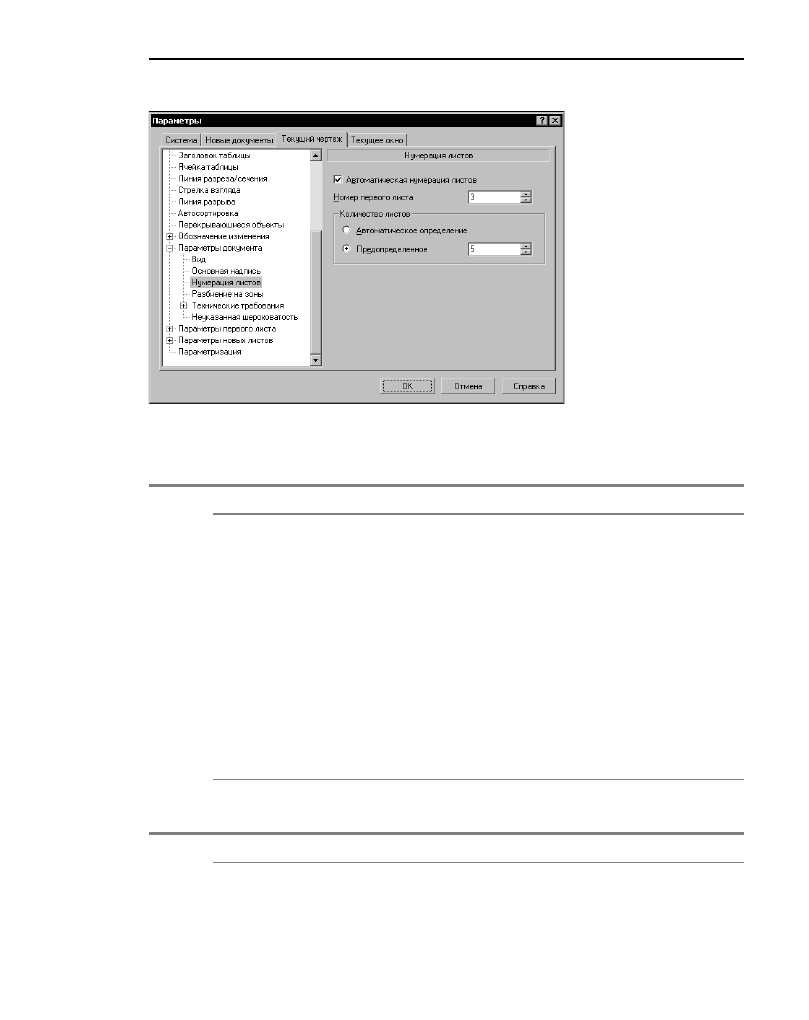

Рис. 40.3.  Диалог настройки нумерации листов текущего чертежа

Табл. 40.2. Диалог настройки нумерации листов

Элемент

Описание

Автоматическая
нумерация
листов

Опция, управляющая автонумерацией листов.
Если она включена, всем листам документа автоматически
присваиваются порядковые номера.
Если опция выключена, то графа Номер листа в основной
надписи текущего документа не заполняется. Вы можете ввести
произвольный номер для каждого листа документа.

Номер
первого листа

Поле, содержащее номер первого листа — номер, с которого
начнется автоматическая нумерация. По умолчанию он равен
единице. Вы можете ввести или задать счетчиком нужное
значение. Поле доступно при включенной опции
Автоматическая нумерация листов.

Количество листов

Группа переключателей, позволяющая указать способ
определения количества листов документа (табл. 40.3).

Табл. 40.3. Способы определения количества листов документа

Переключатель

Описание

Автоматическое
определение

Переключатель, позволяющий автоматически подсчитать
фактическое количество листов текущего документа и занести
полученное число в соответствующую графу основной надписи.

Часть VI.

Создание чертежей

28

Предопределенное

Переключатель, позволяющий задать произвольное число,
которое будет занесено в графу Количество листов основной
надписи каждого листа текущего документа.
Таким образом можно сформировать документ, являющийся
частью другого документа.

Табл. 40.3. Способы определения количества листов документа

Переключатель

Описание
