Часть VI

Создание чертежей

18

Глава 39.

Из чего состоит чертеж

Помимо графического изображения, чертеж содержит рамку, основную надпись, знак
неуказанной шероховатости и технические требования. Геометрическая характеристика
листа — формат. Она включает в себя собственно формат (А1, А2 и т.д), а также крат!
ность и ориентацию.

Если чертеж включает несколько листов, то для каждого из них можно задать собствен!
ный формат, а также выбрать нужный тип основной надписи.

39.1.

Листы

Каждый лист отображается в чертеже в виде внешней и внутренней рамок формата с ос!
новной надписью. Все листы одного чертежа показываются на экране одновременно.
Они располагаются вплотную друг к другу слева направо в порядке создания.

Листы никак не связаны с изображением, хранящимся в чертеже. Условно можно счи!
тать их лежащими в специальном слое, который расположен поверх всех графических
объектов. Поэтому при удалении листа изображение, находившееся «под ним», остается
на своем прежнем месте, а рамка вокруг него и соответствующая основная надпись ис!
чезают.

При создании нового чертежа в нем автоматически создается первый лист. При необхо!
димости вы можете добавить листы. Это можно сделать в любой момент работы над чер!
тежом. Также в любое время можно изменить параметры любого листа. Подробнее об
управлении листами документа рассказано в главе 40.

39.2.

Виды

Вид является составной частью чертежа, служащей «контейнером» для изображения.
Внутри вида графические объекты могут располагаться на одном или нескольких слоях
(подробнее о слоях см. главу 44). Существование изображения вне слоя и вида невоз!
можно.

Основными характеристиками вида являются

масштаб и положение. Изменение масш!

таба и положения вида приводит к масштабированию и перемещению всех объектов,
расположенных в этом виде.

Чертежи, создаваемые в КОМПАС!3D V8, могут включать до 2 147 483 647 видов.

Вид чертежа не обязательно должен содержать какую!либо проекцию детали в строго
геометрическом толковании. Это может быть любое изолированное изображение.

Не обязательно также и само разбиение чертежа на виды. Все изображение на чертеже,
если это удобно при работе, может располагаться в одном виде.

Это не относится к техническим требованиям и знаку неуказанной шероховатости — они
не принадлежат ни одному виду и ни одному слою).

19

Глава 39. Из чего состоит чертеж

При создании нового чертежа система автоматически формирует в нем специальный
системный вид с нулевым номером, а в виде — системный слой с нулевым номером.

Если пользователь не создавал никаких других видов и/или слоев, то все создаваемые
объекты в чертеже будут помещаться в системный вид на системный слой.

Таким образом, сразу же после создания нового чертежа вы можете приступать к вычер!
чиванию изображения, не заботясь о создании вида.

Внутри фрагмента разбиение на виды невозможно, так как по сути фрагмент сам анало!
гичен системному виду чертежа.

Работа с видами подробно описана в главах 42 и 43.

39.3.

Знак неуказанной шероховатости

Этот знак практически всегда присутствует на чертежах машиностроительных деталей.
При работе в КОМПАС!3D V8 возможно автоматическое формирование и размещение
знака.

39.3.1. Простановка знака

Для простановки знака неуказанной шероховатости на чертеже вызовите команду
Вставка — Неуказанная шероховатость — Ввод…

На экране появится диалог ввода и редактирования знака (рис. 39.1). Его элементы уп!
равления представлены в табл. 39.1.

В этом случае черчение будет вестись «в натуральную величину». О черчении в масштабе
см. раздел 42.1 на с. 34.

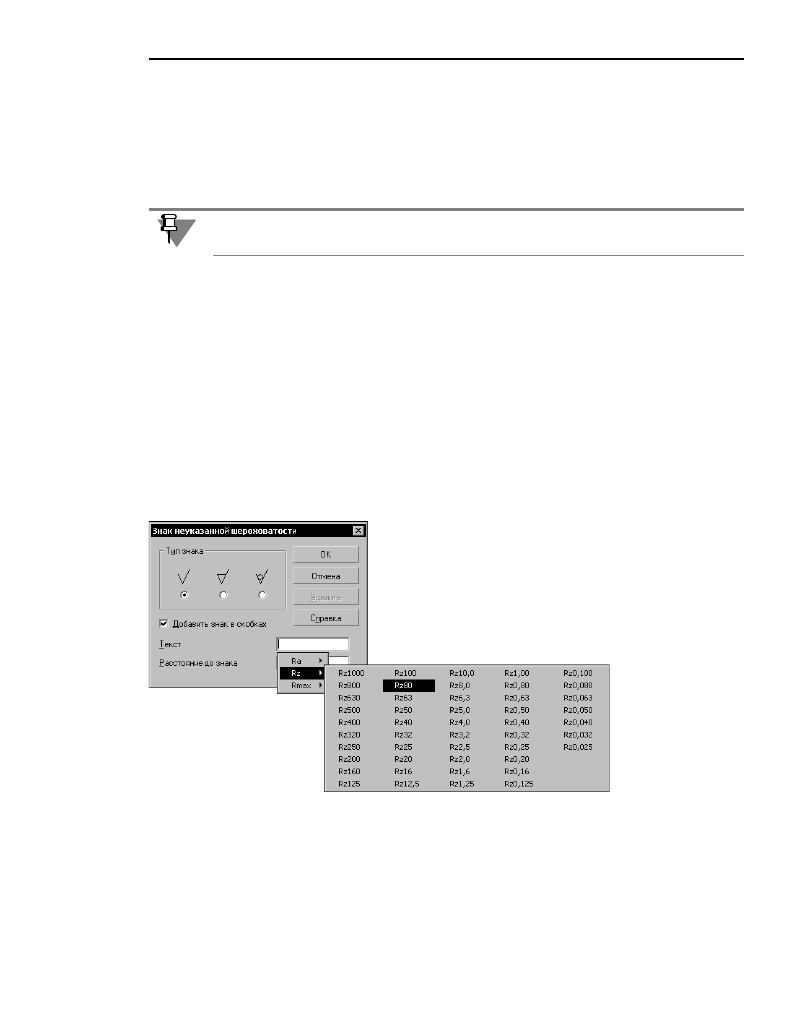

Рис. 39.1.  Диалог ввода и редактирования знака

Часть VI.

Создание чертежей

20

После закрытия диалога кнопкой

ОК знак появляется в правом верхнем углу первого

листа чертежа.

39.3.2. Настройка параметров текста знака неуказанной шероховатости

Задание параметров текста знака неуказанной шероховатости при его создании невоз!
можна. Эти параметры определяются настройкой документа.

Чтобы настроить параметры текста неуказанной шероховатости, вызовите команду
Сервис — Параметры... — Текущий чертеж — Параметры документа — Неука
занная шероховатость.

В правой части появившегося диалога расположены элементы управления параметрами
текста. Эти элементы представлены в таблице 64.3 на с. 205.

После выхода из диалога параметров отрисовка текста неуказанной шероховатости из!
менится в соответствии с выполненной настройкой.

Настройка параметров текста неуказанной шероховатости хранится в самом чертеже и
не изменяется при его передаче на другое рабочее место.

Если вы используете одни и те же параметры текста для обозначений неуказанной ше!
роховатости во всех чертежах, то выполнение соответствующей настройки в каждом
чертеже нерационально. В этом случае можно сделать так, чтобы все новые чертежи
сразу создавались с требуемыми настройками неуказанной шероховатости.

Табл. 39.1. Диалог ввода и редактирования знака неуказанной шероховатости

Элемент

Описание

Тип знака

Группа опций, позволяющая выбрать тип знака шероховатости: без
указания вида обработки, с удалением слоя материала или без
удаления слоя материала.

Добавить знак
в скобках

Опция, управляющая отрисовкой знака в скобках.

Текст

Текст надписи. Он может быть введен с клавиатуры или выбран из
пользовательского меню (рис 39.1). Вызов пользовательского
меню осуществляется двойным щелчком в заполняемом поле (не
путать это действие с вызовом контекстного меню, которое также
доступно в этом поле).

Расстояние
до знака

*

* Данное поле присутствует в диалоге, если при настройке обозначений ше!

роховатости в текущем документе было выбрано соответствие предыду!
щей редакции ГОСТ2.309–73 (см. Том I, раздел 27.3.3).

Поле для ввода вертикального расстояния от текста надписи до
знака шероховатости.

Удалить

Кнопка, позволяющая удалить знак. Доступна после создания
знака.
