КОМПАС-3D V8. Руководство пользователя - часть 63





21

Глава 39. Из чего состоит чертеж

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры документа — Неуказанная шероховатость. Уста!
новите необходимые значения, как описано выше.

Эта настройка распространяется только на чертежи, созданные после ее выполнения.
Чертежи, существовавшие до выполнения настройки, не изменяются.

39.3.3. Редактирование и удаление знака

Вы можете изменить знак неуказанной шероховатости в диалоге его редактирования
(рис. 39.1). Для вызова диалога существует три способа:

двойной щелчок левой кнопкой мыши по знаку,

вызов из его контекстного меню команды

Редактировать неуказанную шерохова

тость,

вызов команды

Вставка — Неуказанная шероховатость — Ввод….

Чтобы изменить расположение знака на чертеже, перейдите в режим размещения знака.
Для этого существует два способа:

вызов команды

Ручное размещение из контекстного меню знака,

вызов команды

Вставка — Неуказанная шероховатость — Размещение.

На экране появляется габаритная рамка знака и подсвечивается точка его привязки. Знак
можно «перетащить» мышью за характерную точку в любое место чертежа.

Чтобы восстановить умолчательное положение знака

1

, вызовите из его контекстного

меню команду

Авторазмещение.

Для удаления знака неуказанной шероховатости существует три способа:

нажатие кнопки

Удалить в диалоге редактирования знака (табл. 39.1 на с. 20),

вызов команды

Удалить неуказанную шероховатость из контекстного меню знака,

вызов команды

Редактор — Удалить — Неуказанная шероховатость.

39.4.

Технические требования

Технические требования являются частью чертежа. Они дополняют графическую ин!
формацию, содержащуюся в видах и сечениях, и позволяют изготовить деталь или узел
в точном соответствии с замыслом конструктора.

Чтобы перейти к вводу текста технических требований, вызовите команду

Вставка —

Технические требования — Ввод. Система перейдет в режим ввода технических тре!
бований.

В этом режиме доступны все возможности ввода, редактирования и форматирования
текста (см. главу 62). Использование текстовых шаблонов (см. раздел 62.9.6 на с. 172)
позволит значительно ускорить создание технических требований, исключив повторный
ввод часто применяющихся пунктов.

1. По умолчанию знак неуказанной шероховатости размещается в правом верхнем углу первого лис!

та чертежа на расстоянии 7 мм от верхней линии рамки и 8 мм от правой линии рамки.

Часть VI.

Создание чертежей

22

Текст вводится строго в заданных для размещения технических требований границах (по
ширине основной надписи чертежа). При достижении правой границы выполняется ав!
томатический переход на новую строку.

Размещение технических требований на чертеже, разбивка их на страницы, редактиро!
вание и удаление описаны в главе 45.

23

Глава 40.

Управление листами

Основной инструмент, предназначенный для управления листами чертежа, —

Менед

жер документа. Для его вызова можно выполнить любое из следующих действий:

вызвать команду

Сервис — Менеджер документа,

нажать кнопку

Состояния видов на панели Текущее состояние,

нажать кнопку

Состояния слоев на панели Текущее состояние,

вызвать команду

Вставка — Слой...

Подробно интерфейс

Менеджера документа и работа с ним описаны в разделе 44.2

на с. 45. В настоящей главе рассматриваются лишь предоставляемые

Менеджером

документа возможности работы с листами чертежа.

40.1.

Основная надпись и формат листа

Таблица основной надписи является одним из элементов

оформления листа. В оформ!

ление также входят внешняя и внутренняя рамки. Оформления, поставляемые с КОМ!
ПАС!3D V8, хранятся в библиотеках — файлах *.lyt, расположенных в подкаталоге \Sys
главного каталога системы. Основная библиотека оформлений, использующаяся при
создании документов, — graphic.lyt. Возможно также формирование пользовательских
библиотек оформлений.

Благодаря тому, что каждому листу присвоено оформление, вам не нужно вычерчивать
рамки и таблицы основной надписи.

Заполнение основной надписи подробно описано в разделе 41.1 на с. 29.

По умолчанию первый лист чертежа, созданного без шаблона (см. Том I, раздел 4.6 на
с. 49), имеет оформление
Чертеж конструкторский. Первый лист. ГОСТ 2.10468, а но!
вые (добавляемые) листы — Чертеж конструкторский. Последующие листы. ГОСТ 2.104
68
. Умолчательный формат листов — А4.

Если чертеж создан по шаблону, то количество листов в нем и их оформления соответс!
твуют шаблону.

Вне зависимости от способа создания чертежа вы можете изменить оформление и фор!
мат любого его листа.

Для этого выполните следующие действия.

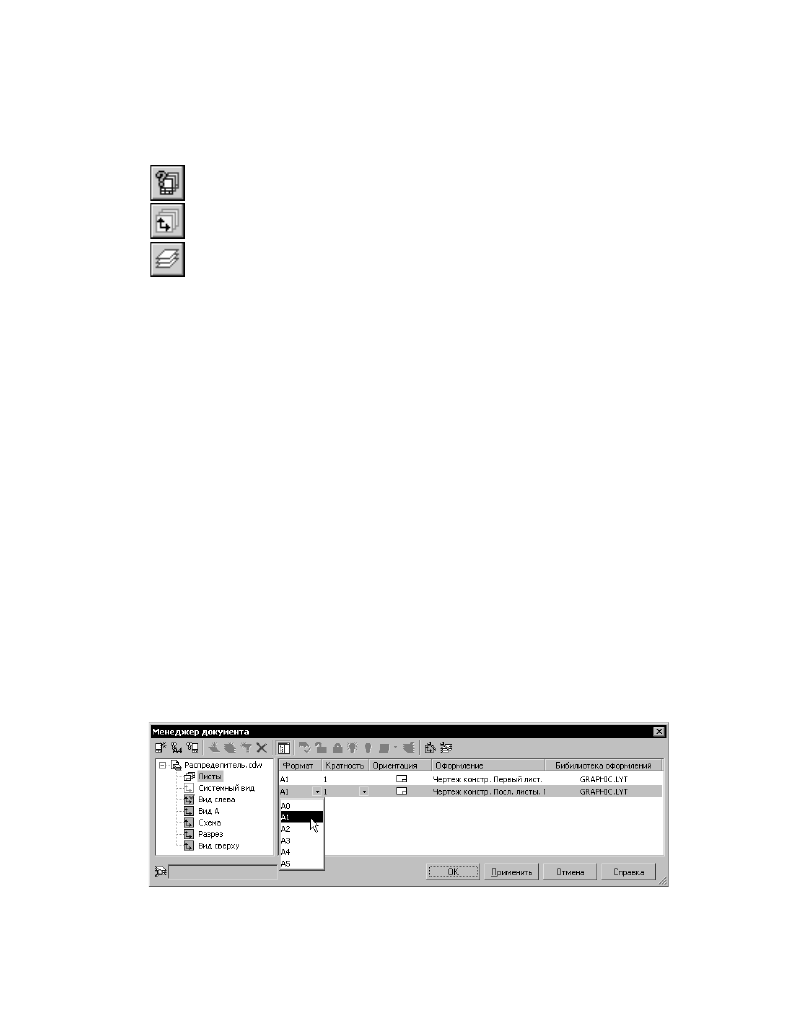

Рис. 40.1.  Менеджер документа; работа с листами чертежа

Часть VI.

Создание чертежей

24

1. Вызовите

Менеджер документа.

2. Активизируйте объект

Листы в Дереве листов, видов и слоев  Менеджера доку

мента.

В

Списке листов, видов и слоев перечислены листы чертежа в порядке создания и по!

казаны свойства листов (рис. 40.1).

3. Щелкните мышью по строке, соответствующей листу, параметры которого требуется из!

менить.

4. В графе

Ориентация отображается значок, показывающий текущую ориентацию листа.

Чтобы изменить ее, следует щелкнуть по этому значку. Значок также изменится.

5. В графе

Формат отображается обозначение текущего формата листа. Чтобы сменить

формат, разверните список в данной графе и выберите нужное обозначение формата.

Вы можете установить размеры листа, отличные от предусмотренных стандартом. Для
этого вызовите команду

Формат из контекстного меню строки или нажмите кнопку

Формат на Панели инструментов Менеджера документа. В появившемся на экране
диалоге включите опцию

Пользовательский, введите размеры листа и закройте диа!

лог. В графе

Формат отобразятся заданные значения сторон листа.

6. В графе

Кратность отображается текущая кратность формата листа. Чтобы сменить

кратность, разверните список в данной графе и выберите нужное значение.

7. В графе

Оформление отображается наименование текущего оформления листа из те!

кущей библиотеки оформлений. Имя файла этой библиотеки отображается в графе
Библиотека оформлений.

7.1.

Чтобы выбрать другое оформление из текущей библиотеки, щелкните по наиме!
нованию в графе

Оформление. В появившемся на экране диалоге укажите нуж!

ное оформление.

7.2.

Чтобы выбрать оформление из другой библиотеки, щелкните по наименованию в
графе

Библиотека оформлений или нажмите кнопку Оформление на Панели

инструментов

Менеджера документа. В появившемся на экране диалоге ука!

жите нужное нужную библиотеку и оформление из нее.

8. Вы можете просмотреть сделанные изменения на экране, не закрывая диалога. Для это!

го нажмтие кнопку

Применить. Чтобы закрыть Менеджер документа и продолжить

работу с чертежом, нажмите кнопку

ОК.

Если вы используете одни и те же оформление и формат для листов большинства чер!
тежей, то выполнение соответствующей настройки в каждом документе нерационально.

Если лист имеет нестандартные размеры, его кратность задать невозможно.

Свойства первого листа чертежа можно настроить другим способом. Вызовите команду
Сервис — Параметры или команду Параметры текущего чертежа... из контекстно!
го меню окна документа. Раскройте вкладку

Текущий чертеж появившегося на экране

диалога и выполните необходимые настройки, используя элементы управления раздела
Параметры первого листа.
